Запчасти двигателя ЯMЗ 236 HE2

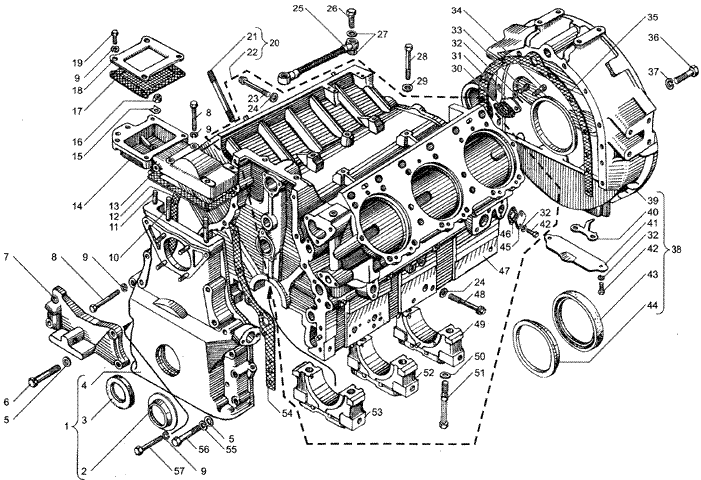

Блок цилиндров двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238Б-1002261-Б |
1 |
Крышка шестерен распределения в сб |
| 0 |
316608-П29 |
6 |
Ввертыш |
| 0 |
316169-П2 |
1 |
Пробка |
| 0 |
313410-П2 |
2 |
Штифт |
| 2 |
236-1002272 |
1 |
Маслоотражатель |
| 3 |
201-1005034-Б5 |
1 |
Манжета в сб |
| 4 |
238Б-1002264-Б |
1 |
Крышка шестерен распределения |
| 5 |
252016-П2 |
6 |
Шайба |
| 6 |
200827-П29 |
4 |
Болт |
| 7 |
236-1001020-А3 |
1 |
Кронштейн передней опоры |
| 8 |
200325-П29 |
6 |
Болт |
| 9 |
252136-П2 |
14 |
Шайба |
| 10 |
216344-П29 |
2 |
Шпилька |
| 11 |
216262-П29 |
1 |
Шпилька |
| 12 |
238АК-1002266 |
1 |
Прокладка правая |
| 13 |
236-1002258-А3 |
1 |
Прокладка верхней крышки блока |
| 14 |
236-1002255-В4 |
1 |
Крышка блока верхняя в сб. |
| 15 |
312534-П2 |
1 |
Шайба |
| 16 |
250513-П29 |
3 |
Гайка |
| 17 |
236-1002283-А |
1 |
Прокладка с сеткой в сб. |
| 18 |
236-1002282-Б |
1 |
Заглушка |
| 19 |
201499-П29 |
4 |
Болт |
| 20 |
236НЕ2-1002012 |
1 |
Блок цилиндров в сб. |
| 21 |
7511.1003016-В |
32 |
Шпилька крепления головки цилиндров (М16*200 |
| 22 |
236Н-1002011-Д |
1 |
Блок цилиндров в сб. |
| 23 |
236-1005180-А |
4 |
Болт стяжной короткий |
| 24 |
236-1005181 |
8 |
Шайба |
| 25 |
236-1111620 |
1 |
Трубка отвода масла от ТНВД |
| |
236БЕ-1111620 |
1 |
Трубка отвода масла от ТНВД |
| 26 |
310096-П2 |
2 |
Болт |
| |
310264-П29 |
2 |
Болт |
| 27 |
312326-П34 |
4 |
Шайба |
| |
201-1015624 |
3 |
Прокладка |
| 28 |
200463-П29 |
4 |
Болт крепления ТНВД |
| 29 |
312515-П29 |
4 |
Шайба |
| 30 |
236НМ-1014272 |
1 |
Прокладка |
| 31 |
238Н-1002402-Б |
1 |
Заглушка |
| 32 |
252135-П2 |
13 |
Шайба |
| 33 |
201495-П29 |
1 |
Болт |
| 34 |
201497-П29 |
1 |
Болт |
| 35 |
236-1002314-Б |
1 |
Прокладка |
| 36 |
310044-П29 |
10 |
Болт |
| 37 |
252137-П2 |
10 |
Шайба |
| 38 |
7601.1 |
1 |
Картер маховика в сб. |
| 39 |
7601.1 |
1 |
Картер маховика |
| 40 |
236-1002333 |
1 |
Указатель верхней мертвой точки поршня |
| 41 |
236-1002318 |
1 |
Крышка люка картера |
| 42 |
201454-П29 |
13 |
Болт |
| 43 |
236-1005160-А4 |
1 |
Манжета в сб. |
| 44 |
236-1002315 |
1 |
Маслоотражатель |
| 45 |
236-1002404 |
5 |
Заглушка |
| 46 |
201-1306075-А |
5 |
Прокладка |
| 47 |
236Н-1002015-Д |
1 |
Блок цилиндров |
| |
262513-П2 |
1 |
Пробка |
| |
310219-П29 |
1 |
Болт-пробка |
| |
312482-П34 |
1 |
Шайба |
| |
316133-П29 |
2 |
Пробка |
| |
312475-П34 |
2 |
Шайба |
| |
316101-П |
1 |
Пробка |
| |
316121-П29 |
2 |
Пробка |
| |
316198-П29 |
1 |
Пробка |
| 48 |
236-1005178-А |
4 |
Болт стяжной длинный |
| 49 |
236-1005152-Г |
1 |
Крышка заднего подшипника коленчатого вала |
| 50 |
312304-П |
8 |
Шайба |
| 51 |
236-1005159 |
8 |
Болт крепления крышки подшипника |
| 52 |
238-1005143-В |
2 |
Крышка промежуточного подшипника коленчатого вала |
| 53 |
236-1005140-В |
1 |
Крышка переднего подшипника коленчатого вала |
| 54 |
238АК-1002265 |
1 |
Прокладка левая |
| 55 |
252138-П2 |
2 |
Шайба |
| 56 |
200822-П29 |
2 |
Болт |
| 57 |
200328-П29 |
2 |
Болт |

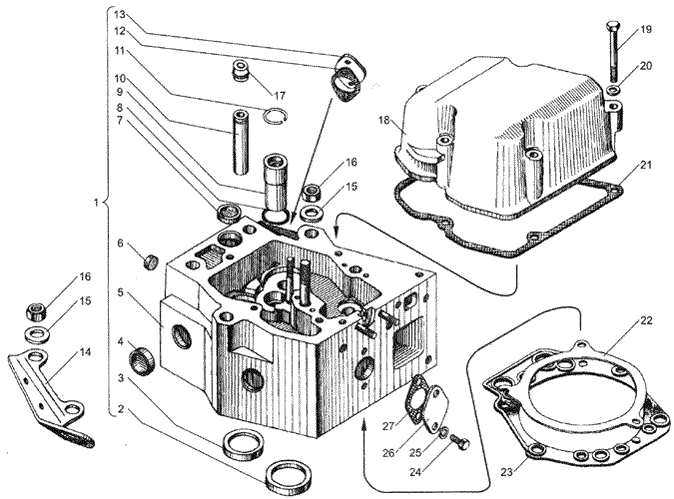

Головка цилиндров двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.1 |
6 |
Головка цилиндра с втулками в сб |
| 0 |
7511.1 |
6 |
Головка цилиндра в сб(для запасных частей) |
| 2 |
7511.1 |
6 |
Седло выпускного клапана |
| 3 |
7511.1 |
6 |
Седло выпускного клапана |
| 4 |
313992-П |
12 |
Заглушка |
| 5 |
7511.1 |
6 |
Головка цилиндра с вставкой в сб |
| 6 |
7511.1 |
6 |
Заглушка |
| 7 |
313934-П |
6 |
Заглушка |
| 8 |
25 3111 6148 |
6 |
Кольцо 029-035-36-2-5 |
| 9 |
7511.1 |
6 |
Стакан форсунки |
| 10 |
236-1007032-БР |
12 |
Втулка направляющая клапана |
| 11 |
7511.1 |
6 |
Кольцо запорное |
| 12 |
236-1011296 |
6 |
Прокладка |
| 13 |
236-1002402 |
6 |
Заглушка |
| 14 |
7511.1 |
2 |
Рым |
| 0 |
7511.1 |
2 |
Рым |
| 15 |
312399-П29 |
36 |
Шайба |
| 16 |
311423-П5 |
36 |
Гайка |
| 17 |
236-1007262 |
6 |
Манжета уплотнительная впускного клапана |
| 18 |
7511.1 |
5 |
Крышка головки цилиндра |
| 0 |
7511.1 |
1 |
Крышка головки цилиндра с сапуном в сб |
| 19 |
200274-П29 |
30 |
Болт |
| 20 |
252005-П29 |
30 |
Шайба |
| 21 |
7511.1 |
6 |
Прокладка крышки головки |
| 22 |
7511.1003212-40* |
6 |
Прокладка головки цилиндра толщиной 1,7-0,08 мм |
| 22 |
7511.1003212-10* |
6 |
Прокладка головки цилиндра толщиной 1,1-0,06 мм |
| 22 |
7511.1003212-20* |
6 |
Прокладка головки цилиндра толщиной1,3-0,06 мм |
| 22 |
7511.1003212-30* |
6 |
Прокладка головки цилиндра толщиной1,5-0,08 мм |
| 23 |
7511.1 |
6 |
Прокладка уплотнительная головки цилиндра |
| 24 |
201454-П29 |
24 |
Болт |
| 25 |
252135-П2 |
24 |
Шайба |
| 26 |
236-1002404 |
6 |
Заглушка |
| 27 |
201-1306075-А |
6 |
Прокладка |

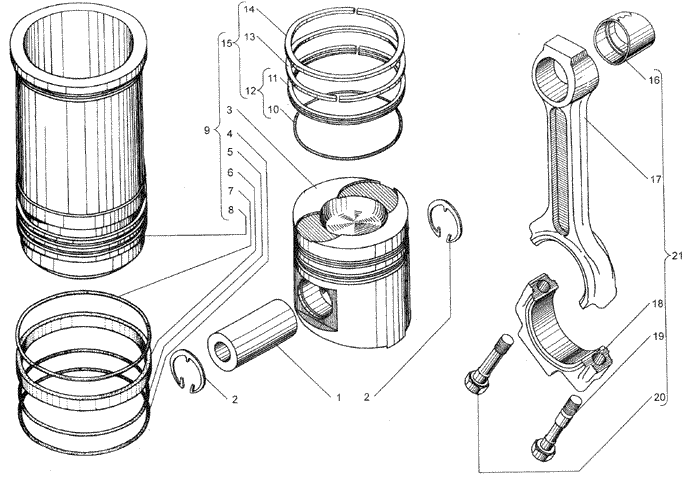

Поршень и шатун двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.1 |
6 |
Палец поршневой |
| 2 |
7511.1 |
12 |
Кольцо пружинное упорное |
| 3 |
7511.1004015-10 |
6 |
Поршень в сб |
| 0 |
236-1004110-Б |
6 |
Вставка поршня |
| 4 |
236-1002023 |
6 |
Кольцо уплотнительное нижнее |
| 5 |
236-1002024-А |
6 |
Кольцо уплотнительное верхнее |
| 6 |
236-1002040 |
6 |
Кольцо антикавитационное |
| 7 |
25 3111 6594 |
6 |
Кольцо 150-155-25-2-5 |
| 8 |
7511.1002021-01 |
6 |
Гильза цилиндра |
| 9 |
7511.1004005-10 |
6 |
Ком-т гильзы,поршня,поршневых и уплотнительных колец |
| 10 |
7511.1 |
6 |
Расширитель маслосъемного кольца |
| 11 |
7511.1 |
6 |
Кольцо поршневое маслосъемное |
| 12 |
7511.1 |
6 |
Кольцо поршневое маслосъемное в сб |
| 13 |
7511.1 |
6 |
Кольцо поршневое компрессионное |
| 14 |
7511.1 |
6 |
Кольцо поршневое компрессионное верхнее |
| 15 |
7511.1 |
6 |
Ком-т поршневых колец |
| 16 |
7511.1004052-11 |
6 |
Втулка шатуна |
| 17 |
7511.1004050-01 |
6 |
Шатун |
| 18 |
236-1004055-Г2 |
6 |
Крышка шатуна |
| 19 |
236-1004063-Б2 |
6 |
Болт крепления шатуна длинный |
| 20 |
236-1004062-Б2 |
6 |
Болт крепления шатуна короткий |
| 21 |
7511.1004045-01 |
6 |
Шатун в сб |
Вал коленчатый и маховик двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310040-П29 |
1 |
Болт |
| 2 |
201-1005066 |
1 |
Шайба |
| 3 |
236НЕ-1005061-Б |
1 |
Шкив коленчатого вала |
| 4 |
236-1005055 |
1 |
Гайка кольцевая |
| 5 |
236-1005056-А |
1 |
Шайба замковая |
| 6 |
236-1005043 |
1 |
Маслоотражатель передний |
| 7 |
236Н-1005015 |
1 |
Вал коленчатый с противовесами в сб. |
| 8 |
236НЕ-1000107 |
1 |
Вал коленчатый с вкладышами подшипников в сб. |
| 9 |
236-1000104-В2 |
1 |
Вкладыши шатунных подшипников 88 мм., комплект |
| 10 |
236НЕ-1005009 |
1 |
Вал коленчатый с шестерней и маслоотражателями в сб |
| 11 |
236-1000102-Б2 |
1 |
Вкладыши коренных подшипников 110 мм., комплект |
| 11 |
236-1000102-Б2-Р1 |
1 |
Вкладыши кореных подшипников 109,75 мм, комплект |
| 11 |
236-1000102-Б2-Р2 |
1 |
Вкладыши кореных подшипников 109,50 мм,комплект |
| 11 |
236-1000102-Б2-Р3 |
1 |
Вкладыши кореных подшипников 109,25 мм, комплект |
| 11 |
236-1000102-Б2-Р4 |
1 |
Вкладыши кореных подшипников 109мм,комплект |
| 11 |
236-1000102-Б2-Р5 |
1 |
Вкладыши кореных подшипников 108,75 мм, комплект |
| 11 |
236-1000102-Б2-Р6 |
1 |
Вкладыши кореных подшипников 108,50 мм,комплект |
| 12 |
236-1000104-В2-Р1 |
1 |
Вкладыши шатунных подшипников 87,75 мм., комплект |
| 12 |
236-1000104-В2-Р2 |
1 |
Вкладыши шатунных подшипников 87,50 мм., комплект |
| 12 |
236-1000104-В2-Р3 |
1 |
Вкладыши шатунных подшипников 87,25мм., комплект |
| 12 |
236-1000104-В2-Р4 |
1 |
Вкладыши шатунных подшипников 87мм., комплект |
| 12 |
236-1000104-В2-Р5 |
1 |
Вкладыши шатунных подшипников 86,75мм., комплект |
| 12 |
236-1000104-В2-Р6 |
1 |
Вкладыши шатунных подшипников 86,50мм., комплект |
| 13 |
313933-П |
6 |
Заглушка |
| 14 |
236-1004058-В |
12 |
Вкладыш нижней головки шатуна |
| 15 |
236-1005170-В |
4 |
Вкладыш подшипника коленчатого вала верхний |
| 16 |
236-1005042 |
1 |
Маслоотражатель задний |
| 17 |
7511.1 |
2 |
Штифт уставный маховика |
| 18 |
236-1005183-Д |
4 |
Полукольцо упорного подшипника |
| 19 |
236-1005115-К |
1 |
Маховик в сб |
| 20 |
46 1212 1626 |
1 |
Подшипник 6-205К |
| 21 |
240-1307090 |
1 |
Манжета в сб |
| 22 |
236-1701478-Б |
1 |
Корпус манжеты |
| 23 |
7511.1 |
1 |
Пластина |
| 24 |
7511.1 |
8 |
Болт крепления маховика |
| 25 |
236-1005169 |
2 |
Штифт уставный полукольца |
| 26 |
201-1005169 |
2 |
Штифт |
| 27 |
236-1005125-Б |
1 |
Обод зубчатый маховика |
| 28 |
236-1005171-В |
4 |
Вкладыш подшипника нижний |
| 29 |
312579-П29 |
12 |
Шайба |
| 30 |
201501-П29 |
12 |
Блот |
| 31 |
238Б-1005030 |
1 |
Шестерня коленчатого вала |
| 32 |
314006-П2 |
3 |
Шпонка |
| 33 |
236-1005026-Б |
1 |
Противовес передний |
Вал распределительный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7601.1 |
1 |
Вал распределительный |
| 2 |
45 9824 6266 |
1 |
Шпонка |
| 3 |
7511.1 |
1 |
Шестерня распределительного вала в сб |
| 4 |
45 9318 6095 |
9 |
Болт |
| 5 |
7511.1 |
1 |
Шестерня привода распределительного вала |
| 6 |
7511.1 |
1 |
Шестерня ведущая |
| 7 |
311412-П2 |
1 |
Гайка |
| 8 |
312580-П2 |
1 |
Шайба |
| 9 |
236-1006236-Б |
1 |
Фланец упорный |
| 10 |
7511.1 |
1 |
Втулка передняя |
| 11 |
236-1006037-А |
3 |
Втулка |
| 12 |
252135-П2 |
2 |
Шайба |
| 13 |
310129-П2 |
2 |
Болт |
Клапаны и толкатели двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1007247-Б |
1 |
Втулка оси толкателей задняя |
| 2 |
236-1007236 |
2 |
Ось толкателей крайняя |
| 3 |
236-1007186 |
24 |
Втулка толкателя |
| 4 |
236-1007246 |
2 |
Втулка оси толкателей передняя |
| 5 |
236-1007242 |
1 |
Ось толкателей средняя |
| 6 |
236-1007248 |
3 |
Втулка толкателей распорная |
| 7 |
236-1007244 |
1 |
Втулка оси толкателей передняя |
| 8 |
7511.1 |
12 |
Толкатель в сб |
| 9 |
236-1007194-А |
12 |
Ось ролика толкателя |
| 10 |
7511.1 |
12 |
Втулка ролика |
| 11 |
7511.1 |
12 |
Ролик толкателя |
| 12 |
236-1007176-А2 |
12 |
Штанга толкателя |
| 13 |
236-1007148-Б |
12 |
Винт регулировочный |
| 14 |
311516-П2 |
12 |
Гайка |
| 15 |
7511.1 |
12 |
Коромысло клапана |
| 16 |
236-1007118-В |
12 |
Втулка коромысла |
| 17 |
7511.1 |
12 |
Коромысло клапана с втулкой в сб |
| 18 |
236-1007103-А |
12 |
Кольцо пружинное упорное |
| 19 |
312392-П2 |
12 |
Шайба |
| 20 |
236-1007024-В |
12 |
Тарелки пружин клапана |
| 21 |
236-1007015-В5 |
6 |
Клапан впускной в сб |
| 22 |
236-1007028-А |
24 |
Сухарь |
| 23 |
236-1007026-Б |
12 |
Втулка тарелки пружин |
| 24 |
311408-П2 |
12 |
Гайка |
| 25 |
312632-П2 |
12 |
Шайба |
| 26 |
236-1007091-Б2 |
12 |
Ось коромысла в сб |
| 27 |
310420-П2 |
12 |
Шпилька |
| 28 |
7511.1 |
12 |
Пружина клапана наружная |
| 29 |
236-1007021-А |
12 |
Пружина клапана внутренняя |
| 30 |
7511.1 |
6 |
Клапан впускной в сб |
| 31 |
7511.1 |
12 |
Шайба пружин клапана |
Коллекторы впускные двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.1 |
1 |
Коллектор выпускной правый задний |
| 2 |
238НБ-1008088-А |
2 |
Сильфон в сб |
| 3 |
310228-П |
18 |
Болт |
| 4 |
238НБ-1008054 |
4 |
Прокладка |
| 5 |
7511.1 |
1 |
Труба подводящая правая |
| 6 |
250512-П5 |
18 |
Гайка |
| 7 |
312300-П2 |
6 |
Шайба |
| 8 |
252136-П2 |
16 |
Шайба |
| 9 |
200320-П29 |
4 |
Болт |
| 10 |
236Н-1008480 |
1 |
Патрубок-кронштейн в сб |
| 0 |
236Н-1008482 |
1 |
Патрубок-кронштейн(для запасных частей) |
| 11 |
7511.1 |
1 |
Труба подводящая левая |
| 12 |
236БЕ-1008042 |
2 |
Прокладка |
| 13 |
7511.1 |
1 |
Коллектор выпускной левый задний |
| 14 |
236Н-1008022 |
2 |
Коллектор выпускной передний |
| 15 |
240Н-1008504 |
12 |
Болт |
| 16 |
240Н-1008510 |
12 |
Втулка |
| 17 |
238Ф-1008027 |
6 |
Прокладка |

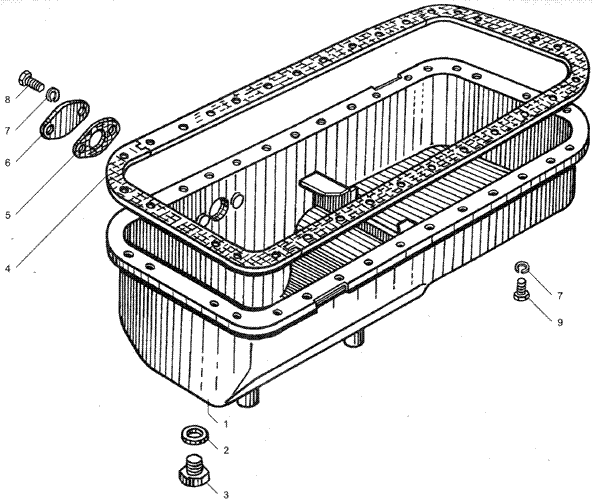

Картер масляный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1009012-Б2 |
1 |
Картер масляный |
| 2 |
201-1009042-Б |
1 |
Прокладка пробки |
| 3 |
316180-П2 |
1 |
Пробка сливная |
| 4 |
236-1009040-А3 |
1 |
Прокладка картера |
| 5 |
236-1014272 |
2 |
Прокладка |
| 6 |
238Н-1002402 |
1 |
Заглушка |
| 7 |
252135-П2 |
32 |
Шайба |
| 8 |
201454-П29 |
2 |
Болт |
| 9 |
201456-П29 |
30 |
Болт |
Насос масляный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
238Б-1011014-А |
1 |
Насос масляный в сб. |
| 1 |
310254-П2 |
2 |
Болт |
| 2 |
252136-П2 |
2 |
Шайба |
| 3 |
238Б-1011230 |
1 |
Шестерня ведомая привода |
| 4 |
236-1011217-В3 |
1 |
Фланец упорный |
| 5 |
316156-П |
1 |
Пробка |
| 6 |
236-1011202-А |
1 |
Шестерня промежуточная |
| 7 |
236-1011208-В |
1 |
Ось промежуточной шестерни |
| 8 |
238Б-1011018-Б |
1 |
Корпус насоса с втулками в сб. |
| 0 |
238Б-1011015-Б |
1 |
Корпус насоса в сб. |
| 0 |
238Б-1011034 |
4 |
Втулка |
| 9 |
236-1011380 |
2 |
Прокладка регулировочная |
| 10 |
252135-П2 |
14 |
Шайба |
| 11 |
201458-П29 |
2 |
Болт |
| 12 |
236-1011296 |
3 |
Прокладка |
| 0 |
236-1011398-Г |
1 |
Труба всасывающая с заборников в сб |
| 0 |
236-1011398-Д* |
1 |
Труба всасывающая с заборников в сб |
| 13 |
236-1011400-Е |
1 |
Труба всасывающая с фланцами в сб |
| 14 |
238Ф-1011300-А |
1 |
Чашка заборника в сб |
| 15 |
204А-1011310 |
1 |
Сетка |
| 16 |
252005-П2 |
2 |
Шайба |
| 17 |
206513-П2 |
2 |
Болт |
| 18 |
204А-1011318-Б |
1 |
Крючок |
| 19 |
258253-П29 |
1 |
Шплинт |
| 20 |
201466-П2 |
2 |
Болт |
| 21 |
201464-П2 |
4 |
Болт |
| 22 |
238Б-1011019-Б |
1 |
Крышка маслянного насоса со втулками в сб |
| 23 |
238Б-1011030 |
1 |
Шестерня подачи масла ведомая |
| 24 |
238Б-1011040 |
1 |
Шестерня подачи масла ведущая |
| 25 |
45 9824 6257 |
1 |
Шпонка |
| 26 |
310156-П2 |
2 |
Болт |
| 27 |
252137-П2 |
2 |
Шайба |
| 28 |
236-1012067 |
2 |
Пробка |
| 29 |
312347-П29 |
3 |
Шайба |
| 30 |
238Б-1011058 |
1 |
Пружина |
| 31 |
238Б-1011054 |
1 |
Клапан |
| 32 |
238Б-1011050 |
1 |
Корпус клапана |
| 33 |
206Д-1011066 |
2 |
Прокладка |
| 34 |
238Б-1011048 |
1 |
Клапан редукционный в сб |
| 35 |
200274-П29 |
2 |
Болт |
| 36 |
238Б-1011350-Б |
1 |
Труба отводящая насоса в сб |
| 37 |
236-1011358-А |
3 |
Прокладка |
| 38 |
258071-П29 |
1 |
Шплинт |
| 39 |
236-1011073 |
1 |
Колпачок |
| 40 |
240-1011055 |
1 |
Клапан |
| 41 |
312668-П |
4 |
Штуцер |
| 42 |
240-1011057 |
1 |
Пружина |
| 43 |
238Б-1011060 |
1 |
Корпус клапана |
| 44 |
240-1005586 |
2 |
Кольцо уплотнительное |
| 45 |
314681-П29 |
2 |
Штуцер |
| 46 |
238Б-1011056 |
1 |
Клапан дифференциальный в сб |
| 47 |
238Б-1011065 |
1 |
Труба отводящая |
| 48 |
238Б-1011069 |
1 |
Фланец |
| 49 |
200270-П2 |
4 |
Болт |
| 50 |
312326-П34 |
4 |
Шайба |
| 51 |
310096-П2 |
2 |
Болт |
| 52 |
238Б-1011098 |
1 |
Труба соединительная в сб |

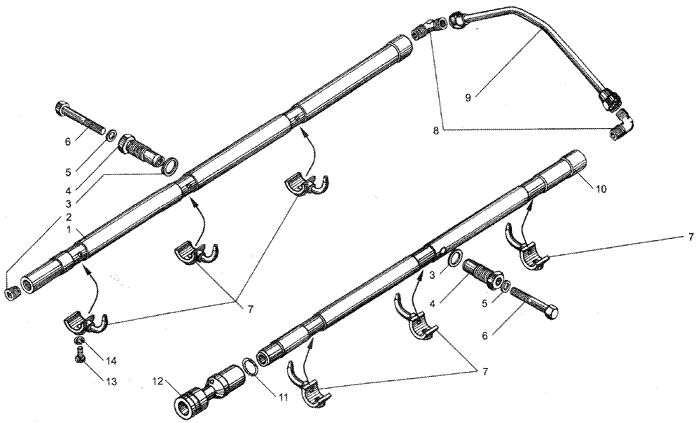

Система охлаждения поршней маслом двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236Н-1011426 |
1 |
Труба правая |
| 2 |
316135-П2 |
1 |
Пробка |
| 3 |
204-10114371 |
2 |
Прокладка |
| 4 |
238Н-1011432 |
2 |
Втулка упорная боковая |
| 5 |
312482-П34 |
2 |
Шайба |
| 6 |
200458-П29 |
2 |
Болт |
| 7 |
7511.1 |
6 |
Форсунка охлаждения поршней в сб |
| 8 |
314537-П |
2 |
Угольник |
| 9 |
238-1011520-Б |
1 |
Труба перепускная |
| 10 |
236Н-1011428 |
1 |
Труба левая |
| 11 |
240-1005586 |
1 |
Кольцо уплотнительное |
| 12 |
7511.1 |
1 |
Втулка |
| 13 |
201454-П2 |
6 |
Болт |
| 14 |
252135-П2 |
6 |
Шайба |

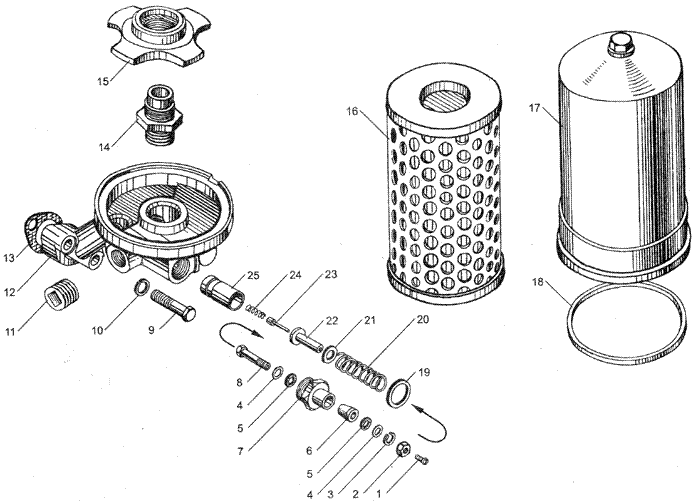

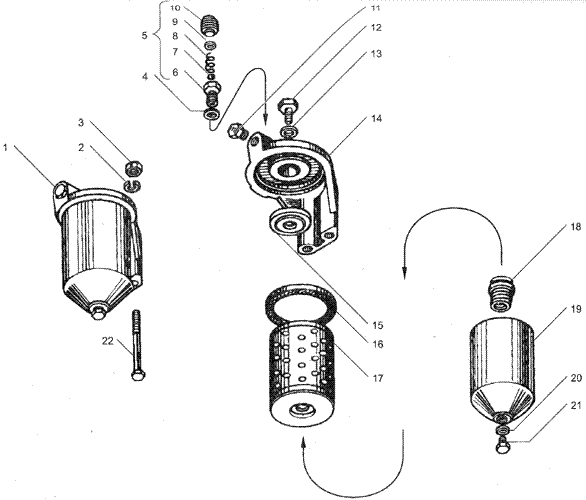

Фильтр масляный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
220048-П29 |
1 |
Винт |
| 2 |
250610-П29 |
1 |
Гайка |
| 3 |
252155-П2 |
1 |
Шайба |
| 4 |
312359-П29 |
2 |
Шайба |
| 5 |
312377-П |
2 |
Шайба-изолятор |
| 6 |
240-1017298 |
1 |
Втулка уплотнительная |
| 7 |
240-1017067-В |
1 |
Корпус пробки |
| 8 |
240-1017294-Б |
1 |
Контакт сигнализатора |
| 0 |
240-1017293-Б2 |
1 |
Пробка перепускного клапана в сб |
| 9 |
201505-П29 |
4 |
Болт |
| 10 |
252136-П2 |
4 |
Шайба |
| 11 |
316139-П2 |
1 |
Пробка |
| 12 |
238Б-1012020-В |
1 |
Корпус фильтра |
| 0 |
238Б-1012010-Б |
1 |
Фильтр масленый в сб |
| 13 |
236-1012100 |
2 |
Прокладка корпуса |
| 14 |
840.1012127-10 |
1 |
Штуцер корпуса |
| 15 |
840.1012051-10 |
1 |
Крышка замковая |
| 0 |
840.1012038-12 |
1 |
Элемент фильтрующий в упаковке |
| 0 |
840.1012039-14 |
1 |
Элемент фильтрующий в упаковке |
| 16 |
840.1012040-12 |
1 |
Элемент фильтрующий |
| 0 |
840.1012040-14 |
1 |
Элемент фильтрующий |
| 17 |
238Б-1012077-Б2 |
1 |
Колпак с пружиной в сб |
| 18 |
840.1012083-10 |
1 |
Кольцо 125*4.5*4.5-2б |
| 19 |
206Д-1011066 |
1 |
Прокладка |
| 20 |
236-1012058 |
1 |
Пружина |
| 21 |
312347-П29 |
3 |
Шайба |
| 22 |
240-1017286 |
1 |
Корпус сигнализатора |
| 23 |
240-1017292 |
1 |
Шток сигнализатора |
| 24 |
240-1017291 |
1 |
Пружина сигнализатор |
| 25 |
206Д-1011055-А |
1 |
Пружина клапана |

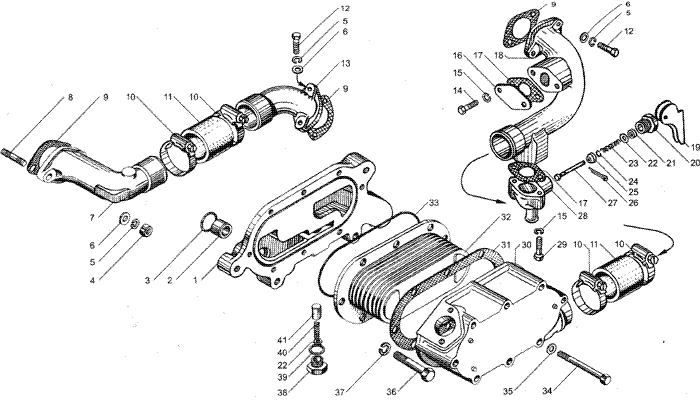

Теплообменник жидкостно-масляный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
236Н-0113600-Б |
1 |
Теплообменник жидкостномасляный в сб |
| 1 |
236Н-1013622-Б |
1 |
Корпус жидкостно-масляного теплообменника |
| 0 |
236Н-1013620-Б |
1 |
Корпус жидкостно-масляного теплообменника в сб |
| 2 |
236Н-1013630 |
2 |
Втулка |
| 3 |
25 3111 6144 |
2 |
Кольцо 025-031-36-2-5 |
| 4 |
250513-П29 |
2 |
Гайка |
| 5 |
252136-П2 |
6 |
Шайба |
| 6 |
252006-П29 |
6 |
Шайба |
| 7 |
238Б-1013724 |
1 |
Патрубок подводящий |
| 8 |
310423-П29 |
2 |
Шпилька |
| 9 |
850.13 |
3 |
Прокладка |
| 10 |
316205-П |
4 |
Хомут в сб |
| 11 |
238Б-1013740 |
2 |
Рукав соединительный |
| 12 |
201499-П29 |
4 |
Болт |
| 13 |
238Б-1013726 |
1 |
Патрубок подводящий |
| 14 |
201454-П29 |
2 |
Болт |
| 15 |
252135-П2 |
4 |
Шайба |
| 16 |
236-1002404 |
1 |
Заглушка |
| 17 |
201-1306075-А |
2 |
Прокладка |
| 18 |
236Н-1013732-А |
1 |
Патрубок отводящий |
| 0 |
316608-П29 |
4 |
Ввертыш |
| 19 |
842.131 |
1 |
Рычаг |
| 20 |
240-1305041 |
1 |
Гайка нажимная |
| 21 |
240-1305036 |
1 |
Кольцо уплотнительное |
| 22 |
252004-П29 |
3 |
Шайба |
| 23 |
240-1305030-Б |
1 |
Пружина |
| 24 |
240-1305044 |
1 |
Кольцо запорное |
| 25 |
240-1305025 |
1 |
Клапан |
| 26 |
258039-П29 |
1 |
Шплинт |
| 27 |
240-1305032 |
1 |
Стержень |
| 28 |
240-1305013-Б |
1 |
Корпус крана сливного |
| 29 |
201462-П29 |
2 |
Болт |
| 30 |
236Н-1013710-Б |
1 |
Крышка теплообменника |
| 31 |
238Б-1013682 |
1 |
Прокладка крышки теплообменника |
| 32 |
236Н-1013650 |
1 |
Элемент теплопередающий |
| 33 |
25 3111 6319 |
1 |
Кольцо 180-190-46-2-5 |
| 34 |
310061-П29 |
8 |
Болт |
| 35 |
252005-П29 |
8 |
Шайба |
| 36 |
200397-П29 |
4 |
Болт |
| 37 |
252137-П2 |
4 |
Шайба |
| 38 |
204Т-1011370-Б |
1 |
Пробка |
| 39 |
204-1011371 |
2 |
Прокладка |
| 40 |
204-1011368 |
1 |
Пружина |
| 41 |
840.101 |
1 |
Клапан |

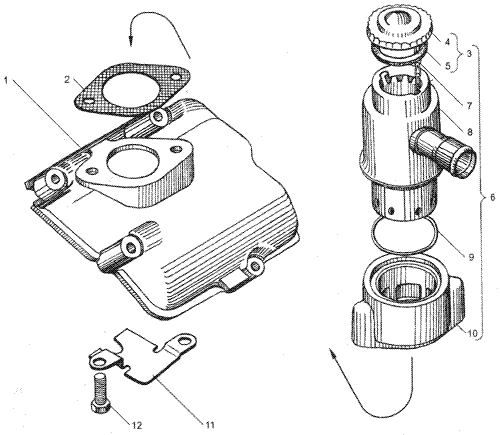

Вентиляция картера двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.1 |
1 |
Крышка головки цилиндра |
| 2 |
840.13 |
1 |
Прокладка |
| 3 |
201-1114060-А |
1 |
Крышка в сб |
| 4 |
201-1114061-А |
1 |
Крышка |
| 5 |
201-1114065-А2 |
1 |
Прокладка |
| 6 |
7511.1 |
1 |
Сапун с патрубком в сб |
| 7 |
201-1114064-А |
1 |
Цепочка |
| 8 |
236-1014104 |
1 |
Сапун в сб |
| 9 |
240-1014120 |
1 |
Кольцо уплотнительное |
| 10 |
7511.1 |
1 |
Патрубок сапуна |
| 11 |
7511.1 |
1 |
Экран сапуна |
| 12 |
201499-П29 |
2 |
Болт |

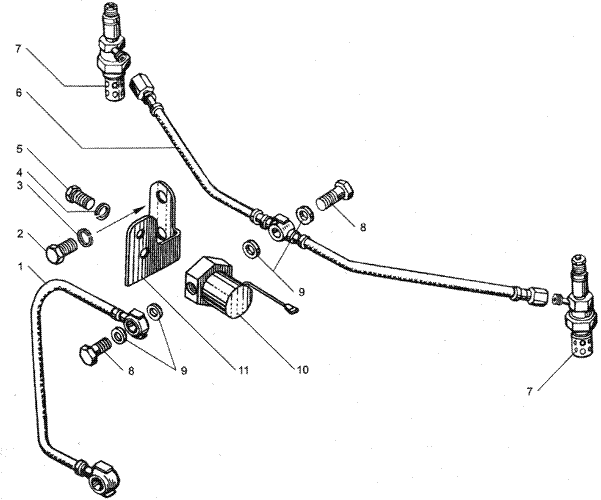

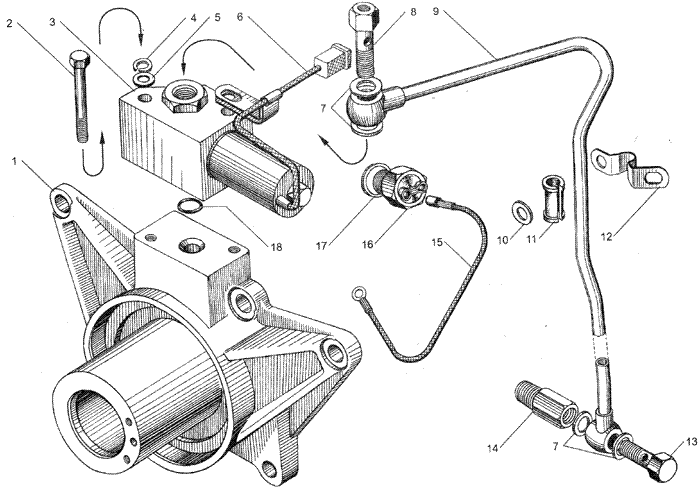

Электрофакельное устройство двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1022826-Б |
1 |
Трубка топливная от ТНВД к электромагнитному клапану |
| 2 |
201452-П29 |
2 |
Болт |
| 3 |
252135-П2 |
2 |
Шайба |
| 4 |
252134-П2 |
2 |
Шайба |
| 5 |
201416-П29 |
2 |
Болт |
| 6 |
238-1022840 |
1 |
Труба топливная от электромагнитного клапана к свечам |
| 7 |
45 7375 5041 |
2 |
Свеча факельная 1112.3740 |
| 8 |
310122-П29 |
3 |
Болт |
| 9 |
312482-П34 |
6 |
Шайба |
| 10 |
45 7376 5001 |
1 |
Клапан электромагнитный 1102.3741 |
| 11 |
236-1022815 |
1 |
Кронштейн клапана |

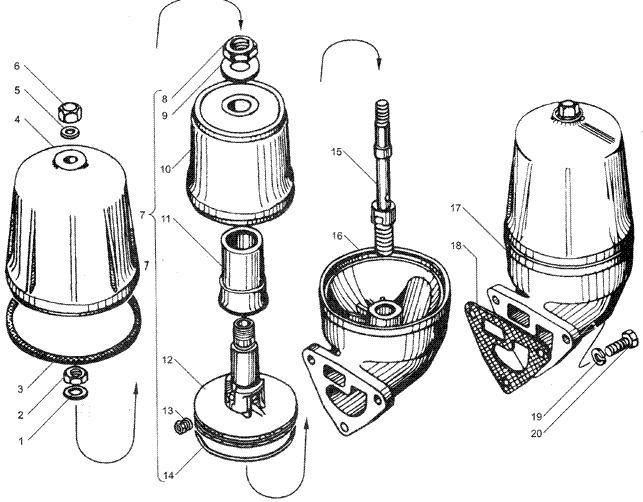

Маслоочиститель центробежный двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
312672-П |
1 |
Шайба |
| 2 |
250615-П2 |
1 |
Гайка |
| 3 |
236-1028250 |
1 |
Прокладка |
| 4 |
236-1028250 |
1 |
Колпак маслоочистителя |
| 5 |
312310-П34 |
1 |
Шайба |
| 6 |
312103-П29 |
1 |
Гайка |
| 7 |
236-1028180 |
1 |
Ротор в сб |
| 8 |
311808-П2 |
1 |
Гайка |
| 9 |
312497-П2 |
1 |
Шайба |
| 10 |
236-1028242 |
1 |
Колпак ротора |
| 11 |
236-1028160 |
1 |
Отражатель |
| 12 |
236-1028184 |
1 |
Корпус ротора в сб |
| 13 |
236-1028238 |
2 |
Жиклер |
| 14 |
236-1028246 |
1 |
Кольцо уплотнительное |
| 15 |
236-1028031-А2 |
1 |
Ось маслоочистителя |
| 16 |
236-1028020-Б |
1 |
Корпус |
| 17 |
236-1028010 |
1 |
Маслоочиститель центробежный |
| 18 |
236-1028122 |
1 |
Прокладка |
| 19 |
252136-П2 |
3 |
Шайба |
| 20 |
201499-П29 |
3 |
Болт |

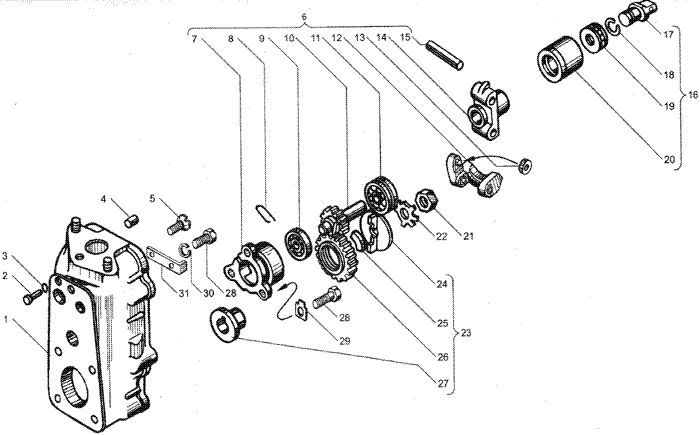

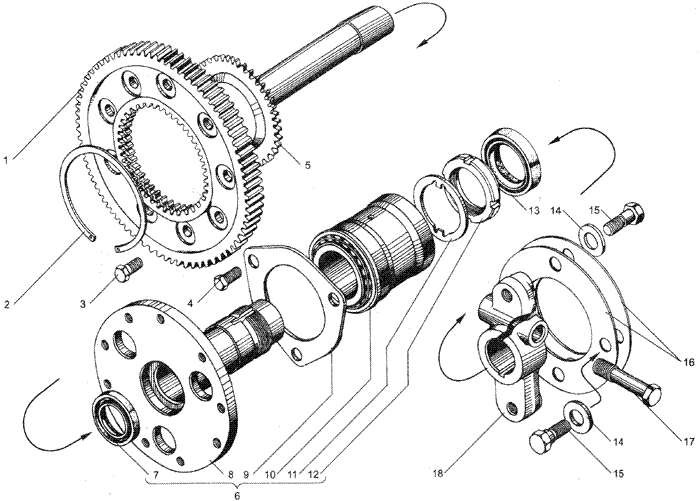

Привод ТНВД двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.1 |
1 |
Шестерня ведомая |
| 2 |
7511.1 |
1 |
Кольцо пружинное упорное |
| 3 |
45 9348 6555 |
9 |
Болт |
| 4 |
45 9348 6557 |
3 |
Болт |
| 5 |
7511.1 |
1 |
Полумуфта ведущая |
| 6 |
7511.1 |
1 |
Ось ведомой шестерни с подшипником и манжетой в сб |
| 7 |
238Б-1029438 |
1 |
Манжета в сб |
| 8 |
7511.1 |
1 |
Ось ведомой шестерни |
| 9 |
7511.1 |
1 |
Фланец упорный |
| 10 |
2.36114e+006 |
1 |
Подшипник 2697709 |
| 11 |
7511.1 |
1 |
Шайба |
| 12 |
7511.1 |
1 |
Гайка |
| 13 |
238Б-1029240 |
1 |
Манжета в сб |
| 14 |
312502-П29 |
4 |
Шайба |
| 15 |
310265-П2 |
4 |
Болт |
| 16 |
840.1029274-10 |
6 |
Пластина |
| 17 |
310001-П2 |
1 |
Болт |
| 18 |
7511.1 |
1 |
Фланец полумуфты |
Топливные трубопроводы двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
312326-П34 |
15 |
Шайба |
| 2 |
7511.1104384-10 |
1 |
Трубка отводящая в сб |
| 3 |
236-1104430 |
2 |
Наконечник |
| 4 |
310236-П29 |
1 |
Болт |
| 5 |
310260-П2 |
2 |
Болт |
| 6 |
252135-П2 |
12 |
Шайба |
| 7 |
250511-П29 |
6 |
Гайка |
| 8 |
2522134-П2 |
4 |
Шайба |
| 9 |
201422-П29 |
4 |
Болт |
| 10 |
7511.1104308-20 |
6 |
Трубка высокого давления в сб |
| 10 |
7511.1104306-20 |
6 |
Трубка высокого давления в сб |
| 11 |
314721-П29 |
12 |
Гайка |
| 12 |
7511.1104340-20 |
6 |
Трубка высокого давления |
| |
312670-П29 |
12 |
Шайба |
| 13 |
840.111 |
6 |
Втулка |
| 14 |
240-1104343 |
6 |
Шайба |
| 15 |
240-1104344-А |
6 |
Уплотнитель |
| 16 |
201420-П29 |
8 |
Болт |
| 17 |
252004-П29 |
6 |
Шайба |
| 18 |
240-1104358 |
6 |
Колодка |
| 19 |
310460-П29 |
12 |
Шпилька |
| 20 |
240-1104368 |
6 |
Прокладка |
| 21 |
840.111 |
6 |
Фланец |
| 22 |
840.111 |
6 |
Гайка специальная |
| 23 |
216233-П29 |
|
Шпилька |
| 24 |
7511.1104310-20 |
1 |
Трубка высокого давления 1-ой секции |
| 25 |
236-1104440 |
1 |
Скоба |
| 26 |
240-1104459 |
2 |
Скоба |
| 27 |
236НЕ2-1104426-Б |
1 |
Трубка подводящая в сб |
| 28 |
240-1104350 |
2 |
Прокладка |
| 29 |
236НЕ2-1104314-Г |
1 |
Трубка высокого давления 3-ей секции |
| 30 |
240-1104458 |
2 |
Скоба |
| 31 |
236НЕ2-1104312-Б |
1 |
Трубка высокого давления 3-ей секции |
| 32 |
236НЕ2-1104316-Б |
1 |
Трубка высокого давления 4-ой секции |
| 33 |
236-1104354-Б |
2 |
Кронштейн |
| 34 |
236-1104358-Б |
2 |
Колодка |
| 35 |
236НЕ2-1104318-Г |
1 |
Трубка высокого давления 5-ой секции |
| 36 |
236НЕ2-1104320-Б |
1 |
Трубка высокого давления 6-ой секции |
| 37 |
7511.11 |
6 |
Фланец |
| 38 |
7511.11 |
6 |
Шайба |
| 39 |
7511.11 |
6 |
Втулка нажимная |
| 40 |
7511.1104340-10 |
6 |
Трубка высокого давления |
| 41 |
7511.11 |
6 |
Уплотнитель |
| 42 |
310122-П2 |
10 |
Болт |
| 43 |
312482-П34 |
28 |
Шайба |
| 44 |
236-1104370-Б |
2 |
Трубка дренажная в сб |
| 45 |
314650-П29 |
2 |
Ниппель |
| 46 |
236НЕ2-1104373-Б |
2 |
Трубка отводящая от головок |
| 47 |
7511.11 |
6 |
Болт |
| 48 |
7511.11 |
12 |
Шайба |
| 49 |
7511.11 |
6 |
Трубка дренажная в сб |
| 50 |
310096-П2 |
3 |
Болт |
| 51 |
310239-П29 |
2 |
Болт |
| 52 |
236НЕ2-1104346 |
1 |
Трубка отводящая в сб |
| 53 |
315484-П29 |
2 |
Креммер |
| 54 |
236НЕ2-1104422-Б |
1 |
Трубка отводящая в сб |
| 55 |
236-1104441 |
1 |
Скоба |
| 56 |
236-1104457-Б |
1 |
Прокладка |

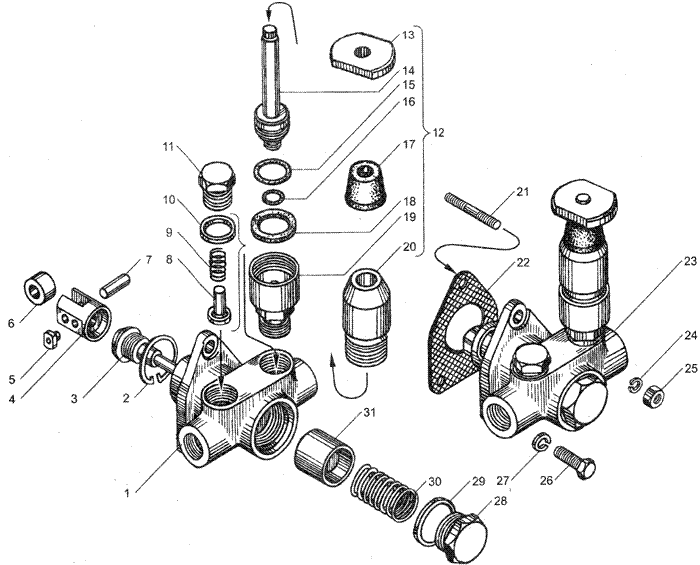

Насос топливоподкачивающий двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1106213-Б |
1 |
Корпус топливоподкачивающего насоса в сб. |
| 2 |
236-1106256 |
1 |
Кольцо стопорное |
| 3 |
33.1106 |
1 |
Шток с втулкой в сб. |
| 4 |
236-1106240 |
1 |
Толкатель поршня |
| 5 |
236-1106246 |
2 |
Сухарь толкателя |
| 6 |
236-1106242 |
1 |
Ролик толкателя |
| 7 |
42.1106244-10 |
1 |
Ось ролика |
| 8 |
236-1106264 |
2 |
Клапан насоса |
| 9 |
236-1106272 |
2 |
Пружина клапана |
| 10 |
852212 |
2 |
Шайба |
| 11 |
236-1106276 |
1 |
Пробка клапана |
| 12 |
236-1106288-В |
1 |
Насос топливопрокачивающий в сб. |
| 13 |
236-1106314-В |
1 |
Рукоятка |
| 14 |
236-1106298-Е |
1 |
Поршень со штоком в сб. |
| 15 |
236-1110479 |
1 |
Кольцо уплотнительное |
| 16 |
2.53111e+009 |
1 |
Кольцо 006-010-25-2-1 |
| 17 |
236-1106342 |
1 |
Колпачек защитный |
| 18 |
236-1106306-Б |
1 |
Кольцо |
| 19 |
236-1106324-Г |
1 |
Корпус цилиндра |
| 20 |
236-1106292-Е |
1 |
Цилиндр |
| 21 |
4.59536e+009 |
3 |
Шпилька |
| 22 |
240-1106285 |
1 |
Прокладка |
| 23 |
236-1106210-А2 |
1 |
Насос топливоподкачивающий в сб. |
| 24 |
252154-П29 |
3 |
Шайба |
| 25 |
250508-П29 |
3 |
Гайка |
| 26 |
201420-П29 |
3 |
Болт |
| 27 |
252134-П29 |
3 |
Шайба |
| 28 |
236-1106234-А |
1 |
Пробка пружины |
| 29 |
33.1112 |
1 |
Кольцо уплотнительное |
| 30 |
236-1106232 |
1 |
Пружина поршня |
| 31 |
236-1106228 |
1 |
Поршень насоса |

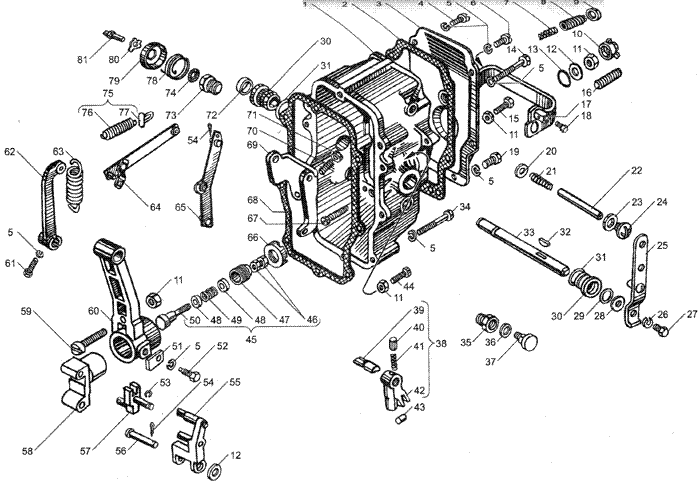

Корпус регулятора частоты вращения двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
84.111 |
1 |
Корпус регулятора |
| 2 |
260003-П15 |
1 |
Палец |
| 3 |
2.53111e+009 |
1 |
Кольцо 005-008-19-2-1 |
| 4 |
258639-П15 |
3 |
Штифт |
| 5 |
311200-П29 |
3 |
Винт |
| 6 |
175.111 |
1 |
Державка грузов в сб. |
| 7 |
236-1110558-В |
1 |
Стакан |
| 8 |
236-1110042 |
1 |
Стопор пружинный |
| 9 |
4.61212e+009 |
1 |
Подшипник 200 |
| 10 |
236-1110051-В |
1 |
Валик державки |
| 11 |
4.61212e+009 |
1 |
Подшипник 202 |
| 12 |
175.111 |
2 |
Груз регулятора в сб. |
| 13 |
236-1110532 |
2 |
Ролик |
| 14 |
175.111 |
1 |
Державка грузов |
| 15 |
236-1110049 |
2 |
Ось |
| 16 |
60.1110060-02 |
1 |
Муфта грузов в сб. |
| 17 |
60.111 |
1 |
Пята упорная |
| 18 |
236-1110067 |
1 |
Кольцо пружинное |
| 19 |
4.61611e+009 |
1 |
Подшипник 8102 |
| 20 |
60.1110062-02 |
1 |
Муфта грузов |
| 21 |
250634-П15 |
1 |
Гайка |
| 22 |
312556-П29 |
1 |
Шайба |
| 23 |
236-1110512 |
1 |
Демпфер |
| 24 |
236-1110521 |
1 |
Фланец |
| 25 |
236-1110517-Б2 |
4 |
Сухарь |
| 26 |
236-1110516-Б3 |
1 |
Шестерня |
| 27 |
236-1110518-Б |
1 |
Втулка |
| 28 |
310140-П15 |
5 |
Болт |
| 29 |
312529-П15 |
3 |
Шайба |
| 30 |
252155-П29 |
2 |
Шайба |
| 31 |
175.111 |
1 |
Упор рычага пружины |
Регулятор частоты вращения двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
60.111 |
1 |
Крышка регулятора |
| 2 |
236-1110499-А3 |
1 |
Прокладка крышки смотрового люка |
| 3 |
60.1110498-01 |
1 |
Крышка смотрового люка |
| 4 |
852380-П15 |
2 |
Винт |
| 5 |
252154-П29 |
13 |
Шайба |
| 6 |
310600-П15 |
2 |
Винт |
| 7 |
236-1110490 |
1 |
Пружина буферная |
| 8 |
8077.11 |
1 |
Корпус буферной пружины |
| 9 |
311511-П29 |
1 |
Гайка |
| 10 |
852920 |
1 |
Гайка |
| 11 |
250508-П29 |
4 |
Гайка |
| 12 |
312370-П29 |
2 |
Шайба |
| 13 |
2.53111e+009 |
1 |
Кольцо 005-008-19-2-1 |
| 14 |
310612-П15 |
1 |
Винт |
| 15 |
852003-П29 |
1 |
Болт |
| 16 |
175-1110200 |
1 |
Винт регулировочный |
| 17 |
6007.1110380-01 |
1 |
Скоба кулисы в сб. |
| 18 |
852000-П29 |
1 |
Болт |
| 19 |
310611-П15 |
1 |
Винт |
| 20 |
312700-П15 |
1 |
Шайба |
| 21 |
236-1110089 |
1 |
Пружина компенсационная |
| 22 |
236-1110088 |
1 |
Ось рычагов |
| 23 |
852205 |
2 |
Шайба |
| 24 |
852369-П29 |
2 |
Винт-заглушка |
| 25 |
236Т-1110151 |
1 |
Рычаг управления регулятором |
| 26 |
252134-П29 |
1 |
Шайба |
| 27 |
201418-П29 |
1 |
Болт |
| 28 |
312347-П15 |
1 |
Шайба |
| 29 |
2.53111e+009 |
1 |
Кольцо уплотнительное |
| 30 |
236Т-1110476-Б |
2 |
Втулка вала |
| 31 |
2.53111e+009 |
2 |
Кольцо уплотнительное |
| 32 |
314003-П |
1 |
Шпонка |
| 33 |
175.111 |
1 |
Вал рычага пружины |
| 34 |
852381-П15 |
5 |
Винт |
| 35 |
236Т-1110392 |
1 |
Ввертыш оси скобы |
| 36 |
852204 |
1 |
Шайба |
| 37 |
236Т-1110390 |
1 |
Ось скобы |
| 38 |
175.111 |
1 |
Кулиса в сб. |
| 39 |
236-1110136-Б |
1 |
Ось кулисы |
| 40 |
236-1110372-Б |
1 |
Фиксатор кулисы |
| 41 |
175.111 |
1 |
Пружина фиксатора |
| 42 |
60.111 |
1 |
Кулиса в сб. |
| 43 |
60.1110220-02 |
1 |
Ползун кулисы |
| 44 |
852020-П29 |
1 |
Болт |
| 45 |
175.1110070-10 |
1 |
Корректор в сб. |
| 46 |
852510 |
2 |
Гайка |
| 47 |
240Б-1110416 |
1 |
Корпус пружины корректора |
| 48 |
175.111 |
2 |
Кольцо проставочное |
| 49 |
175.111 |
1 |
Пружина корректора |
| 49 |
421.111 |
1 |
Пружина корректора |
| 50 |
175.111 |
1 |
Корректор |
| 51 |
175.1110433-10 |
1 |
Накладка ограничительная |
| 52 |
852021-П15 |
1 |
Болт стопорный |
| 53 |
60.111 |
1 |
Шайба упорная |
| 54 |
258012-П15 |
3 |
Шплинт |
| 55 |
60.111 |
1 |
Рычаг корректора в сб. |
| 56 |
852780-П15 |
1 |
Палец |
| 57 |
60.1110223-02 |
1 |
Кулиса корректора |
| 58 |
175.1110263-10 |
1 |
Втулка корректора |
| 59 |
852350-П15 |
1 |
Винт |
| 60 |
175.1110406-10 |
1 |
Рычаг регулятора |
| 61 |
201418-П15 |
1 |
Болт |
| 62 |
60.111 |
1 |
Рычаг пружины |
| 63 |
90.1110462-10 |
1 |
Пружина корректора |
| 64 |
423.1110454-01 |
1 |
Тяга рейки в сб. |
| 65 |
60.1110441-01 |
1 |
Рычаг рейки |
| 66 |
318-85302 |
1 |
Гайка |
| 67 |
852372 |
1 |
Винт регулировочный |
| 68 |
236-1110154-А |
1 |
Прокладка крышки регулятора |
| 69 |
60.111 |
1 |
Рычаг двуплечий |
| 70 |
852364-П15 |
1 |
Винт |
| 71 |
250511-П15 |
1 |
Гайка |
| 72 |
313955-П15 |
1 |
Заглушка |
| 73 |
236Т-1110134-Б |
1 |
Ввертыш оси кулисы |
| 74 |
2.53111e+009 |
1 |
Кольцо уплотнительное оси кулисы |
| 75 |
60.111 |
1 |
Пружина рычага рейки с зацепом в сб. |
| 76 |
60.111 |
1 |
Пружина рычага рейки |
| 77 |
60.111 |
1 |
Зацеп пружины |
| 78 |
236Т-1110396 |
1 |
Пружина скобы кулисы возвратная |
| 79 |
236Т-1110398 |
1 |
Крышка возвратной пружины |
| 80 |
236-1110262 |
1 |
Шайба скобы кулисы |
| 81 |
236-1110376 |
1 |
Ось рычага останова |
Корректор подачи топлива по наддуву двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
423.1110860-10 |
1 |
Корректор подачи топлива по наддуву в сб. |
| |
423.1110860-20 |
1 |
Корректор подачи топлива по наддуву в сб. |
| |
423.1110860-50 |
1 |
Корректор подачи топлива по наддуву в сб. |
| 1 |
423.1110880-10 |
1 |
Корпус мембраны |
| 2 |
421.111 |
1 |
Колпачек корпуса пружины |
| 3 |
312327-П3 |
1 |
Шайба |
| 4 |
11448-П15 |
1 |
Гайка |
| 5 |
421.1110828-11 |
1 |
Корпус пружины |
| 6 |
421.1110826-20 |
1 |
Пружина корректора |
| 7 |
421.1110786-10 |
1 |
Золотник корректора |
| 8 |
42.1112 |
1 |
Ввертыш в сб. |
| 9 |
852212 |
1 |
Шайба |
| 10 |
421.111 |
1 |
Прокладка корпуса мембраны |
| 11 |
318-85418 |
4 |
Шайба |
| 12 |
421.111 |
1 |
Ось рычага |
| 13 |
421.111 |
1 |
Рычаг корректора |
| 14 |
421.111 |
1 |
Пружина поршня |
| 15 |
423.111 |
1 |
Корпус корректора |
| 16 |
423.111 |
1 |
Пружина гильзы |
| 17 |
421.111 |
1 |
Прокладка |
| 18 |
423.111 |
1 |
Гильза упора |
| 19 |
421.111 |
1 |
Поршень |
| 20 |
423.111 |
1 |
Проставка корректора |
| 21 |
423.1110925-10 |
1 |
Упор |
| 22 |
423.111 |
1 |
Прокладка фланца |
| 23 |
423.111 |
1 |
Фланец |
| 24 |
852010-П29 |
2 |
Болт |
| 25 |
252135-П2 |
4 |
Шайба |
| 26 |
250508-П29 |
4 |
Гайка |
| 27 |
252154-П29 |
6 |
Шайба |
| 28 |
423.111 |
1 |
Прокладка проставки |
| 29 |
4.59536e+009 |
2 |
Шпилька |
| 30 |
423.1110927-11 |
1 |
Рычаг корректора |
| 31 |
852753-П |
1 |
Штифт |
| 32 |
318-85205 |
1 |
Болт |
| 33 |
318-85205 |
2 |
Болт |
| 34 |
312482-П34 |
4 |
Шайба |
| 35 |
310611-П29 |
1 |
Винт |
| 36 |
240-1104390-Б |
1 |
Трубка подвода воздуха к корректору |
| 37 |
852378 |
3 |
Винт |
| 38 |
421.111 |
1 |
Крышка мембраны |
| 39 |
312370-П15 |
1 |
Шайба |
| 40 |
312325-П15 |
1 |
Шайба |
| 41 |
421.1110878-01 |
1 |
Мембрана |
| 42 |
421.111 |
1 |
Фланец |
| 43 |
852921 |
1 |
Шайба |
| 44 |
421.111 |
1 |
Втулка штока |
| 45 |
318-85283 |
1 |
Гайка |
| 46 |
421.111 |
1 |
Шток мембраны |
| 47 |
421.1110905-10 |
1 |
Пружина мембраны |
| |
421.1110905-20 |
1 |
Пружина мембраны |
| |
421.111 |
1 |
Пружина мембраны |
| 48 |
421.111 |
1 |
Прокладка крышки корректора |
| 49 |
423.111 |
1 |
Крышка корректора |
| 50 |
252134-П29 |
2 |
Шайба |
| 51 |
852011-П29 |
2 |
Болт |
| 52 |
310048-П29 |
1 |
Болт |
| 53 |
852017 |
1 |
Болт |

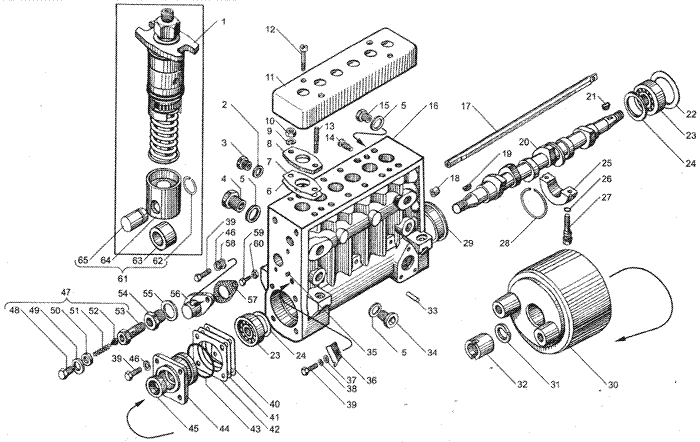

ТНВД двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
133.111 |
1 |
Топливный насос высокого давления в сб. |
| |
133.1111005-10 |
1 |
Топливный насос высокого давления в сб. |
| |
135.111 |
1 |
Топливный насос высокого давления в сб. |
| 1 |
175.1111130-01 |
6 |
Секция топливного насоса в сб. |
| 2 |
852212 |
1 |
Шайба |
| 3 |
42.1112 |
1 |
Ввертыш |
| 4 |
316617-П29 |
1 |
Ввертыш |
| 5 |
312768-П |
3 |
Шайба |
| 6 |
42.1111 |
24 |
Прокладка регулировочная |
| 7 |
42.1111385-01 |
60 |
Прокладка регулировочная |
| 8 |
17.1111 |
6 |
Фланец нажимной |
| 9 |
252156-П29 |
12 |
Шайба |
| 10 |
250517-П29 |
12 |
Гайка |
| 11 |
135.111 |
1 |
Крышка защитная |
| 12 |
42.1111 |
4 |
Винт |
| 13 |
852301 |
12 |
Шпилька |
| 14 |
310952-П15 |
1 |
Винт |
| 15 |
17.1111 |
1 |
Ввертыш корпуса |
| 16 |
175.111 |
1 |
Корпус насоса в сб. |
| 17 |
135.111 |
1 |
Рейка ТНВД |
| |
236-1111042-А |
2 |
Втулка рейки |
| 18 |
42.1111 |
1 |
Фиксатор |
| 19 |
852802 |
1 |
Шпонка |
| 20 |
135.111 |
1 |
Вал кулачковый |
| 21 |
314019-П |
1 |
Шпонка |
| 22 |
42.1111 |
1 |
Кольцо упорное |
| 23 |
6-7506А |
2 |
Подшипник роликовый |
| 24 |
42.1111 |
2 |
Шайба дистанционная |
| 25 |
42.1111063-10 |
2 |
Опора кулачкового вала |
| 26 |
2.53111e+009 |
2 |
Кольцо 007-010-19-2-2 |
| 27 |
42.1111 |
2 |
Болт опоры |
| 28 |
42.1111 |
2 |
Кольцо пружинное |
| 29 |
42.1111 |
1 |
Втулка подшипников |
| 30 |
7511.1111450-10 |
1 |
Гаситель крутильных колебаний |
| 31 |
60.1121 |
1 |
Пружина тарельчатая |
| 32 |
318-85304 |
1 |
Гайка кольцевая |
| 33 |
17.1111 |
4 |
Фиксатор толкателя |
| 34 |
316186-П |
1 |
Пробка |
| 35 |
258639-П15 |
1 |
Штифт |
| 36 |
135.111 |
1 |
Указатель начала подачи топлива |
| 37 |
852204 |
1 |
Шайба |
| 38 |
252155-П29 |
1 |
Шайба |
| 39 |
201458-П29 |
8 |
Болт |
| 40 |
42.1111 |
3 |
Прокладка регулировочная |
| 41 |
42.1111 |
7 |
Прокладка регулировочная |
| 42 |
42.1111 |
1 |
Прокладка регулировочная |
| 43 |
2.53111e+009 |
1 |
Кольцо 068-074-36-2-1 |
| 44 |
175.111 |
1 |
Крышка подшипника |
| 45 |
42.1111 |
1 |
Манжета |
| 46 |
252135-П2 |
6 |
Шайба |
| 47 |
135.111 |
1 |
Клапан перепускной в сб. |
| 48 |
318-85366 |
1 |
Пробка |
| 49 |
852205 |
1 |
Шайба |
| 50 |
852210 |
6 |
Шайба |
| 51 |
17.1111 |
1 |
Пружина |
| 52 |
60.1111 |
1 |
Клапан |
| 53 |
6007.1111285-10 |
1 |
Корпус клапана |
| 54 |
42.1111 |
1 |
Ввертыш экранированный |
| 55 |
312630-П |
1 |
Шайба |
| 56 |
42.1111 |
1 |
Крышка рейки |
| 57 |
421.111 |
1 |
Прокладка |
| 58 |
312700-П29 |
2 |
Шайба |
| 59 |
201420-П5 |
1 |
Болт |
| 60 |
250608-П15 |
1 |
Гайка |
| 61 |
17.1111 |
6 |
Толкатель плунжера в сб. |
| 62 |
17.1111 |
6 |
Кольцо стопорное |
| 63 |
17.1111 |
6 |
Ролик толкателя |
| 64 |
17.1111 |
6 |
Толкатель плунжера в сб. |
| 65 |
17.1111 |
6 |
Осб ролика толкателя |
Секция ТНВД двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
175.1111130-01 |
6 |
Секция топливного насоса высокого давления |
| |
135.111 |
6 |
Штуцер с клапаном в сб. |
| 1 |
135.111 |
6 |
Штуцер топливный высокого давления |
| 2 |
17.1111 |
6 |
Экран корпуса |
| 3 |
2.53111e+009 |
18 |
Кольцо 032-036-25-2-1 |
| 4 |
17.1111133-10 |
6 |
Корпус секции |
| |
17.1111132-02 |
6 |
Корпус секции в сб. |
| 5 |
175.1111150-10 |
6 |
Пара плунжерная |
| 6 |
175.1111154-10 |
6 |
Плунжер |
| 7 |
175.1111158-10 |
6 |
Втулка плунжера |
| 8 |
17.1111 |
6 |
Втулка поворотная |
| 9 |
42.1111 |
6 |
Кольцо пружинное |
| 10 |
42.1111 |
6 |
Тарелка пружины верхняя |
| 11 |
17.1111 |
6 |
Пружина толкателя |
| 12 |
42.1111 |
6 |
Тарелка пружины нижняя |
| 13 |
318-85557 |
6 |
Штифт корпуса |
| 14 |
2.53111e+009 |
12 |
Кольцо 021-025-25-2-1 |
| 15 |
14.1111 |
6 |
Кольцо стопорное |
| 16 |
14.1111 |
6 |
Клапан нагнетательный в сб. |
| 17 |
14.1111 |
6 |
Седло клапана |
| 18 |
14.1111 |
6 |
Клапан нагнетательный в сб. |
| 19 |
42.1111 |
6 |
Прокладка уплотнительная |
| 20 |
14.1111 |
6 |
Пружина клапана |
| 21 |
14.1111 |
6 |
Упор пружины клапана |
| 22 |
2.53111e+009 |
6 |
Кольцо 024-028-25-2-2 |
Форсунка двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
51.1112010-10 |
6 |
Форсунка в сб. |
| 1 |
51.1112 |
6 |
Пружина форсунки |
| 2 |
318-85412 |
6 |
Шайба |
| 2 |
318-85412-01 |
6 |
Шайба |
| 2 |
318-85412-02 |
6 |
Шайба |
| 2 |
318-85412-03 |
6 |
Шайба |
| 2 |
318-85412-04 |
6 |
Шайба |
| 2 |
318-85412-05 |
6 |
Шайба |
| 2 |
318-85412-06 |
6 |
Шайба |
| 2 |
318-85412-07 |
6 |
Шайба |
| 2 |
318-85412-08 |
6 |
Шайба |
| 2 |
318-85412-09 |
6 |
Шайба |
| 2 |
318-85412-10 |
6 |
Шайба |
| 3 |
51.1112 |
6 |
Корпус форсунки |
| 4 |
267.111 |
6 |
Стержень фильтра |
| 5 |
51.1112 |
6 |
Корпус форсунки с фильтром в сб. |
| 6 |
51.1112 |
6 |
Штанга форсунки |
| 7 |
51.1112 |
6 |
Проставка в сб. |
| 8 |
51.1112110-10 |
6 |
Распылитель |
| 9 |
51.1112 |
6 |
Гайка распылителя |
| 10 |
312471-П |
6 |
Шайба |
| 11 |
310488-П2 |
6 |
Шпилька |
| 12 |
7511.11 |
12 |
Скоба крепления форсунки |
| 13 |
312695-П15 |
6 |
Шайба |
| 14 |
311901-П2 |
6 |
Гайка |
Коллектры впускные двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
236НЕ-1115012 |
1 |
Коллектор впускной правый в сб. |
| 1 |
236НЕ-1115021 |
1 |
Коллектор впускной правый |
| 2 |
236НЕ-1115059-10 |
1 |
Кронштейн трубы соединительной |
| 3 |
201495-П29 |
4 |
Болт |
| 4 |
252136-П2 |
16 |
Шайба |
| 5 |
7511.1115280-01 |
1 |
Труба соединительная в сб. |
| 6 |
238Ф-1115048 |
1 |
Рукав |
| 7 |
238Ф-1115138 |
2 |
Хомут стяжной |
| 8 |
236-1109045-А |
1 |
Кольцо уплотнительное |
| 9 |
236-1115034-Б |
1 |
Ввертыш |
| 10 |
236-1115032-Г |
1 |
Патрубок соединительный |
| 11 |
200315-П29 |
4 |
Болт |
| 12 |
312300-П2 |
4 |
Шайба |
| 13 |
4.59327e+009 |
1 |
Болт |
| 14 |
312434-П34 |
1 |
Шайба |
| 15 |
236НЕ-1115128 |
1 |
Патрубок впускной |
| 16 |
236-1115036-А2 |
2 |
Прокладка соединительного патрубка |
| 17 |
236-1115024 |
1 |
Коллектор впускной левый |
| 18 |
236-1115026 |
6 |
Прокладка впускного коллектора |
| 19 |
310423-П29 |
12 |
Шпилька |
| 20 |
250513-П29 |
12 |
Гайка |
| 21 |
316105-П29 |
1 |
Пробка |
| 22 |
316603-П29 |
1 |
Ввертыш |
Фильтр тонкой очистки топлива двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1117010-А4 |
1 |
Фильтр |
| 2 |
252136-П2 |
2 |
Шайба |
| 3 |
250512-П29 |
2 |
Гайка |
| 4 |
312630-П34 |
1 |
Шайба жиклера |
| 5 |
240Н-1117147 |
1 |
Клапан-жиклер |
| 6 |
240Н-1117155 |
1 |
Жиклер |
| 7 |
4.69119e+009 |
1 |
Шарик |
| 8 |
240Н-1117158 |
1 |
Пружина |
| 9 |
252002-П29 |
2 |
Шайба |
| 10 |
240Н-1117160 |
1 |
Пробка |
| 11 |
316121-П29 |
1 |
Пробка |
| 12 |
201-1117122-Б |
1 |
Болт |
| 13 |
201-1117120 |
1 |
Прокладка |
| 14 |
236-1117028-Б |
1 |
Крышка |
| 15 |
201-1117116-А |
1 |
Прокладка |
| 16 |
201-1117118 |
1 |
Прокладка |
| 17 |
201-1117040-А |
1 |
Элемент фильтрующий |
| |
201-1117038-А |
1 |
Элемент фильтрующий в упаковке |
| 18 |
204А-1117029 |
1 |
Пружина |
| 19 |
201-1117016-Б2 |
1 |
Колпак |
| 20 |
312482-П34 |
1 |
Шайба |
| 21 |
316184-П29 |
1 |
Пробка |
| 22 |
310254-П2 |
2 |
Болт |
Турбокомпрессор двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
12.1118130-10 |
1 |
Корпус компрессора в сб. |
| 2 |
201418-П29 |
3 |
Болт |
| 3 |
12.1118 |
1 |
Корпус компрессора |
| 4 |
2.53112e+009 |
3 |
Кольцо 010-044-75-2-1 |
| 5 |
240Н-1118282 |
1 |
Кольцо уплотнительное |
| 6 |
12.1118135-10 |
1 |
Вставка корпуса компрессора |
| 7 |
12.1118 |
1 |
Гайка |
| 8 |
12.1118110-12 |
1 |
Колесо компрессора |
| 9 |
12.1118 |
1 |
Болт-стопор |
| 10 |
12.1118 |
1 |
Проставка корпуса турбины |
| 11 |
12.1118 |
4 |
Кольцо уплотнительное |
| 12 |
12.1118154-20 |
1 |
Корпус турбины |
| 13 |
12.1118 |
1 |
Корпус подшипников |
| |
258364-П2 |
2 |
Штифт |
| 14 |
310437-П |
6 |
Шпилька |
| 15 |
12.1118 |
3 |
Пластина |
| 16 |
12.1118 |
6 |
Болт |
| 17 |
310443-П |
2 |
Шпилька |
| 18 |
250512-П5 |
4 |
Гайка |
| 19 |
312300-П2 |
4 |
Шайба |
| 20 |
238Ф-1118158 |
1 |
Прокладка |
| 21 |
201505-П29 |
2 |
Болт |
| 22 |
122.112 |
1 |
Втулка подшипниковая |
| 23 |
12.1118 |
2 |
Шайба упорная |
| 24 |
12.1118 |
1 |
Шайба распорная |
| 25 |
122.112 |
1 |
Втулка упорная |
| 26 |
12.1118 |
1 |
Подшипник упорный |
| 27 |
12.1118 |
1 |
Экран маслосбрасывающий |
| 28 |
12.1118 |
1 |
Маслоотражатель |
| 29 |
12.1118 |
1 |
Втулка уплотнительных колец |
| 30 |
122.112 |
1 |
Колесо турбины с валом в сб. |
| 31 |
201457-П29 |
12 |
Болт |
| 32 |
252135-П2 |
8 |
Шайба |
| 33 |
12.1118 |
4 |
Пластина компрессора |
| 34 |
12.1118 |
1 |
Крышка корпуса подшипников |
| 35 |
12.1118 |
1 |
Кольцо уплотнительное |
| 36 |
252005-П2 |
4 |
Шайба |
| |
122.112 |
1 |
Комплект ротора турбокомпрессора |
Трубки подвода и слива масла турбокомпрессора двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
122.1118010-07 |
1 |
Турбокомпрессор в сб. |
| 2 |
315455-П29 |
1 |
Кляммер |
| 3 |
236НМ-1111558 |
1 |
Трубка подвода масла к корректору по наддуву |
| |
236БЕ-1111558 |
1 |
Трубка подвода масла к корректору по наддуву |
| 4 |
310236-П29 |
1 |
Болт |
| 5 |
201495-П2 |
2 |
Болт |
| 6 |
252156-П2 |
4 |
Шайба |
| 7 |
312326-П34 |
2 |
Шайба |
| 8 |
238Ф-1118224 |
1 |
Фланец турбокомпрессора |
| 9 |
238Ф-1118225 |
1 |
Прокладка |
| 10 |
201458-П29 |
1 |
Болт |
| 11 |
252135-П2 |
2 |
Шайба |
| 12 |
252005-П29 |
2 |
Шайба |
| 13 |
238Н-1017153 |
4 |
Скоба крепления трубки |
| 14 |
201466-П29 |
1 |
Болт |
| 0 |
240-1104336-Б |
4 |
Втулка |
| 15 |
236Н-1118226 |
1 |
Трубка подвода масла к турбокомпрессору |
| 0 |
23БЕ-1118227 |
1 |
Трубка подвода масла к турбокомпрессору |
| 0 |
236Н-1118220 |
1 |
Трубка подвода масла к турбокомпрессору в сб. |
| 0 |
236БЕ-1118220 |
1 |
Трубка подвода масла к турбокомпрессору в сб. |
| 16 |
238Н-1017243 |
2 |
Гайка упорная |
| 17 |
238Н-1017318 |
2 |
Кольцо |
| 18 |
314676-П29 |
2 |
Штуцер проходной |
| 19 |
314802-П |
2 |
Муфта конусная |
| 20 |
238Н-1017216 |
2 |
Наконечник |
| 21 |
310096-П2 |
1 |
Болт |
| 22 |
314681-П29 |
1 |
Штуцер крепления трубки к блоку |
| 23 |
236-1306082 |
1 |
Штуцер трубки слива масла |
| 24 |
236-1306084 |
1 |
Рукав |
| 25 |
297575-П29 |
2 |
Шплинт |
| 26 |
316215-П |
2 |
Хомут с пряжкой в сб. |
| 27 |
201497-П29 |
2 |
Болт |
| 28 |
238Н-1017150 |
2 |
Втулка |
| 29 |
238П-1017156 |
1 |
Проставка скобы |
| 30 |
236Н-1118340 |
1 |
Патрубок слива масла в сб. |
| |
236БЕ-1118340 |
1 |
Патрубок слива масла в сб. |
| 31 |
238Ф-1118322 |
1 |
Прокладка |
| 32 |
310122-П29 |
1 |
Болт |
| 33 |
312482-П34 |
2 |
Шайба |
| 34 |
240-1104337 |
1 |
Прокладка кляммера |
| 35 |
315352-П29 |
1 |
Кляммер |
Муфта опережения впрыска двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
807.1121010-11 |
1 |
Муфта опережения впрыскивания топлива в сб. |
| 2 |
852505-П15 |
1 |
Гайка кольцевая |
| 3 |
60.1121 |
1 |
Пружина тарельчатая |
| 4 |
2.53131e+009 |
1 |
Манжета 2,2-75*94-2 |
| 5 |
60.1121086-40 |
1 |
Корпус муфты |
| 6 |
60.1121052-10 |
1 |
Полумуфта ведущая |
| 7 |
60.1121066-01 |
1 |
Манжета ведущей полумуфты |
| 8 |
807.1121060-10 |
1 |
Втулка |
| 9 |
2.53111e+009 |
1 |
Кольцо 120-126-36-2-1 |
| 10 |
60.1121 |
2 |
Проставка |
| 11 |
60.1121034-10 |
2 |
Груз |
| 12 |
60.1121020-30 |
1 |
Полумуфта ведомая |
| 13 |
60.1121 |
6 |
Прокладка |
| 14 |
236-1121072 |
4 |
Прокладка |
| 15 |
60.1121070-11 |
2 |
Пружина |
| 16 |
852621-П15 |
2 |
Шайба |
| 17 |
852204 |
2 |
Шайба |
| 18 |
311253-П15 |
2 |
Винт |
Водяные трубы и термостаты двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
200276-П29 |
8 |
Болт |
| 2 |
252135-П2 |
20 |
Шайба |
| 3 |
7511.1306051-10 |
2 |
Патрубок с защитным экраном в сб |
| 4 |
236-1306053 |
2 |
Патрубок |
| 5 |
7511.13 |
2 |
Экран защитный |
| 0 |
7511.1306052-10 |
2 |
Коробка термостата |
| 0 |
7511.13 |
2 |
Ниппель |
| 0 |
206Д-1011066 |
2 |
Прокладка |
| 6 |
236-1306054-А |
4 |
Прокладка |
| 7 |
45 9144 1038 |
2 |
Термостат ТС107-1306100-06 |
| 8 |
7511.1306050-10 |
2 |
Коробка термостата с ниппелем в сб |
| 9 |
314537-П29 |
1 |
Угольник |
| 0 |
45 9930 0006 |
1 |
Кран ПС7-0 |
| 10 |
7601.13 |
1 |
Трубка водяная правая |
| 0 |
7601.1303104-10 |
1 |
Трубка водяная правая |
| 11 |
316169-П2 |
3 |
Пробка |
| 12 |
201468-П29 |
6 |
Болт |
| 13 |
201460-П29 |
6 |
Болт |
| 14 |
7511.13 |
6 |
Прокладка |
| 15 |
7601.13 |
1 |
Трубка водяная левая |
| 0 |
7601.1303105-10 |
1 |
Трубка водяная левая |
| 0 |
316185-П2 |
2 |
Пробка |
| 0 |
206Д-101166 |
2 |
Прокладка |
| 16 |
316215-П |
4 |
Хомут в сб |
| 17 |
7511.13 |
1 |
Тройник с соединительными трубками |
| 18 |
236-1306084 |
2 |
Рукав |
| 19 |
236-1003114-В |
2 |
Кольцо уплотнительное |
| 20 |
297575-П29 |
4 |
Шплинт |
| 21 |
240-1303246 |
2 |
Фланец |
| 22 |
252134-П2 |
4 |
Шайба |
| 23 |
201420-П29 |
4 |
Болт |
| 24 |
7511.13 |
1 |
Труба перепускная |
Водяной насос двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
236-1307010-Б |
1 |
Насос водяной в сб |
| 0 |
236-1307010-Б1 |
1 |
Насос водяной в сб |
| 1 |
236-1307216-Г |
1 |
Шкив привода |
| 2 |
8401.13 |
1 |
Кольцо стопорное |
| 3 |
46 1932 9125 |
2 |
Подшипник 1160304К |
| 4 |
850.131 |
1 |
Валик насоса |
| 5 |
840.131 |
1 |
Водосбрасыватель |
| 6 |
236-1307015-Д |
1 |
Корпус |
| 0 |
236-1307014-Д |
1 |
Корпус водяного насоса в сб |
| 7 |
252136-П2 |
4 |
Шайба |
| 8 |
250513-П29 |
4 |
Гайка |
| 9 |
216526-П29 |
2 |
Шпилька |
| 10 |
236-1307017-Г |
1 |
Втулка уплотнительного кольца |
| 11 |
240-1005582-Б |
1 |
Кольцо уплотнительное |
| 12 |
310423-П29 |
4 |
Шпилька |
| 13 |
236-1307048-Б |
1 |
Прокладка |
| 14 |
250511-П29 |
2 |
Гайка |
| 15 |
252135-П2 |
2 |
Шайба |
| 16 |
236-1307084 |
1 |
Патрубок водяного насоса |
| 17 |
25 3111 2302 |
1 |
Кольцо 112-120-46-2-1 |
| 18 |
236-1307078 |
1 |
Заглушка крыльчатки |
| 0 |
236-1307030-В |
1 |
Крыльчатка в сб |
| 0 |
236-1307030-Г |
1 |
Крыльчатка в сб |
| 19 |
236-1307032-В |
1 |
Крыльчатка водяного насоса |
| 20 |
850.131 |
1 |
Манжета |
| 21 |
850.131 |
1 |
Втулка торцового уплотнения |
| 0 |
8401.13 |
2 |
Втулка торцового уплотнения |
| 0 |
840.131 |
1 |
Втулка торцового уплотнения |
| 22 |
850.131 |
1 |
Уплотнение тормозов в сб |
| 0 |
840.131 |
1 |
Уплотнение тормозов в сб |
Устройство натяжное ремня привода водяного насоса двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
236-1307155 |
1 |
Устройство натяжное в сб |
| 1 |
240Б-1318056 |
2 |
Кольцо Б47 |
| 2 |
840.131 |
1 |
Крышка шкива |
| 3 |
236-1028224 |
1 |
Кольцо стопорное |
| 4 |
46 1982 7140 |
2 |
Подшипник 6-180603КС9 |
| 5 |
236-1307149 |
1 |
Втулка распорная |
| 6 |
236-1307111 |
1 |
Втулка распорная |
| 7 |
236-1307180 |
1 |
Шкив натяжного устройства |
| 8 |
25 6421 1301 |
1 |
Ремень зубчатый 1кл. 11*10-1045 |
| 9 |
310098-П29 |
2 |
Болт |
| 10 |
312672-П29 |
2 |
Шайба |
| 11 |
236-1307184 |
1 |
Ось |
| 12 |
236-1307306 |
1 |
Рычаг |
| 13 |
236-1307206 |
1 |
Кронштейн |
| 14 |
312696-П29 |
1 |
Шайба |
| 15 |
312647-П2 |
2 |
Шайба |
| 16 |
201682-П29 |
2 |
Болт |
Привод вентилятора двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
238-1308011-Б |
1 |
Привод вентилятора в сб |
| 0 |
238-1308011-А |
1 |
Привод вентилятора в сб |
| 1 |
236-1308646 |
1 |
Крышка передняя муфты |
| 2 |
252005-П29 |
6 |
Шайба |
| 3 |
252135-П2 |
9 |
Шайба |
| 4 |
310034-П29 |
6 |
Болт |
| 5 |
238-1308652 |
1 |
Ступица |
| 6 |
250638-П29 |
1 |
Гайка |
| 7 |
252160-П2 |
1 |
Шайба |
| 8 |
236-1308630 |
4 |
Диск ведущий |
| 9 |
236-1308632 |
3 |
Диск ведомый |
| 10 |
236-1308036 |
3 |
Прокладка |
| 11 |
240-1307090 |
1 |
Манжета в сб. |
| 12 |
236-1308600 |
1 |
Поршень в сб |
| 13 |
236-1308616 |
1 |
Обойма |
| 14 |
236-1308634 |
1 |
Упор поршня |
| 15 |
236-1308620 |
6 |
Пружина нажимная внутреняя |
| 16 |
236-1308635 |
6 |
Пружина оттяжная |
| 17 |
236-1308618 |
6 |
Пружина нажимная наружная |
| 18 |
236-1308606 |
1 |
Поршень |
| 19 |
25 3111 2299 |
1 |
Кольцо 108-115-46-2-1 |
| 20 |
236-1701067-А |
1 |
Кольцо Б 40 |
| 21 |
250513-П29 |
4 |
Гайка |
| 22 |
200328-П29 |
1 |
Болт |
| 23 |
252136-П2 |
6 |
Шайба |
| 24 |
236-1308047 |
1 |
Вал привода в сб |
| 25 |
46 1212 1092 |
1 |
Подшипник 202 |
| 26 |
46 1212 1626 |
1 |
Подшипник 6-205К |
| 27 |
45 9824 6263 |
1 |
Шпонка |
| 28 |
236-1308648 |
1 |
Вал муфты в сб |
| 29 |
240Н-1118106 |
2 |
Кольцо уплотнительное |
| 30 |
236-1308218 |
1 |
Трубка в сб |
| 31 |
45 9414 6081 |
2 |
Винт |
| 32 |
7511.13 |
1 |
Штуцер |
| 33 |
310423-П29 |
4 |
Шпилька |
| 34 |
312630-П |
1 |
Шайба |
| 35 |
238-1308101 |
1 |
Корпус привода со штифтом в сб |
| 36 |
236-1308108-Б |
1 |
Прокладка |
| 37 |
238НБ-1118107 |
4 |
Кольцо уплотнительное |
| 38 |
236-1308056 |
1 |
Втулка распорная |
| 39 |
- |
1 |
Подшипник 3553205 |
| 40 |
45 9327 1074 |
1 |
Болт |
| 41 |
311401-П2 |
1 |
Гайка |
| 42 |
236-1308104-Б2 |
1 |
Шестерня |
| 43 |
201456-П29 |
3 |
Болт |
| 44 |
236-1308107-А |
1 |
Фланец упорный |
| 45 |
46 2213 3853 |
1 |
Подшипник 32605КМ |
| 46 |
236-1308042 |
1 |
Шайба упорная |
| 47 |
236-1308514 |
1 |
Втулка |
| 48 |
236-1308024-Б |
1 |
Шкив со втулкой в сб |
| 0 |
236-1308024 |
1 |
Шкив со втулкой в сб |
| 49 |
236-1308395 |
1 |
Манжета в сб. |
Включатель муфты привода вентлятора двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
236-1308680 |
1 |
Включатель муфты привода вентилятора в сб |
| 1 |
240-1005586 |
1 |
Кольцо уплотнительное |
| 2 |
240Б-1318234 |
1 |
Крышка корпуса |
| 3 |
252154-П2 |
2 |
Шайба |
| 4 |
201418-П29 |
2 |
Болт |
| 5 |
236-1308706 |
1 |
Пружина возвратная |
| 6 |
236-1308704 |
1 |
Шайба пружины |
| 7 |
236-1308700 |
2 |
Шайба |
| 8 |
236-1308694-А |
1 |
Золотник |
| 9 |
236-1308696 |
2 |
Пружина |
| 10 |
200271-П29 |
1 |
Болт |
| 11 |
252135-П2 |
2 |
Шайба |
| 12 |
236-1308702 |
1 |
Толкатель |
| 0 |
236-1308702-А |
1 |
Толкатель |
| 13 |
201460-П29 |
1 |
Болт |
| 14 |
236-1308682 |
1 |
Корпус включателя в сб |
| 15 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 16 |
236-1308740 |
1 |
Пробка крана |
| 17 |
46 9117 3985 |
2 |
Шарик Б 5,0-100 |
| 18 |
236-1308745 |
1 |
Пружина фиксатора |
| 19 |
240-1011085 |
1 |
Кольцо |
| 20 |
312472-П |
5 |
Шайба |
| 21 |
45 9144 1118 |
1 |
Датчик термосиловой ТС 103-1306090-10 |
| 22 |
25 3111 2062 |
1 |
Кольцо 014-018-25-2-1 |
| 23 |
25 3111 2081 |
1 |
Кольцо 032-036-25-2-1 |
| 24 |
236-1308722 |
1 |
Гайка |
| 25 |
236-1308752 |
1 |
Прокладка корпуса |
| 26 |
312326-П34 |
7 |
Шайба |
| 27 |
310096-П29 |
2 |
Болт |
| 28 |
252006-П29 |
1 |
Шайба |
| 29 |
236НЕ-1308763 |
1 |
Трубка отводящая в сб |
| 30 |
236-1308097 |
1 |
Кляммер |
| 31 |
240Б-1318124 |
1 |
Прокладка |
| 32 |
46 9116 2965 |
1 |
Шарик Б 3-60 |
| 33 |
236-1308728 |
1 |
Шток фиксатора золотника |
| 34 |
316187-П29 |
1 |
Пробка |
| 35 |
236НЕ-1308754-А |
1 |
Трубка подводящая в сб |
| 36 |
310095-П29 |
1 |
Болт |
| 37 |
314681-П29 |
1 |
Штуцер |
Электромагнитный клапан привода вентилятора двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1308101-Б |
1 |
Корпус привода со штифтом в сб |
| 2 |
200270-П2 |
2 |
Болт |
| 3 |
|
1 |
Клапан электромагнитный КЭМ 32-20 |
| 4 |
252135-П2 |
2 |
Шайба |
| 5 |
252005-П29 |
2 |
Шайба |
| 6 |
315455-П29 |
1 |
Кляммер |
| 7 |
312326-П34 |
4 |
Шайба |
| 8 |
310095-П29 |
1 |
Болт |
| 9 |
7511.1308754-20 |
1 |
Трубка в сб |
| 10 |
252006-П2 |
1 |
Шайба |
| 11 |
240Б-1318124 |
1 |
Прокладка |
| 12 |
236-1308097 |
1 |
Кляммер |
| 13 |
310096-П29 |
1 |
Болт |
| 14 |
314681-П29 |
1 |
Штуцер |
| 15 |
- |
1 |
Провод КЭМ 32.160-01 |
| 16 |
45 7373 3019 |
1 |
Термореле включения вентилятора 661.3710-01 |
| 17 |
312382-П |
1 |
Шайба |
| 18 |
- |
1 |
Кольцо 010-014-25-2-1 |
Вентилятор и кожух вентилятора двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236НЕ-1308012 |
1 |
Крыльчатка вентилятора в сб |
| 2 |
236НЕ-1309010 |
1 |
Кожух вентилятора в сб |
| 3 |
201456-П29 |
4 |
Болт |
| 4 |
236НЕ-1309064 |
1 |
Кронштейн крепления кожуха правый верхний |
| 5 |
7511.13 |
1 |
Втулка кронштейна |
| 6 |
236НЕ-1309066 |
1 |
Кронштейн крепления кожуха левый верхний |
| 7 |
236НЕ2-1309072 |
1 |
Кронштейн крепления кожуха правый нижний |
| 8 |
201497-П29 |
5 |
Болт |
| 9 |
252136-П2 |
6 |
Шайба |
| 10 |
236НЕ-1309074 |
1 |
Кронштейн крепления кожуха левый нижний |
| 11 |
252135-П2 |
4 |
Шайба |
| 12 |
250510-П29 |
4 |
Гайка |
| 13 |
200319-П29 |
1 |
Болт |
Сцепление ЯМЗ-183 двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
182.16 |
1 |
Диск ведомый в сб |
| 2 |
313020-П2 |
8 |
Заклепка |
| 3 |
184.16 |
4 |
Штифт упорный |
| 4 |
184.16 |
2 |
Диск демпфера |
| 5 |
184.16 |
2 |
Пружина тарельчатая |
| 6 |
161.16 |
1 |
Ступица ведомого диска |
| 7 |
181.16 |
8 |
Пружина демпфера |
| 8 |
184.16 |
1 |
Диск ведомый с фрикционными накладками в сб |
| 9 |
183.16 |
24 |
Заклепка |
| 10 |
184.1601138* |
2 |
Накладка фрикционная |
| 10 |
184.1601138-01* |
2 |
Накладка фрикционная |
| 11 |
184.16 |
1 |
Диск ведомый с пластинами в сб |
| 12 |
183.16 |
24 |
Заклепка |
| 13 |
184.16 |
1 |
Диск ведомый с кольцами демпфера |
| 14 |
184.16 |
12 |
Пластина пружинная |
| 15 |
182.16 |
16 |
Пластина нажимного диска |
| 16 |
257257-П2 |
4 |
Заклепка |
| 17 |
252006-П2 |
4 |
Шайба |
| 18 |
45 9348 1571 |
12 |
Болт |
| 19 |
252136-П2 |
14 |
Шайба |
| 20 |
182.16 |
1 |
Диск нажимной с кожухом в сб |
| 21 |
182.1601343-10 |
4 |
Болт нажимного диска |
| 22 |
182.16 |
1 |
Кожух сцепления с пластинами в сб |
| 23 |
182.16 |
4 |
Втулка |
| 24 |
182.16 |
1 |
Кольцо упорное кожуха |
| 25 |
201464-П29 |
12 |
Болт |
| 26 |
182.16 |
6 |
Скоба |
| 27 |
182.1601364-50 |
12 |
Втулка |
| 28 |
182.16 |
1 |
Кольцо стопорное |
| 29 |
182.16 |
1 |
Шайба пружинная |
| 30 |
182.16 |
1 |
Пружина нажимная |
| 31 |
182.16 |
1 |
Кольцо упорное |
| 32 |
182.1601093-10 |
1 |
Диск нажимной |
| 33 |
250636-П29 |
1 |
Гайка |
| 34 |
238-1601010-Б |
1 |
Картер сцепления со втулками в сб |
| 35 |
236-1601030-А2 |
1 |
Крышка люка картера верхняя |
| 36 |
252137-П2 |
12 |
Шайба |
| 37 |
310214-П29 |
12 |
Болт крепления картера сцепления |
| 38 |
236-1601215-Б |
1 |
Вал выключения сцепления |
| 39 |
314004-П29 |
1 |
Шпонка |
| 40 |
238Н-1601040 |
1 |
Корпус уплотнителя вала |
| 41 |
238Н-1601042 |
1 |
Кольцо уплотнительное |
| 42 |
238Н-1601044 |
1 |
Кольцо |
| 43 |
236-1601216-Б2 |
2 |
Втулка |
| 44 |
252139-П2 |
8 |
Шайба |
| 45 |
310235-П29 |
8 |
Болт |
| 46 |
252135-П2 |
8 |
Шайба |
| 47 |
201454-П29 |
8 |
Болт |
| 48 |
236-1601022-Б |
1 |
Крышка люка картера нижняя |
| 49 |
183.16 |
1 |
Вилка выключкния сцепления |
| 50 |
182.16 |
2 |
Сухарь |
| 51 |
310213-П29 |
2 |
Болт |
| 52 |
183.1601180-01 |
1 |
Муфта выключения сцепления в сб |
| 53 |
182.16 |
1 |
Кольцо предохранительное |
| 54 |
182.1601198-10 |
1 |
Кольцо |
| 55 |
182.1601199-01 |
1 |
Кольцо замковое |
| 56 |
183.16 |
1 |
Кольцо стопорное |
| 57 |
183.16 |
1 |
Шайба отражательная |
| 58 |
46 1214 0538 |
1 |
Подшипник 70-117 |
| 59 |
182.1601193-02 |
1 |
Втулка подшипника |
| 60 |
183.1601185-01 |
1 |
Муфта выключения сцепления |
| 61 |
236-1601230-А |
1 |
Шланг смазки подшипника в сб |
| 62 |
182.16 |
1 |
Пружина муфты |
| 63 |
182.16 |
1 |
Скоба пружины |
| 64 |
260316-П2 |
1 |
Заглушка |
| 65 |
45 9167 5005 |
3 |
Масленка 2.3.45 Ц6 |
Коробка передач двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236П-1700004-30 |
1 |
Коробка передачс защитными деталями в сб |
| 1 |
236П-1700004-40 |
1 |
Коробка передачс защитными деталями в сб |
| 1 |
236Л1-1700004-10 |
1 |
Коробка передачс защитными деталями в сб |
| 2 |
236У-1700004-30 |
1 |
Коробка передачс защитными деталями в сб |
Картер коробки передач двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1701040-А |
1 |
Крышка подшипника |
| 2 |
201499-П29 |
6 |
Болт |
| 3 |
200-1701041 |
18 |
Шайба |
| 4 |
201.172 |
3 |
Прокладка регулировочная |
| 5 |
201.172 |
2 |
Прокладка регулировочная |
| 6 |
236-1701042-А |
1 |
Прокладка |
| 7 |
236-1701230 |
1 |
Манжета в сб |
| 8 |
236-1701015-Б |
1 |
Картер коробки передач |
| 0 |
236-1701009-Б |
1 |
Картер коробки передач с шайбами в сб |
| 9 |
310224-П29 |
1 |
Болт |
| 10 |
252135-П2 |
3 |
Шайба |
| 11 |
201457-П29 |
2 |
Болт |
| 12 |
236-3802069-Б |
1 |
Прокладка |
| 13 |
236-3802024 |
1 |
Втулка привода спидометра |
| 14 |
236-3802034-Б |
1 |
Шестерня привода спидометра |
| 15 |
236-1702182 |
2 |
Штифт верхний установочный |
| 16 |
236-3802074 |
1 |
Штифт упорный |
| 17 |
236У-1701203 |
1 |
Прокладка крышки заднего подшипника |
| 18 |
236-1701205-Б4 |
1 |
Крышка заднего подшипника вторичного вала |
| 0 |
236У-1701205-А3* |
1 |
Крышка заднего подшипника вторичного вала |
| 19 |
252137-П2 |
10 |
Шайба |
| 20 |
201544-П29 |
9 |
Болт |
| 21 |
210-1701210-А |
1 |
Манжета в сб |
| 22 |
200372-П29 |
1 |
Болт |
| 23 |
316105-П29 |
1 |
Пробка |
| 24 |
316104-П29 |
5 |
Пробка |
| 25 |
236-1701074-А2 |
1 |
Крышка заднего подшипника промежуточного вала |
| 26 |
236-1701075-А |
1 |
Прокладка |
| 27 |
201497-П29 |
16 |
Болт |
| 28 |
236-1701020 |
2 |
Крышка люка отбора мощности |
| 29 |
200-1701021-А |
2 |
Прокладка |
| 30 |
316121-П29 |
1 |
Пробка уровня смазки |
| 31 |
336-1704049 |
1 |
Сетка заборника |
| 32 |
236-1704056-А |
1 |
Прокладка |
| 33 |
236-1704054-Б |
1 |
Крышка заборника |
| 34 |
252136-П2 |
4 |
Шайба |
| 35 |
312336-П34 |
1 |
Шайба |
| 36 |
238-1721255 |
1 |
Пробка сливного отверстия с магнитом в сб |
| 37 |
238-1721258 |
1 |
Пробка |
| 38 |
312480-П2 |
2 |
Шайба |
| 39 |
236-1704130 |
6 |
Кольцо пружинное |
| 40 |
34 9841 3023 |
1 |
Магнит ФЭ 7.770.055 |
| 41 |
236-1704128 |
1 |
Кожух магнита |
| 42 |
220116-П2 |
1 |
Винт |
| 43 |
316135-П2 |
2 |
Пробка |
Валы и шестерни коробки передач двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
46 1212 1626 |
1 |
Шарикоподшипник 6-205К |
| 2 |
240-1307090 |
1 |
Манжета в сб |
| 3 |
236-1701478-Б |
1 |
Корпус манжеты |
| 4 |
311810-П2 |
1 |
Гайка |
| 5 |
200-1701034 |
1 |
Кольцо стопорное |
| 6 |
46 1294 5614 |
1 |
Подшипник 170314Л |
| 7 |
236Н-1701027-Б |
1 |
Вал первичный в сб |
| 8 |
311710-П29 |
1 |
Гайка |
| 9 |
236-1701243 |
1 |
Шайба |
| 10 |
236-1701240-Б2 |
1 |
Фланец крепления кардана |
| 11 |
236-3802033-Б |
1 |
Червяк привода спидометра |
| 12 |
200-1701192 |
1 |
Кольцо стопорное |
| 13 |
46 1274 5487 |
1 |
Подшипник 50411 |
| 14 |
236-1701112-Б |
1 |
Шестерня 1-ой передачи и заднего хода |
| 15 |
236-1701105-Б |
1 |
Вал вторичный |
| 16 |
236-1701127 |
1 |
Шестерня 2-ой передачи вторичного вала |
| 17 |
236-1701113-Б2 |
1 |
Втулка распорная шестерен |
| 18 |
236-1701150-Б2 |
1 |
Синхронизатор 2-ой и 3-ей передач |
| 19 |
236-1701135 |
1 |
Втулка |
| 20 |
236-1701131 |
1 |
Шестерня 3-ей передачи вторичного вала |
| 21 |
236-1701138 |
1 |
Втулка |
| 22 |
236У-1701129* |
1 |
Шестерня 5-ой передачи вторичного вала |
| 0 |
238А-1701129* |
1 |
Шестерня 4-ой передачи вторичного вала |
| 23 |
236-1701151-А |
1 |
Синхронизатор 4-ой и 5-ой передач |
| 0 |
46 9118 5560 |
8 |
Шарик Б 7,938-10 синхронизатора |
| 24 |
46 2253 6674 |
1 |
Подшипник 76-592708М1 |
| 25 |
236-1701067-А |
2 |
Кольцо Б 40 |
| 26 |
236-1701144-Г |
1 |
Шайба упорная |
| 26 |
236-1701144-Д* |
1 |
Шайба упорная |
| 26 |
236-1701144-Е* |
1 |
Шайба упорная |
| 26 |
236-1701144-Ж* |
1 |
Шайба упорная |
| 27 |
46 2213 4790 |
1 |
Подшипник 6-42308АК |
| 28 |
236-1701063 |
1 |
Кольцо Б 55 |
| 29 |
236Н-1701056-А |
1 |
Шестерня постоянного зацепления |
| 30 |
236-1701057-Б |
1 |
Шестерня отбора мощности |
| 31 |
236У-1701053* |
1 |
Шестерня 5-ой передачи промежуточного вала |
| 0 |
238А-1701053* |
1 |
Шестерня 4-ой передачи промежуточного вала |
| 32 |
236-1701051 |
1 |
Шестерня 3-ейпередачи промежуточного вала |
| 33 |
236-1701059 |
1 |
Втурка распорная |
| 0 |
236-1701057* |
1 |
Шестерня отбора мощности |
| 34 |
236-1701050 |
1 |
Шестерня 2-ой передачи промежуточного вала |
| 35 |
236-1701122-А |
1 |
Шайба упорная |
| 36 |
236-1701145-А |
1 |
Шпонка замковая |
| 37 |
314001-П |
2 |
Шпонка |
| 38 |
314000-П |
4 |
Шпонка |
| 39 |
258072-П29 |
1 |
Шплинт |
| 40 |
200-1701060 |
1 |
Шайба упорная |
| 41 |
201563-П2 |
2 |
Болт |
| 42 |
236-1701076 |
1 |
Планка стопорная |
| 43 |
200-1701065 |
1 |
Кольцо стопорное |
| 44 |
46 2213 6717 |
1 |
Подшипник 692409К1М |
| 45 |
236-1701048-Б |
1 |
Вал промежуточный |
| 46 |
236-1701087 |
1 |
Шайба упорная задняя |
| 47 |
236-1701092 |
1 |
Ось блока шестерен |
| 48 |
46 2532 1821 |
2 |
Подшипник 64907К |
| 49 |
200-1701084 |
1 |
Втулка промежуточная |
| 50 |
236-1701082-Б |
1 |
Блок шестерен заднего хода |
| 51 |
236-1701093 |
1 |
Шайба упорная передняя |
| 0 |
236-1701601 |
1 |
Комплект вала первичного с шестерней постоянного зацепления |
| 0 |
236-1701603 |
1 |
Комплект шестерен 2-ой передачи |
| 0 |
236-1701604 |
1 |
Комплект шестерен 3-ей передачи |
| 0 |
236-1701605 |
1 |
Комплект шестерен 5-ой передачи |
Механизм переключения передач двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1702060-А2 |
1 |
Шток вилки переключения 1-ой передачи и заднего хода |
| 2 |
236-1702014 |
1 |
Прокладка |
| 3 |
236-1702015-Б2 |
1 |
Крышка верхняя |
| 0 |
236-1702012* |
1 |
Крышка верхняя в сб |
| 4 |
236-1702129 |
2 |
Предохранитель включения 1-ой передачи и заднего хода |
| 5 |
236-1702127-А |
1 |
Пружина предохранитела |
| 6 |
236-1702132 |
1 |
Стакан пружины |
| 7 |
236-1702087 |
1 |
Штифт замка штоков вилок |
| 8 |
316172-П29 |
1 |
Пробка |
| 9 |
46 9118 6660 |
4 |
Шарик замка штоков Б 9,525-100 |
| 10 |
236-1702122 |
1 |
Прокладка |
| 0 |
313407-П29 |
2 |
Штифт верхней крышки |
| 11 |
216258-П29 |
4 |
Шпилька |
| 12 |
252006-П29 |
4 |
Шайба |
| 13 |
252136-П2 |
16 |
Шайба |
| 14 |
250513-П29 |
4 |
Гайка |
| 15 |
236-1702126 |
1 |
Ось поводка |
| 16 |
236-1702125 |
1 |
Поводок переключения 1-ой передачи и заднего хода |
| 17 |
252137-П2 |
1 |
Шайба |
| 18 |
250615-П29 |
1 |
Гайка |
| 19 |
236-1702170-А |
1 |
Сапун |
| 20 |
262522-П2 |
1 |
Пробка |
| 21 |
310013-П29 |
12 |
Болт |
| 22 |
236-1702024 |
1 |
Вилка переключения 1-ой передачи и заднего хода |
| 23 |
236-1702106 |
3 |
Пружина |
| 24 |
46 9118 7960 |
3 |
Шарик стопорный Б 12,7-100 |
| 25 |
236-1702027 |
1 |
Вилка пререключения 2-ой и 3-ей передач |
| 26 |
236-1702025 |
5 |
Винт установочный |
| 27 |
236-1702033 |
1 |
Вилка переключения 4-ой и 5-ой передач |
| 28 |
236-1702028 |
1 |
Головка штока вилки |
| 29 |
236-1702053 |
1 |
Головка штока вилки переключения 1-ой передачи и заднегего хода |
| 30 |
236-1702064 |
1 |
Шток вилки переключения 2-ой и 3-ей передач |
| 31 |
236-1702074 |
1 |
Шток вилки переключения 4-ой и 5-ой передач |
| 32 |
260310-П29 |
3 |
Заглушка |
Масляный насос коробки передач двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
236-1704010-А |
1 |
Насос масляный в сб |
| 1 |
236-1704026 |
1 |
Пробка |
| 2 |
200-1704027 |
1 |
Пружина клапана |
| 3 |
46 9118 6660 |
1 |
Шарик Б 9,525-100 |
| 4 |
236-1704088-Б |
1 |
Крышка масленого насоса |
| 0 |
200-1601021 |
1 |
Втулка масляного насоса |
| 5 |
336.17 |
1 |
Прокладка |
| 6 |
336.17 |
1 |
Шестерня ведомая в сб |
| 0 |
336.17 |
1 |
Шестерня ведомая |
| 0 |
336.17 |
1 |
Ось ведомой шестерни |
| 7 |
201499-П29 |
4 |
Болт |
| 8 |
200-1701041 |
4 |
Шайба |
| 9 |
236-1704015-Б |
1 |
Корпус масленого насоса в сб |
| 10 |
236-1704017-А2 |
1 |
Прокладка |
| 11 |
236-1704040-Б |
1 |
Шестерня ведущая в сб |
| 12 |
236-1702186 |
1 |
Кольцо запорное |
| 13 |
336.17 |
1 |
Шестерня ведущая |
| 14 |
46 9118 3460 |
1 |
Шарик Б 4-100 |
| 15 |
236-1704042 |
1 |
Валик |
| 16 |
252005-П2 |
7 |
Шайба |
| 17 |
201457-П29 |
7 |
Болт |
Устройство натяжное двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
25 6421 1403 |
1 |
Ремень зубчатый 1кл. 11-14*10-937 |
| 2 |
236-3509300-А3 |
1 |
Устройство натяжное в сб |
| 3 |
201460-П29 |
2 |
Болт |
| 4 |
252135-П2 |
6 |
Шайба |
| 5 |
200271-П29 |
1 |
Болт |
| 6 |
236-3509318-В |
1 |
Крышка |
| 7 |
236-3509320 |
1 |
Прокладка |
| 8 |
236-1028224 |
1 |
Кольцо стопорное |
| 9 |
236-1307148 |
1 |
Кольцо упорное |
| 10 |
46 1212 1266* |
2 |
Подшипник 203А |
| 10 |
46 1212 1322* |
2 |
Подшипник 6-203А |
| 11 |
236-3509324-Б |
1 |
Кольцо распорное |
| 12 |
236-1307107 |
1 |
Кольцо |
| 13 |
236-3509312-В |
1 |
Шкив |
| 14 |
236-3509316-Б |
1 |
Ось шкива |
| 15 |
45 9167 5012 |
1 |
Масленка 2.3.90 Ц6 |
| 16 |
250659-П29 |
2 |
Гайка |
| 17 |
204-1308054 |
1 |
Шайба |
| 18 |
236-3509306-А |
1 |
Кронштейн |
| 19 |
252137-П2 |
1 |
Шайба |
| 20 |
250515-П29 |
1 |
Гайка |
| 21 |
236-3509308-Б |
1 |
Болт-натяжитель в сб |
| 22 |
201454-П29 |
3 |
Болт |
Генератор в сборе двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7511.37 |
1 |
Ком-т ремней привода генератора(ремень 13*10-900 2 шт) |
| 0 |
7511.3701002-01 |
1 |
Ком-т ремней привода генератора(ремень AVX 13-900 2 шт) |
| 2 |
250515-П29 |
1 |
Гайка |
| 3 |
252137-П2 |
1 |
Шайба |
| 4 |
252007-П2 |
2 |
Шайба |
| 5 |
7511.3701790-10 |
1 |
Планка натяжная |
| 6 |
252006-П29 |
3 |
Шайба |
| 7 |
310086-П29 |
1 |
Болт |
| 8 |
45 7371 0611 |
1 |
Генератор 6582.3701-03 |
| 9 |
7511.3701795-01 |
1 |
Болт натяжителя |
| 10 |
238-3701780 |
1 |
Палец |
| 11 |
201458-П29 |
1 |
Болт |
| 12 |
252135-П2 |
2 |
Шайба |
| 13 |
252136-П2 |
2 |
Шайба |
| 14 |
250512-П29 |
1 |
Гайка |
| 15 |
238-3701774-Б |
1 |
Кронштейн |
| 16 |
201505-П29 |
1 |
Болт |
| 17 |
216233-П29 |
1 |
Шпилька |
| 18 |
250511-П29 |
1 |
Гайка |
Генератор двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 0 |
45 7371 0611 |
1 |
Генератор 6582.3701-03 в сб |
| 0 |
6582.37 |
1 |
Крышка в сб |
| 1 |
Г287К-3701301 |
1 |
Крышка |
| 2 |
Х-1482-01 |
6 |
Шайба |
| 3 |
НО-0102 |
3 |
Винт |
| 4 |
Х-4237-01 |
4 |
Винт |
| 5 |
Х-4001-01 |
8 |
Шайба |
| 6 |
Г250А1-3701053 |
1 |
Скоба |
| 7 |
65.3771060-08 |
1 |
Крышка подшипника |
| 8 |
8Х-1537М |
2 |
Гайка |
| 9 |
1-МЮ-37 |
1 |
Шайба |
| 10 |
МХ-0246-01 |
2 |
Шайба пружинная |
| 11 |
Г287-3701319 |
1 |
Втулка |
| 12 |
Г287-3701307 |
1 |
Прокладка уплотнительная |
| 13 |
Г266-3701011-А |
1 |
Щеткодержатель |
| 14 |
НО-4503 |
1 |
Болт |
| 15 |
Г266-3701033 |
1 |
Клемма |
| 16 |
74.3701 |
1 |
Клемма |
| 17 |
Г273-3701013 |
1 |
Пружина |
| 18 |
НО-8002 |
1 |
Винт |
| 19 |
6582.37 |
1 |
Щетка |
| 20 |
74.3701 |
1 |
Кожух |
| 21 |
Х-1012-01 |
7 |
Шайба пружинная |
| 22 |
8Х-1545М |
1 |
Винт |
| 23 |
НО-0428 |
2 |
Винт |
| 24 |
НО-1011-01 |
2 |
Шайба |
| 25 |
Я 120М1 |
1 |
Регулятор |
| 26 |
НО-0424 |
2 |
Винт |
| 27 |
Г266-3701020-Б-01 |
1 |
Щетка |
| 28 |
6582.37 |
1 |
Щеткодержатель в сб |
| 29 |
НО-1801 |
1 |
Шайба |
| 30 |
М48Б1-3728003-11 |
1 |
Шайба |
| 31 |
Х-4019 |
2 |
Гайка |
| 32 |
6-180603КС9Ш1 |
1 |
Подшипник |
| 33 |
Г130А-3701005 |
1 |
Чашка опорная |
| 34 |
Г287-3701305-А |
1 |
Кольцо уплотнительное |
| 35 |
БПВ17-100-02 |
1 |
Блок выпрямительный |
| 36 |
6582.37 |
1 |
Вывод |
| 37 |
М42-3728309-01 |
1 |
Угольник изоляционный |
| 38 |
Г221-3701342 |
1 |
Пластина |
| 39 |
НО-0801-10 |
1 |
Болт контактный |
| 40 |
6507.37 |
1 |
Статор в сб |
| 41 |
Г210.3701202 |
1 |
Кольцо |
| 42 |
6507.37 |
1 |
Ротор в сб |
| 43 |
Х-4148-01 |
1 |
Шпонка сегментная |
| 44 |
Г287-3701053 |
1 |
Втулка упорная |
| 45 |
Г287-3701405 |
1 |
Шайба специальная |
| 46 |
Б21.3705009-01 |
4 |
Шайба пружинная |
| 47 |
НО-0603 |
4 |
Винт |
| 48 |
МХ-0139 |
3 |
Винт |
| 49 |
8Х-1497А |
3 |
Шайба |
| 50 |
МХ-0235А-01 |
1 |
Гайка |
| 51 |
Г287-3701074 |
1 |
Шайба коническая |
| 52 |
8Х-1533М |
3 |
Гайка |
| 53 |
Г287-3701051-11 |
1 |
Шкив |
| 54 |
Г287-3701055-А |
1 |
Вентилятор |
| 55 |
Г287-3701304 |
1 |
Прокладка |
| 56 |
Г287-3701401 |
1 |
Крышка со стороны привода |
| 0 |
Г287-3701400 |
1 |
Крышка со стороны привода в сб |
| 57 |
Г287-3701054 |
1 |
Втулка |
| 58 |
6-1180304К2С9Ш1 |
1 |
Подшипник |
Стартер в сборе двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
45 7375 1469 |
1 |
Стартер 2501.3708-01 |
| 2 |
240-3708721 |
1 |
Скоба |
| 3 |
200853-П29 |
1 |
Болт |
| 4 |
252138-П2 |
1 |
Шайба |
| 5 |
201563-П29 |
4 |
Болт |
| 6 |
252137-П2 |
4 |
Шайба |
| 7 |
236-3708702-Б |
1 |
Кронштейн верхний |
| 8 |
236-3708704-Б |
1 |
Кронштейн нижний |
| 9 |
240-3708724-Б |
1 |
Штифт |
Стартер двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
СТ103А-3708338 |
1 |
Кольцо |
| 2 |
25.3708 |
1 |
Корпус |
| 3 |
МХ-1087 |
1 |
Шайба |
| 4 |
СТ103А-3708046 |
1 |
Кольцо |
| 5 |
СТ103-3708102 |
4 |
Полюс |
| 6 |
Х1-11-58 |
8 |
Винт |
| 7 |
СТ103-3708003 |
2 |
Шпилька |
| 8 |
МХ-0142 |
2 |
Шайба |
| 9 |
МХ-0954 |
2 |
Шайба |
| 10 |
СТ103А-3708045 |
2 |
Шайба |
| 11 |
СТ103-3708150 |
1 |
Катушка |
| 12 |
25.3708 |
2 |
Шайба |
| 13 |
МХ-0276 |
2 |
Шайба |
| 14 |
Х-1482 |
17 |
Шайба |
| 15 |
8Х-1533 |
2 |
Гайка |
| 16 |
45 9816 8046 |
1 |
Шайба |
| 17 |
М8*1*20 |
1 |
Болт |
| 18 |
Х2-9302 |
2 |
Гайка |
| 19 |
7Х-4289 |
2 |
Шайба |
| 20 |
МХ-0825 |
1 |
Шайба |
| 21 |
МХ-0037 |
1 |
Шайба |
| 22 |
СТ103А-3708339 |
1 |
Кольцо |
| 23 |
СТ103-3708030 |
1 |
Шина |
| 24 |
25.3708 |
1 |
Крышка коллектора |
| 25 |
СТ103А-3708309 |
1 |
Втулка |
| 26 |
25.3708 |
1 |
Траверса |
| 27 |
2500.37 |
8 |
Щетка |
| 28 |
7Х-4196 |
8 |
Винт |
| 29 |
45 9432 1109 |
2 |
Винт |
| 30 |
СТ142-3708070 |
1 |
Ось |
| 31 |
16.3708 |
1 |
Кольцо |
| 32 |
МХ-0905 |
4 |
Винт |
| 33 |
Х-4001 |
4 |
Шайба |
| 34 |
8Х-1497 |
4 |
Шайба |
| 35 |
25.3708 |
1 |
Кожух |
| 36 |
25.3708 |
1 |
Прокладка |
| 37 |
25.3709 |
1 |
Корпус привода |
| 38 |
25.3708 |
1 |
Шайба упорная |
| 39 |
25.3709 |
1 |
Привод в сб |
| 40 |
25.3709 |
12 |
Винт |
| 41 |
25.3709 |
1 |
Шайба привода |
| 42 |
М67 2615 030 |
1 |
Сальник |
| 43 |
25.3708 |
1 |
Крышка привода |
| 44 |
25.3708 |
6 |
Винт |
| 45 |
25.3708 |
1 |
Якорь |
| 46 |
МХ-1104 |
2 |
Болт |
| 47 |
МХ-1032 |
2 |
Шайба |
| 48 |
25.3708 |
1 |
Рычаг |
| 49 |
СТ103-3708120 |
1 |
Катушка |
| 50 |
25.3708 |
2 |
Пластина |
Реле стартера двигателя ЯMЗ 236 HE2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7Х-4289 |
4 |
Шайба |
| 2 |
МХ-0825 |
2 |
Шайба |
| 3 |
МХ-1020 |
4 |
Винт |
| 4 |
Х-4001 |
5 |
Шайба |
| 5 |
8Х—1497 |
1 |
Шайба |
| 6 |
РС25-3708080 |
1 |
Крышка |
| 7 |
РС25-3708006-Б |
1 |
Прокладка |
| 8 |
РС25-3708013 |
1 |
Скоба |
| 9 |
МХ-0021 |
2 |
Шайба |
| 10 |
РС25-3708030 |
1 |
Диск контактный |
| 11 |
РС100-3708003 |
1 |
Шайба |
| 12 |
РС25-3708007 |
1 |
Пружина |
| 13 |
ВМ-335-37 |
1 |
Шайба |
| 14 |
РС25-3708011 |
2 |
Болт контактный |
| 15 |
45 9871 1018 |
1 |
Шплинт |
| 16 |
25.3709 |
1 |
Гайка |
| 17 |
25.3709 |
1 |
Втулка |
| 18 |
25.3709 |
1 |
Шайба |
| 19 |
25.3709 |
1 |
Чашка |
| 20 |
18.3708 |
1 |
Пружина |
| 21 |
25.3709 |
1 |
Чашка |
| 22 |
25.3709 |
1 |
Прокладка |
| 23 |
25.3709 |
1 |
Якорь |
| 24 |
РС103-3708100 |
1 |
Ярмо с катушкой |
| 25 |
540244 |
1 |
Наконечник |
| 26 |
Х2-9302 |
4 |
Гайка |
| 27 |
МХ-1146 |
1 |
Болт |
| 28 |
1-МЮ-37 |
1 |
Шайба |
| 29 |
МХ-0434 |
1 |
Шайба |
| 30 |
РС25-3708002-В |
1 |
Корпус реле стартера |
| 31 |
МХ-1032 |
3 |
Шайба |
| 32 |
Х-1482 |
3 |
Шайба |
| 33 |
МХ-1215 |
3 |
Болт |
| 34 |
МХ-1031 |
1 |
Наконечник |
| 35 |
РС25-3708016 |
1 |
Прокладка |
| 36 |
РС25-3708015 |
1 |
Втулка |
| 37 |
РС25-3708014 |
1 |
Втулка |
| 38 |
МХ-0287 |
4 |
Шайба |
| 39 |
МХ-1126 |
4 |
Болт |
| 40 |
25.3709 |
1 |
Реле стартера в сб | |
