Запчасти двигателя ЯMЗ 238 Б

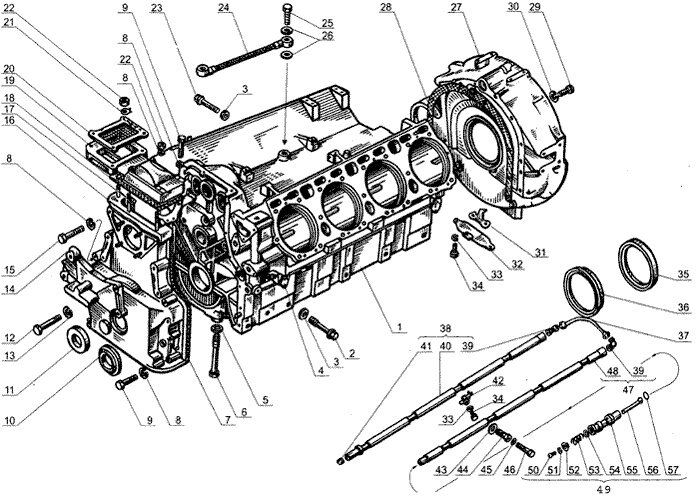

Блок цилиндров двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
238Н-1002012-В3 |
|
Блок цилиндров в сборе |
| 1 |
238Н-1002010-Д |
1 |
Блок цилиндров в сборе |
| 2 |
236-1005178-А |
5 |
Болт стяжной длинный |
| 3 |
236-1005181 |
10 |
Шайба |
| 4 |
236-1002404 |
6 |
Заглушка |
| |
201-1306075-А |
6 |
Прокладка заглушки |
| 5 |
31204-П |
10 |
Шайба |
| 6 |
236-1005159 |
10 |
Болт крышки коренного подшипника |
| 7 |
236-1002265-А |
1 |
Прокладка крышки шестерен распределения левая |
| 8 |
252136-П2 |
14 |
Шайба |
| 9 |
200325-П29 |
10 |
Болт |
| 10 |
236-1002272 |
1 |
Маслоотражатель |
| 11 |
201-1005034-Б4 |
1 |
Манжета коленчатого вала передняя в сборе |
| 12 |
200827-П29 |
4 |
Болт |
| 13 |
252138-П2 |
4 |
Шайба |
| 14 |
236-1001020-А |
1 |
Кронштейн передней опоры |
| 15 |
200328-П29 |
2 |
Болт |
| 16 |
236-1002260-Б3 |
1 |
Крышка шестерен распределения в сборе |
| 18 |
236-1002258-А2 |
1 |
Прокладка верхней крышки блока |
| 19 |
236-1002255-В3 |
1 |
Крышка блока верхняя в сборе |
| 20 |
236-1002283-А |
1 |
Прокладка |
| 21 |
312534-П2 |
1 |
Шайба |
| 22 |
250513-П29 |
3 |
Гайка |
| 23 |
236-1005180-А |
5 |
Болт стяжной короткий |
| 24 |
238-1111620 |
1 |
Трубка отвода масла от ТНВД |
| 25 |
310096-П2 |
2 |
Болт |
| 26 |
312326-П34 |
4 |
Шайба |
| |
238-1002311-А |
1 |
Картер маховика в сборе |
| 27 |
238-1002310-В6 |
1 |
Картер маховика в сборе |
| 28 |
236-1002314-Б |
1 |
Прокладка картера маховика |
| |
238Н-1002314 |
1 |
Прокладка картера маховика |
| 29 |
310044-П29 |
10 |
Болт |
| 30 |
252137-П2 |
10 |
Шайба |
| 31 |
236-1002333 |
1 |
Указатель верхней мертвой точки поршня |
| 32 |
236-1002318 |
1 |
Крышка люка картера |
| 33 |
252135-П2 |
12 |
Шайба |
| 34 |
201454-П29 |
12 |
Болт |
| 35 |
236-1005160-А3 |
1 |
Манжета коленчатого вала задняя в сборе |
| 36 |
236-1002315 |
1 |
Маслоотражатель |
| 37 |
238Н-1011520-А |
1 |
Трубка подвода масла в систему охлаждения поршней |
| 39 |
314537-П |
2 |
Угольник |
| 40 |
238Н-1011426-В |
1 |
Труба правая |
| 41 |
262518-П2 |
1 |
Пробка |
| 42 |
238Н-1011445-А |
8 |
Форсунка |
| 43 |
204-1011371 |
2 |
Шайба |
| 44 |
238Н-1011432 |
2 |
Втулка упорная боковая |
| 45 |
312482-П34 |
2 |
Шайба |
| 46 |
200458-П29 |
2 |
Болт |
| 47 |
238Н-1011427-В |
1 |
Труба системы охлаждения поршней левая в сборе |
| 48 |
238Н-1011428-В |
1 |
Труба левая |
| |
238Н-1002306 |
1 |
Комплект картера маховика с трубами охлаждения поршней левая в сборе |
| 49 |
238Н-1011440-Б2 |
1 |
Втулка-клапан системы смазки в сборе |
| 50 |
22077-ЭП2 |
1 |
Винт |
| 51 |
252133-П2 |
1 |
Шайба |
| 52 |
238Н-1011458 |
1 |
Упор пружины |
| 53 |
238Н-1011456 |
1 |
Пружина |
| 54 |
312347-П29 |
2 |
Шайба регулировочная |
| 55 |
238Н-1011442-Б2 |
1 |
Корпус |
| 56 |
238Н-1011450-А |
1 |
Плунжер в сборе |
| 57 |
240-1005586 |
1 |
Кольцо уплотнительное |
Головка цилиндров двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1003013-Д3 |
2 |
Головка цилиндров в сборе |
| 2 |
238-1003206-А3 |
2 |
Прокладка головки цилиндров в сборе |
| 3 |
238-1003210-В6 |
2 |
Прокладка головки цилиндров в сборе |
| 4 |
2 248 312 800 |
8 |
Кольцо Ф-4 фторопластовое |
| 5 |
236-1003108-Б |
8 |
Седло впускного клапана |
| 6 |
236-1003110-В4 |
8 |
Седло выпускного клапана |
| 7 |
313934-П |
14 |
Заглушка |
| 8 |
236-1003330 |
4 |
Рым-болт |
| 9 |
312472-П |
8 |
Шайба |
| 10 |
236-1007032-БР |
16 |
Втулка клапана направляющая |
| 11 |
236-1003114-В2 |
8 |
Кольцо уплотнительное |
| 12 |
236-1003112-В |
8 |
Стакан форсунки |
| 13 |
236-1003113 |
8 |
Гайка крепления стакана |
| 14 |
236-1007262 |
8 |
Манжета впускного клапана в сборе |
| 15 |
238-1003270 |
2 |
Прокладка крышки |
| 16 |
238-1003244-А |
1 |
Крышка головки цилиндров с болтами в сборе |
| 17 |
238-1003260-Б |
1 |
Крышка головки цилиндров |
| 18 |
204А-1003278 |
8 |
Прокладки |
| 19 |
236-1003272 |
8 |
Болт крепления крышки |
| 20 |
258039-П29 |
8 |
Шплинт |
| 21 |
313992-П |
8 |
Заглушка |
| 22 |
201-1114060-А |
1 |
Крышка маслоналивного патрубка |
| 23 |
201-1114064-А |
1 |
Цепочка |
| 24 |
238-1003261-В2 |
1 |
Крышка головки цилиндров с ребрами и патрубком в сборе |
| 25 |
238-1003256-В3 |
1 |
Крышка головки цилиндров с сапуном в сборе |
| 26 |
311423-П5 |
42 |
Гайка |
| 27 |
312399-П2 |
42 |
Шайба |
| 28 |
236-1003016-Б2 |
42 |
Шпилька крепления головки цилиндров |

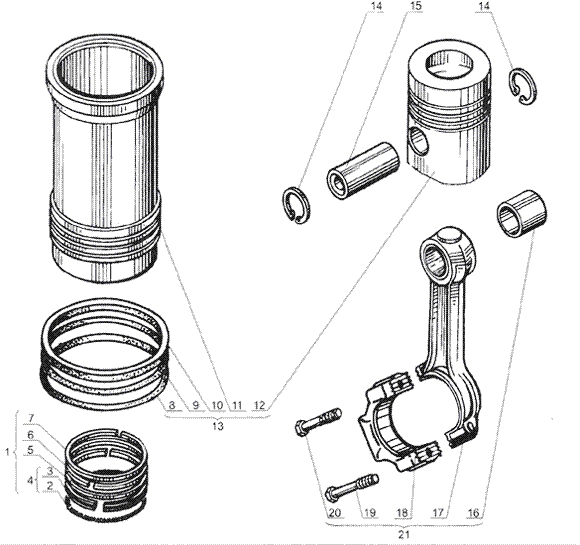

Поршень и шатун двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1001002-А3 |
8 |
Кольца поршневые, комплект на один поршень |
| 2 |
236-1004038-Б |
8 |
Расширитель маслосъемного кольца |
| 3 |
236-1004035-В |
8 |
Кольцо поршневое маслосъемное |
| 4 |
236-1004034 |
8 |
Кольцо поршневое маслосъемное с расширителем в сборе |
| 5 |
236-1004032-А3 |
8 |
Кольцо поршневое компрессионное |
| 6 |
236-1004025-В |
8 |
Кольцо поршневое компрессионное |
| 7 |
236-1004030-А2 |
8 |
Кольцо поршневое компрессионное верхнее |
| 8 |
236-1002023 |
8 |
Кольцо уплотнительное |
| 9 |
236-1002024-А |
8 |
Кольцо уплотнительное |
| 10 |
236-1002040 |
8 |
Кольцо антикавитационное |
| 11 |
236-1002021-А2 |
8 |
Гильза цилиндра |
| 12 |
238НБ-1004015-Б3 |
8 |
Поршень |
| 13 |
238Б-1004008 |
8 |
Гильза,поршень, уплотнительные и антикавитационные кольца, комплект на один цилиндр |
| 14 |
236-1004022-Б |
16 |
Кольцо стопорное |
| 15 |
236-1004020 |
8 |
Палец поршневой |
| 16 |
236-1004052-В |
8 |
Втулка шатуна |
| 17 |
236-1004050-В3 |
8 |
Шатун |
| 18 |
236-1004055-Г2 |
8 |
Крышка шатуна |
| 19 |
236-1004063-Б2 |
8 |
Болт крышки шатуна длинный |
| 20 |
236-1004062-Б2 |
8 |
Болт крышки шатуна короткий |
| 21 |
236-1004045-Б3 |
8 |
Шатун в сборе |
Коленчатый вал двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310040-П29 |
1 |
Болт |
| 2 |
201-1005066 |
1 |
Шайба |
| 3 |
236-1005061-Б |
1 |
Шкив |
| 4 |
236-1005055 |
1 |
Гайка кольцевая |
| 5 |
236-1005056-А |
1 |
Шайба замковая |
| 6 |
236-1005043 |
1 |
Маслоотражатель передний |
| 7 |
238Н-1005015 |
1 |
Вал коленчатый с противовесами |
| 8 |
238Н-1000107-А |
1 |
Вал коленчатый с вкладышами подшипников, комплект |
| 9 |
238-1000104-В2 |
1 |
Вкладыши шатунных подшипников 88 мм, комплект |
| 10 |
238Н-1005009-А |
1 |
Вал коленчатый в сборе |
| 11 |
238-1000102-В2 |
1 |
Вкладыши коренных подшипников 110мм, комплект |
| 11 |
238-1000102-В2-Р1 |
1 |
Вкладыши коренных подшипников 109,75 мм, комплект |
| 11 |
238-1000102-В2-Р2 |
1 |
Вкладыши коренных подшипников 109,50 мм, комплект |
| 11 |
238-1000102-В2-Р3 |
1 |
Вкладаши коренных подшипников 109,25 мм, комплект |
| 11 |
238-1000102-В2-Р4 |
1 |
Вкладаши коренных подшипников 109 мм, комплект |
| 11 |
238-1000102-В2-Р5 |
1 |
Вкладаши коренных подшипников 108,75 мм, комплект |
| 11 |
238-1000102-В2-Р6 |
1 |
Вкладаши коренных подшипников 108,50 мм, комплект |
| 12 |
238-1000104-В2-Р1 |
1 |
Вкладаши шатунных подшипников 87,75 мм, комплект |
| 12 |
238-1000104-В2-Р2 |
1 |
Вкладаши шатунных подшипников 87,50 мм, комплект |
| 12 |
238-1000104-В2-Р3 |
1 |
Вкладаши шатунных подшипников 87,25 мм, комплект |
| 12 |
238-1000104-В2-Р4 |
1 |
Вкладаши шатунных подшипников 87 мм комплект |
| 12 |
238-1000104-В2-Р5 |
1 |
Вкладаши шатунных подшипников 86,75 мм, комплект |
| 12 |
238-1000104-В2-Р6 |
1 |
Вкладаши шатунных подшипников 86,50 мм, комплект |
| 13 |
313933-П |
8 |
Заглушка |
| 14 |
236-1004058-В |
16 |
Вкладыш нижней головки шатуна |
| 15 |
236-1005170-В |
5 |
Владыш подшипника коленчатого вала верхний |
| 16 |
236-1005042 |
1 |
Маслоотражатель задний |
| 17 |
236-1005169 |
2 |
Штифт полукольца |
| 18 |
236-1005183-Д |
4 |
Полукольцо |
| 19 |
236-1005129-Б |
2 |
Пластина замковая левая |
| 20 |
236-1005128-А |
2 |
Пластина замковая правая |
| 21 |
236-1005127-А |
8 |
Болт крепления маховика |
| 22 |
238-1005115-К |
1 |
Маховик в сборе |
| |
238-1005115-Е2 |
1 |
Маховик в сборе |
| 23 |
238-1005115-Ж |
1 |
Маховик в сборе |
| 24 |
236-1005125-Б |
1 |
Обод |
| |
236-1005125-А |
1 |
Обод |
| 25 |
236-1005171-В |
5 |
Вкладыш нижней |
| 26 |
312579-П29 |
12 |
Шайба |
| 27 |
201501-П29 |
12 |
Болт крепления обода |
| 28 |
236-1005030-А |
1 |
Шестерня распределительная |
| 29 |
314006-П2 |
3 |
Шпонка сегментная |
| 30 |
238-1005026-Б |
1 |
Противовес передний |
| 31 |
238П-1005061 |
1 |
Шкив |
Распределительный вал двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238Б-1006015 |
1 |
Вал распределительный |
| 2 |
314008-П2 |
1 |
Шпонка |
| 3 |
310130-П2 |
6 |
Болт |
| 4 |
252156-П2 |
6 |
Шайба |
| 5 |
311412-П2 |
1 |
Гайка |
| 6 |
312580-П2 |
1 |
Шайба замковая |
| 7 |
236-1006214-Г2 |
1 |
Шестерня |
| 8 |
236-1029116-А |
1 |
Шестерня ведущая |
| 9 |
236-1006236-Б |
1 |
Фланец упорный |
| 10 |
236-1006026-А |
1 |
Втулка передняя |
| 11 |
236-1006037-А |
4 |
Втулка |
| 12 |
312538-П2 |
2 |
Шайба |
| 13 |
310129-П2 |
2 |
Болт фланца |
Клапаны и толкатели двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1007247-Б |
1 |
Втулка оси задняя |
| 2 |
236-1007236 |
2 |
Ось толкателей крайняя |
| 3 |
236-1007186 |
32 |
Втулка толателя |
| 4 |
236-1007246 |
3 |
Втулка толателя промежуточная |
| 5 |
236-1007242 |
2 |
Ось толкателя средняя |
| 6 |
236-1007248 |
4 |
Втулка распорная |
| 7 |
236-1007244 |
1 |
Втулка оси передняя |
| 8 |
236-1007180 |
16 |
Толкатель |
| 9 |
201.101 |
16 |
Ось ролика |
| 10 |
4 694 161 251 |
416 |
Ролик 1,5х13,8 А5 |
| 11 |
201.101 |
16 |
Ролик толкателя |
| 12 |
236-1007176-А |
16 |
Штанга толкателя |
| 13 |
236-1007148-Б |
16 |
Винт регулировочный |
| 14 |
311516-П15 |
16 |
Гайка |
| 15 |
236-1007144-В |
16 |
Коромысло клапана |
| 16 |
236-1007118-В |
16 |
Втулка коромысла |
| 17 |
236-1007103-А |
16 |
Кольцо пружинное |
| 18 |
312392-П2 |
16 |
Шайба |
| 19 |
236-1007024-В |
16 |
Тарелка пружин |
| 20 |
236-1007015-В4 |
8 |
Клапан выпускной |
| 21 |
236-1007028-А |
32 |
Сухарь |
| 22 |
236-1007026-Б |
16 |
Втулка тарелки |
| 23 |
310124-П2 |
16 |
Болт |
| 24 |
236-1007091-Б2 |
16 |
Ось коромысла |
| 25 |
236-1007020 |
16 |
Пружина наружная |
| 26 |
236-1007021 |
16 |
Пружина внутренняя |
| 27 |
236-1007010-В |
8 |
Клапан впускной |
| 28 |
236-1007025-Б |
16 |
Шайба пружин |

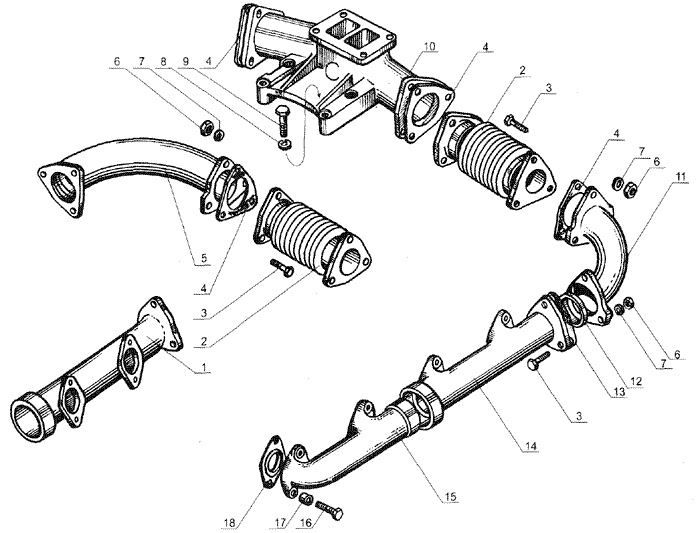

Газопровод двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238Ф-1008017 |
1 |
Коллектор выпускной правый задний |
| 2 |
238НБ-1008088-А |
2 |
Сильфон |
| 3 |
310228-П |
18 |
Болт трубы |
| 4 |
238НБ-1008054 |
4 |
Прокладка |
| 5 |
238Ф-1008043-Б |
1 |
Труба подводящая правая |
| 6 |
250512-П5 |
18 |
Гайка |
| 7 |
312300-П2 |
18 |
Шайба |
| 8 |
252136-П2 |
4 |
Шайба |
| 9 |
200320-П29 |
4 |
Болт патрубка |
| 10 |
238ФФ-1008482 |
1 |
Патрубок-кронштейн |
| 11 |
238Ф-1008042-Б |
1 |
Труба подводящая левая |
| 12 |
238Н-1008048 |
2 |
Втулка центрирующая |
| 13 |
238Н-1008058 |
2 |
Прокладка |
| 14 |
238Ф-1008026 |
1 |
Коллектор выпускной левый задний |
| |
238Ф-1008018 |
1 |
Коллектор выпускной левый задний |
| 15 |
238Ф-1008022 |
2 |
Коллектор выпускной передний |
| 16 |
240Н-1008504 |
16 |
Болт |
| 17 |
240Н-1008510 |
16 |
Втулка |
| 18 |
238Ф-1008027 |
8 |
Прокладка |
Масляный картер двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1009040-А |
1 |
Прокладка |
| 2 |
238Ф-1009010 |
1 |
Картер маслянный |
| 2 |
238-1009010 |
1 |
Картер маслянный |
| 3 |
252135-П2 |
36 |
Шайба |
| 4 |
201456-П29 |
36 |
Болт |
| 5 |
201-1009042-Б |
1 |
Прокладка пробки |
| 6 |
316180-П2 |
1 |
Пробка сливная |
| 7 |
312326-П34 |
1 |
Шайба |
| 8 |
236-1009059-Г |
1 |
Трубка указателя |
| 9 |
236-1009050-Б |
1 |
Указатель уровня масла |
Масляный насос двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1011217-В2 |
1 |
Фланец упорный |
| 2 |
236-101230-А |
1 |
Шестерня ведомая |
| 3 |
236-1011202-А |
1 |
Шестерня промежуточная |
| 4 |
236-1011208-В |
1 |
Ось промежуточной шестерни |
| 5 |
310254-П2 |
2 |
Болт |
| 6 |
252136-П2 |
2 |
Шайба |
| 7 |
236-1011015-Г |
1 |
Корпус нагнетающей секции |
| 8 |
252137-П2 |
2 |
Шайба |
| 9 |
310156-П2 |
2 |
Болт |
| 10 |
4 598 246 257 |
2 |
Шпонка |
| |
236-1011040-Б |
1 |
Шестерня ведущая нагнетающей секции |
| 11 |
236-1011045-Б |
1 |
Шестерня ведущая нагнетающей секции |
| 12 |
4 691 183 460 |
1 |
Шарик стопорный |
| 13 |
236-1011014-В3 |
1 |
Маслянный насос |
| 14 |
236-1011380 |
1 |
Прокладка |
| 15 |
236-1011114 |
1 |
Шестерня ведомая радиаторной секции |
| 16 |
236-1011100 |
1 |
Шестерня ведущая радиаторной секции |
| 17 |
236-1011019-В |
1 |
Корпус радиаторной секции |
| 18 |
252135-П2 |
10 |
Шайба |
| 19 |
200270-П2 |
4 |
Болт |
| 20 |
236-1011365-В |
1 |
Корпус предохранительного клапана |
| 21 |
236-1011364-Б |
1 |
Плунжер |
| 22 |
236-1011420-В |
1 |
Труба отводящая |
| 23 |
2011458-П29 |
4 |
Болт |
| 24 |
236-1011368-В |
1 |
Пружина предохранительного клапана |
| 25 |
312559-П2 |
1 |
Шайба |
| |
236-1011363-Б2 |
1 |
Клапан предохранительный |
| 26 |
236-1011358-А |
3 |
Прокладка |
| 27 |
236-1011049 |
1 |
Проставка |
| 28 |
240-101157 |
1 |
Пружина |
| 29 |
236-1011056-А |
1 |
Клапан дифференциальный |
| 30 |
236-1011025-Б |
1 |
Ось ведомых шестерен |
| 31 |
236-1011032-Б |
1 |
Шестерня ведомая нагнетающей секции |
| |
236-1011030-Б |
1 |
Шестерня ведомая нагнетающей секции |
| 32 |
240-1005586 |
2 |
Кольцо |
| 33 |
236-1011042-Б |
1 |
Валик ведущий |
| 34 |
236-1011352-В |
1 |
Труба отводящая |
| 35 |
312571-П2 |
1 |
Шайба |
| 36 |
236-1011058-Б |
1 |
Пружина |
| 37 |
236-1011048-Б |
1 |
Клапан редукционный |
| 38 |
201458-П29 |
2 |
Болт |
| 39 |
236-1011296 |
1 |
Прокладка |
| 40 |
314612-П29 |
1 |
Штуцер |
| 41 |
236-1011098-Б3 |
1 |
Трубка подводящая |
| 42 |
314537-П |
1 |
Угольник |
| 43 |
238Ф-1011398-А2 |
1 |
Труба всасывающая |
| |
238-1011398-В |
1 |
Трубка всасывающая |
| |
238В-1011398-Б3 |
1 |
Труба всасывающая |
| 44 |
204Б-1011300 |
1 |
Чашка заборника |
| 45 |
204А-1011310-В |
1 |
Сетка |
| 46 |
252005-П2 |
2 |
Шайба |
| 47 |
206513-П2 |
2 |
Болт |
| 48 |
258254-П29 |
1 |
Шплинт-проволока |
| 49 |
204А-1011318-Б |
1 |
Крючок |
| 50 |
238Ф-1011400-В |
1 |
Труба всасывающая с фланцами |

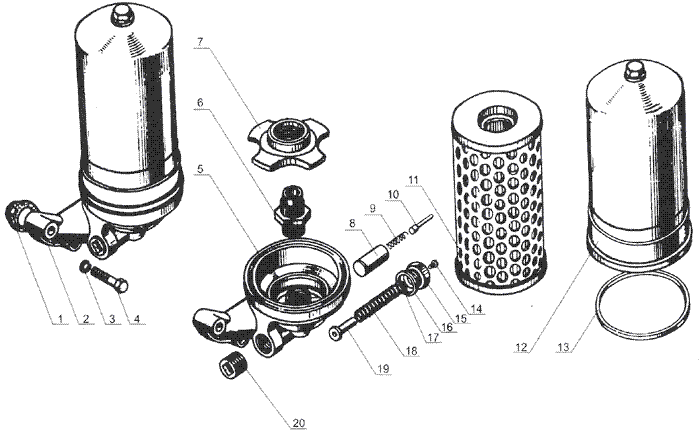

Фильтр грубой очистки масла двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1012038-12 |
1 |
Элемент фильтрующий в упаковке |
| 1 |
236-1012100 |
2 |
Прокладка корпуса |
| 2 |
238Б-1012010-А |
1 |
Фильтр маслянный в сборе |
| 3 |
252136-П2 |
4 |
Шайба |
| 4 |
201505-П29 |
4 |
Болт |
| 5 |
238Б-1012020-Б |
1 |
Корпус фильтра |
| 6 |
840.1012127-10 |
1 |
Штуцер корпуса |
| 7 |
840.1012051-10 |
1 |
Крышка |
| 8 |
206Д-1011055-А |
1 |
Плунжер клапана |
| 9 |
240-1017291 |
1 |
Пружина |
| 10 |
240-1017292 |
1 |
Шток |
| 11 |
840.1012040-12 |
1 |
Элемент фильтрующий |
| |
840.1012046-20 |
1 |
Пружина колпака |
| 12 |
238Б-1012077-Б |
1 |
Колпак с пружиной в сборе |
| 13 |
840.1012083-10 |
1 |
Кольцо |
| 14 |
220048-П29 |
1 |
Винт |
| 15 |
240-1017293-Б |
1 |
Пробка клапана |
| 16 |
206Д-1011066 |
1 |
Прокладка |
| 17 |
312347-П29 |
3 |
Шайба |
| 18 |
236-1012058 |
1 |
Пружина колпака |
| 19 |
240-1017286 |
1 |
Корпус сигнализатора |
| 20 |
262519-П2 |
1 |
Пробка |

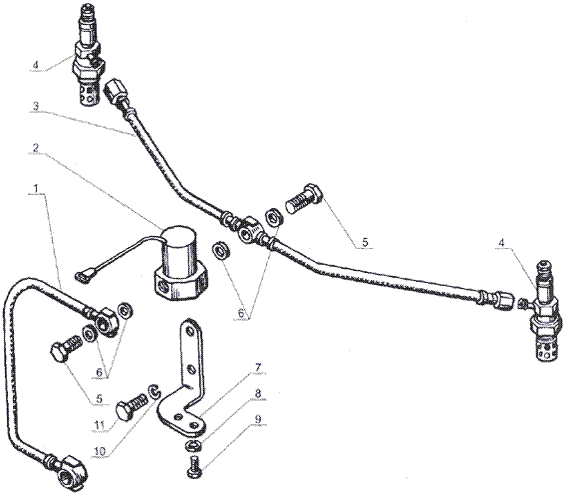

Электрофакельное устройство двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1022826-Б |
1 |
Трубка |
| |
238-1022826 |
1 |
Трубка |
| 2 |
1102.37 |
1 |
Клапан электромагнитный |
| 3 |
238-1022840 |
1 |
Трубка |
| 4 |
1112.37 |
2 |
Свеча запальная |
| 5 |
310122-П29 |
2 |
Болт |
| 6 |
312482-П34 |
4 |
Шайба |
| 7 |
238Ф-1022815 |
1 |
Кронштейн клапан |
| 8 |
252134-П2 |
2 |
Шайба |
| 9 |
201416-П29 |
2 |
Болт |
| 10 |
252135-П2 |
2 |
Шайба |
| 11 |
201452-П29 |
2 |
Болт |

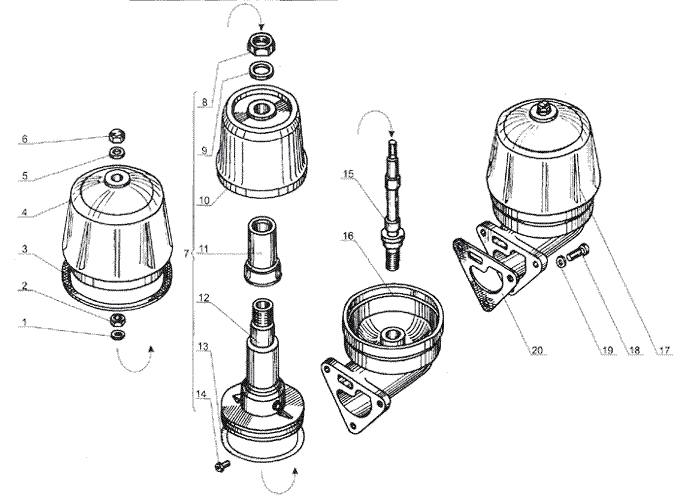

Фильтр центробежной очистки масла двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
312672-П |
1 |
Шайба упорная |
| 2 |
250615-П2 |
1 |
Гайка |
| 3 |
236-1028162 |
1 |
Прокладка |
| 4 |
236-1028250 |
1 |
Колпак фильтра |
| 5 |
312310-П34 |
1 |
Шайба упорная |
| 6 |
312103-П29 |
1 |
Гайка |
| 7 |
236-1028180 |
1 |
Ротор |
| 8 |
311808-П2 |
1 |
Гайка |
| 9 |
312497-П2 |
1 |
Шайба |
| 10 |
236-1028242 |
1 |
Колпак ротора |
| 11 |
236-1028160 |
1 |
Отражатель |
| 12 |
236-1028185 |
1 |
Корпус ротора |
| 13 |
236-1028246 |
1 |
Кольцо уплотнительное |
| 14 |
236-1028238 |
2 |
Жиклер |
| 15 |
236-1028031-А2 |
1 |
Ось ротора |
| 16 |
236-1028020-Б |
1 |
Корпус фильтра |
| 17 |
236-1028010 |
1 |
Фильтр центробежной очистки масла |
| 18 |
201499-П29 |
3 |
Болт |
| 19 |
252136-П2 |
3 |
Шайба |
| 20 |
236-1028122 |
1 |
Прокладка |

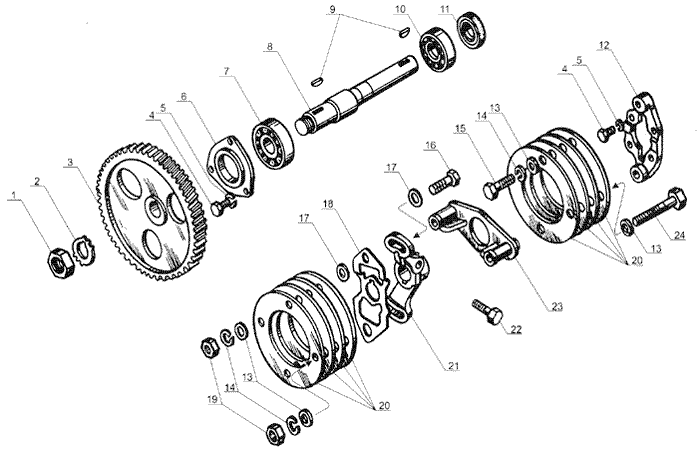

Привод топливного насоса двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
250661-П2 |
1 |
Гайка стяжная |
| 2 |
312510-П2 |
1 |
Шайба |
| 3 |
236-1029122-А |
1 |
Шестерня ведомая |
| 4 |
201456-П29 |
7 |
Болт |
| 5 |
252135-П2 |
7 |
Шайба |
| 6 |
236-1308107 |
1 |
Фланец упорный |
| 7 |
4 612 133 873 |
1 |
Подшипник 305 |
| 8 |
236-1029154-Б2 |
1 |
Вал ведомой шестерни |
| 9 |
314042-П2 |
2 |
Шпонка |
| 10 |
4 612 121 626 |
1 |
Подшипник 6-205К |
| 11 |
236-1029240 |
1 |
Манжета в сборе |
| 12 |
236-1029286-Б |
1 |
Полумуфта ведомая |
| 13 |
252006-П29 |
8 |
Шайба |
| 14 |
252156-П2 |
6 |
Шайба |
| 15 |
310111-П29 |
2 |
Болт |
| 16 |
310103-П29 |
2 |
Болт |
| 17 |
312681-П2 |
4 |
Шайба |
| 18 |
236-1029265 |
1 |
Пластина центрирующая |
| 19 |
4 595 561 057 |
4 |
Гайка |
| 20 |
236-1029274 |
8 |
Пластина |
| 21 |
236-1029264-Г |
1 |
Фланец полумуфты |
| 22 |
240-1029284-В |
1 |
Болт |
| 23 |
236-1029268-Г |
1 |
Полумуфта ведущая |
| 24 |
4 593 481 571 |
2 |
Болт |

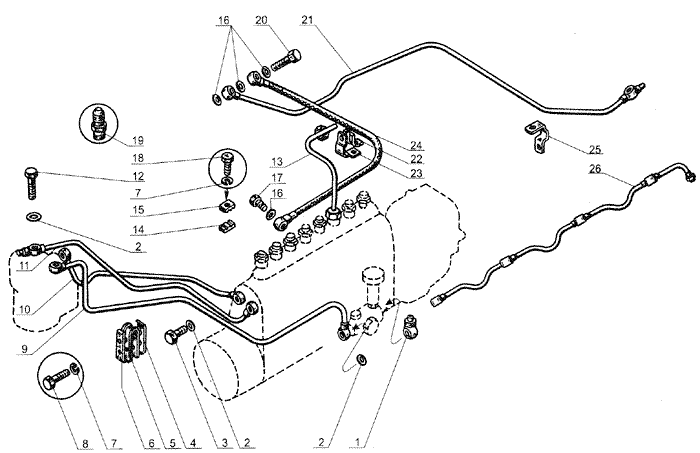

Топливные трубопроводы двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1104430 |
1 |
Наконечник трубки |
| 2 |
312326-П34 |
11 |
Шайба |
| 3 |
310096-П2 |
4 |
Болт |
| 4 |
236-1104440 |
1 |
Скоба |
| 5 |
236-1104457-Б |
1 |
Прокладка |
| 6 |
236-1104441 |
1 |
Скоба |
| 7 |
252134-П2 |
6 |
Шайба |
| 8 |
201422-П29 |
2 |
Болт |
| 9 |
238-1104422-В |
1 |
Трубка отводящая |
| 10 |
236-1104426-В |
1 |
Трубка отводящая |
| 11 |
236-1104384 |
1 |
Трубка отводящая |
| 12 |
310260-П2 |
2 |
Болт |
| 13 |
238-1104308 |
8 |
Трубка насоса высокого давления |
| 14 |
238-1104459-Б |
4 |
Колодка |
| 15 |
236-1104458 |
4 |
Колодка |
| 16 |
312482-П34 |
23 |
Шайба |
| 17 |
310239-П29 |
1 |
Болт |
| 18 |
201420-П29 |
4 |
Болт |
| 19 |
314656-П29 |
2 |
Штуцер |
| 20 |
310122-П22 |
10 |
Болт |
| 21 |
238-1104346-В |
1 |
Трубка отводящая |
| 22 |
240-1104337 |
1 |
Прокладка |
| 23 |
315492-П29 |
1 |
Кляммер |
| 24 |
236-1104334 |
1 |
Трубка отводящая |
| 25 |
315484-П29 |
2 |
Кляммер |
| 26 |
238-1104370-Б |
2 |
Трубка дренажная |

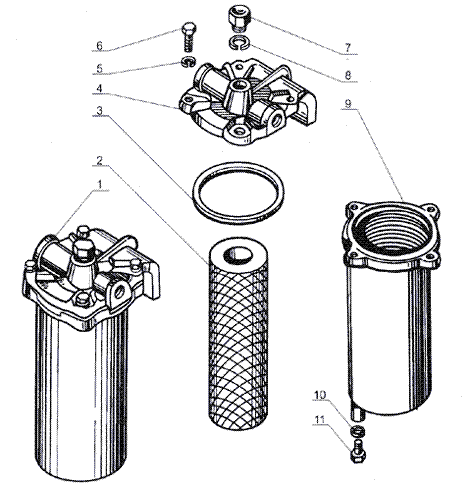

Фильтр грубой очистки топлива двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
204А-1105510-Б |
1 |
Фильтр грубой очистки топлива |
| 2 |
201-1105538 |
1 |
Элемент фильтрующий |
| |
201-1105540 |
1 |
Элемент фильтрующий в упаковке |
| 3 |
201-1105552-А |
1 |
Прокладка |
| 4 |
201-1105550 |
1 |
Крышка |
| 5 |
252135-П2 |
4 |
Шайба |
| 6 |
201460-П29 |
4 |
Болт |
| 7 |
201-1117124 |
1 |
Пробка |
| 8 |
201-1015624 |
1 |
Прокладка |
| 9 |
201-1105516 |
1 |
Корпус |
| 10 |
312482-П |
1 |
Шайба |
| 11 |
316-184-П29 |
1 |
Пробка |

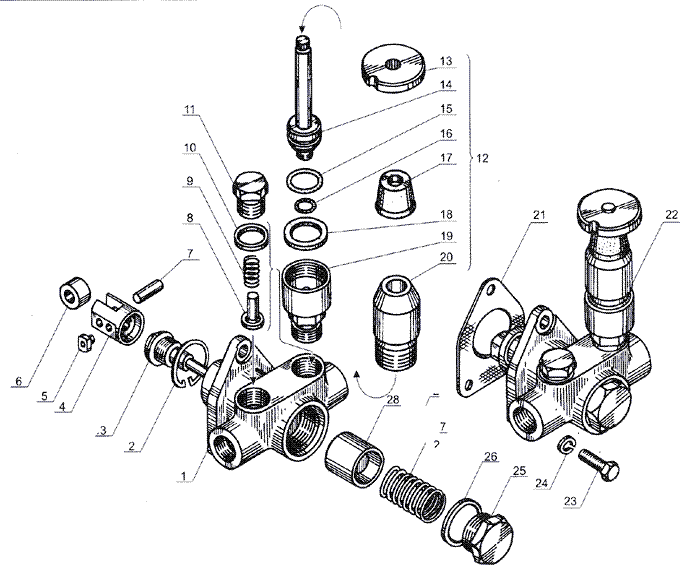

Топливоподкачивающий насос двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1106213-Б |
1 |
Корпус топливоподкачивающего насоса в сборе |
| 2 |
236-1106256 |
1 |
Кольцо стопорное |
| 3 |
33.1106 |
1 |
Шток толкателя с втулкой в сборе |
| 4 |
236-1106240 |
1 |
Толкатель поршня |
| 5 |
236-1106246 |
2 |
Сухарь толкателя |
| 6 |
236-1106242 |
1 |
Ролик толкателя |
| 7 |
42.1106244-10 |
1 |
Ось ролика |
| 8 |
236-1106264 |
2 |
Клапан насоса |
| 9 |
236-1106272 |
2 |
Пружина клапана |
| 10 |
852212 |
2 |
Шайба |
| 11 |
236-1106276 |
1 |
Пробка |
| 12 |
236-1106288-В |
1 |
Насос топливоподкачивающий в сборе |
| 13 |
236-1106314-В |
1 |
Рукоятка |
| 14 |
236-1103298-Е |
1 |
Поршень со штоком в сборе |
| 15 |
236-1110479 |
1 |
Кольцо уплотнительное |
| 16 |
2 531 113 053 |
1 |
Кольцо 006-010-25-2-1 |
| 17 |
236-1106342 |
1 |
Колпачок |
| 18 |
236-1106306-Б |
1 |
Кольцо |
| 19 |
236-1106324-Г |
1 |
Корпус цилиндра |
| 20 |
236-1106292-Е |
1 |
Цилиндр |
| 21 |
240-1106285 |
1 |
Прокладка |
| 22 |
236-1106210-А2 |
1 |
Насос топливоподкачивающий в сборе |
| 23 |
201420-П29 |
3 |
Болт |
| 24 |
252134-П29 |
3 |
Шайба |
| 25 |
236-1106234-А |
1 |
Пробка пружины |
| 26 |
33.1112 |
1 |
Кольцо уплотнительное |
| 27 |
236-1106232 |
1 |
Пружина поршня |
| 28 |
236-1106228 |
1 |
Поршень насоса |

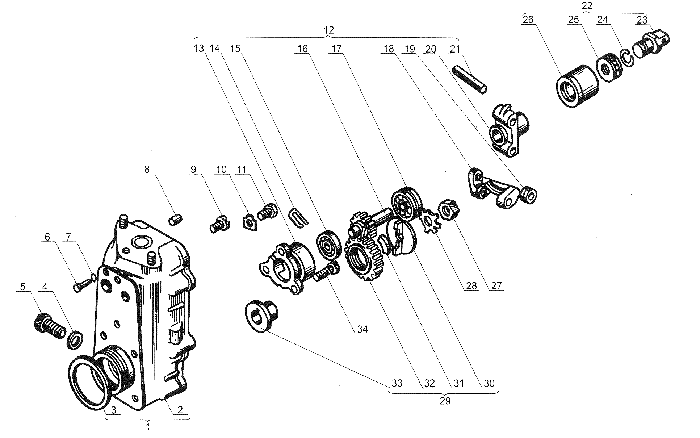

Корпус регулятора частоты вращения двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
807.111 |
1 |
Корпус регулятора в сборе |
| 2 |
807.111 |
1 |
Корпус регулятора |
| 3 |
236-1111196 |
1 |
Кольцо уплотнительное |
| 4 |
312630-П |
1 |
Шайба |
| 5 |
236-1111032 |
1 |
Ввертыш |
| 6 |
260003-П15 |
1 |
Палец |
| 7 |
2.53111e+009 |
1 |
Кольцо 005-008-19-2-2 |
| 8 |
258639-П15 |
3 |
Штифт |
| 9 |
311200-П29 |
3 |
Винт |
| 10 |
312529-П15 |
3 |
Шайба стопорная |
| 11 |
310139-П15 |
1 |
Болт |
| 12 |
236-1110040-А2 |
1 |
Державка грузов |
| 13 |
236-1110558-В |
1 |
Стакан |
| 14 |
236-1110042 |
1 |
Стопор пружинный |
| 15 |
200 |
1 |
Подшипник |
| 16 |
23-1110051-В |
1 |
Валик державки |
| 17 |
202 |
1 |
Подшипник |
| 18 |
236-1110045 |
2 |
Груз регулятора |
| 19 |
236-1110532 |
2 |
Ролик |
| 20 |
236-1110046-Б |
1 |
Державка грузов |
| 21 |
236-1110049 |
2 |
Ось |
| 22 |
236-1110060-А3 |
1 |
Муфта грузов в сборе |
| 23 |
236-111065-Б |
1 |
Пята упорная |
| 24 |
236-1110067 |
1 |
Кольцо пружинное |
| 25 |
8102 |
1 |
Подшипник |
| 26 |
60.1110062-02 |
1 |
Муфта грузов |
| 27 |
250634-П15 |
1 |
Гайка |
| 28 |
312556-П15 |
1 |
Шайба стопорная |
| 29 |
236-1110512 |
1 |
Демпфер |
| 30 |
236-1110521 |
1 |
Фланец |
| 31 |
236-1110517-Б2 |
4 |
Сухарь |
| 32 |
236-1110516-Б3 |
1 |
Шестерня |
| 33 |
236-1110518-Б |
1 |
Втулка |
| 34 |
310140-П15 |
2 |
Болт |

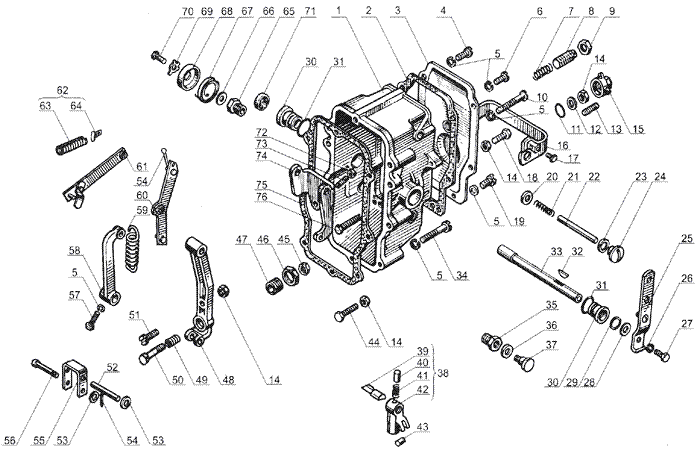

Регулятор частоты вращения двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
60.111 |
1 |
Крышка регулятора |
| 2 |
236-1110499-А3 |
1 |
Прокладка крышки смотрового люка |
| 3 |
60.1110498-01 |
1 |
Крышка смотрового люка |
| 4 |
310600-П15 |
2 |
Винт крепления крышки смотрового люка |
| 5 |
252154-П29 |
12 |
Шайба |
| 6 |
852380-П15 |
2 |
Винт крепления крышки смотрового люка |
| 7 |
236-1110490 |
1 |
Пружина буферная |
| 8 |
807.111 |
1 |
Корпус буферной пружины |
| 9 |
311211-П15 |
1 |
Гайка |
| 10 |
310612-П15 |
1 |
Винт крепления крышки смотрового люка |
| 11 |
2.53111e+009 |
1 |
Кольцо уплотнительное |
| 12 |
312370-П29 |
1 |
Шайба |
| 13 |
236-1110200 |
1 |
Винт регулировочный |
| 14 |
250508-П29 |
4 |
Гайка |
| 15 |
852920 |
1 |
Гайка колпачковая |
| 16 |
60.111 |
1 |
Скобы кулисы в сборе |
| 17 |
852000-П29 |
1 |
Болт |
| 18 |
8520003-П15 |
1 |
Болт регулировочный |
| 19 |
310611-П15 |
1 |
Винт крепления крышки смотрового люка |
| 20 |
312700-П15 |
1 |
Шайба |
| 21 |
236-111089 |
1 |
Пружина компенсационная |
| 22 |
236-1110088 |
1 |
Ось рычагов |
| 23 |
852205 |
2 |
Шайба |
| 24 |
852369-П15 |
2 |
Винт-заглушка |
| 25 |
236-1110151 |
1 |
Рычаг управления регулятором |
| 26 |
252134-П29 |
1 |
Шайба |
| 27 |
201418-П29 |
1 |
Болт |
| 28 |
312347-П15 |
1 |
Шайба |
| 29 |
236-1110482 |
1 |
Кольцо уплотнительное |
| 30 |
236-1110476-Б |
2 |
Втулка вала |
| 31 |
236-1110479 |
2 |
Кольцо уплотнительное |
| 32 |
314003-П |
1 |
Шпонка |
| 33 |
236-1110467 |
1 |
Вал рычага пружины |
| 34 |
852381-П15 |
5 |
Винт крепления крышки регулятора |
| 35 |
236-1110392 |
1 |
Ввертыш оси скобы |
| 36 |
236-1110390 |
1 |
Ось скобы |
| 37 |
852204 |
1 |
Шайба |
| 38 |
60.111 |
1 |
Кулиса в сборе |
| 39 |
236-1110136-Б |
1 |
Ось кулисы |
| 40 |
236-1110372-Б |
1 |
Фиксатор кулисы |
| 41 |
236-1110374-Б |
1 |
Пружина фиксатора |
| 42 |
60.111 |
1 |
Кулиса |
| 43 |
60.1110220-02 |
1 |
Ползун кулисы |
| 44 |
310142-П15 |
1 |
Болт регулировочный |
| 45 |
4.59554e+009 |
2 |
Гайка |
| 46 |
311512-П15 |
1 |
Контргайка |
| 47 |
240Б-1110416 |
1 |
Корпус пружины корректора |
| 48 |
238НБ-1110406-А2 |
1 |
Рычаг регулятора |
| 49 |
421.111 |
1 |
Пружина корректора |
| 50 |
902.1110412-10 |
1 |
Корректор |
| 51 |
852350-П15 |
1 |
Винт регулировочный |
| 52 |
236-1110066 |
1 |
Ось упорной пяты |
| 53 |
312370-П15 |
2 |
Шайба |
| 54 |
258012-П15 |
3 |
Шплинт разуодной |
| 55 |
236-1110433 |
1 |
Серьга регулятора |
| 56 |
317849-П15 |
1 |
Плец |
| 57 |
201418-П15 |
1 |
Болт |
| 58 |
236-1110466-А |
1 |
Рычаг пружины |
| 59 |
236-1110462 |
1 |
Пружина регулятора |
| 60 |
236-1110441-А |
1 |
Рычаг рейки |
| 61 |
807.1110454-02 |
1 |
Тяга рейки в сборе |
| 62 |
60.111 |
1 |
Пружина рычага рейки |
| 63 |
60.111 |
1 |
Зацеп пружины |
| 64 |
60.111 |
1 |
Пружина рычага в сборе |
| 65 |
236-1110134-Б |
1 |
Ввертыш оси кулисы |
| 66 |
236-14110394 |
1 |
Кольцо уплотнительное |
| 67 |
236-1110396 |
1 |
Пружина скобы кулисы возвратная |
| 68 |
236-1110398 |
1 |
Крышка возвратной пружины |
| 69 |
236-1110262 |
1 |
Шайба скобы кулисы |
| 70 |
201416-П29 |
1 |
Болт |
| 71 |
313955-П15 |
1 |
Заглушка |
| 72 |
250511-П15 |
1 |
Гайка |
| 73 |
852364-П15 |
1 |
Винт регулировояный |
| 74 |
236-1110080 |
1 |
Рычаг двуплечный |
| 75 |
236-1110154-А |
1 |
Прокладка крышки регулятора |
| 76 |
852372 |
1 |
Винт регулировочный |

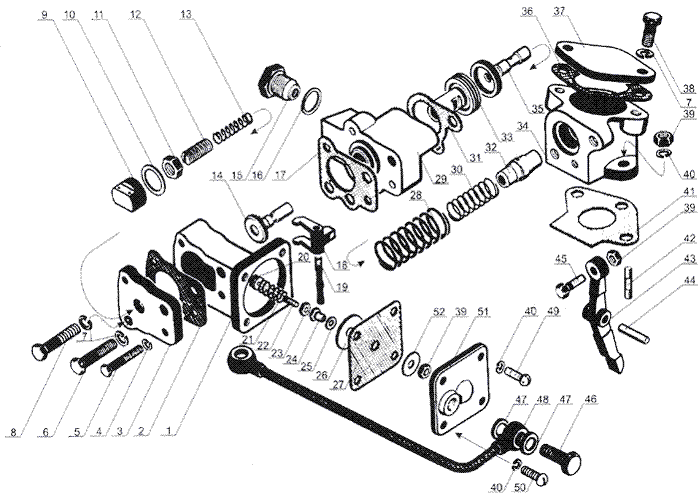

Корректор подачи топлива по поддуву двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
423.1110880-10 |
1 |
Корпус мембраны |
| 2 |
421.111 |
1 |
Прокладка крышки корректора |
| 3 |
423.111 |
1 |
Крышка корректора |
| 4 |
252134-П29 |
2 |
Шайба |
| 5 |
852011-П29 |
2 |
Болт крепления крышки корректора |
| 6 |
310048-П29 |
1 |
Болт крепления крышки корректора |
| 7 |
252135-П2 |
4 |
Шайба |
| 8 |
852017 |
1 |
Болт крепления крышки корректора |
| 9 |
421.111 |
1 |
Колпачок корпуса пружины |
| 10 |
312327-П |
1 |
Прокладка колпачка |
| 11 |
311448-П15 |
1 |
Гайка |
| 12 |
421.1110828-10 |
1 |
Корпус пружины |
| 13 |
421.1110826-20 |
1 |
Пружина корректора |
| 14 |
421.1110786-10 |
1 |
Золотник корректора |
| 15 |
42.1112 |
1 |
Ввертыш в сборе |
| 16 |
852619-П |
1 |
Шайба |
| 17 |
421.111 |
1 |
Прокладка корпуса мембраны |
| 18 |
421.111 |
1 |
Рычаг корректора |
| 19 |
421.111 |
1 |
Ось рычага |
| 20 |
318-85418 |
4 |
Шайба |
| 21 |
421.111 |
1 |
Пружина мембраны |
| 22 |
421.111 |
1 |
Шток мембраны |
| 23 |
318-85283 |
1 |
Гайка |
| 24 |
421.111 |
1 |
Втулка штока |
| 25 |
852921 |
1 |
Шайба |
| 26 |
421.111 |
1 |
Фланец |
| 27 |
421.1110878-01 |
1 |
Мембрана |
| 28 |
421.111 |
1 |
Пружина поршня |
| 29 |
423.111 |
1 |
Корпус корректора |
| 30 |
423.111 |
1 |
Пружина гильзы |
| 31 |
421.111 |
1 |
Прокладка корпуса корректора |
| 32 |
423.111 |
1 |
Гильза упора |
| 33 |
421.111 |
1 |
Поршень |
| 34 |
423.111 |
1 |
Проставка корректоора |
| 35 |
423.110925-10 |
1 |
Упор |
| 36 |
236-1014272 |
1 |
Прокладка фланца |
| 37 |
423.111 |
1 |
Фланец |
| 38 |
85010-П29 |
2 |
Болт |
| 39 |
250508-П29 |
4 |
Гайка |
| 40 |
252154-П29 |
6 |
Шайба |
| 41 |
423.111 |
1 |
Прокладка проставки |
| 42 |
4.59536e+009 |
2 |
Шпилька |
| 43 |
423.1110927-10 |
1 |
Рычаг корректора |
| 44 |
852753-П |
1 |
Штифт |
| 45 |
310062-П29 |
1 |
Болт рычага |
| 46 |
31022-П2 |
2 |
Болт |
| 47 |
312482-П34 |
4 |
Шайба |
| 48 |
238П-1111430 |
1 |
Трубка подвода воздуха к корректору |
| 49 |
310611-П29 |
1 |
Винт |
| 50 |
852378 |
3 |
Винт |
| 51 |
421.111 |
1 |
Крышка мембраны |
| 52 |
312325-П15 |
1 |
Шайба |
| |
423.1110860-10 |
1 |
Корректор подачи топлива по наддуву в сборе |

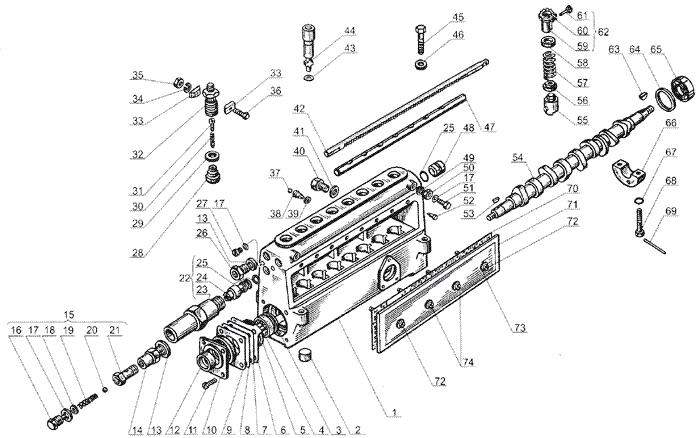

Топливный насос высокого давления двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
807.1111006-40 |
1 |
Топливный насос высокого давления в сборе |
| 1 |
80.1111021-30 |
1 |
Корпус насоса в сборе |
| |
236-1111042-А |
1 |
Втулка рейки |
| 2 |
236-1111027 |
8 |
Заглушка чашечная |
| 3 |
852606-П15 |
1 |
Шайба |
| 4 |
7205А |
1 |
Подшипник роликовый передний |
| 5 |
236-1111196 |
1 |
Кольцо уплотнительное |
| 6 |
60.1111280-10 |
1 |
Указатель начала подачи топлива |
| 7 |
236-1111193 |
2 |
Прокладка крышки |
| 8 |
236-1111194 |
3 |
Прокладка крышки |
| 9 |
236-1111195 |
3 |
Прокладка крышки |
| 10 |
60.1111182-10 |
1 |
Крышка подшипника |
| 11 |
311200-П29 |
4 |
Винтр |
| 12 |
2.53131e+009 |
1 |
Манжета 2,2-25х42-2 |
| 13 |
312630-П |
2 |
Шайба |
| 14 |
60.1111 |
1 |
Ввертыш клапана |
| 15 |
60.1111 |
1 |
Клапан перепускной в сборе |
| 16 |
60.1111 |
1 |
Пробка в сборе со штифтом |
| 17 |
852205 |
4 |
Прокладка |
| 18 |
852219 |
6 |
Шайба регулировочная |
| 19 |
33.1111289-10 |
1 |
Пружина |
| 20 |
3.31111e+008 |
1 |
Шарик |
| 21 |
60.1111 |
1 |
Корпус клапана |
| 22 |
236-1111236-Г |
1 |
Ограничитель мощности в сборе |
| 23 |
236-1111238-Е |
1 |
Втулка ограничителя мощности |
| 24 |
236-1111249-В |
1 |
Винт ограничения мощности |
| 25 |
236-1111245 |
3 |
Кольцо уплотнительное |
| 26 |
236-1111032 |
1 |
Ввертыш корпуса |
| 27 |
310704-П29 |
1 |
Винт |
| 28 |
901.1111102-10 |
8 |
Клапан нагнетальный в сборе |
| 29 |
60.1111 |
8 |
Прокладка клапана |
| 30 |
33.1111 |
8 |
Пружина клапана |
| 31 |
60.1111113-10 |
8 |
Упор клапана |
| 32 |
60.1111118-20 |
8 |
Штуцер топливного насоса |
| 33 |
60.1111 |
8 |
Сухарь штуцера |
| 34 |
252134-П29 |
4 |
Шайба |
| 35 |
250508-П29 |
4 |
Гайка |
| 36 |
201426-П29 |
4 |
Болт стяжной |
| 37 |
236-1111154-А |
1 |
Стопор винта |
| 38 |
310952-П15 |
1 |
Винт стопорный |
| 39 |
852204 |
1 |
Шайба |
| 40 |
236М-1111034-А |
2 |
Ввертыш корпуса |
| 41 |
312327-П |
2 |
Шайба |
| 42 |
238-1111040 |
1 |
Рейка топливного насоса высокого давления |
| 43 |
236М-1111083-А |
8 |
Кольцо уплотнительное |
| 44 |
60.1111074-21 |
8 |
Пара плунжеоная |
| 45 |
200276-П29 |
4 |
Болт крепления топливного насоса |
| 46 |
312356-П29 |
4 |
Шайба |
| 47 |
80.1111169-01 |
1 |
Экран |
| 48 |
80.1114 |
2 |
Пробка топливного канала |
| 49 |
852206 |
2 |
Шайба |
| 50 |
236-1111036 |
2 |
Ввертыш корпуса |
| 51 |
852882-П15 |
2 |
Пробка спуска воздуха |
| 52 |
236-1111122 |
8 |
Винт установочный втулки плунжера |
| 53 |
852800 |
1 |
Шпонка сегментная |
| 54 |
80.1111172-30 |
1 |
Вал кулачковый |
| 55 |
60.1111136-02 |
8 |
Толкатель плунжера в сборе |
| 56 |
236-1111151-Б |
8 |
Тарелка пружины нижняя |
| 57 |
236-1111148-Б |
8 |
Пружина толкателя |
| 58 |
236-1111150-Б |
8 |
Тарелка пружины верхняя |
| 59 |
236-1111064-Б |
8 |
Втулка зубчатого венца |
| 60 |
236-1111062 |
8 |
Венец зубчатый |
| 61 |
310607-П15 |
8 |
Винт |
| 62 |
236-1111060-Б |
8 |
Венец зубчатый в сборе |
| 63 |
314019-П |
1 |
Шпонка сегментная |
| 64 |
312439-П15 |
1 |
Шайба |
| 65 |
7204А |
1 |
Подшипник роликовый задний |
| 66 |
236-1111177-Б3 |
1 |
Опора кулачкового вала |
| 67 |
2.53111e+009 |
2 |
Кольцо 005-008-19-2-2 |
| 68 |
852011-П15 |
2 |
Болт опоры |
| 69 |
852702-П29 |
1 |
Шплинт-проволока |
| 70 |
238-1111226-А2 |
1 |
Прокладка крышки |
| 71 |
80.1111 |
1 |
Крышка насоса высокого давления |
| 72 |
236-1111227-Б |
2 |
Винт крепления крышки |
| 73 |
852203 |
4 |
Шайба |
| 74 |
236-1111229-Б |
2 |
Винт крепления крышки |
Форсунка двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310438-П2 |
8 |
Шпилька |
| 2 |
26.1112 |
8 |
Колпак форсунки |
| 3 |
236-1112163-Б2 |
8 |
Скоба |
| 4 |
312466П-2 |
8 |
Шайба |
| 5 |
250515-П2 |
8 |
Гайка |
| 6 |
311417-П15 |
8 |
Контргайка |
| 7 |
236-1112143-Б |
8 |
Гайка |
| 8 |
236-1112168-Б |
8 |
Винт |
| 9 |
236-1112140 |
8 |
Пружина |
| 10 |
261.111 |
8 |
Распылитель |
| 11 |
26.1112 |
8 |
Гайка |
| 12 |
312471-П |
8 |
Шайба |
| 13 |
236-1112134-Б3 |
8 |
Штанга |
| 14 |
312382-П |
8 |
Шайба |
| 15 |
236-1112200 |
8 |
Штуцер в сборе |
| 16 |
236-1112204 |
8 |
Штуцер |
| 17 |
236-1112224 |
8 |
Втулка |
| 18 |
236-1112208 |
8 |
Фильтр |
| 19 |
26.1112 |
8 |
Корпус форсунки |
| 20 |
236-1112225-Б2 |
8 |
Уплотнитель в сборе |
| 21 |
2.51598e+009 |
8 |
Пружина уплотнителя |
| 22 |
236-1112230-Б2 |
8 |
Уплотнитель штуцера |
| 23 |
261.111 |
8 |
Форсунка в сборе |
Впускной трубопровод двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238П-1115020-А |
1 |
Коллектор впускной правый |
| 1 |
238Ф-1115020-Б2 |
1 |
Коллектор впускной правый |
| 2 |
236-1115036-А2 |
2 |
Прокладка |
| 3 |
316105-П29 |
1 |
Пробка |
| 4 |
316603-П29 |
1 |
Ввертыш |
| 5 |
238Ф-1115032 |
1 |
Патрубок соеденительный |
| 6 |
216262-П29 |
4 |
Шпилька |
| 7 |
238Ф-1115132 |
1 |
Прокладка |
| 8 |
238Ф-115128-Б |
1 |
Патрубок впускной |
| 9 |
312662-П2 |
8 |
Шайба |
| 10 |
250513-П29 |
20 |
Гайка |
| 11 |
238Ф-1115048 |
1 |
Рукав |
| 12 |
238Ф-1115138 |
2 |
Хомут стяжной в сборе |
| 13 |
200315-П29 |
4 |
Болт |
| 14 |
236-1115026 |
8 |
Прокладка впускного коллектора |
| 15 |
238Ф-1115021-Б |
1 |
Коллектор впускной левый |
| 15 |
238Ф-1115021-Б |
1 |
Коллектор впускной левый |
| 16 |
216259-П29 |
16 |
Шпилька |
| 17 |
252136-П2 |
16 |
Шайба |
Фильтр тонкой очистки топлива двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1117010-А4 |
1 |
Фильтр |
| 2 |
252136-П2 |
2 |
Шайба |
| 3 |
250512-П29 |
2 |
Гайка |
| 4 |
312630-П34 |
1 |
Шайба жиклера |
| 5 |
240Н-1117147 |
1 |
Клапан-жиклер |
| 6 |
240Н-1117155 |
1 |
Жиклер |
| 7 |
4.69119e+009 |
1 |
Шарик |
| 8 |
240Н-1117158 |
1 |
Пружина |
| 9 |
252002-П29 |
2 |
Шайба |
| 10 |
240Н-1117160 |
1 |
Пробка |
| 11 |
316121-П29 |
1 |
Пробка |
| 12 |
201-1117122-Б |
1 |
Болт |
| 13 |
201-1117120 |
1 |
Прокладка |
| 14 |
236-1117028-Б |
1 |
Крышка |
| 15 |
201-1117116-А |
1 |
Прокладка верхняя |
| 16 |
201-1117118 |
1 |
Прокладка |
| 17 |
201-1117040-А |
1 |
Элемент фильтрующий |
| |
201-1117038-А |
1 |
Элемент фильтрующий в упаковке |
| 18 |
204А-1117029 |
1 |
Пружина |
| 19 |
201-1117016-Б2 |
1 |
Колпак |
| 20 |
312482-П34 |
1 |
Шайба |
| 21 |
316184-П29 |
1 |
Пробка сливная |
Турбокомпрессор двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
12.1118 |
1 |
Турбокомпрессор в сборе |
| 1 |
12.1118 |
1 |
Корпус компрессора в сборе |
| |
12.1118 |
1 |
Корпус компрессора |
| 2 |
12.1118 |
3 |
Болт |
| 3 |
2.53112e+009 |
3 |
Кольцо 01-044-75-2-5 |
| 4 |
12.1118 |
1 |
Вставка корпуса компрессора |
| 5 |
12.1118 |
1 |
Гайка |
| 6 |
12.1118 |
1 |
Колесо компрессора |
| 7 |
12.1118 |
1 |
Болт стороный |
| 8 |
12.1118 |
1 |
Проставка корпуса турбины |
| 9 |
12.1118 |
4 |
Кольцо уплотнительное |
| 10 |
12.1118 |
1 |
Корпус турбины |
| 11 |
12.1118 |
1 |
Корпус подшипников |
| 12 |
310437-П |
6 |
Шпилька |
| 13 |
12.1118 |
3 |
Пластина турбины |
| 14 |
12.1118 |
3 |
Пластина стопорная |
| 15 |
12.1118 |
6 |
Болт |
| 16 |
12.1118 |
1 |
Колесо турбины с валом |
| 17 |
12.1118 |
1 |
Подшипник радиальный |
| 18 |
12.1118 |
2 |
Шайба упорная |
| 19 |
12.1118 |
1 |
Шайба распорная |
| 20 |
12.1118 |
1 |
Фланец упорный |
| 21 |
12.1118 |
1 |
Экран маслосбрасывающий |
| 22 |
12.1118 |
1 |
Маслоотражатель |
| 23 |
1.21118e+008 |
1 |
Втулка уплотнительных колец |
| 24 |
201457-П29 |
8 |
Болт |
| 25 |
252135-П2 |
8 |
Шайба |
| 26 |
12.1118 |
4 |
Пластина компрессора |
| 27 |
12.1118 |
1 |
Крышка корпуса подшипников |
| 28 |
12.1118 |
1 |
Кольцо уплотнительное |
| 29 |
252005-П2 |
4 |
Шайба |
Трубки подвода и отвода масла турбокомпрессора двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
12.1118 |
1 |
Турбокомпрессор в сборе |
| 2 |
315455-П29 |
1 |
Кляммер |
| 3 |
238П-1111558 |
1 |
Трубка подвода масла к корректору по наддуву |
| 4 |
310236-П29 |
1 |
Болт крепления трубки |
| 5 |
201495-П2 |
2 |
Болт крепления фланца |
| 6 |
252156-П2 |
4 |
Шайба |
| 7 |
312326-П34 |
5 |
Шайба |
| 8 |
238Ф-1118224 |
1 |
Фланец турбокомпрессора |
| 9 |
238Ф-1118225 |
1 |
Прокладка |
| 10 |
201505-П29 |
4 |
Болт |
| 11 |
238Ф-1118158 |
1 |
Прокладка |
| 12 |
312300-П2 |
4 |
Шайба |
| 13 |
250512-П5 |
4 |
Гайка |
| 14 |
201458-П29 |
1 |
Болт |
| 15 |
252135-П2 |
2 |
Шайба |
| 16 |
252005-П29 |
2 |
Шайба |
| 17 |
238Н-1017152 |
4 |
Скоба крепления трубки |
| 18 |
201466-П29 |
1 |
Болт |
| 19 |
238Ф-1118226 |
1 |
Трубка подвода масла к турбокомпрессору |
| |
238Ф-1118220 |
1 |
Трубка подвода масла к турбокомпрессору в сборе |
| 20 |
238Н-1017243 |
2 |
Гайка упорная в сборе |
| 21 |
238Н-1017318 |
2 |
Кольцо |
| 22 |
314678-П29 |
2 |
Штуцер проходной |
| 23 |
3144802-П |
2 |
Муфта конусная |
| 24 |
238Н-1017216 |
2 |
Наконечник |
| 25 |
310096-П2 |
1 |
Болт |
| 26 |
3144681-П29 |
1 |
Штуцер крепления трубки к блоку |
| 27 |
236-1306082 |
1 |
Штуцер трубки слива масла |
| 28 |
238П-1118385 |
1 |
Рукав |
| 29 |
288007-П29 |
2 |
Хомутик |
| 30 |
251086-П29 |
2 |
Гайка |
| 31 |
220086-П29 |
2 |
Винт |
| 32 |
200319-П29 |
2 |
Болт крепления патрубка |
| 33 |
238П-1017156 |
1 |
Проставка скобы |
| 34 |
238Ф-1118340 |
1 |
Патрубок слива масла в сборе |
| 35 |
238Ф-1118322 |
1 |
Прокладка |
| 36 |
310122-П2 |
1 |
Болт крепления трубки к корректору по наддуву |
| 37 |
312482-П34 |
2 |
Шайба |
| 38 |
240-1104337 |
1 |
Прокладка кляммера |
| 1 |
852505-П15 |
1 |
Гайка кольцевая |
| 2 |
60.1121 |
1 |
Пружина тарельчатая |
| 3 |
2.53131e+009 |
1 |
Манжета |
| 4 |
60.1121086-10 |
1 |
Корпус муфты |
| 5 |
807.1121010-10 |
1 |
Муфта опережения впрыскивания |
| 6 |
807.1121046-10 |
1 |
Полумуфта ведущая |
| 7 |
60.1121066-01 |
1 |
Манжета |
| 8 |
807.1121060-10 |
1 |
Втулка |
| 9 |
2.53111e+009 |
1 |
Кольцо 120-126-36-2-1 |
| 10 |
60.1121 |
2 |
Проставка |
| 11 |
60.1121034-10 |
2 |
Груз |
| 12 |
60.1121020-10 |
1 |
Полумуфта ведомая |
| 13 |
312307-П |
6 |
Шайба |
| 14 |
236-1121072 |
4 |
Прокладка |
| 15 |
60.1121070-11 |
2 |
Пружина |
| 16 |
852621-П15 |
2 |
Шайба |
| 17 |
852204-П |
2 |
Шайба |
| 18 |
311253-П15 |
2 |
Винт |

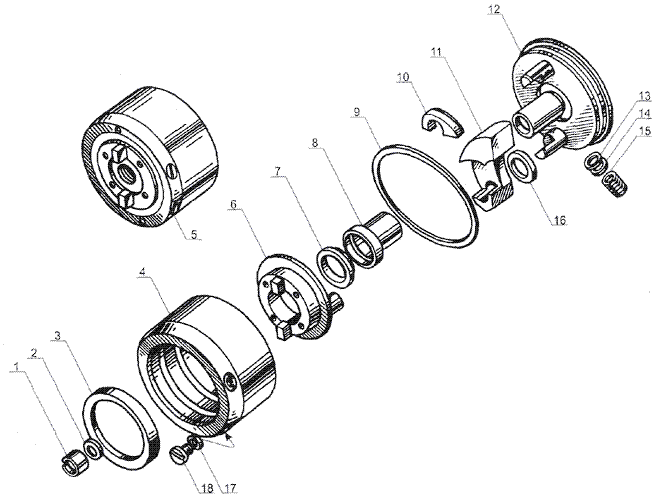

Муфта опережения впрыска двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
852505-П15 |
1 |
Гайка кольцевая |
| 2 |
60.1121 |
1 |
Пружина тарельчатая |
| 3 |
2.53131e+009 |
1 |
Манжета |
| 4 |
60.1121086-10 |
1 |
Корпус муфты |
| 5 |
807.1121010-10 |
1 |
Муфта опережения впрыскивания |
| 6 |
807.1121046-10 |
1 |
Полумуфта ведущая |
| 7 |
60.1121066-01 |
1 |
Манжета |
| 8 |
807.1121060-10 |
1 |
Втулка |
| 9 |
2.53111e+009 |
1 |
Кольцо 120-126-36-2-1 |
| 10 |
60.1121 |
2 |
Проставка |
| 11 |
60.1121034-10 |
2 |
Груз |
| 12 |
60.1121020-10 |
1 |
Полумуфта ведомая |
| 13 |
312307-П |
6 |
Шайба |
| 14 |
236-1121072 |
4 |
Прокладка |
| 15 |
60.1121070-11 |
2 |
Пружина |
| 16 |
852621-П15 |
2 |
Шайба |
| 17 |
852204-П |
2 |
Шайба |
| 18 |
311253-П15 |
2 |
Винт |
Термостаты системы охлаждения и водяные трубы двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238НБ-1014275 |
4 |
Рукав соеденительный |
| 2 |
316215-П |
8 |
Хомут |
| 3 |
236-1306080-А2 |
1 |
Трубка перепускная |
| 4 |
236-1306053 |
2 |
Патрубок |
| 5 |
236-1306054-А |
4 |
Прокладка |
| 6 |
ТС107-1306100-06 |
2 |
Термостат водяной |
| 7 |
236-1306052 |
2 |
Коробка водяного термостата |
| 8 |
4.5993e+009 |
1 |
Краник ПС7-0 |
| 9 |
262507-П2 |
3 |
Пробка |
| 10 |
238-1003290-В |
1 |
Трубка водяная правая |
| 11 |
236-1003292 |
6 |
Прокладка фланца |
| 12 |
250511-П29 |
12 |
Гайка |
| 13 |
252135-П2 |
20 |
Шайба |
| 14 |
216235-П29 |
12 |
Шпилька |
| 15 |
236-1306070-А3 |
1 |
Трубка соеденительная |
| 16 |
238-1003291-В |
1 |
Труба водяная левая |
| 17 |
297575-П29 |
8 |
Шплинт |
| 18 |
200276-П29 |
8 |
Болт |
Водяной насос двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1307010-А3 |
1 |
Насос водяной в сборе |
| 2 |
252136-П2 |
4 |
Шайба |
| 3 |
250513-П29 |
4 |
Гайка |
| 4 |
236-1307048-А |
1 |
Прокладка |
| 5 |
216259-П29 |
4 |
Шпилька |
| 6 |
201-1307026-А |
1 |
Водосбрасыватель валика |
| 7 |
4.61934e+009 |
2 |
Шарикоподшипник 160703 |
| 8 |
236-1307023-В2 |
1 |
Валик |
| 9 |
4.59825e+009 |
1 |
Шпонка |
| 10 |
236-1307111 |
1 |
Втулка распорная |
| 11 |
236-1307081 |
1 |
Кольцо |
| 12 |
236-1307212-Б3 |
1 |
Шкив |
| 13 |
236-1307216-В |
1 |
Ступица шкива |
| 14 |
310403-П29 |
3 |
Шпилька |
| 15 |
236-1307222-Б |
8 |
Прокладка шкива регулировочная |
| 16 |
236-1307218-Б3 |
1 |
Боковина шкива |
| 17 |
252135-П2 |
3 |
Шайба |
| 18 |
250510-П29 |
3 |
Гайка шпильки |
| 19 |
250636-П29 |
1 |
Гайка крепления шкива |
| 20 |
312536-П29 |
1 |
Шайба |
| 21 |
236-1307014-Г |
1 |
Корпус водяного насоса в сборе |
| 22 |
236-1307017-В |
1 |
Втулка корпуса |
| 23 |
2.53111e+009 |
1 |
Кольцо 034-038-25-2-1 |
| 24 |
236-1306082 |
1 |
Ниппель перепускной |
| 25 |
216258-П29 |
2 |
Шпилька |
| 26 |
236-1307015-Г |
1 |
Корпус |
| 27 |
216233-П29 |
2 |
Шпилька |
| 28 |
236-1307029 |
1 |
Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты |
| 29 |
236-1307035-А3 |
1 |
Кольцо упорное |
| 30 |
240-1307038 |
1 |
Манжета |
| 31 |
240-1307036 |
1 |
Обойма манжеты обльшая |
| 32 |
201-1307037 |
1 |
Обойма манжеты малая |
| 33 |
201-1307034-А |
1 |
Пружина |
| 34 |
236-1307030-Б |
1 |
Крыльчатка с манжетой в сборе |
| 35 |
236-1307033 |
1 |
Кольцо сторное |
| 36 |
236-1307032-Б |
1 |
Крыльчатка с манжетой |
| 37 |
2.56411e+009 |
1 |
Ремень |
| 38 |
312484-П |
1 |
Шайба |
| 39 |
312115-П |
1 |
Гайка колпачковая |
| 40 |
2.53111e+009 |
1 |
Кольцо 089-095-36-2-1 |
| 41 |
236-1307045-Б |
1 |
Крышка корпуса |
| 42 |
250511-П29 |
2 |
Гайка |
| 43 |
252135-П2 |
2 |
Шайба |

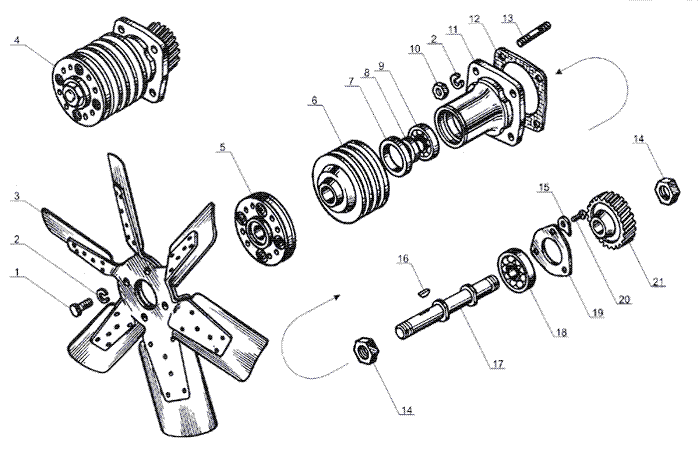

Вентилятор двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
201499-П29 |
4 |
Болт |
| 2 |
252136-П2 |
8 |
Шайба |
| 3 |
238Н-1308012 |
1 |
Крыльчатка вентилятора |
| 4 |
236-1308011-Г2 |
1 |
Привод вентилятора |
| 5 |
236-1308090-В |
1 |
Муфта |
| 6 |
236-1308025-В |
1 |
Шкив |
| 7 |
2.1017e+009 |
1 |
Манжета с пружиной |
| 8 |
236-1308055 |
1 |
Втулка |
| 9 |
6-205К |
1 |
Подшипник передний |
| 10 |
250513-П29 |
4 |
Гайка |
| 11 |
236-1308102 |
1 |
Корпус привода |
| 12 |
236-1308108 |
1 |
Прокладка |
| 13 |
216259-П29 |
1 |
Шпилька |
| 14 |
250659-П29 |
2 |
Гайка |
| 15 |
312532-П29 |
3 |
Шайба |
| 16 |
314008-П2 |
1 |
Шпонка |
| 17 |
236-1308050-В |
1 |
Вал привода |
| 18 |
305 |
1 |
Подшипник задний |
| 19 |
236-1308107 |
1 |
Фланец |
| 20 |
201456-П29 |
3 |
Болт |
| 21 |
236-1308104-Б2 |
1 |
Шестерня |
Сцепление ЯМЗ 238Н двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1601130-Б |
1 |
Диск сцепления ведомый передний |
| 2 |
313015-П |
80 |
Заклепка |
| 3 |
238-1601142-В |
2 |
Ступица |
| 4 |
236-1601138-А3 |
4 |
Накладка фрикционная |
| |
236-1601138-Б |
4 |
Накладка фрикционная |
| |
238К-1601168-А |
4 |
Винт регулировочный |
| 5 |
238-1601102-В |
4 |
Пружина отжимная |
| |
238-1601102-Б2 |
4 |
Пружина отжимная |
| 6 |
238-1601094-Г |
1 |
Диск ведущий средний |
| 7 |
238-1601131 |
1 |
Диск сцепления ведомый задний |
| 8 |
236-1601282 |
2 |
Штифт со стопорным кольцом |
| 9 |
236-1601270-Б |
160 |
Ролик игольчатый |
| 10 |
236-1601095-Б2 |
4 |
Рычаг |
| 11 |
236-1601113 |
8 |
Ось рычага |
| 12 |
312702-П29 |
16 |
Шайба |
| 13 |
236-1601273-А2 |
4 |
Пружина упорного кольца |
| 14 |
236-1601108-Б |
4 |
Вилка рычага |
| 15 |
236-1601275-А2 |
4 |
Петля пружины |
| 16 |
236-1601111 |
4 |
Пластина стопорная |
| 17 |
252135-П2 |
16 |
Шайба |
| 18 |
236-1601109-В |
4 |
Гайка вилки |
| 19 |
236-1601110-В |
4 |
Пластина опорная |
| 20 |
201473-П29 |
8 |
Болт |
| 21 |
4 591 675 005 |
3 |
Масленка |
| 22 |
250636-П29 |
1 |
Гайка |
| 23 |
252139-П2 |
9 |
Шайба |
| 24 |
236-1601230 |
1 |
Шланг |
| 25 |
236-1601188-А2 |
2 |
Пружина |
| 26 |
236-1601180-Б2 |
1 |
Муфта в сборе |
| 27 |
986714КС17 |
1 |
Подшипник |
| 28 |
236-1601185-В |
1 |
Муфта |
| 29 |
200-1601187 |
2 |
Сухарь муфты |
| 30 |
238Н-1601025 |
2 |
Прокладка |
| 31 |
238Н-1601030 |
1 |
Крышка люка верхняя |
| 32 |
201454-П29 |
8 |
Болт |
| 33 |
236-1702170-А |
1 |
Сапун |
| 34 |
252137-П2 |
16 |
Шайба |
| 35 |
310214-П29 |
12 |
Болт |
| 36 |
236-1601288 |
1 |
Планка стопорная правая |
| 37 |
314004-П2 |
1 |
Шпонка |
| 38 |
236-1601215-Б |
1 |
Вал вилки |
| 39 |
260316-П2 |
1 |
Заглушка |
| 40 |
236-1601030-А2 |
1 |
Крышка люка нижняя |
| 41 |
238Н-1601042 |
1 |
Кольцо внутренне |
| 42 |
238Н-1601044 |
1 |
Кольцо наружное |
| 43 |
238Н-1601040 |
1 |
Корпус уполтнителя вала вилки |
| 44 |
238Н-1601010 |
1 |
Картер сцепления |
| 45 |
236-1601290 |
1 |
Планка стопорная левая |
| 46 |
236-1601286 |
2 |
Планка стопорная верхняя |
| 47 |
310235-П29 |
8 |
Болт |
| 48 |
236-1601203-Б2 |
1 |
Вилка |
| 49 |
252136-П2 |
17 |
Шайба |
| 50 |
310213-П29 |
1 |
Болт |
| 51 |
201499-П29 |
8 |
Болт |
| 52 |
236-1601120 |
1 |
Кольцо упорное |
| 53 |
200315-П29 |
8 |
Болт |
| 54 |
236-1601216-Б2 |
2 |
Втулка |
| 55 |
238Н-1601090-Б |
1 |
Диск нажимной с кожухом |
| |
238Н-1601090-А2 |
1 |
Диск нажимной с кожухом |
| 56 |
238-1601308 |
4 |
Планка |
| 57 |
238-1601105 |
4 |
Пружина тарельчатая |
| 58 |
238-1601304 |
4 |
Кольцо упорное |
| 59 |
238-1601122 |
1 |
Кожух |
| |
236-1601122-В4 |
1 |
Кожух |
| 60 |
238Н-1601093 |
1 |
Диск нажимной |
| 61 |
236-1601115-А |
28 |
Пружина |
| 62 |
236-1601118-Б2 |
28 |
Шайба теплоизолирующая |
| 63 |
236-1601117 |
28 |
Шайба |
| 64 |
250615-П29 |
4 |
Гайка |
| 65 |
238-1601302 |
4 |
Шток |
| 66 |
236-1601132-В |
2 |
Диск ведомый |
| |
238К-1601169-Б |
4 |
Втулка кожуха |
Сцепление ЯМЗ 183 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
182.16 |
1 |
Диск ведомый в сборе |
| 2 |
313020-П2 |
8 |
Заклепка |
| 3 |
184.16 |
4 |
Штифт упорный |
| 4 |
184.16 |
2 |
Диск демпфера |
| 5 |
184.16 |
2 |
Пружина тарельчатая |
| 6 |
161.16 |
1 |
Ступица ведомого диска |
| 7 |
184.16 |
8 |
Пружина демпфера внутренняя |
| 8 |
181.16 |
8 |
Пружина демпфера |
| 9 |
184.16 |
1 |
Диск ведомый с фрикционными накладками в сборе |
| 10 |
313018-П |
24 |
Заклепка |
| 11 |
184.16 |
2 |
Накладка фрикционная |
| 12 |
184.16 |
1 |
Диск ведомый с пластинами в сборе |
| 13 |
313017-П |
24 |
Заклепка |
| 14 |
184.16 |
1 |
Диск ведомый с кольцами демпфера |
| 15 |
184.16 |
12 |
Пластина пружинная |
| 16 |
182.16 |
16 |
Пластина нажимного диска |
| 17 |
257257-П2 |
4 |
Заклепка |
| 18 |
252006-П2 |
4 |
Шайба |
| 19 |
4.59348e+009 |
12 |
Болт |
| 20 |
252136-П2 |
14 |
Шайба |
| 21 |
183.16 |
1 |
Диск нажимной с кожухом в сборе |
| 22 |
182.16 |
4 |
Болт нажимного диска |
| 23 |
182.16 |
1 |
Кожух сцепления с пластинами в сборе |
| 24 |
182.16 |
4 |
Втулка |
| 25 |
182.16 |
1 |
Кольцо кожуха упорное |
| 26 |
201464-П2 |
12 |
Болт |
| 27 |
182.16 |
6 |
Скоба |
| 28 |
182.1601364-30 |
12 |
Втулка |
| 29 |
182.16 |
1 |
Кольцо сторное |
| 30 |
182.16 |
1 |
Шайба пружинная |
| 31 |
182.16 |
1 |
Пружина нажимная |
| 32 |
182.16 |
1 |
Кольцо упорное |
| 33 |
183.16 |
1 |
Диск нажимной |
| 34 |
250636-П29 |
1 |
Гайка |
| 35 |
238-1601010-Б |
1 |
Картер сцепления с втулками в сборе |
| 36 |
236-1601030-А2 |
1 |
Крышка люка картера верхняя |
| 37 |
252137-П2 |
12 |
Шайба |
| 38 |
310214-П29 |
12 |
Болт крепления картера сцепления |
| 39 |
236-1601215-Б |
1 |
Вал включения сцепления |
| 40 |
314004-П29 |
1 |
Шпонка |
| 41 |
238Н-1601040 |
1 |
Корпус уплотнителя вала |
| 42 |
238Н-1601042 |
1 |
Кольцо уплотнительное |
| 43 |
238Н-1601044 |
1 |
Кольцо |
| 44 |
236-1601216-Б2 |
2 |
Втулка |
| 45 |
252139-П2 |
8 |
Шайба |
| 46 |
310235-П29 |
8 |
Болт |
| 47 |
252135-П2 |
8 |
Шайба |
| 48 |
201454-П29 |
8 |
Болт |
| 49 |
236-1601022-Б |
1 |
Крышка люка картера нижняя |
| 50 |
183.16 |
1 |
Вилка выключения сцепления |
| 51 |
182.16 |
2 |
Сухарь |
| 52 |
310213-П29 |
2 |
Болт |
| 53 |
183.16 |
1 |
Муфта выключения сцепления в сборе |
| 54 |
182.16 |
1 |
Кольцо предохранительное |
| 55 |
182.16 |
1 |
Кольцо |
| 56 |
182.16 |
1 |
Кольцо замковое |
| 57 |
183.16 |
1 |
Кольцо сторное |
| 58 |
183.16 |
1 |
Шайба отражательная |
| 59 |
4.61214e+009 |
1 |
Подшипник 117 |
| 60 |
182.16 |
1 |
Втулка подшипника |
| 61 |
183.16 |
1 |
Муфта выключения сцепления |
| 62 |
236-1601230 |
1 |
Шланг смазки подшипника в сборе |
| 63 |
182.16 |
1 |
Пружина муфты |
| 64 |
182.16 |
1 |
Скоба пружины |
| 65 |
260316-П2 |
1 |
Заглушка |
| 66 |
4.59168e+009 |
3 |
Масленка |

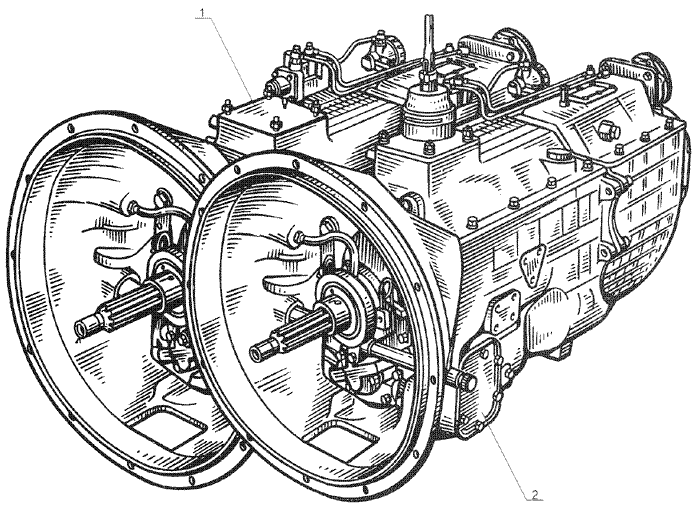

Коробка передач двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238А-1700010 |
1 |
Коробка передач с картером сцепления в сборе |
| 2 |
238Б-1700010 |
1 |
Коробка передач с картером сцепления в сборе |
| |
238А-1700004 |
1 |
Коробка передач с картером сцепления и понижающей передачей |
| |
238Б-1700004 |
1 |
Коробка передач с картером сцепления и понижающей передачей |
| |
238М-1700006-50 |
1 |
Коробка передач с демультипликатором в сборе |
| |
238К-1700006-50 |
1 |
Коробка передач с демультипликатором в сборе |

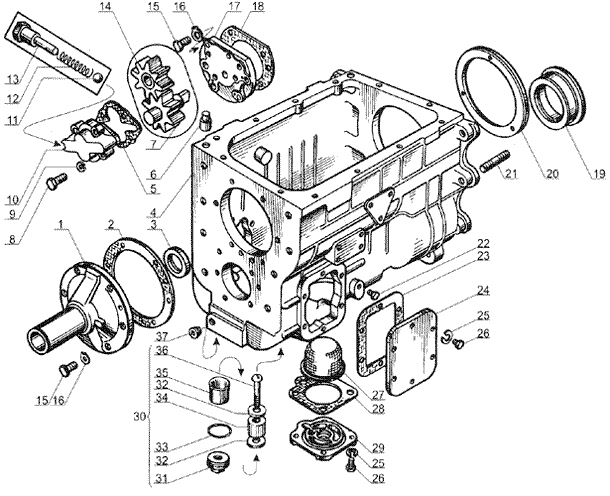

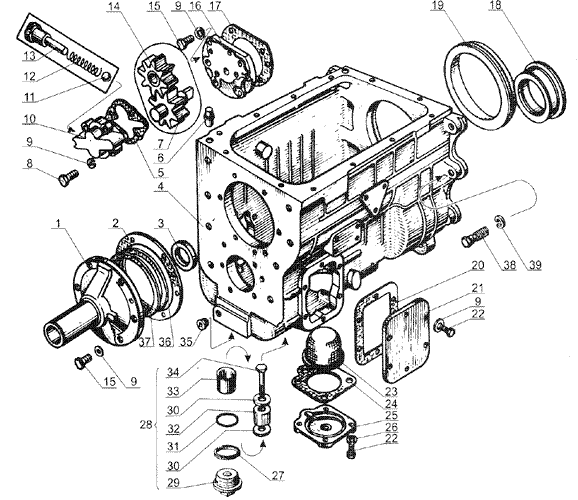

Картер и масляный насос коробки передач ЯМЗ 238А и двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1701040-А |
1 |
Крышка подшипника первичного вала |
| 2 |
236-1701042-А |
1 |
Прокладка |
| 3 |
236-1701230 |
1 |
Манжета |
| 4 |
238-1701015 |
1 |
Картер коробки передач |
| 5 |
236-1704029-А |
1 |
Прокладка |
| 6 |
236-1702182 |
2 |
Штифт установочный |
| 7 |
236-1704040-А2 |
1 |
Шестерня ведущая |
| 8 |
310013-П29 |
4 |
Болт |
| 9 |
200-1701041 |
4 |
Шайба |
| |
236-1704010 |
1 |
Масляный насос |
| 10 |
236-1704018 |
1 |
Корпус масляного насоса |
| |
200-1601021 |
3 |
Втулка масляного насоса |
| 11 |
200-1702083 |
1 |
Шарик клапана |
| 12 |
200-1704027 |
1 |
Пружина клапана |
| 13 |
236-1704026 |
1 |
Пробка |
| 14 |
236-1704030 |
1 |
Шестерня ведомая |
| |
236-1704025 |
1 |
Ось ведомой шестерни |
| 15 |
310037-П29 |
4 |
Болт |
| 16 |
312581-П29 |
4 |
Шайба |
| 17 |
236-1704070 |
1 |
Основание масляного насоса |
| 18 |
236-1704017-А2 |
1 |
Прокладка |
| 19 |
238Н-1701078 |
1 |
Гнездо заднего подшипника промежуточного вала |
| 20 |
238-1701207-А |
1 |
Кольцо центрирующее заднего подшипника вторичного вала |
| 21 |
216320-П29 |
7 |
Шпилька |
| 22 |
316121-П29 |
1 |
Пробка уровня смазки |
| 23 |
200-1701021-А |
1 |
Прокладка |
| 24 |
236-1701020 |
2 |
Крышка люка отбора мощности |
| 25 |
252136-П2 |
12 |
Шайба |
| 26 |
201497-П29 |
12 |
Болт |
| 27 |
236-1704049 |
1 |
Сетка заборника |
| 28 |
236-1704056-А |
1 |
Прокладка |
| 29 |
236-1704054-Б |
1 |
Крышка заборника |
| 30 |
238Н-1721255-Б |
1 |
Пробка сливного отверстия с магнитом в сборе |
| 31 |
238Н-1721258-Б |
1 |
Пробка |
| 32 |
312480-П2 |
2 |
Шайба магнита |
| 33 |
236-1704130 |
6 |
Кольцо пружинное |
| 34 |
ФЭ 7.770.055 |
1 |
Магнит |
| 35 |
236-1704128 |
1 |
Кожух магнита |
| 36 |
220116-П2 |
1 |
Винт |
| 37 |
262518-П2 |
2 |
Пробка |

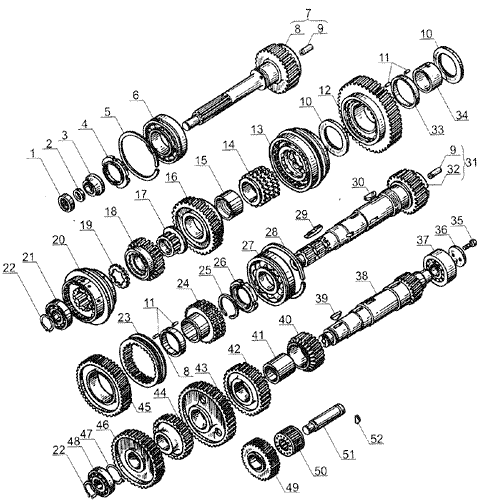

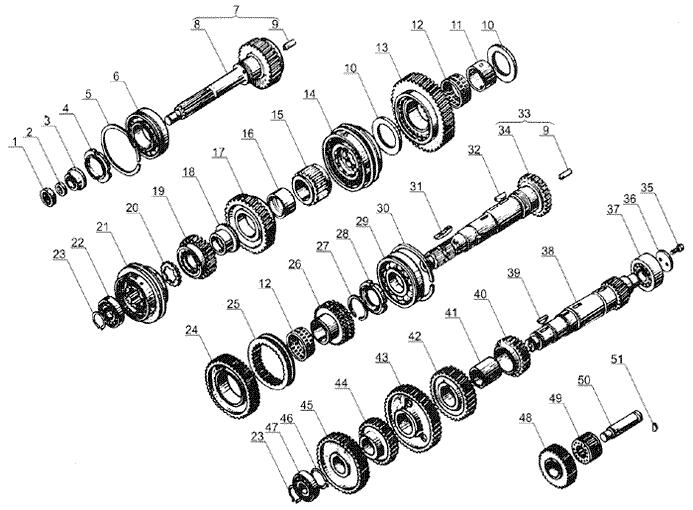

Валы и шестерни коробки передач ЯМЗ 238А и ЯМЗ 236 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
4.61212e+009 |
1 |
Шарикоподшипник 6-205К |
| 2 |
240-1307090 |
1 |
Манжета первичного вала |
| 3 |
236-1701478-Б |
1 |
Корпус манжеты |
| 4 |
311810-П2 |
1 |
Гайка кольцевая |
| 5 |
200-1701034 |
1 |
Кольцо подшипника сторное |
| 6 |
4.61295e+009 |
1 |
Шарикоподшипник задний 170314Л |
| 7 |
236Н-1701025-Б |
1 |
Вал первичный в сборе |
| |
236Н-1701027-Б |
1 |
Вал первичный в сборе |
| 8 |
236Н-1701030-В |
1 |
Вал первичный |
| 9 |
236-1701043-Б |
2 |
Трубка маслоотводная |
| 10 |
238-1701122 |
2 |
Шайба упорная |
| 11 |
238-1701285 |
108 |
Ролик |
| 12 |
238А-1701112 |
1 |
Шестерня вторичного вала |
| 13 |
236-1701150-Б2 |
1 |
Синхронизатор первой и второй передач |
| 14 |
238-1701113 |
1 |
Втулка шестерен |
| 15 |
236-1701135 |
1 |
Втулка |
| 16 |
238А-1701131 |
1 |
Шестерня вторичного вала |
| 17 |
236-1701138 |
1 |
Втулка |
| 18 |
238А-1701129 |
1 |
Шестерня четвертой передачи |
| 19 |
236-1701144-Г |
1 |
Шайба упорная |
| 20 |
236-1701151-А |
1 |
Синхронизатор третьей и четвертой передач |
| 21 |
4.62254e+009 |
1 |
Подшипник передний вторичного вала 76-592708М1 |
| 22 |
236-1701067-А |
1 |
Кольцо |
| 23 |
238-1701280 |
1 |
Муфта включения |
| 24 |
238-1701282 |
1 |
Втулка муфты |
| 25 |
238-1701283 |
1 |
Кольцо упорное |
| 26 |
238-1701194 |
1 |
Гайка кольцевая |
| 27 |
4.61275e+009 |
1 |
Подшипник задний вторичного вала 502315А |
| 28 |
238-1701034 |
1 |
Кольцо стопорное |
| 29 |
236-1701145-А |
1 |
Шпонка шайбы |
| 30 |
314001-П |
5 |
Шпонка шайбы |
| 31 |
238А-1701100 |
1 |
Вал вторичный в сборе |
| |
238Н-1701103-А |
1 |
Вал вторичный в сборе |
| 32 |
238Н-1701105-Б |
1 |
Вал вторичный |
| 33 |
238-1701286-А |
1 |
Кольцо проставочное |
| 34 |
238-1701121 |
1 |
Втулка муфты |
| 35 |
310067-П2 |
2 |
Болт упорный |
| 36 |
238-1721033 |
1 |
Шайба упорная промежуточного вала |
| 37 |
4.62113e+009 |
1 |
Подшипник задний 3609 |
| 38 |
238Н-1701048 |
1 |
Вал промежуточный |
| 39 |
314000-П |
4 |
Шпонка |
| 40 |
238А-1701050 |
1 |
Шестерня |
| 41 |
238-1701059 |
1 |
Втулка распорная 1-й и 2-й передач |
| 42 |
238А-1701051 |
1 |
Шестерня второй передачи |
| 43 |
238А-1701053 |
1 |
Шестерня четвертой передачи |
| 44 |
236-1701057 |
1 |
Шестерня отбора мощности |
| 45 |
238-1701140 |
1 |
Шестерня заднего хода |
| 46 |
236Н-1701056-А |
1 |
Шестерня постоянного зацепления |
| 47 |
236-1701063 |
1 |
Кольцо упорное |
| 48 |
4.62213e+009 |
1 |
Подшипник передний 6-42308АК |
| 49 |
238-1701082 |
1 |
Шестерня заднего хода |
| 50 |
4.62532e+009 |
1 |
Подшипник 64907К |
| 51 |
238-1701092 |
1 |
Ось шестерни |
| 52 |
4.59824e+009 |
1 |
Шпонка оси |

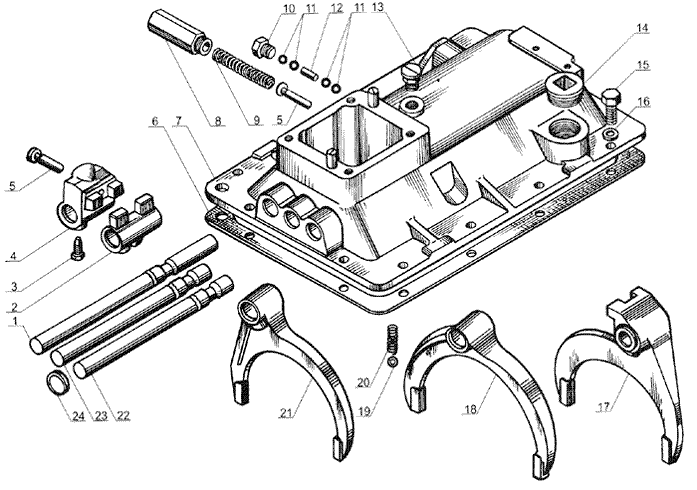

Механизмы переключения передач ЯМЗ 238А и ЯМЗ 236 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1702060 |
1 |
Шток вилки переключения заднего хода |
| 2 |
236-1702028 |
1 |
Головка штока вилки |
| 3 |
236-1702025 |
4 |
Винт установочный |
| 4 |
238-1702053 |
1 |
Головка штока вилки |
| 5 |
236-1702129 |
2 |
Предохранитель |
| 6 |
238-1702014 |
1 |
Прокладка |
| 7 |
238-1702015-Б |
1 |
Крышка верхняя |
| 8 |
236-1702132 |
1 |
Стакан пружины |
| 9 |
236-1702127-А |
1 |
Пружина |
| 10 |
316172-П29 |
1 |
Пробка |
| 11 |
4.69119e+009 |
4 |
Шарик замка штоков вилок |
| 12 |
236-1702087 |
1 |
Штифт замка штоков вилок |
| 13 |
236-1702170-А |
1 |
Сапун |
| 14 |
262522-П2 |
1 |
Пробка |
| 15 |
236-1702017 |
1 |
Болт |
| 16 |
252136-П2 |
12 |
Шайба |
| 17 |
236-1702033 |
1 |
Вилка переключения третьей и четвертой передач |
| 18 |
236-1702027 |
1 |
Вилка переключения первой и второй передач |
| 19 |
4.69119e+009 |
3 |
Шарик стопорный |
| 20 |
236-1702106 |
3 |
Пружина |
| 21 |
238-1702050 |
1 |
Вилка переключения заднего хода |
| 22 |
238-1702074 |
1 |
Шток вилки переключения третьей и четвертой передач |
| 23 |
238-1702064 |
1 |
Шток вилки переключения первой и второй передач |
| 24 |
26310-п29 |
3 |
Заглушка |
| |
238-1702012 |
1 |
Крышка верхняя в сборе |

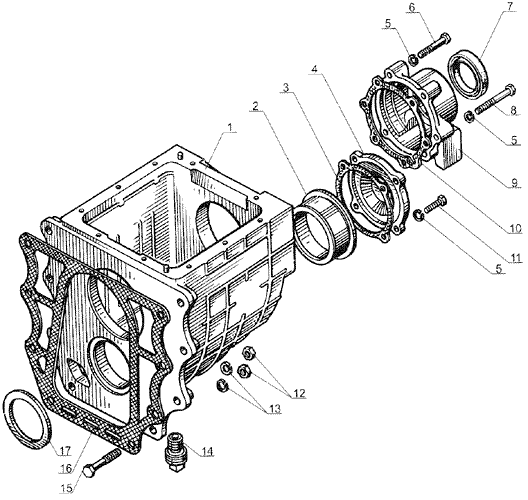

Картер понижающей передачи двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238Н-17251015 |
1 |
Картер понижающей передачи |
| 2 |
238-1721032 |
1 |
Гнездо заднего подшипника |
| 3 |
238-1721075 |
1 |
Прокладка крышки |
| 4 |
238-1721074 |
1 |
Крышка заднего подшипника |
| 5 |
252137-П2 |
10 |
Шайба |
| 6 |
201549-П29 |
4 |
Болт |
| 7 |
238Н-1721088 |
1 |
Манжета |
| 8 |
200377-П29 |
2 |
Болт |
| 9 |
238П-1721205 |
1 |
Крышка подшипников вторичного вала |
| 10 |
238П-1721203 |
1 |
Прокладка крышки подшипников |
| 11 |
201542-П29 |
4 |
Болт |
| 12 |
250553-ПА-29 |
8 |
Гайка |
| 13 |
252139-П2 |
8 |
Шайба |
| 14 |
238Н-1721255-Б |
1 |
Пробка с магнитом в сборе |
| 15 |
200890-П29 |
1 |
Болт |
| 16 |
238-1721250-А |
1 |
Прокладка картера |
| 17 |
238Н-1721252 |
1 |
Кольцо упорное |

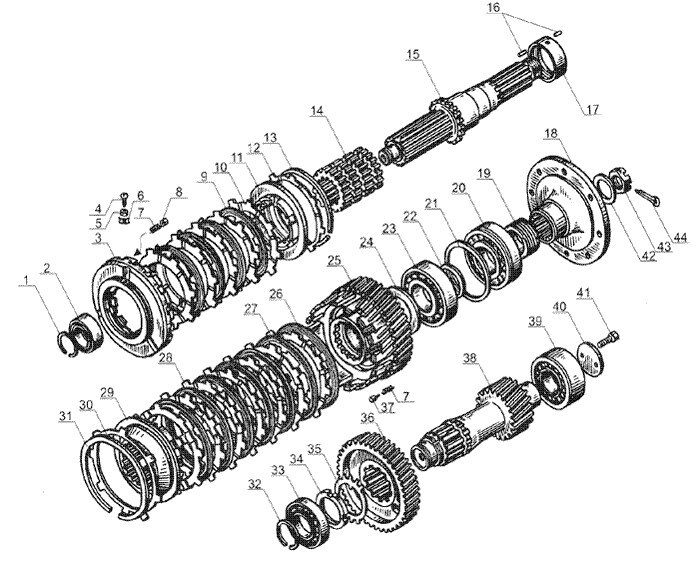

Валы и шестерни понижающей передачи двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1701067-А |
1 |
Кольцо упорное переднего подшипника вторичного вала |
| 2 |
4.62254e+009 |
1 |
Подшипник 76-592708М1 вторичного вала передний |
| 3 |
238-1721136-В |
1 |
Обойма дисков сихронизатора малая |
| 4 |
310957-П2 |
3 |
Винт стопорный |
| 5 |
311910-П2 |
3 |
Гайка |
| 6 |
312511-П2 |
3 |
Шайба замковая |
| 7 |
238-1721070 |
16 |
Пружина отжимная |
| 8 |
238-1721076 |
8 |
Стакан |
| 9 |
238-1721057 |
4 |
Диск сихронизатора ведущий малый |
| 10 |
238-1721067 |
5 |
Диск сихронизатора ведомый малый |
| 11 |
238-1721126-Б |
1 |
Диск сихронизатора нажимной малый |
| 12 |
238-1721072 |
1 |
Диск упорный малый |
| 13 |
238-1721061 |
1 |
Кольцо упорное |
| 14 |
238-1721150 |
1 |
Каретка |
| 15 |
238-1721105 |
1 |
Вал вторичный |
| 16 |
238-1701285 |
88 |
Ролик |
| 17 |
238-1721131 |
1 |
Втулка проставочная роликов |
| 18 |
238Б-1721240* |
1 |
Фланец |
| 18 |
238П-1721240** |
1 |
Фланец |
| 19 |
238П-3802033 |
1 |
Червяк привода спидометра |
| 20 |
4.61275e+009 |
1 |
Подшипник 50313 задний |
| 21 |
200-1701192 |
1 |
Кольцо стопорное |
| 22 |
238-1721080 |
1 |
Кольцо распорное |
| 23 |
4.62255e+009 |
1 |
Пошипник 102313М задний |
| 24 |
238-1721132 |
1 |
Кольцо упорное |
| 25 |
238А-1721118-Б |
1 |
Шестерня |
| 26 |
238-1721066 |
6 |
Диск ведомый большой |
| 27 |
238-1721056 |
8 |
Диск ведущий большой |
| 28 |
238-1721078 |
3 |
Диск сихронизатора демпферный |
| 29 |
238-1721125-Б |
1 |
Диск нажимной большой |
| 30 |
238-1721069 |
1 |
Диск упорный большой |
| 31 |
238-1721068 |
1 |
Кольцо упорное |
| 32 |
238-1721027 |
1 |
Кольцо упорное |
| 33 |
4.62254e+009 |
1 |
Подшипник 6-102212М передний |
| 34 |
236-1005055 |
1 |
Гайка кольцевая |
| 35 |
312503-П2 |
1 |
Шайба |
| 36 |
238-1721050 |
1 |
Шестерня ведомая промежуточного вала |
| 37 |
238-1721071 |
8 |
Сухарь |
| 38 |
238А-1721048 |
1 |
Вал промежуточный |
| 39 |
4.62113e+009 |
1 |
Подшипник 53611 задний |
| 40 |
238-1721033 |
1 |
Шайба упорная |
| 41 |
310067-П2 |
2 |
Болт упорной шайбы |
| 42 |
236-1701243 |
1 |
Пружина тарельчатая |
| 43 |
311701-П29 |
1 |
Гайка |
| 44 |
258072-П29 |
1 |
Шплинт |

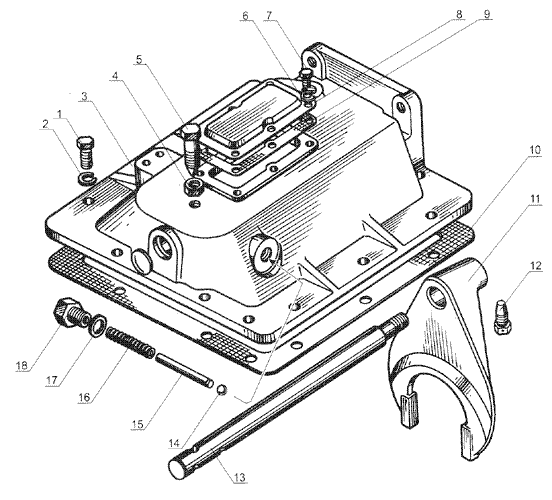

Механизм переключения понижающей передачи двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1702017 |
10 |
Болт |
| 2 |
252136-П2 |
10 |
Шайба |
| 3 |
238-1722015-Б |
1 |
Крышка картера верхняя |
| 4 |
250514-П29 |
1 |
Гайка |
| 5 |
310261-П29 |
1 |
Болт стопорный |
| 6 |
252134-П2 |
6 |
Шайба |
| 7 |
201415-П2 |
6 |
Болт крышки люка |
| 8 |
238-1722058 |
1 |
Крышка люка |
| 9 |
238-1722059 |
1 |
Прокладка |
| 10 |
238-1722014 |
1 |
Прокладка картера |
| 11 |
238-1722050-Б |
1 |
Вилка |
| 12 |
236-1702025 |
1 |
Винт установочный |
| 13 |
238-1722038-Б |
1 |
Шток поршня |
| 14 |
236-1702100 |
1 |
Шарик-фиксатор |
| 15 |
238Н-1722097 |
1 |
Палец |
| 16 |
236-1702127-А |
1 |
Пружина |
| 17 |
312306-П29 |
1 |
Шайба |
| 18 |
238Н-1722096 |
1 |
Штуцер |

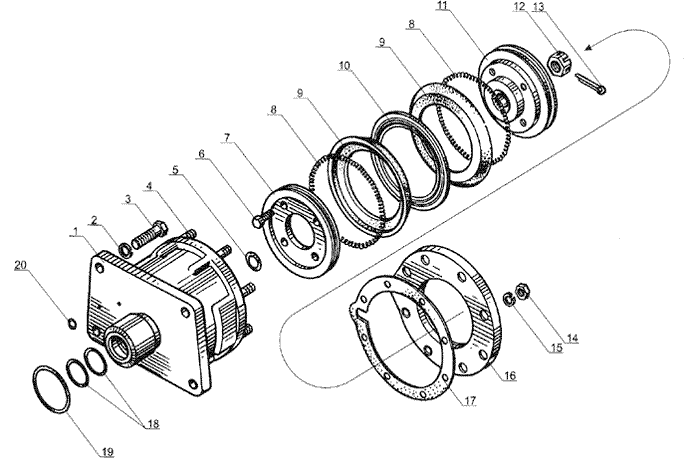

Цилиндр механизма переключения понижающей передачи двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1722024 |
1 |
Цилиндр |
| 2 |
252136-П2 |
4 |
Шайба |
| 3 |
201499-П29 |
4 |
Болт |
| 4 |
310414-П29 |
8 |
Шпилька |
| 5 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 6 |
206460-П29 |
4 |
Болт |
| 7 |
238-17222040-А |
1 |
Кольцо |
| 8 |
238-1722042 |
2 |
Пружина |
| 9 |
238-1722041 |
2 |
Манжета |
| 10 |
238-1722043 |
1 |
Кольцо проставочное |
| 11 |
238-1722035-А |
1 |
Поршень |
| 12 |
250978-П29 |
1 |
Гайка |
| 13 |
258040-П29 |
1 |
Шплинт |
| 14 |
250508-П29 |
8 |
Гайка |
| 15 |
252134-П2 |
8 |
Шайба |
| 16 |
238-1722046 |
1 |
Крышка |
| 17 |
238-1722047-Б |
1 |
Прокладка |
| 18 |
240-1005586 |
2 |
Кольцо уплотнительное |
| 19 |
238-1722061 |
1 |
Кольцо уплотнительное |
| 20 |
238-1722060 |
2 |
Кольцо уплотнительное |
| 21 |
258256-П29 |
1 |
Шплинт-проволока |

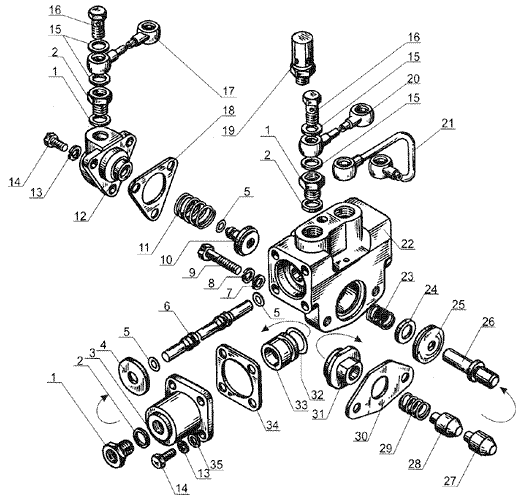

Управление механизмом переключения понижающей пере двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1723280 |
5 |
Ввертыш |
| 2 |
312326-П34 |
5 |
Шайба |
| 3 |
238Н-1723028 |
2 |
Цилиндр |
| 4 |
238Н-1723170 |
2 |
Шайба |
| 5 |
238-1723026 |
3 |
Кольцо уплотнительное |
| 6 |
238Н-1723024 |
1 |
Золотник |
| 7 |
252005-П2 |
2 |
Шайба |
| 8 |
252135-П2 |
2 |
Шайба |
| 9 |
201462-П29 |
2 |
Болт |
| 10 |
238Н-1723032 |
1 |
Клапан впускной |
| 11 |
238Н-1723037 |
1 |
Пружина |
| 12 |
238Н-1723041 |
1 |
Крышка клапана |
| 13 |
252134-П2 |
11 |
Шайба |
| 14 |
201420-П29 |
11 |
Болт |
| 15 |
312482-П34 |
12 |
Шайба |
| 16 |
310122-П2 |
6 |
Болт |
| 17 |
238Н-1723080 |
1 |
Воздухопровод |
| 18 |
238Н-1723049 |
1 |
Прокладка |
| 19 |
238Н-1723100 |
1 |
Сапун |
| 20 |
238Н-1723081 |
1 |
Воздухопровод |
| 21 |
238Н-1723082 |
1 |
Воздухопровод |
| 22 |
238Н-1723015-Б |
1 |
Корпус |
| |
240Н-1011449 |
4 |
Кольцо уплотнительное |
| |
2.40101e+009 |
1 |
Кольцо уплотнительное |
| 23 |
238Н-1723036 |
1 |
Пружина |
| 24 |
238Н-1723154 |
1 |
Шайба упорная |
| 25 |
238Н-1723290 |
1 |
Диафрагма |
| 26 |
238Н-1723038 |
1 |
Толкатель |
| 27 |
238-1723044 |
2 |
Сухарь |
| 28 |
238Н-1723045 |
1 |
Шток |
| 29 |
238Н-1723047 |
1 |
Пружина |
| 30 |
238Н-1723048 |
1 |
Прокладка |
| 31 |
238Н-1723043 |
1 |
Втулка толкателя |
| 32 |
238Н-1723031 |
2 |
Кольцо уплотнительное |
| 33 |
238Н-1723030 |
2 |
Поршень |
| 34 |
238-17236029-Б |
2 |
Прокладка |
| 35 |
252004-П2 |
8 |
Шайба |

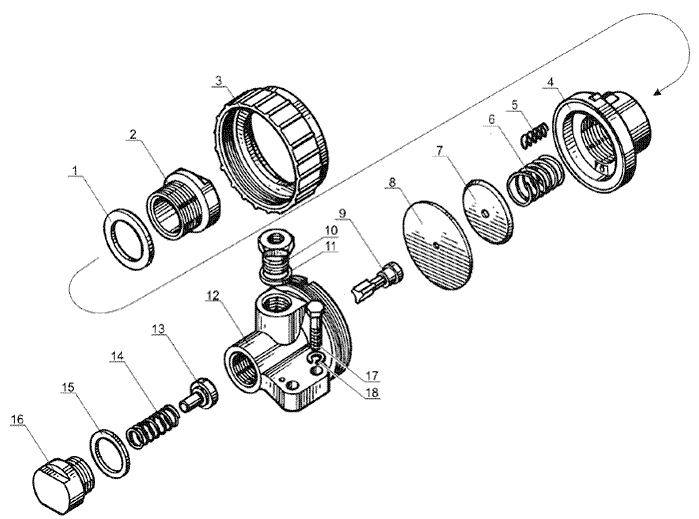

Редукционный клапан коробки передач двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1723073 |
5 |
Шайба регулировочная |
| 2 |
238-1723075 |
1 |
Пробка |
| 3 |
238-1723077 |
1 |
Гайка накидная |
| 4 |
238-1723068-Б |
1 |
Крышка |
| 5 |
238-1723074 |
1 |
Пружина |
| 6 |
238-1723071-А |
1 |
Пружина уравновешивающая |
| 7 |
238-1723072 |
1 |
Шайба |
| 8 |
238-1723070-А |
1 |
Мембрана |
| 9 |
238-1723066-Б |
1 |
Шток впускной клапана |
| 10 |
238-1723280 |
1 |
Ввертыш |
| 11 |
312326-П34 |
1 |
Шайба уплотнительная |
| 12 |
238-1723056-Б |
1 |
Корпус редукционного клапана |
| 13 |
238-1723060 |
1 |
Клапан впускной |
| 14 |
238-1723064 |
1 |
Пружина |
| 15 |
312382-П |
1 |
Шайба |
| 16 |
238-1723065 |
1 |
Корпус пружины |
| 17 |
310043-П29 |
2 |
Болт крепления редукционного клапана |
| 18 |
252134-П2 |
2 |
Шайба |
Картер и масляный насос коробки передач ЯМЗ 238М4 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1701040-А |
1 |
Крышка подшипника первичного вала |
| 2 |
236-1701042-А |
1 |
Прокладка |
| 3 |
236-1701230 |
1 |
Манжета |
| |
238М-1701009-40 |
1 |
Картер коробки передач в сборе |
| 4 |
238М-1701015-40 |
1 |
Картер коробки передач |
| 5 |
236-1704029-А |
1 |
Прокладка |
| 6 |
236-1702182 |
1 |
Штифт установочный |
| 7 |
236-1704040-А2 |
1 |
Шестерня ведущая в сборе |
| |
4.69118e+009 |
1 |
Шарик Б4-100 |
| |
236-1702186 |
1 |
Кольцо запорное |
| 8 |
310013-П29 |
4 |
Болт |
| 9 |
200-1701041 |
26 |
Шайба |
| |
236-1704010 |
1 |
Масляный насос |
| 10 |
236-1704018 |
1 |
Крорпус масляного насоса |
| |
200-1601021 |
3 |
Втулка масляного насоса |
| 11 |
4.69119e+009 |
1 |
Шарик Б 9,525-100 |
| 12 |
200-1704027 |
1 |
Пружина клапана |
| 13 |
236-1704026 |
1 |
Пробка |
| 14 |
236-1704030 |
1 |
Шестерня ведомая |
| |
236-1704025 |
1 |
Ось ведомой шестерни |
| 15 |
201499-П29 |
10 |
Болт |
| 16 |
236-1704070 |
1 |
Основание масляного насоса |
| 17 |
236-1704017-А2 |
1 |
Прокладка |
| 18 |
238М-1701078 |
1 |
Гнездо заднего подшипника промежуточного вала |
| 19 |
238М-1701207-41 |
1 |
Кольцо центрирующее заднего подшипника вторичного вала |
| 20 |
200-1701021-А |
2 |
Прокладка |
| 21 |
236-1701020 |
2 |
Крышка люка отбора |
| 22 |
201497-П29 |
16 |
Болт |
| 23 |
236-1704049 |
1 |
Сетка заборника |
| 24 |
236-1704056-А |
1 |
Прокладка |
| 25 |
236-1704054-Б |
1 |
Крышка заборника |
| 26 |
252136-П2 |
4 |
Шайба |
| 27 |
312669-П |
1 |
Прокладка пробки сливного отверстия |
| 28 |
238-1721255 |
1 |
Пробка сливного отверстия с магнитом в сборе |
| 29 |
238-1721258 |
1 |
Пробка |
| 30 |
312480-П2 |
2 |
Шайба магнита |
| 31 |
236-1704130 |
6 |
Кольцо пружинное |
| 32 |
ФЭ 7.770.055 |
1 |
Магнит |
| 33 |
236-1704128 |
1 |
Кожух магнита |
| 34 |
220116-П2 |
1 |
Винт |
| 35 |
316135-П2 |
2 |
Пробка |
| 36 |
201.172 |
3 |
Прокладка регулировочная |
| 37 |
201.172 |
2 |
Прокладка регулировочная |
| 38 |
310235-П29 |
8 |
Болт |
| 39 |
252139-П2 |
8 |
Шайба |
Валы и шестерни коробки передач ЯМЗ 238М4 и ЯМЗ 2 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
4.61212e+009 |
1 |
Шарикоподшипник 6-205К |
| 2 |
240-1307090 |
1 |
Манжета первичного вала |
| 3 |
236-1701478-Б |
1 |
Корпус манжеты |
| 4 |
311810-П2 |
1 |
Гайка кольцевая |
| 5 |
200-1701034 |
1 |
Кольцо подшипника стопорное |
| 6 |
4.61295e+009 |
1 |
Шарикоподшипник задний 170314Л |
| 7 |
236Н-1701027 |
1 |
Вал первичный в сборе |
| 8 |
236Н-1701030-В |
1 |
Вал первичный |
| 9 |
236-1701043-Б |
2 |
Трубка маслоотводная |
| 10 |
238-1701122 |
2 |
Шайба упорная |
| 11 |
238-1701121-10 |
1 |
Втулка подшипника |
| 12 |
4.62583e+009 |
2 |
Подшипник 664818Д |
| 13 |
238М-1701112 |
1 |
Шестерня первичной передачи вторичного вала |
| 14 |
236-1701150-Б2 |
1 |
Синхронизатор первой и второй передач |
| 15 |
238-1701113 |
1 |
Втулка распорная |
| 16 |
236-1701135 |
1 |
Втулка |
| 17 |
238А-1701131 |
1 |
Шестерня второй передачи вторичного вала |
| 18 |
236-1701138 |
1 |
Втулка |
| 19 |
238А-1701129 |
1 |
Шестерня четвертой передачи |
| 20 |
236-1701144-Г |
1 |
Шайба упорная |
| 21 |
236-1701151-А |
1 |
Синхронизатор третьей и четвертой передач |
| 22 |
4.62254e+009 |
1 |
Подшипник передний вторичного вала 76-592708М1 |
| 23 |
236-1701067-А |
2 |
Кольцо вала промежуточного вала вторичного |
| 24 |
238-1701140 |
1 |
Шестерня заднего хода |
| 25 |
238-1701280 |
1 |
Муфта включения заднего хода |
| 26 |
238М-1701282 |
1 |
Втулка муфты |
| 27 |
238-1701283 |
1 |
Кольцо пружинное упорное |
| 28 |
238-1701194 |
1 |
Гайка кольцевая |
| 29 |
4.61275e+009 |
1 |
Подшипник задний вториного вала 50315А |
| 30 |
238-1701034 |
1 |
Кольцо стопорное |
| 31 |
236-1701145-А |
1 |
Шпонка шайбы |
| 32 |
314001-П |
5 |
Шпонка |
| 33 |
238М-1701103-А |
1 |
Вал вторичный в сборе |
| 34 |
238М-1701105 |
1 |
Вал вторичный |
| 35 |
310067-П2 |
2 |
Болт упорный |
| 36 |
238-1721033 |
1 |
Шайба упорная промежуточного вала |
| 37 |
4.62113e+009 |
1 |
Подшипник задний 3609 |
| 38 |
238Н-1701048 |
1 |
Вал промежуточный |
| 39 |
314000-П |
4 |
Шпонка |
| 40 |
238А-1701050 |
1 |
Шестерня первой передачи |
| 41 |
238-1701059 |
1 |
Втулка распорная |
| 42 |
238А-1701051 |
1 |
Шестерня второй передачи |
| 43 |
238А-1701053 |
1 |
Шестерня четвертой передачи |
| 44 |
236-1701057-Б |
1 |
Шестерня отбора мощности |
| 45 |
236Н-1701056-А |
1 |
Шестерня постоянного зацепления |
| 46 |
236-1701063 |
1 |
Кольцо упорное |
| 47 |
4.62213e+009 |
1 |
Подшипник предний 6-42308АК |
| 48 |
238-1701082 |
1 |
Шестерня заднего хода промежуточная |
| 49 |
4.62532e+009 |
1 |
Подшипник 64907К |
| 50 |
238-1701092 |
1 |
Ось шестерни |
| 51 |
314004-П2 |
1 |
Шпонка оси |

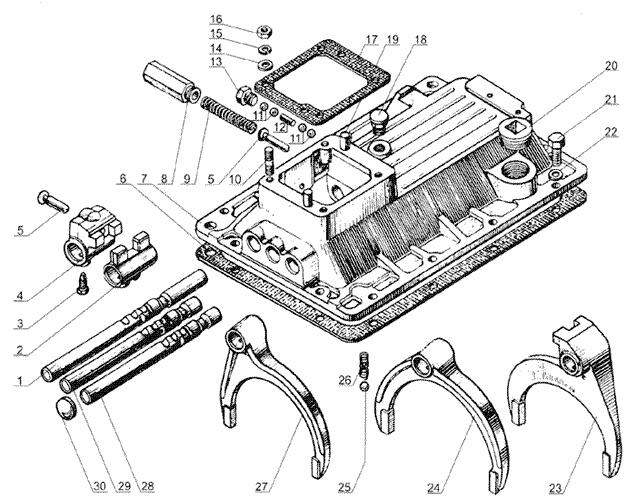

Механизмы переключения передач ЯМЗ 238М4 и ЯМЗ 23 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1702060 |
1 |
Шток вилки переключения заднего хода |
| 2 |
236-1702028 |
1 |
Головка первой и второй передач штока вилки |
| 3 |
236-1702025 |
5 |
Винт установочный |
| 4 |
238-1702053 |
1 |
Головка заднего хода штока вилки |
| 5 |
236-1702129 |
2 |
Предохранитель заднего хода |
| 6 |
238-1702014 |
1 |
Прокладка |
| 7 |
238-1702015-Б |
1 |
Крышка верхняя |
| 8 |
236-1702132 |
1 |
Стакан пружины |
| 9 |
236-1702127-А |
1 |
Пружина предохранителя |
| 10 |
216258-П29 |
4 |
Шпилька |
| 11 |
4.69119e+009 |
4 |
Шарик замка штоков вилок |
| 12 |
236-1702087 |
1 |
Штифт замка штоков вилок |
| 13 |
316172-П29 |
1 |
Пробка |
| 14 |
252006-П29 |
4 |
Шайба |
| 15 |
252136-П2 |
4 |
Шайба |
| 16 |
250513-П29 |
4 |
Гайка |
| 17 |
236-1702122 |
1 |
Прокладка опоры рычага |
| 18 |
236-1702170-А |
1 |
Сапун |
| 19 |
313407-П29 |
2 |
Штифт |
| 20 |
262522-П2 |
1 |
Пробка |
| 21 |
310013-П29 |
12 |
Болт |
| 22 |
252136-П2 |
12 |
Шайба |
| 23 |
236-1702027 |
1 |
Вилка переключения первой и второй передач |
| 24 |
236-1702033 |
1 |
Вилка переключения третьей и четвертой передач |
| 25 |
4.69119e+009 |
3 |
Шарик стопорный |
| 26 |
236-1702106 |
3 |
Пружина |
| 27 |
238-1702050 |
1 |
Вилка переключения заднего хода |
| 28 |
238-1702074 |
1 |
Шток вилки переключения третьей и четвертой передач |
| |
258250-П29С |
2 |
Шплинт-проволока |
| 29 |
238-1702064 |
1 |
Шток вилки переключения первой и второй передач |
| 30 |
260310-П29 |
3 |
Заглушка |
| |
238-1702012 |
1 |
Крышка верхняя в сборе |
| |
238Б-1702114* |
1 |
Наконечник рычага переключения с опорой в сборе |
Картер демультипликатора двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
316180-П2 |
1 |
Пробка |
| 2 |
201.1009042-Б |
1 |
Прокладка уплотнительная |
| 3 |
238-1721250-А2 |
1 |
Прокладка картера |
| 4 |
238М-1721042-51 |
1 |
Проставка |
| 5 |
239.172 |
1 |
Болт регулировочный в сборе |
| 6 |
239.172 |
1 |
Болт регулировочный |
| 7 |
201.1722154-01 |
2 |
Штифт |
| 8 |
4.59556e+009 |
1 |
Гайка |
| 9 |
201.1722018-01 |
1 |
Прокладка |
| 10 |
238М-1721168-01 |
1 |
Муфта зубчатая в сборе |
| 11 |
312579-П29 |
8 |
Шайба стопорная |
| 12 |
310078-П2 |
8 |
Болт крепления муфты |
| |
313883-П |
1 |
Заглушка |
| |
236.111 |
1 |
Заглушка |
| |
840.101 |
1 |
Штифт |
| |
313410-П2 |
2 |
Штифт |
| 13 |
239.172 |
1 |
Картер демультипликатора |
| 14 |
201.1708245-01 |
1 |
Кляммер |
| 15 |
252137-П2 |
25 |
Шайба |
| 16 |
310044-П29 |
15 |
Болт |
| 17 |
252135-П2 |
16 |
Шайба |
| 18 |
250511-П29 |
8 |
Гайка |
| 19 |
201.3802063-01 |
1 |
Прокладка датчика |
| 20 |
201478-П29 |
3 |
Болт |
| 21 |
216284-П29 |
5 |
Шпилька |
| 22 |
2.53111e+009 |
2 |
Кольцо 025-031-36-2-1 |
| 23 |
201.1722124-01 |
1 |
Шайба проставочная |
| 24 |
201.172 |
1 |
Кольцо Б38 |
| 25 |
201.3802042-01 |
1 |
Фланец датчика спидометра |
| 26 |
201.3802069-01 |
1 |
Прокладка фланца |
| 27 |
201.3802052-01 |
1 |
Валик привода спидометра |
| 28 |
236-3802024 |
1 |
Втулка шестерни |
| 29 |
239.172 |
1 |
Шток поршня |
| 30 |
239.172 |
1 |
Манжета 1-80-3 |
| 31 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 32 |
239.172 |
1 |
Поршень цилиндра |
| 33 |
4.59556e+009 |
7 |
Гайка |
| 34 |
2.53111e+009 |
1 |
Кольцо 94-100-36-2 |
| 35 |
201457-П29 |
6 |
Болт |
| 36 |
239.172 |
1 |
Цилиндр |
| 37 |
312213-П2 |
1 |
Шайба стопорная |
| 38 |
201.1708269-01 |
1 |
Прижим |
| 39 |
216234-П29 |
5 |
Шпилька |
| 40 |
2.53111e+009 |
1 |
Кольцо 018-022-25-1 |
| 41 |
4.57383e+009 |
1 |
Датчик скорости 1103.3843 |
| 42 |
202.1721205-41 |
1 |
Крышка выходного вала |
| 43 |
202.1721088-40 |
1 |
Манжета в сборе |
| 44 |
252007-П2 |
10 |
Шайба |
| 45 |
4.59933e+009 |
1 |
Пробка |
| 46 |
202.1721203-01 |
1 |
Прокладка крышки |
| 47 |
201.38 |
1 |
Шестерня привода спидометра |
| 48 |
216364-П29 |
1 |
Шпилька |
| 49 |
2011722057-01 |
2 |
Ось вилки |
| 50 |
201.1722050-41 |
1 |
Вилка |
| 51 |
201.1722078-01 |
2 |
Обойма подшипника |
| 52 |
201.172 |
62 |
Ролик 2х7,8 А5 |
| 53 |
201.1722077-01 |
2 |
Ось подшипника |
| 54 |
4.57373e+009 |
1 |
ВК-40-36-3716000 |
| 55 |
239.172 |
3 |
Прокладка регулировочная |
| 56 |
312333-П |
1 |
Прокладка |
| 57 |
239.172 |
1 |
Штифт фиксатора |
| 58 |
4.69119e+009 |
1 |
Шарик Б 12,7-100 |
| 59 |
236-1702106 |
1 |
Пружина |
| 60 |
312212-П2 |
2 |
Шайба |
| 61 |
201.1721440-01 |
1 |
Крышка картера |
| 62 |
201565-П29 |
4 |
Болт |
| 63 |
201.1721442-01 |
1 |
Прокладка крышки |
| 64 |
2.53111e+009 |
1 |
Кольцо 013-018-30-2-1 |
| 65 |
239.171 |
1 |
Клапан блокировки с элетромагнитом и болтом в сборе |
| 66 |
201466-П29 |
2 |
Болт крепления клапан |
| 67 |
201-1701036 |
2 |
Прокладка регулировочная |
| 68 |
201-1701035 |
2 |
Прокладка регулировочная |
| 69 |
238М-1721252-01 |
1 |
Кольцо упорное |

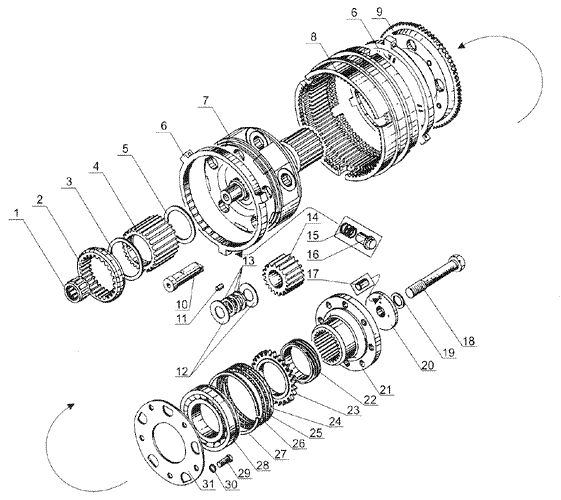

Ваалы и шестерни демультипликатора двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
4.62293e+009 |
1 |
Подшипник 822806Д |
| 2 |
202.172 |
1 |
Муфта соеденительная |
| 3 |
201.172 |
1 |
Кольцо |
| 4 |
202.1721375-40 |
1 |
Шестерня солнечная |
| 5 |
238М-1721382 |
1 |
Кольцо торцовое |
| 6 |
202.1721157-41 |
2 |
Кольцо фрикционное |
| 7 |
238М-1721312-51 |
1 |
Вал выходной с удлинителем |
| 8 |
202.1721350-41 |
1 |
Шестерня коронная в сборе |
| |
202.1721354-41 |
1 |
Шестерня коронная |
| |
238М-1721356-01 |
3 |
Сегмент упорный |
| |
253844-П |
6 |
Заклепка |
| 9 |
201.1721180-51 |
1 |
Муфта зубчатая |
| 10 |
202.1721330-51 |
5 |
Ось сателлита |
| 11 |
4.69216e+009 |
140 |
Ролик Ш 8х16 АР |
| 12 |
201.1721334-01 |
10 |
Кольцо торцовое сателлита |
| 13 |
202.1721340-41 |
15 |
Втулка промежуточная |
| 14 |
202.1721325-41 |
5 |
Сателлит |
| 15 |
201.1721164-10 |
6 |
Пружина |
| 16 |
238М-1721166-01 |
6 |
Штифт фиксатора |
| 17 |
258623-П2 |
1 |
Штифт |
| 18 |
239.172 |
1 |
Болт крепления фланца |
| 19 |
312392-П2 |
1 |
Шайба |
| 20 |
239.172 |
1 |
Шайба |
| 21 |
238К-1721240-01 |
1 |
Фланец |
| 22 |
202.3802033-40 |
1 |
Червяк привода спидометра |
| 23 |
202.1708230-41 |
1 |
Кольцо зубчатое |
| 24 |
201.1721413-01 |
1 |
Кольцо упорное |
| 25 |
201.1721414-01 |
2 |
Прокладка регулировочная |
| 26 |
201.1721416-01 |
2 |
Прокладка регулировочная |
| 27 |
200-1701034 |
1 |
Кольцо стопорное |
| 28 |
4.61275e+009 |
1 |
Подшипник 50217К5 |
| 29 |
310067-П2 |
5 |
Болт |
| 30 |
252157-П2 |
5 |
Шайба |
| |
258296-П2 |
1 |
Шплинт |
| 31 |
202.1721182-51 |
1 |
Кольцо маслонакопителя |

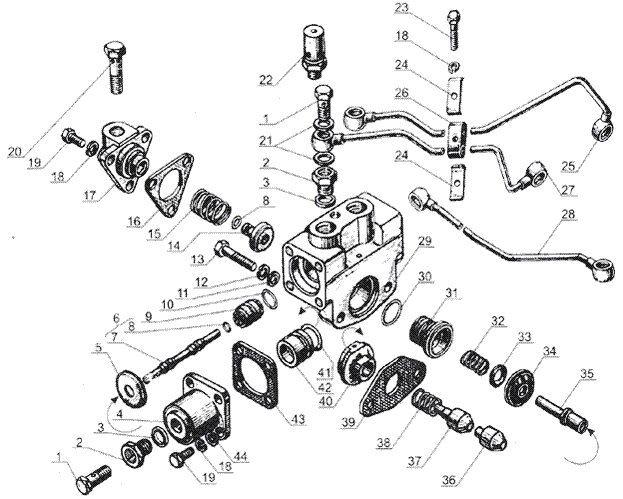

Управление механизмом переключения демультипликато двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
238Н-1723010-01 |
1 |
Воздухораспределитель в сборе |
| 1 |
310122-П2 |
7 |
Болт |
| 2 |
238-1723280 |
4 |
Ввертыш |
| 3 |
312326-П34 |
4 |
Шайба |
| 4 |
238Н-1723028 |
2 |
Цилиндр |
| 5 |
238Н-1723170 |
2 |
Шайба упорная |
| 6 |
238Н-1723020 |
1 |
Золотник в сборе |
| 7 |
238Н-1723024 |
1 |
Золотник |
| 8 |
238-1723026 |
3 |
Кольцо уплотнительное |
| 9 |
238-1723019 |
4 |
Гнездо золотника |
| 10 |
240-1011449 |
4 |
Кольцо уплотнительное |
| 11 |
252005-П2 |
2 |
Шайба |
| 12 |
252135-П2 |
2 |
Шайба |
| 13 |
201462-П29 |
2 |
Болт |
| 14 |
238Н1723032 |
1 |
Клапан впускной |
| 15 |
238М-1723037 |
1 |
Пружина |
| 16 |
238Н-1723049 |
1 |
Прокладка |
| 17 |
238Н-1723041 |
1 |
Крышка клапана |
| 18 |
252134-П2 |
12 |
Шайба |
| 19 |
201420-П29 |
11 |
Болт |
| 20 |
310239-П29 |
1 |
Болт |
| 21 |
258637-П2 |
1 |
Штифт корпуса |
| 22 |
238Н-1723100 |
1 |
Сапун |
| 23 |
310043-П29 |
1 |
Болт крепления скобы |
| 24 |
240-1104458 |
2 |
Скоба крепления воздухопроводов |
| 25 |
238М-1723081-40 |
1 |
Воздухопровод подвода воздуха |
| 26 |
240-1104350 |
1 |
Прокладка |
| 27 |
238М-1723082-40 |
1 |
Воздухопровод подвода воздуха |
| |
238Н-1723015-Б |
1 |
Корпус |
| 28 |
238М-1723162-40 |
1 |
Воздухопровод подвода воздуха к клапану |
| 29 |
238Н-1723018-Б |
1 |
Корпус воздухораспределителя |
| 30 |
236-1702216 |
1 |
Кольцо уплотнительное |
| 31 |
238Н-1723092 |
1 |
Корпус впускного клапана |
| 32 |
238Н-1723036 |
1 |
Пружина |
| 33 |
238Н-1723154 |
1 |
Шайба упора |
| 34 |
238Н-1723290 |
1 |
Диафрагма толкателя в сборе |
| 35 |
238Н1723038 |
1 |
Толкатель |
| 36 |
238-1723044 |
2 |
Сухарь блокирующего устройства |
| 37 |
238Н-1723045 |
1 |
Шток |
| 38 |
238Н-1723047 |
1 |
Пружина |
| 39 |
238Н-1723048 |
1 |
Прокладка |
| 40 |
238Н-1723043 |
1 |
Втулка толкателя центрирующая |
| 41 |
238Н-1723031 |
2 |
Кольцо уплотнительное |
| 42 |
238Н-1723030 |
2 |
Поршень |
| 43 |
238-1723029-Б |
2 |
Прокладка |
| 44 |
252004-П2 |
8 |
Шайба |

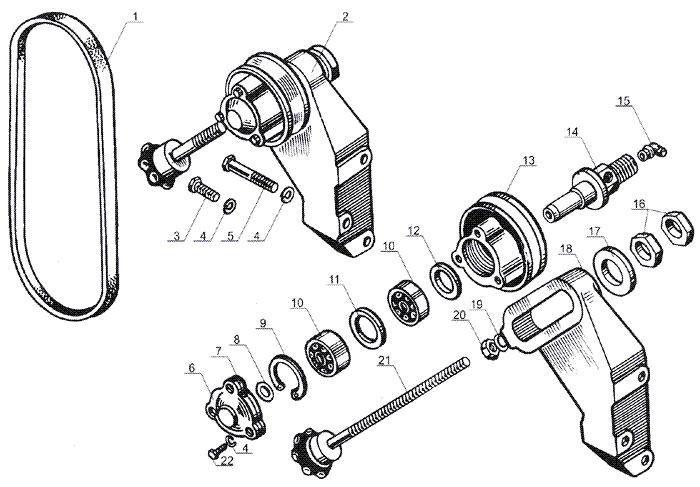

Натяжное устройство двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
2.56411e+009 |
1 |
Ремень привода компресора |
| 2 |
236-3509300-А3 |
1 |
Натяжное устройство |
| 3 |
201460-П29 |
2 |
Болт |
| 4 |
252135-П2 |
6 |
Шайба |
| 5 |
200271-П29 |
1 |
Болт |
| 6 |
236-3509318-В |
1 |
Крышка |
| 7 |
236-3509320 |
1 |
Прокладка |
| 8 |
236-1028224 |
1 |
Кольцо стопорное |
| 9 |
236-1307148 |
1 |
К ольцо упорное |
| 10 |
6-203А |
2 |
Шарикоподшипник |
| 11 |
236-3509324-Б |
1 |
Кольцо распорное |
| 12 |
236-1307107 |
1 |
Кольцо |
| 13 |
236-3509312-В |
1 |
Шкипв |
| 14 |
236-3509316-Б |
1 |
Ось шкива |
| 15 |
4.59168e+009 |
1 |
Пресс-масленка |
| 16 |
250659-П29 |
2 |
Гайка |
| 17 |
204-1308054 |
1 |
Шайба |
| 18 |
236-3509306-А |
1 |
Кронштейн |
| 19 |
252137-П2 |
1 |
Шайба |
| 20 |
250515-П29 |
1 |
Гайка |
| 21 |
204-1308064-А2 |
1 |
Болт-натяжитель |
| 22 |
201454-П29 |
3 |
Болт |

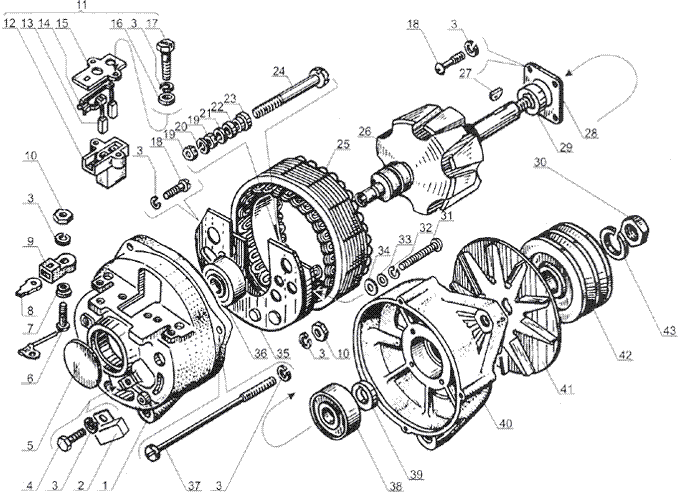

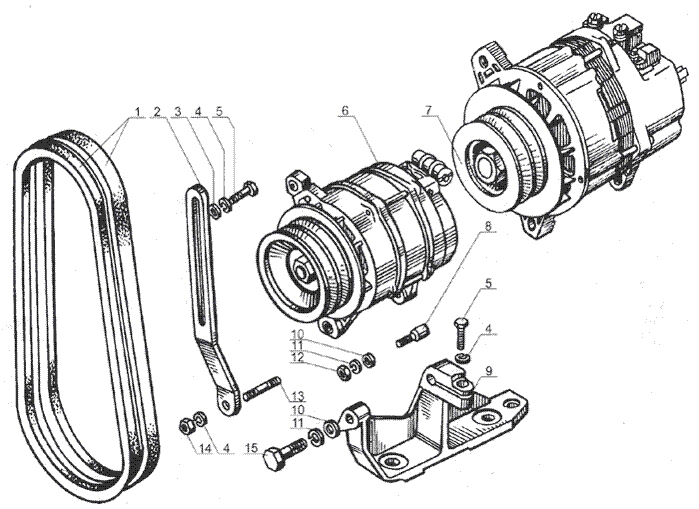

Генератор Г273В1 и 1702.3771 в сборе двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1307002 |
1 |
Ремни привода (комплект) |
| 2 |
236-3701025-Б2 |
1 |
Планка натяжная |
| 3 |
252038-П29 |
1 |
Шайба |
| 4 |
252135-П2 |
3 |
Шайба пружинная |
| 5 |
201458-П29 |
2 |
Болт |
| 6 |
Г273В1 |
1 |
Генератор в сборе |
| 7 |
1702.38 |
1 |
Генератор в сборе |
| 8 |
238-3701780 |
1 |
Палец |
| 9 |
236-3701774 |
1 |
Кронштейн |
| 10 |
252006-П29 |
2 |
Шайба |
| 11 |
252136-П2 |
2 |
Шайба пружинная |
| 12 |
250512-П29 |
1 |
Гайка |
| 13 |
216233-П29 |
1 |
Шпилька |
| 14 |
250511-П29 |
1 |
Гайка |
| 15 |
201501-П29 |
1 |
Болт |

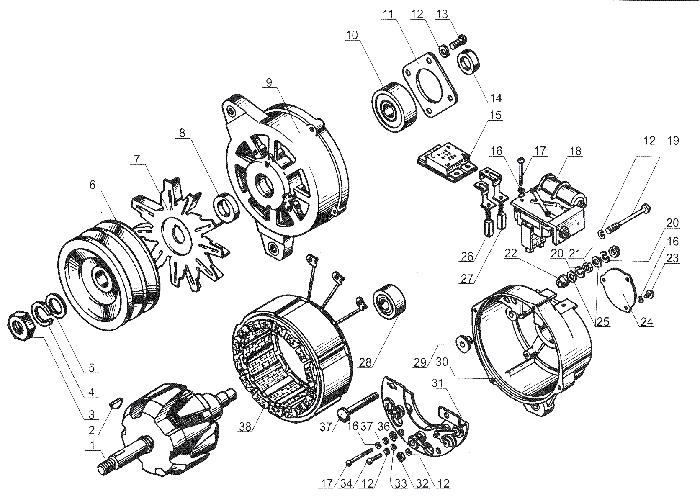

Генератор Г273В1 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
16.3701200-01 |
1 |
Ротор |
| 2 |
НО-7501 |
1 |
Шпонка |
| 3 |
МХ-0235-11 |
1 |
Гайка |
| 4 |
Г287-3701074 |
1 |
Шайба |
| 5 |
16.3701 |
1 |
Шайба |
| 6 |
Г272-3701051 |
1 |
Шкив |
| 7 |
Г250-3701055 |
1 |
Вентилятор |
| 8 |
Г250-3701054 |
1 |
Втулка |
| |
Г273-3701400 |
1 |
Крышка |
| 9 |
Г250А1-3701401 |
1 |
Крышка со стороны привода |
| 10 |
6-180603К1С9 |
1 |
Шарикоподшипник |
| 11 |
16.3701 |
1 |
Держатель сальника |
| 12 |
Х4001 |
11 |
Шайба |
| 13 |
НО-0603 |
4 |
Винт |
| 14 |
Г130А-3701005 |
1 |
Чашка ротора |
| 15 |
Я120М1 |
1 |
Регулятор напряжения интегральный |
| 16 |
Х-1012 |
6 |
Шайба |
| 17 |
НО-0424 |
4 |
Винт |
| 18 |
Г273-3701010 |
1 |
Щеткодержатель |
| 19 |
НО-0414 |
4 |
Винт |
| 20 |
Х-1482 |
2 |
Шайба |
| 21 |
8Х-1533М |
2 |
Гайка |
| 22 |
Г250А1-3701319 |
1 |
Втулка изоляционная |
| 23 |
8Х-1541 |
3 |
Винт |
| 24 |
Г266-3701060-42 |
1 |
Крышка подшипника |
| 25 |
МХ-0276 |
2 |
Шайба |
| 26 |
Г266-3701020-Б |
1 |
Щетка |
| 27 |
Г273-3701030 |
1 |
Щетка |
| 28 |
180502К1С9 |
1 |
Шарикоподшипник |
| 29 |
Г250А1-3701353 |
1 |
Втулка изоляционная |
| |
Г273-3701300-В |
1 |
Крышка в сборе |
| 30 |
Г266-3701301 |
1 |
Крышка со стороны контактных колец |
| 31 |
БПВ 46-65-02 |
1 |
Болк выпрямительный |
| 32 |
М11-90118 |
3 |
Гайка |
| 33 |
8Х-1497А |
1 |
Шайба |
| 34 |
МХ-0097 |
1 |
Винт |
| 35 |
НО-1801-01 |
2 |
Шайба изоляционная |
| 36 |
Х-4020 |
2 |
Шайба |
| 37 |
16.3701 |
1 |
Болт контактный |
| 38 |
Г273В1-3701100 |
1 |
Статор |
Генератор 1702.3771 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| |
1702.38 |
1 |
Генератор в сборе |
| 1 |
1702.38 |
1 |
Крышка со стороны контактных колец в сборе |
| 2 |
|
1 |
Кондесатор К73-21-в-100В- 2,2мкф+20% |
| 3 |
Х-4001-Т |
17 |
Шайба |
| 4 |
МХ-1239 |
1 |
Болт |
| 5 |
1702.38 |
1 |
Крышка подшипника |
| 6 |
5817.37 |
2 |
Вывод |
| 7 |
РР127-3702005 |
2 |
Втулка |
| 8 |
292.37 |
2 |
Клемма соеденительная |
| 9 |
292.37 |
2 |
Колодка |
| 10 |
Х-4003 |
5 |
Гайка |
| 11 |
Г250П1-3701010 |
1 |
Щеткодержатель в сборе |
| 12 |
Г250П1-3701011 |
1 |
Щектодержатель |
| 13 |
Г250П1-3701020 |
1 |
Щетка |
| 14 |
Г250П1-3701030 |
1 |
Щетка |
| 15 |
Г250П1-3701012 |
1 |
Крышка щеткодержателя |
| 16 |
8Х-1497 |
2 |
Шайба |
| 17 |
Г250-3701016 |
2 |
Болт специальный |
| 18 |
МХ-0093 |
5 |
Винт |
| 19 |
8Х-1533 |
2 |
Гайка |
| 20 |
М11-40076-Т |
1 |
Шайба |
| 21 |
Х-1482-Т |
1 |
Шайба |
| 22 |
Г250-3701319А1-Т |
1 |
Втулка изоляционная |
| 23 |
Г250И1-3701308 |
1 |
Втулка |
| 24 |
Г250-3701352А1-02 |
1 |
Болт контактный |
| 25 |
1702.38 |
1 |
Статор в сборе |
| 26 |
1702.38 |
1 |
Ротор в сборе |
| 27 |
4.59824e+009 |
1 |
Шпонка |
| 29 |
1702.38 |
1 |
Втулка распорная |
| 30 |
МХ-0235-01 |
1 |
Гайка |
| 31 |
МХ-1246 |
2 |
Винт |
| 32 |
Х-1012-Т |
2 |
Шайба |
| 33 |
8Х-1496 |
2 |
Шайба |
| 34 |
МХ-1303-Т |
2 |
Шайба |
| 35 |
ИАЕЮ.435.214.014-04Г |
1 |
Блок БПВ46-65-02 |
| |
581.37 |
1 |
Колодка штырьева |
| 36 |
4.61983e+009 |
1 |
Подшипник В6-180502К1С9Ш1 |
| 37 |
МХ-0139 |
4 |
Винт |
| 38 |
|
1 |
Подшипник 6-180603КС9Ш1 |
| 39 |
581.37 |
1 |
Втулка |
| 40 |
32.3701 |
1 |
Крышка со стороны привода |
| 41 |
Г250Ж-3701055-10 |
1 |
Вентилятор |
| 42 |
1702.38 |
1 |
Шкив |
| 43 |
МХ-0234-Т |
1 |
Шайба |
Стартер СТ-25 в сборе двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
25.3708 |
1 |
Стартер в сборе |
| 2 |
240-3708721 |
1 |
Скоба |
| 3 |
200853-П29 |
1 |
Болт |
| 4 |
252138-П2 |
1 |
Шайба |
| 5 |
201563-П29 |
4 |
Болт |
| 6 |
252137-П2 |
4 |
Шайба |
| 7 |
236-3708702-Б |
1 |
Кронштейн нижний |
| 8 |
236-3708704-Б |
1 |
Кронштейн верхний |
| 9 |
258652-П29 |
2 |
Штифт |

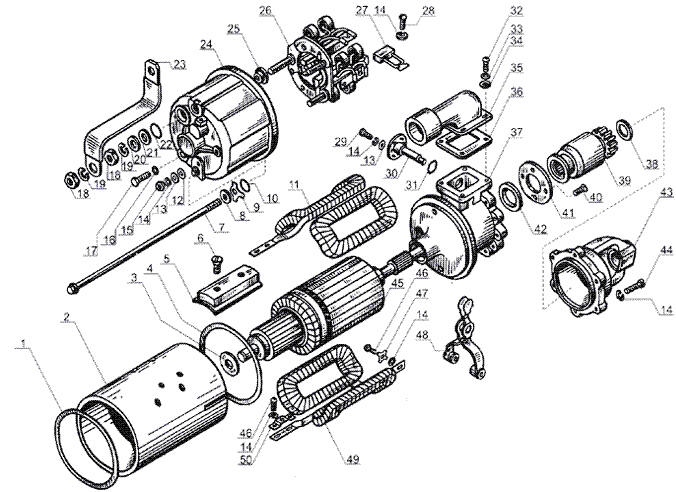

Стартер СТ-25 двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
СТ103А-3708338 |
1 |
Кольцо |
| 2 |
25.3708 |
1 |
Корпус |
| 3 |
МХ-1087 |
1 |
Шайба |
| 4 |
СТ103А-3708046 |
1 |
Кольцо |
| 5 |
СТ103-3708102 |
4 |
Полюс |
| 6 |
Х1-11-58 |
8 |
Винт |
| 7 |
СТ103-3708003 |
2 |
Шпилька |
| 8 |
МХ-0142 |
2 |
Шайба |
| 9 |
МХ-0954 |
2 |
Шайба |
| 10 |
СТ103А-3708045 |
2 |
Шайба |
| 11 |
СТ103-3708150 |
1 |
Катушка |
| 12 |
25.3708 |
2 |
Шайба |
| 13 |
МХ-0276 |
2 |
Шайба |
| 14 |
Х-1482 |
17 |
Шайба |
| 15 |
8Х-1533 |
2 |
Гайка |
| 16 |
4.59817e+009 |
1 |
Шайба |
| 17 |
М8х1х20 |
1 |
Болт |
| 18 |
Х2-9302 |
2 |
Гайка |
| 19 |
7Х-4289 |
2 |
Шайба |
| 20 |
МХ-0825 |
1 |
Шайба |
| 21 |
МХ-0037 |
1 |
Шайба |
| 22 |
СТ103А-3708339 |
1 |
Кольцо |
| 23 |
СТ103-3708030 |
1 |
Шина |
| 24 |
25.3708 |
1 |
Крышка коллектора |
| 25 |
СТ103А-3708309 |
1 |
Втулка |
| 26 |
25.3708 |
1 |
Травеса |
| 27 |
2500.37 |
8 |
Щетка |
| 28 |
7Х-4196 |
8 |
Винт |
| 29 |
4.59432e+009 |
2 |
Винт |
| 30 |
СТ142-3708070 |
1 |
Ось |
| 31 |
16.3708 |
1 |
Кольцо |
| 32 |
МХ-0905 |
4 |
Винт |
| 33 |
Х-4001 |
4 |
Шайба |
| 34 |
8Х-1497 |
4 |
Шайба |
| 35 |
25.3708 |
1 |
Кожух |
| 36 |
25.3708 |
1 |
Прокладка |
| 37 |
25.3709 |
1 |
Корпус привода |
| 38 |
25.3708 |
1 |
Шайба упорная |
| 39 |
25.3709 |
1 |
Привод в сборе |
| 40 |
25.3709 |
12 |
Винт |
| 41 |
25.3709 |
1 |
Шайба привода |
| 42 |
М672615030 |
1 |
Сальник |
| 43 |
25.3708 |
1 |
Крышка приводап |
| 44 |
25.3708 |
6 |
Винт |
| 45 |
25.3708 |
1 |
Якорь |
| 46 |
МХ-1104 |
2 |
Болт |
| 47 |
МХ-1032 |
2 |
Шайба |
| 48 |
25.3708 |
1 |
Рычаг |
| 49 |
СТ103-3708120 |
1 |
Катушка |
| 50 |
25.3708 |
2 |
Пластина |

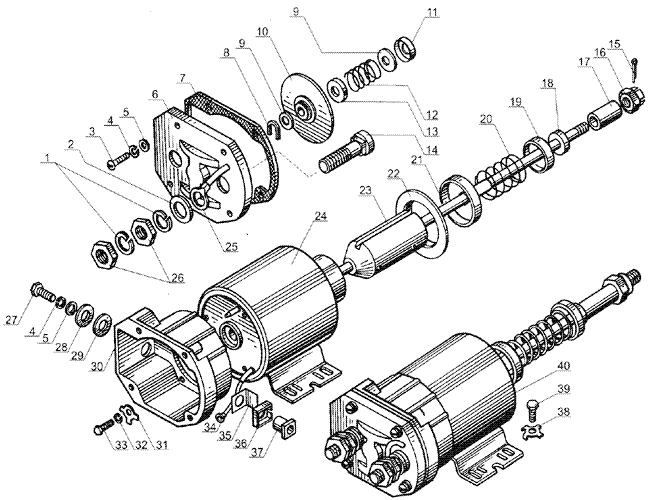

реле стартера двигателя ЯMЗ 238 Б
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
7Х-4289 |
4 |
Шайба |
| 2 |
МХ-0825 |
2 |
Шайба |
| 3 |
МХ-1020 |
4 |
Винт |
| 4 |
Х-4001 |
5 |
Шайба |
| 5 |
8Х-1497 |
1 |
Шайба |
| 6 |
РС25-3708080 |
1 |
Крышка |
| 7 |
РС25-3708006-Б |
1 |
Прокладка |
| 8 |
РС25-3708013 |
1 |
Скоба |
| 9 |
МХ-0021 |
2 |
Шайба |
| 10 |
РС25-3708030 |
1 |
Диск контактный |
| 11 |
РС100-3708003 |
1 |
Шайба |
| 12 |
РС25-3708007 |
1 |
Пружина |
| 13 |
ВМ-335-37 |
1 |
Шайба |
| 14 |
РС25-3708011 |
2 |
Болт контактный |
| 15 |
4.59871e+009 |
1 |
Шплинт |
| 16 |
25.3709 |
1 |
Гайка |
| 17 |
25.3709 |
1 |
Втулка |
| 18 |
25.3709 |
1 |
Шайба |
| 19 |
25.3709 |
1 |
Чашка |
| 20 |
18.3708 |
1 |
Пружина |
| 21 |
258.371 |
1 |
Чашка |
| 22 |
25.3709 |
1 |
Прокладка |
| 23 |
25.3709 |
1 |
Якорь |
| 24 |
РС103-3708100 |
1 |
Ярмо с катушкой |
| 25 |
540244 |
1 |
Наконечник |
| 26 |
Х2-9302 |
4 |
Гайк |
| 27 |
МХ-1146 |
1 |
Болт |
| 28 |
1-МЮ-37 |
1 |
Шайба |
| 29 |
МХ-0434 |
1 |
Шайба |
| 30 |
РС25-3708002-В |
1 |
Корпус реле стартера |
| 31 |
МХ-1032 |
3 |
Шайба |
| 32 |
Х-1482 |
3 |
Шайба |
| 33 |
МХ-1215 |
3 |
Болт |
| 34 |
МХ-1031 |
1 |
Наконечник |
| 35 |
РС25-3708016 |
1 |
Прокладка |
| 36 |
РС25-3708015 |
1 |
Втулка |
| 37 |
РС25-3708014 |
1 |
Втулка |
| 38 |
МХ-0287 |
4 |
Шайба |
| 39 |
МХ-1126 |
4 |
Болт |
| 40 |
25.3709 |
1 |
Реле стартера в сборе | | |
