Запчасти двигателя ЯMЗ 238 ИM

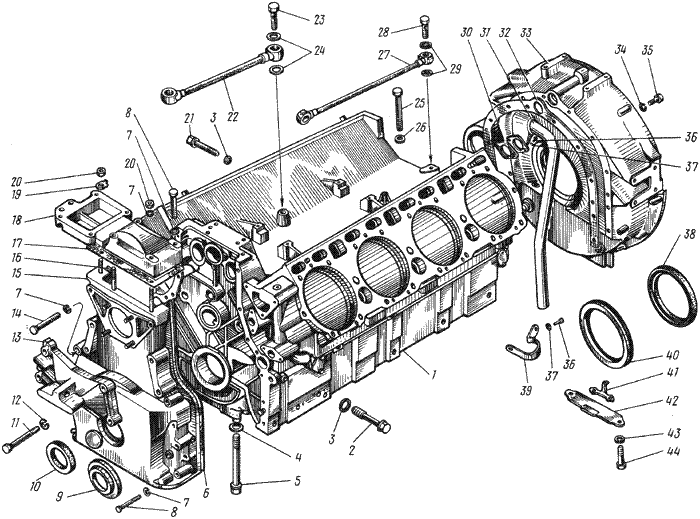

Блок цилиндров двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1002012-А5 |
1 |
Блок цилиндров |
| 2 |
236-1005178 |
5 |
Болт стяжной |
| 3 |
236-1005181 |
10 |
Шайба |
| 4 |
312304-П |
10 |
Шайба |
| 5 |
236-1005159 |
10 |
Болт |
| 6 |
236-1002265-А |
1 |
Прокладка левая |
| 7 |
252136-П2 |
14 |
Шайба |
| 8 |
200325-П29 |
10 |
Болт |
| 9 |
236-1002272 |
1 |
Маслоотражатель |
| 10 |
201-1005034-Б4 |
1 |
Манжета |
| 11 |
200827-П29 |
4 |
Болт |
| 12 |
252138-П2 |
4 |
Шайба |
| 13 |
236-1001020-А |
1 |
Кронштейн передней опоры |
| 14 |
200328-П29 |
2 |
Болт |
| 15 |
236-1002260-Б2 |
1 |
Крышка передняя |
| 16 |
236-1002266-А |
1 |
Прокладка правая |
| 17 |
236-1002258-А2 |
1 |
Прокладка |
| 18 |
236-1002255-ВЗ |
1 |
Крышка |
| 19 |
312534-П2 |
1 |
Шайба |
| 20 |
250513-П29 |
3 |
Гайка |
| 21 |
236-1005180 |
5 |
Болт |
| 22 |
238-1111620 |
1 |
Трубка отвода масла от топливного насоса |
| 23 |
310096-П2 |
1 |
Болт |
| 24 |
312326-П34 |
2 |
Шайба |
| 25 |
200276-П29 |
4 |
Болт |
| 26 |
312356-П29 |
4 |
Шайба |
| 27 |
238-1111614 |
1 |
Трубка подвода масла к топливному насосу |
| 28 |
310122-П2 |
1 |
Болт |
| 29 |
312482-П34 |
2 |
Шайба |
| 30 |
236-1014272 |
1 |
Прокладка сапуна |
| 31 |
236-1014250 |
1 |
Сапун |
| 32 |
236-1002314-Б |
1 |
Прокладка |
| 33 |
238-1002311 |
1 |
Картер маховика |
| 34 |
252137-П2 |
10 |
Шайба |
| 35 |
310044-П29 |
10 |
Болт |
| 36 |
201456-П29 |
3 |
Болт |
| 37 |
252135-П2 |
3 |
Шайба |
| 38 |
236-1005160-АЗ |
1 |
Манжета |
| 39 |
315450-П29 |
1 |
Кляммер |
| 40 |
236-1002315 |
1 |
Маслоотражатель |
| 41 |
236-1002333 |
1 |
Указатель верхней мертвой точки поршня |
| 42 |
236-1002318 |
1 |
Крышка люка |
| 43 |
252135-П2 |
4 |
Шайба |
| 44 |
201454-П29 |
4 |
Болт |
Головка цилиндров двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1003210-ВЗ |
2 |
Прокладка |
| 2 |
236-1003108-Б |
8 |
Седло впускного клапана |
| 3 |
236-10031 10-ВЗ |
8 |
Седло выпускного клапана |
| 4 |
313934-П |
14 |
Заглушка |
| 5 |
236-1003330 |
4 |
Рым-болт |
| 6 |
312472-П |
8 |
Шайба |
| 7 |
236-1007032-Б |
16 |
Втулка клапана направляющая |
| 8 |
236-1003114-В2 |
8 |
Кольцо уплотнительное |
| 9 |
236-1003112-В |
8 |
Стакан форсунки |
| 10 |
236-1003113 |
8 |
Гайка крепления стакана |
| 11 |
236-1007262 |
8 |
Манжета впускного клапана |
| 12 |
238-1003270 |
2 |
Прокладка крышки |
| 13 |
238-1003245 |
1 |
Крышка головки с маслозаливным патрубком и винтами крепления |
| 14 |
238-1003261-Б |
1 |
Крышка головки цилиндров с маслозаливным патрубком |
| 15 |
204А-1003278 |
8 |
Прокладка |
| 16 |
201-1003272-А2 |
8 |
Винт |
| 17 |
258039-П29 |
8 |
Шплинт |
| 18 |
201-1 114060-А |
1 |
Крышка горловины мас-лозаливного патрубка |
| 19 |
201-1 114064-А |
1 |
Цепочка |
| 20 |
238-1003260-Б |
1 |
Крышка в сборе |
| 21 |
238-1003244 |
1 |
Крышка головки с винтами крепления |
| 22 |
201-1114065-А2 |
1 |
Прокладка |
| 23 |
313992-П |
8 |
Заглушка |
| 24 |
311423-П5 |
42 |
Гайка |
| 25 |
312399-П2 |
42 |
Шайба |
| 26 |
236-1003016-Б |
42 |
Шпилька крепления головки цилиндров |
| 27 |
238-1003013-Д |
2 |
Головка цилиндров |

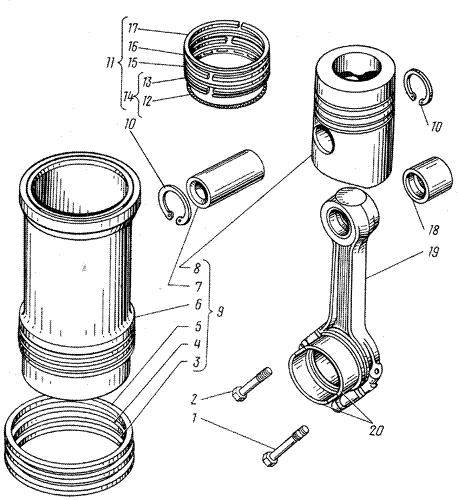

Поршень и шатун двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1004063-Б |
6 |
Болт крышки шатуна длинный |
| 2 |
236-1004062-Б |
6 |
Болт крышки шатуна короткий |
| 3 |
236-1002023 |
6 |
Кольцо уплотнительное нижнее |
| 4 |
236-1002024-А |
6 |
Кольцо уплотнительное верхнее |
| 5 |
236-1002040 |
6 |
Кольцо антикавитационное |
| 6 |
236-1002021-А |
6 |
Гильза цилиндра |
| 7 |
236-1004020 |
6 |
Палец |
| 8 |
236-1004015-Д |
6 |
Поршень |
| 9 |
236-1004006 |
6 |
Гильза. поршень. палец. |
| 10 |
236-1004022-Б |
12 |
Кольцо стопорное |
| 11 |
236-1000106-БЗ |
6 |
Кольца поршневые (комплект на один поршень) |
| 12 |
236-1004038-Б |
6 |
Расширитель |
| 13 |
236-1004035-В |
6 |
Кольцо маслосъемное |
| 14 |
236-1004034-А |
6 |
Кольцо маслосъемное с расширителем |
| 15 |
236-1004025-В |
6 |
Кольцо компрессионное третье |
| 16 |
236-1004032-АЗ |
6 |
Кольцо компрессионное второе |
| 17 |
236-1004030 |
6 |
Кольцо компрессионное верхнее |
| 18 |
236-1004052-Б2 |
6 |
Втулка шатуна |
| 19 |
236-1004045-Б2 |
6 |
Шатун |
| 20 |
236-100405 8-В |
12 |
Вкладыш |
Коленчатый вал двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310040-П29 |
1 |
Болт |
| 2 |
201-1005066 |
1 |
Шайба |
| 3 |
236-100506 1-Б |
1 |
Шкив |
| 4 |
238-1005026-Б |
1 |
Противовес передний |
| 5 |
236-1005055 |
1 |
Гайка |
| 6 |
236-1005056-А |
1 |
Шайба |
| 7 |
236-1005043 |
1 |
Маслоотражатель передний |
| 8 |
238-1005008-Г2 |
1 |
Вал коленчатый |
| 9 |
238Э-1000104-В2 |
1 |
Вкладыши шатунных подшипников, 88 мм, комплект |
| 9 |
238Э-1000104-В2-Р1 |
1 |
Вкладыши шатунных подшипников, 87,75 мм, комплект |
| 9 |
238Э-1000104-В2-Р2 |
1 |
Вкладыши шатунных подшипников, 87,50 мм, комплект |
| 9 |
238Э-1000104-В2-РЗ |
1 |
Вкладыши шатунных подшипников, 87,25 мм, комплект |
| 9 |
238Э-1000104-В2-Р4 |
1 |
Вкладыши шатунных подшипников, 87 мм, комплект |
| 9 |
238Э-1000104-В2-Р5 |
1 |
Вкладыши шатунных подшипников, 86,75 мм, комплект |
| 9 |
238Э-1000104-В2-Р6 |
1 |
Вкладыши шатунных подшипников, 86,50 мм, комплект |
| 10 |
238-1000102-Б2 |
1 |
Вкладыши коренных подшипников, 110 мм, комплект |
| 10 |
238-1000102-Б2-Р1 |
1 |
Вкладыши коренных подшипников, 109,75 мм, комплект |
| 10 |
238-1000102-Б2-Р2 |
1 |
Вкладыши коренных подшипников, 109,50 мм, комплект |
| 10 |
238-1000102-Б2-РЗ |
1 |
Вкладыши коренных подшипников, 109,25 мм, комплект |
| 10 |
238-1000102-Б2-Р4 |
1 |
Вкладыши коренных подшипников, 109 мм, комплект |
| 10 |
238-1000102-Б2-Р5 |
1 |
Вкладыши коренных подшипников, 108,75 мм, комплект |
| 10 |
238-1000102-Б2-Р6 |
1 |
Вкладыши коренных подшипников, 108,50 мм, комплект |
| 11 |
236-1004058-В |
16 |
Вкладыш шатунного подшипника |
| 12 |
236-1005170-В |
5 |
Вкладыш верхний |
| 13 |
236-1005183-Д |
4 |
Полукольцо упорного подшипника |
| 14 |
236-1005129-Б |
2 |
Пластина левая |
| 15 |
236-1005127 -А |
8 |
Болт крепления маховика |
| 16 |
236-1005128-А |
2 |
Пластина правая |
| 17 |
238-1005115-Е |
1 |
Маховик |
| 18 |
236-1005125-А2 |
1 |
Обод |
| 19 |
312579-П29 |
12 |
Шайба |
| 20 |
201501-П29 |
12 |
Болт |
| 21 |
236-1005042 |
1 |
Маслоотражатель задний |
| 22 |
236-1005171-В |
1 |
Вкладыш нижний |
| 23 |
313933-П |
1 |
Заглушка |
| 24 |
238-1000107-В4 |
1 |
Вал коленчатый с вкладышами подшипников, комплект |
| 25 |
236-1005030-А |
1 |
Шестерня |
| 26 |
314006-П2 |
1 |
Шпонка |
Распределительный вал двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 2 |
238-1006015-Г2 |
1 |
Вал распределительный |
| 3 |
314008-П2 |
1 |
Шпонка |
| 4 |
252156-П2 |
6 |
Шайба |
| 5 |
310130-П2 |
6 |
Болт |
| 6 |
311412-П2 |
1 |
Гайка |
| 7 |
312580-Ш5 |
1 |
Шайба |
| 8 |
236-1006214-Г2 |
1 |
Шестерня привода распределительного вала |
| 9 |
236-1029116 |
1 |
Шестерня ведущая привода топливного насоса |
| 10 |
236-1006236Б |
1 |
Фланец упорный |
| 11 |
236-1006026-A |
1 |
Втулка передняя |
| 12 |
236-1006037-A |
4 |
Втулка |
| 13 |
312538-П2 |
2 |
Шайба |
| 14 |
310129-П2 |
2 |
Болт |
Клапаны и толкатели двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 25 |
236-1007025-Б |
12 |
Шайба пружин |
| 1 |
236-1007244 |
1 |
Втулка передняя |
| 2 |
236-1007236 |
2 |
Ось крайняя |
| 3 |
236-1007186 |
32 |
Втулка толкателя |
| 4 |
236-1007242 |
2 |
Ось средняя |
| 5 |
236-1007247-Б |
1 |
Втулка задняя |
| 6 |
236-1007248 |
4 |
Втулка распорная |
| 7 |
236-1007246 |
3 |
Втулка промежуточная |
| 8 |
236-1007180 |
16 |
Толкатель |
| 9 |
236-1007176-А |
16 |
Штанга толкателя |
| 10 |
236-1007148-Б |
16 |
Винт регулировочный |
| 11 |
311516-П15 |
16 |
Гайка |
| 12 |
236-1007144-В |
16 |
Коромысло клапана |
| 13 |
236-1007118-В |
16 |
Втулка коромысла |
| 14 |
236-1007103-А |
16 |
Кольцо упорное |
| 15 |
312392-П2 |
16 |
Шайба |
| 16 |
236-1007024-В |
16 |
Тарелка пружин |
| 17 |
236-1007015-В4 |
8 |
Клапан выпускной |
| 18 |
236-1007028-А |
32 |
Сухарь клапана |
| 19 |
236-1007026-Б |
16 |
Втулка |
| 20 |
310124-П2 |
16 |
Болт |
| 21 |
236-1007091-Б2 |
16 |
Ось коромысла |
| 22 |
236-1007020 |
16 |
Пружина наружная |
| 23 |
236-1007021 |
16 |
Пружина внутренняя |
| 24 |
236-1007010-В |
8 |
Клапан впускной |
| 25 |
236-1007025-Б |
16 |
Шайба пружин |

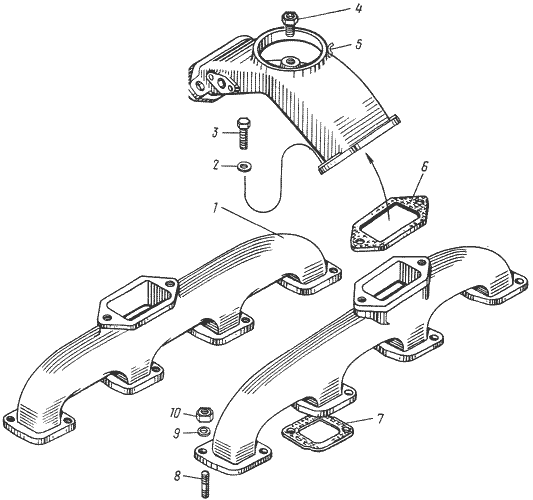

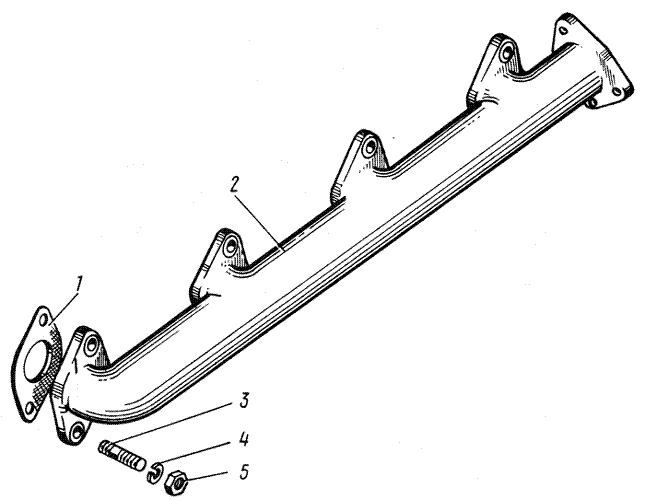

Газопровод двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1008050 |
8 |
Прокладка выпускного коллектора |
| 2 |
238-1008022-Б |
2 |
Коллектор выпускной |
| 3 |
310443-П |
16 |
Шпилька |
| 4 |
312300-П2 |
16 |
Шайба |
| 5 |
250512-П5 |
16 |
Гайка |

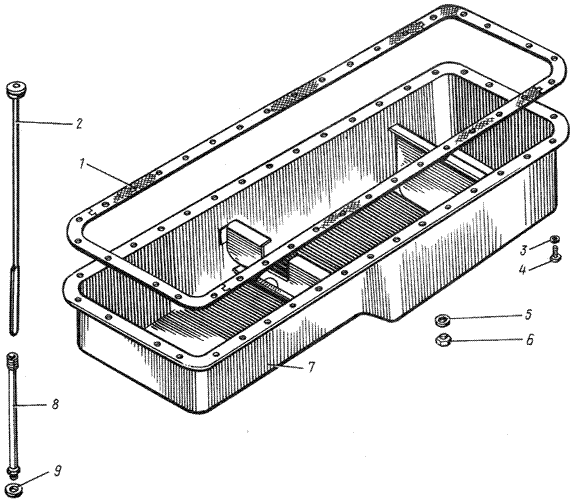

Поддон блока цилиндров двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1009040-А |
1 |
Прокладка поддона |
| 2 |
236-1009050-Б |
1 |
Указатель уровня масла |
| 3 |
252135-П2 |
36 |
Шайба |
| 4 |
201456-П29 |
36 |
Болт |
| 5 |
201-1009042-Б |
1 |
Прокладка пробки |
| 6 |
316180-П2 |
1 |
Пробка |
| 7 |
238-1009010 |
1 |
Поддон |
| 8 |
236-100905 9-Г |
1 |
Трубка направляющая |
| 9 |
312326-П34 |
1 |
Шайба |
Масляный насос двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1011230-A |
1 |
Шестерня ведомая |
| 2 |
236-1011217-B2 |
1 |
Фланец упорный |
| 3 |
310254-П2 |
2 |
Болт |
| 4 |
252136-П2 |
2 |
Шайба |
| 5 |
236-1011380 |
2 |
Прокладка регулировочная |
| 6 |
236-1011014-ВЗ |
1 |
Насос масляный |
| 7 |
236-1011202-A |
1 |
Шестерня промежуточная |
| 8 |
252137-П2 |
2 |
Шайба |
| 9 |
310156-П2 |
2 |
Болт |
| 10 |
314005-П2 |
1 |
Шпонка |
| 11 |
236-1011040-Б |
1 |
Шестерня нагнетающей секции ведущая |
| 12 |
201-1015434 |
1 |
Шарик |
| 13 |
236-1011100 |
1 |
Шестерня радиаторной секции ведущая |
| 14 |
236-1011019-B |
1 |
Корпус радиаторной секции |
| 15 |
252135-П2 |
12 |
Шайба |
| 16 |
200270-П2 |
6 |
Болт |
| 17 |
236-1011015-Г |
1 |
Корпус нагнетающей секции |
| 18 |
236-1011352-B |
1 |
Трубка нагнетающей секции отводящая |
| 19 |
236-1011030-Б |
1 |
Шестерня ведомая нагнетающей секции |
| 20 |
236-1011114 |
1 |
Шестерня ведомая радиаторной секции |
| 21 |
236-1011049 |
1 |
Про ставка |
| 22 |
240-1011057 |
1 |
Пружина клапана |
| 23 |
236-1011056-A |
1 |
Клапан дифференциальный |
| 24 |
236-1011358-A |
2 |
Прокладка |
| 25 |
312559-П2 |
1 |
Шайба |
| 26 |
236-1011368-Б |
1 |
Пружина предохранительного клапана |
| 27 |
236-1011363-Б |
1 |
Клапан радиаторной секции предохранительный |
| 28 |
236-1011420-B |
1 |
Трубка радиаторной секции отводящая |
| 29 |
201457-П2 |
2 |
Болт |
| 30 |
201458-П29 |
4 |
Болт |
| 31 |
314537-П |
1 |
Угольник |
| 32 |
236-1011098-БЗ |
1 |
Трубка дифференциального клапана подводящая |
| 33 |
314612-П29 |
1 |
Штуцер |
| 34 |
236-1011320 |
1 |
Кронштейн крепления всасывающей трубы |
| 35 |
310248-П2 |
2 |
Болт |
| 36 |
258013-П29 |
2 |
Шплинт |
| 38 |
236-1011322 |
1 |
Скоба |
| 39 |
250975-П2 |
2 |
Гайка |
| 40 |
201495-П2 |
2 |
Болт |
| 41 |
236-1011296 |
1 |
Прокладка |
| 42 |
236-1011048-Б |
1 |
Клапан нагнетающей секции редукционный |
| 43 |
236-1011058-Б |
1 |
Пружина клапана |
| 44 |
312571-П2 |
1 |
Шайба |
| 45 |
236-1011208-B |
1 |
Ось промежуточной шестерни |
| 46 |
238-1011398-B |
1 |
Трубка всасывающая с заборником |

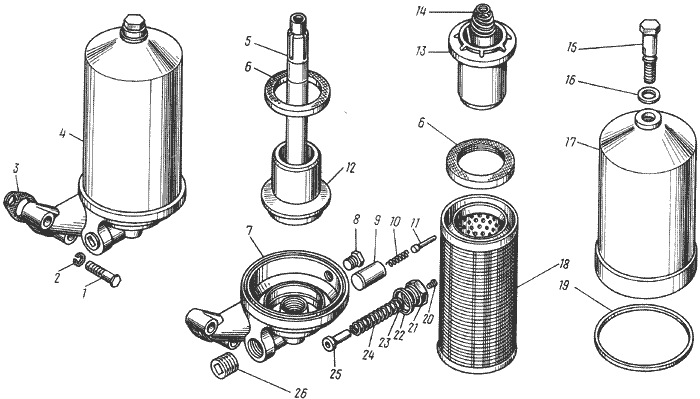

Фильтр грубой очистки масла двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
201501-П29 |
4 |
Болт |
| 2 |
252136-П2 |
4 |
Шайба |
| 3 |
236-1012100 |
2 |
Прокладка |
| 4 |
236-1012010-АЗ |
1 |
Фильтр грубой очистки масла |
| 5 |
236-1012026-Г |
1 |
Стержень |
| 6 |
236-1012052-Б |
2 |
Прокладка фильтрующего элемента |
| 7 |
236-1012020-В |
1 |
Корпус фильтра |
| 8 |
316121-П29 |
1 |
Пробка |
| 9 |
206Д-1011055-А |
1 |
Клапан перепускной |
| 12 |
236-1012120-В |
1 |
Крышка нижняя |
| 13 |
236 -101204 2-В |
1 |
Крышка верхняя |
| 14 |
236-1012121-В |
1 |
Пружина фильтрующего элемента |
| 15 |
236-1012087-Б |
1 |
Болт крепления колпака |
| 16 |
201-1017112 |
1 |
Прокладка |
| 17 |
240-1017078-А |
1 |
Колпак фильтра |
| 18 |
236-1012027-А2 |
1 |
Элемент фильтрующий |
| 19 |
201-1012083 |
1 |
Прокладка колпака |
| 21 |
236-1012067 |
1 |
Пробка перепускного клапана |
| 22 |
206Д-1011066 |
1 |
Прокладка |
| 23 |
312347-П29 |
3 |
Шайба |
| 24 |
236-1012058 |
1 |
Пружина перепускного клапана |
| 26 |
262520-П2 |
1 |
Пробка |

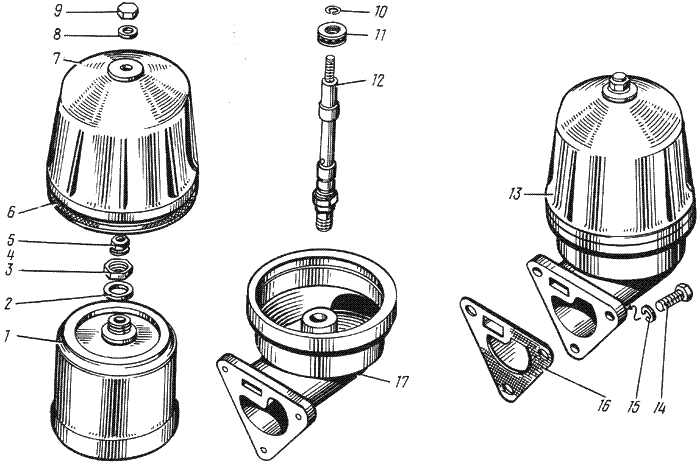

Фильтр центробежной очистки масла двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1028180 |
1 |
Ротор |
| 2 |
312497 -П2 |
1 |
Шайба |
| 3 |
311808-П2 |
1 |
Гайка |
| 4 |
312672-П |
1 |
Шайба |
| 5 |
250615-П2 |
1 |
Гайка крепления ротора |
| 6 |
236-1028162 |
1 |
Прокладка колпака |
| 7 |
236-1028250 |
1 |
Колпак фильтра |
| 8 |
312310-П34 |
1 |
.Шайба |
| 9 |
312103-П29 |
1 |
Гайка крепления колпака |
| 10 |
236-1028244 |
1 |
Кольцо стопорное |
| 11 |
8103 |
1 |
Шарикоподшипник упорный |
| 12 |
236-1028031 |
1 |
Ось |
| 13 |
236-1028010 |
1 |
Фильтр центробежной очистки масла |
| 14 |
201499-П29 |
3 |
Болт крепления фильтра |
| 15 |
2.52136e+008 |
3 |
Шайба |
| 16 |
236-1028122 |
1 |
Прокладка |
| 17 |
236-1028020 |
1 |
Корпус фильтра |

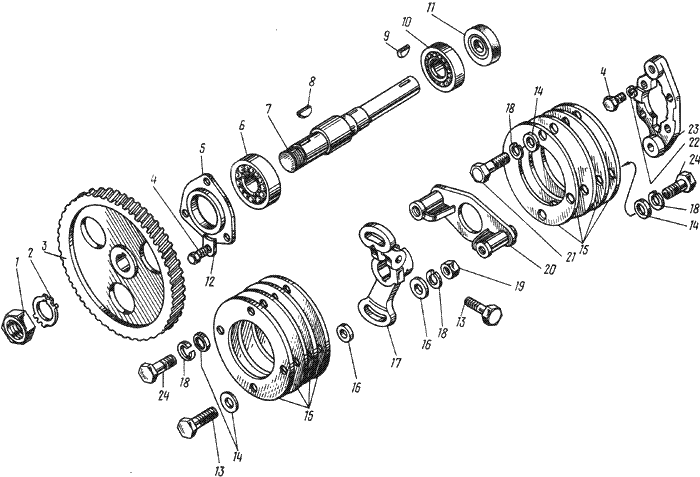

Привод топливного насоса высокого давления двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
2.50661e+008 |
1 |
Гайка крепления шестерни |
| 2 |
312510-П2 |
1 |
Шайба |
| 3 |
236-1029122 |
1 |
Шестерня ведомая |
| 4 |
201456-П29 |
7 |
Болт |
| 5 |
236-1308107 |
1 |
Фланец упорный |
| 6 |
305 |
1 |
Шарикоподшипник |
| 7 |
236-1029154-Б |
1 |
Вал привода |
| 8 |
314008-П2 |
1 |
Шпонка |
| 9 |
314042-П2 |
1 |
Шпонка |
| 10 |
6-205К |
1 |
Шарикоподшипник |
| 11 |
236-1029240 |
1 |
Манжета |
| 12 |
312532-П15 |
3 |
Шайба |
| 13 |
240-1029284-Б |
3 |
Болт |
| 14 |
252006-П29 |
6 |
Шайба |
| 15 |
236-1029274 |
8 |
Пластина |
| 16 |
312681-П29 |
4 |
Шайба |
| 17 |
236-1029264-В |
1 |
Фланец полумуфты |
| 18 |
252156-П2 |
6 |
Шайба |
| 19 |
2.50513e+009 |
2 |
Гайка |
| 20 |
236-1029268-В |
1 |
Полумуфта ведущая |
| 21 |
310055-П29 |
2 |
Болт |
| 22 |
252135-П2 |
4 |
Шайба |
| 23 |
236-1029286 |
1 |
Полумуфта ведомая |
| 24 |
310003-П29 |
4 |
Болт |

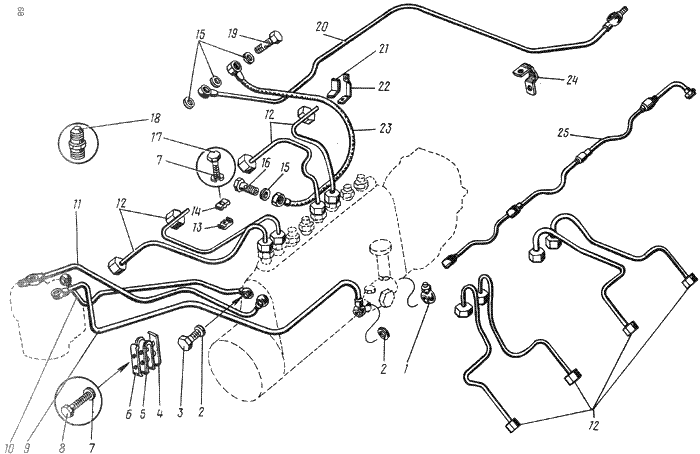

Топливопроводы двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1104430 |
1 |
Наконечник |
| 2 |
312326-П34 |
14 |
Шайба |
| 3 |
310096-П2 |
7 |
Болт |
| 4 |
236-1104440 |
1 |
Скоба |
| 5 |
236-1104457-Б |
1 |
Прокладка |
| 6 |
236-1104441 |
1 |
Скоба |
| 7 |
252134-П2 |
2 |
Шайба |
| 8 |
201422-П29 |
2 |
Болт |
| 9 |
238-1104422-В |
1 |
Трубка отводящая |
| 10 |
236-1104426 |
1 |
Трубка подводящая |
| 11 |
236-1104384 |
1 |
Трубка отводящая от фильтра тонкой очистки |
| 12 |
236-1104308-Б2 |
8 |
Трубка топливная насоса высокого давления |
| 13 |
238-1104459-Б |
4 |
Колодка |
| 14 |
236-1104458 |
4 |
Колодка |
| 15 |
312482-П34 |
19 |
Шайба |
| 16 |
310122-П2 |
8 |
Болт |
| 17 |
201420-П29 |
4 |
Болт |
| 18 |
314656-П29 |
2 |
Штуцер |
| 19 |
310239-П29 |
1 |
Болт |
| 20 |
238-1104346-В |
1 |
Трубка отводящая |
| 21 |
240-1104337 |
1 |
Прокладка |
| 22 |
315492-П29 |
1 |
Кляммер |
| 23 |
236-1104334 |
1 |
Трубка отвода топлива от плунжерных пар |
| 24 |
315484-П29 |
2 |
Клямер |
| 25 |
238-1104370-Б |
2 |
Трубка дренажная |

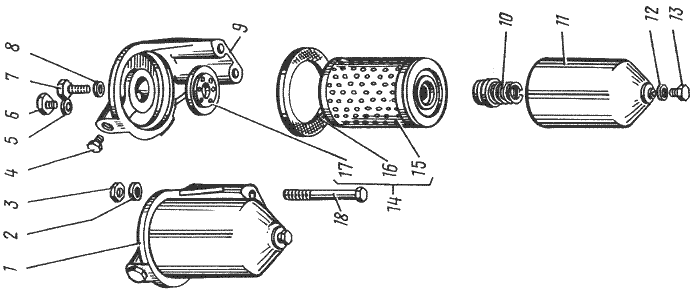

Фильтр грубой очистки топлива двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
204А-1105510-Б |
1 |
Фильтр грубой очистки топлива |
| 2 |
201-1105540 |
1 |
Элемент фильтрующий |
| 3 |
201-110555 2-А |
1 |
Прокладка крышки |
| 4 |
201-1105550 |
1 |
Крышка |
| 5 |
252135-П2 |
4 |
Шайба |
| 6 |
201460-П29 |
4 |
Болт |
| 7 |
201-1117124 |
1 |
Пробка |
| 8 |
201-1015624 |
1 |
Прокладка |
| 9 |
201-1105516 |
1 |
Корпус фильтра |
| 10 |
312482-П |
1 |
Шайба |
| 11 |
316144-П29 |
1 |
Пробка сливная |

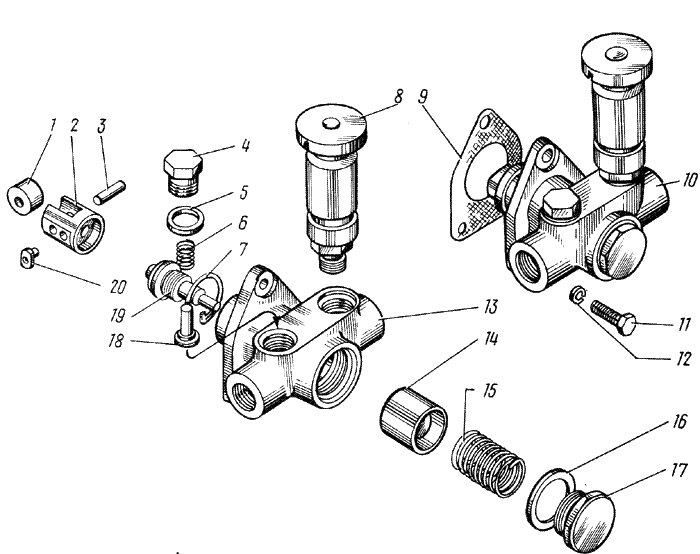

Топливный насос двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1106242 |
1 |
Ролик толкателя |
| 2 |
236-1106240 |
1 |
Толкатель |
| 3 |
236-1106244 |
1 |
Ось ролика |
| 4 |
236-1106276 |
1 |
Пробка |
| 5 |
312367-П |
1 |
Шайба |
| 6 |
236-1106272 |
2 |
Пружина клапана |
| 7 |
236-1106256 |
1 |
Кольцо стопорное |
| 8 |
236-1106 288-А |
1 |
Насос ручной |
| 9 |
240-1106285 |
1 |
Прокладка |
| 10 |
236-1106210-А2 |
1 |
Насос топливоподка-чивающий |
| 11 |
201420-П29 |
3 |
Болт крепления насоса |
| 12 |
252134-П29 |
3 |
Шайба |
| 13 |
236-1106212-А2 |
1 |
Корпус насоса |
| 14 |
236-1106228 |
1 |
Поршень |
| 15 |
236-1106232 |
1 |
Пружина поршня |
| 16 |
33.1112 |
1 |
Кольцо уплотнительное |
| 17 |
236-1106234 |
1 |
Пробка |
| 18 |
236-1106264 |
2 |
Клапан |
| 19 |
236-1106222 |
1 |
Шток с втулкой |
| 20 |
236-1106246 |
2 |
Сухарь |

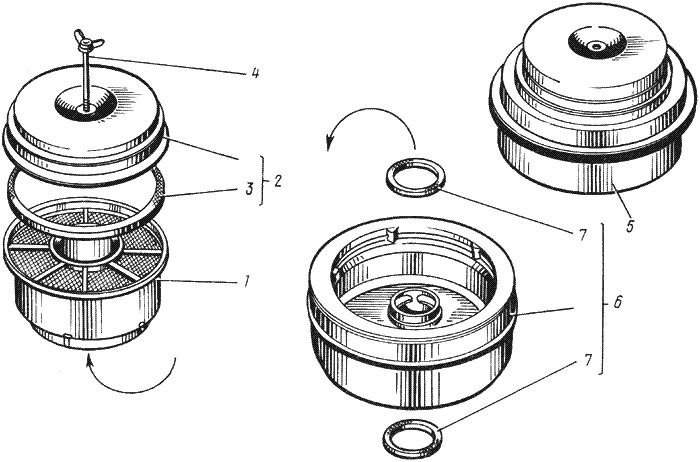

Воздушный фильтр двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1109080 |
1 |
Элемент фильтрующий |
| 2 |
236-1109110 |
1 |
Крышка |
| 3 |
236-1109120 |
1 |
Кольцо уплотнительное |
| 4 |
236-1109124 |
1 |
Стержень |
| 5 |
236-1109012 |
1 |
Фильтр воздушный |
| 6 |
238-1109020 |
1 |
Корпус с глушителем |
| 7 |
236-1109045-А |
2 |
Кольцо уплотнительное корпуса |
Регулятор частоты вращения двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
260003-П15 |
1 |
Палец пружины |
| 2 |
2.58639e+009 |
2 |
Штифт |
| 3 |
311200-П29 |
3 |
Винт |
| 4 |
312529-П15 |
3 |
Шайба |
| 5 |
310139-П15 |
1 |
Болт |
| 6 |
236-111004 0-А2 |
1 |
Державка грузов со стаканом |
| 7 |
236-1110042 |
1 |
Стопор пружинный |
| 8 |
236-1110558-В |
1 |
Стакан подшипников |
| 9 |
200 |
1 |
Шарикоподшипник |
| 10 |
236-1110051-В |
1 |
Валик державки грузов |

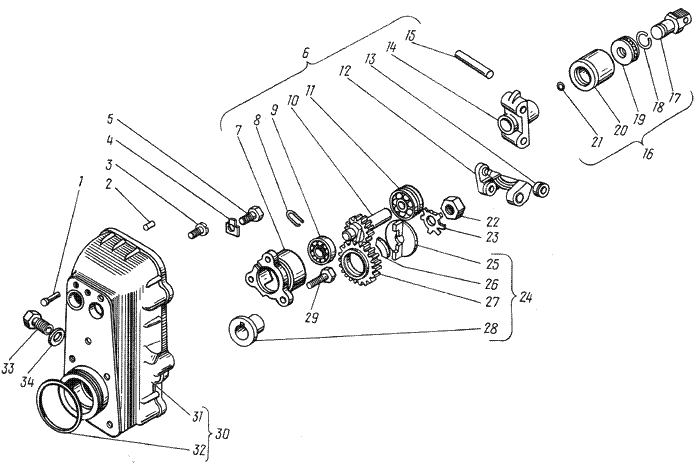

| 11 |
46202 |
1 |
Шарикоподшипник |
| 12 |
236-1110045 |
2 |
Груз регулятора |
| 13 |
236-1110532 |
2 |
Ролик |
| 14 |
236-1110046-Б |
1 |
Державка грузов |
| 15 |
236-1110049 |
2 |
Ось грузов |
| 16 |
60.111 |
1 |
Муфта грузов в сборе |
| 17 |
60.111 |
1 |
Пята упорная |
| 18 |
236-1110067 |
1 |
Кольцо пружинное |
| 19 |
8102 |
1 |
Подшипник |
| 20 |
60.111 |
1 |
Муфта грузов |
| 21 |
236-1110064 |
27 |
Шарик |
| 22 |
2.50634e+009 |
1 |
Гайка |
| 23 |
3.12556e+009 |
1 |
Шайба |
| 24 |
236-1110512 |
1 |
Демпфер |
| 25 |
236-1110521 |
1 |
Фланец |
| 26 |
236-1110517-Б2 |
4 |
Сухарь |
| 27 |
236-1110516-Б2 |
1 |
Шестерня ведущая |
| 28 |
236-1110518-Б |
1 |
Втулка |
| 29 |
310140-П15 |
2 |
Болт |
| 30 |
805.111 |
1 |
Корпус регулятора в сборе |
| 31 |
805.111 |
1 |
Корпус регулятора |
| 32 |
236-1111196 |
1 |
Кольцо уплотнитель ное |
| 33 |
236-1111032 |
1 |
Ввертыш |
| 34 |
3.1263e+007 |
1 |
Шайба |

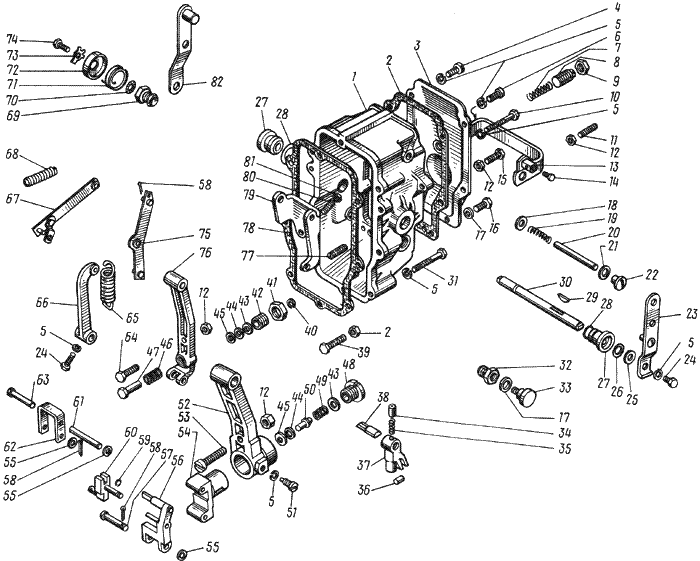

Регулятор частоты вращения 2 двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
60.111 |
1 |
Крышка регулятора |
| 2 |
236-1 110499-АЗ |
1 |
Прокладка |
| 3 |
60.111 |
1 |
Крышка смотрового люка |
| 4 |
310611-П15 |
3 |
Винт |
| 5 |
252154-П29 |
17 |
Шайба |
| 6 |
2.36411e+009 |
4 |
Винт |
| 8 |
60.111 |
1 |
Корпус пружины |
| 9 |
311511-П15 |
1 |
Контргайка |
| 10 |
310612-П15 |
1 |
Винт крепления крышки |
| 11 |
236-1110200 |
1 |
Винт регулировочный |
| 12 |
250508-П29 |
1 |
Гайка |
| 13 |
60.111 |
1 |
Скоба кулисы |
| 14 |
852000-П29 |
1 |
Болт |
| 15 |
310142-П15 |
1 |
Болт регулировочный |
| 16 |
222580-П29 |
1 |
Винт |
| 17 |
312353-П |
2 |
Шайба |
| 18 |
312700-П15 |
1 |
Шайба |
| 19 |
236-1110089 |
1 |
Пружина компенсационная |
| 20 |
236-1110088 |
1 |
Ось рычагов |
| 21 |
312446-П |
2 |
Шайба |
| 22 |
310608-П15 |
2 |
Винт-заглушка |
| 23 |
236-111014 9-Б3 |
1 |
Рычаг управления регулятором |
| 24 |
201418-П29 |
1 |
Болт |
| 25 |
312347-П15 |
1 |
Шайба |
| 26 |
236-1110482 |
1 |
Кольцо |
| 27 |
236-111047645 |
2 |
Втулка |
| 28 |
236-1110479 |
2 |
Кольцо уплотнитель-ное |
| 29 |
314003-П |
1 |
Шпонка |
| 30 |
236-1110467 |
1 |
Вал рычага пружины |
| 31 |
222539-П15 |
5 |
Винт |
| 32 |
236-1110392 |
1 |
Ввертыш оси скобы |
| 33 |
236-1110390 |
1 |
Ось скобы |
| 34 |
236-1110372-Б |
1 |
Фиксатор кулисы |
| 35 |
236-1110374-Б |
1 |
Пружина фиксатора |
| 36 |
60.111 |
1 |
Ползун кулисы |
| 37 |
60.111 |
1 |
Кулиса |
| 38 |
236-1110136-Б |
1 |
Ось кулисы |
| 39 |
852002-П15 |
1 |
Болт регулировочный |
| 43 |
312652-П15 |
4 |
Шайба |
| 44 |
236-1110141 |
6 |
Шайба |
| 45 |
236-1110140 |
4 |
Шайба |
| 47 |
805.111 |
1 |
Корректор |
| 48 |
852881-П15 |
1 |
Пробка |
| 49 |
240Б-1110414 |
1 |
Пружина корректора |
| 50 |
60.111 |
1 |
Упор пружины |
| 51 |
8.52351e+009 |
1 |
Винт стопорный |
| 52 |
60.111 |
1 |
Рычаг регулятора |
| 53 |
852350-П15 |
1 |
Винт регулировочный |
| 54 |
60.111 |
1 |
Втулкакорректора |
| 55 |
312370-П15 |
1 |
Шайба |
| 56 |
60.111 |
1 |
Рычаг корректора со штифтом |
| 57 |
852780-П15 |
1 |
Палец |
| 58 |
258012-П15 |
1 |
Шплинт |
| 59 |
60.111 |
1 |
Кольцо пружинное |
| 60 |
60.1110223-01 |
1 |
Кулиса |
| 65 |
236-1110462 |
1 |
Пружина регулятора |
| 66 |
236-1110466-А |
1 |
Рычаг пружины |
| 67 |
236-1110454 |
1 |
Тяга рейки с планкой |
| 68 |
236-1110448 |
1 |
Пружина рычага рейки |
| 69 |
236-1110134-Б |
1 |
Ввертыш |
| 70 |
236-1110394 |
1 |
Кольцо |
| 71 |
236-1110396 |
1 |
Пружина возвратная |
| 72 |
236-1110398 |
1 |
Крышка пружины |
| 73 |
236-1110262 |
1 |
Шайба |
| 74 |
236-1110376 |
1 |
Ось |
| 75 |
60.111 |
1 |
Рычаг рейки |
| 77 |
852358-П29 |
1 |
Винт регулировочный |
| 78 |
236-1110154-А |
1 |
Прокладка |
| 79 |
236-1110080 |
1 |
Рычаг двуплечий |
| 80 |
242519-П15 |
1 |
Винт регулировочный |
| 81 |
250511-П15 |
1 |
Гайка |
Топливный насос высокого давления двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
312107-П15 |
8 |
Гайка колпачковая |
| 2 |
312450-П |
16 |
Шайба |
| 3 |
236-1111116 |
8 |
Ниппель |
| 4 |
250508-П29 |
4 |
Гайка |
| 5 |
252134-П29 |
4 |
Шайба |
| 6 |
236-1111120 |
8 |
Сухарь |
| 7 |
60.1111 |
8 |
Штуцер |
| 8 |
60,1111118-20 |
8 |
Штуцер |
| 9 |
60.1111113-10 |
8 |
Упор клапана |
| 10 |
33.1111 |
8 |
Пружина |
| 11 |
236-1111086 |
8 |
Прокладка |
| 12 |
33.1111 |
8 |
Клапан нагнетатель |
| 13 |
33.1111 |
1 |
Клапан перепускной в сборе |
| 14 |
33.1111 |
1 |
Пробка |
| 15 |
312630-П |
3 |
Шайба |
| 16 |
870617-П |
3 |
Шайба регулировочная |
| 17 |
33.1111 |
1 |
Пружина |
| 18 |
33.1111 |
1 |
Направляющая клапана |
| 19 |
33.1111 |
1 |
Шарик Б 6,35 мм |
| 20 |
33.1111 |
1 |
Корпус клапана |
| 21 |
60.1111 |
1 |
Ввертыш |
| 23 |
236-1111238-Е |
1 |
Втулка ограничителя мощности |
| 24 |
236-1111249-Е |
1 |
Винт ограничителя мощности |
| 25 |
236-1111245 |
1 |
Кольцо уплотнитель ное |
| 26 |
236-1111032 |
1 |
Ввертыш |
| 27 |
310704-П29 |
2 |
Винт |
| 28 |
312446-П |
4 |
Шайба |
| 29 |
312353-П |
1 |
Шайба |
| 30 |
310952-П15 |
1 |
Винт стопорный |
| 31 |
236-1111154-А |
1 |
Стопор |
| 32 |
2014264-П29 |
4 |
Болт |
| 33 |
236М-1111083-А |
8 |
Кольцо уплотнитель-ное |
| 34 |
60.1111 |
8 |
Пара плунжерная |
| 35 |
236М-1111034-А |
2 |
Ввертыш |
| 36 |
312445-П |
2 |
Шайба |
| 37 |
238-1111040 |
1 |
Рейка |
| 38 |
238-1111020-П2 |
1 |
Корпус топливного насоса |
| 39 |
312449-П |
2 |
Шайба |
| 40 |
236-1111050 |
2 |
Пробка |
| 42 |
852882-П15 |
4 |
Пробка выпуска воздуха |
| 43 |
236-1111122 |
8 |
Винт |
| 44 |
314019-П |
2 |
Шпонка |
| 45 |
236-1111060 |
8 |
Венец зубчатый с втулкой |
| 46 |
236-1111062 |
8 |
Венец зубчатый |
| 47 |
236-1111064 |
8 |
Втулка венца |
| 48 |
236-1111150-Б |
8 |
Тарелка верхняя |
| 49 |
236-1111148-Б |
8 |
Пружина толкателя |
| 50 |
236-1111151-Б |
8 |
Тарелка нижняя |
| 51 |
236-1111136 |
8 |
Толкатель плунжера |
| 52 |
236-1111177-Б |
1 |
Опора кулачкового вала |
| 53 |
852007-П15 |
2 |
Болт |
| 54 |
852702-П |
1 |
Шплинт-проволока |
| 55 |
005-008-19-2-2 |
2 |
Кольцо уплотнитель-ное |
| 56 |
238-1111172-Б |
1 |
Вал кулачковый |
| 57 |
23 8-1111226-А2 |
1 |
Прокладка крышки |
| 58 |
80.1111 |
1 |
Крышка |
| 59 |
236-1111227-Б |
2 |
Винт |
| 60 |
312651-П |
4 |
Шайба |
| 61 |
236-1111229-Б |
2 |
Винт |
| 62 |
236-1111027 |
8 |
Заглушка |
| 63 |
312439-П15 |
2 |
Шайба |
| 64 |
7204А |
2 |
Подшипник роликовый |
| 65 |
236-1111196 |
1 |
Кольцо уплотнитель-ное |
| 66 |
60.1111280-10 |
1 |
Указатель начала подачи топлива |
| 67 |
236-1111194 |
3 |
Прокладка |
| 68 |
236-1111193 |
9 |
Прокладка |
| 69 |
236-1111182-А2 |
1 |
Крышка подшипника |
| 70 |
311200-П29 |
4 |
Винт |
| 71 |
236-1111186-АЗ |
1 |
Манжета |
Форсунка двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310438-П2 |
8 |
Шпилька |
| 2 |
236-1112166-Б |
8 |
Колпак форсунки |
| 3 |
236-1112163-Б2 |
8 |
Скоба крепления форсунки |
| 4 |
312466-П2 |
8 |
Шайба |
| 5 |
250515-П2 |
8 |
Гайка |
| 6 |
311417-П15 |
8 |
Контргайка |
| 7 |
236-1112143-Б |
8 |
Гайка пружины |
| 8 |
236-1112168-Б |
8 |
Винт пружины регулировочный |
| 9 |
236-1112140 |
8 |
Пружина |
| 10 |
236-1112110-Б2 |
8 |
Распылитель |
| 11 |
26.1112 |
8 |
Гайка распылителя |
| 12 |
312471-П |
8 |
Шайба |
| 13 |
236-1112134-БЗ |
8 |
Штанга |
| 14 |
312382-П |
8 |
Шайба уштотнительная |
| 15 |
236-1112200 |
8 |
Штуцер в сборе |
| 16 |
236-1112204 |
8 |
Штуцер |
| 17 |
236-1112224 |
8 |
Втулка |
| 18 |
236-1112208 |
8 |
Фильтр форсунки |
| 19 |
236-1112238-А |
8 |
Пружина уплотнителя |
| 20 |
26.1112 |
8 |
Корпус форсунки |
| 21 |
236-1112230-Б2 |
8 |
Уплотнитель |
| 22 |
26.1112 |
8 |
Форсунка в сборе |
Впускной коллектор двигателя двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1115021 |
2 |
Коллектор впускной |
| 2 |
312662-П2 |
4 |
Шайба |
| 3 |
200315-П29 |
4 |
Болт |
| 4 |
236-1115034 |
1 |
Ввертыш |
| 6 |
236-1 115036-А |
2 |
Прокладка патрубка |
| 7 |
236-1115026 |
8 |
Прокладка коллектора |
| 8 |
216259-П29 |
16 |
Шпилька |
| 9 |
252136-П2 |
16 |
Шайба |
| 10 |
250513-П29 |
16 |
Гайка |
Фильтр тонкой очистки топлива двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-111 70 10-АЗ |
1 |
Фильтр тонкой очистки топлива |
| 2 |
252136-П2 |
2 |
Шайба |
| 3 |
250512-П29 |
2 |
Гайка |
| 4 |
316121-П29 |
1 |
Пробка |
| 5 |
312630-П34 |
1 |
Шайба |
| 6 |
236-1117155-А |
1 |
Жиклер |
| 7 |
201-1117122-Б |
1 |
Болт крепления крышки |
| 8 |
201-1117120 |
1 |
Прокладка |
| 9 |
236-1117028-Б |
1 |
Крышка фильтра |
| 10 |
204А-1117029 |
1 |
Пружина |
| 11 |
201-1117016-Б2 |
1 |
Корпус фильтра |
| 12 |
312482-П34 |
1 |
Шайба |
| 13 |
316144-П29 |
1 |
Пробка |
| 14 |
201-1117038-А2 |
1 |
Элемент фильтрующий с прокладками |
| 15 |
201-1117036-А |
1 |
Элемент фильтрующий |
| 16 |
201-1117118 |
1 |
Прокладка |
| 17 |
201-1117116-А |
1 |
Прокладка элемента |
| 18 |
200328-П29 |
2 |
Болт крепления фильтра |

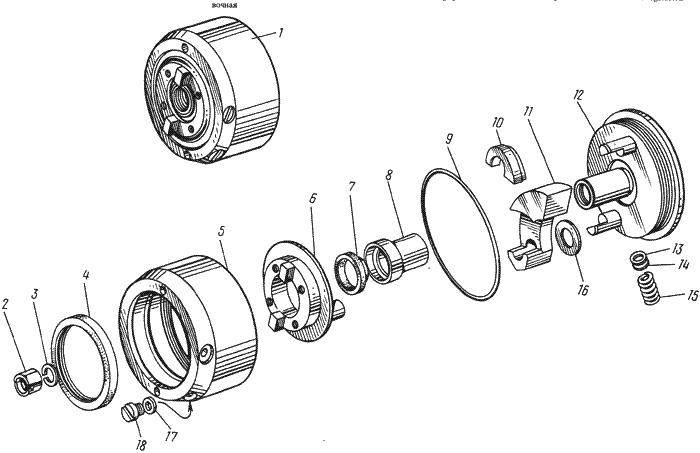

Муфта опережения впрыска двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
60.1121 |
1 |
Муфта опережения впрыска |
| 2 |
311809-П15 |
1 |
Гайка крепления муфты |
| 3 |
312401-П15 |
1 |
Шайба |
| 4 |
236-1121090-А |
1 |
Манжета |
| 5 |
60.1121080-10 |
1 |
Корпус муфты |
| 6 |
60.1121 |
1 |
Полумуфта ведущая |
| 7 |
236-1121066-АЗ |
1 |
Манжета ведущей |
| 8 |
236-1121060-Б |
1 |
Втулка |
| 9 |
120-126-36-2-1 |
1 |
Кольцо уплотнительное |
| 10 |
60.1121 |
2 |
Про ставка |
| 11 |
236-1121034-АЗ |
2 |
Груз |
| 12 |
60.1121 |
1 |
Полумуфта ведомая |
| 13 |
312307-П |
10 |
Прокладка регулиро- |
| 14 |
236-1121072 |
4 |
Прокладка регулировочная |
| 15 |
236-1121070-Б |
2 |
Пружина |
| 16 |
312637-П2 |
2 |
Шайба |
| 17 |
312353-П |
2 |
Шайба |
| 18 |
311253-П15 |
2 |
Винт |

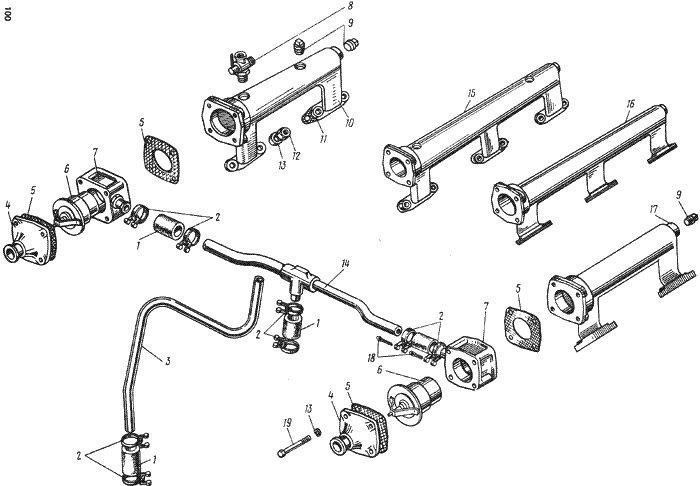

Термостаты системы охлаждения двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1306084 |
4 |
Рукав медлительный |
| 2 |
316215-П |
8 |
Хомут |
| 3 |
236-1306080-А |
1 |
Трубка перепускная |
| 4 |
236-1306058 |
2 |
Патрубок |
| 5 |
236-1306054-А |
4 |
Прокладка |
| 6 |
ТС107-1306100-06 |
2 |
Термостат |
| 7 |
236-1306052 |
2 |
Коробка термостата |
| 8 |
КР2-1305010-Г |
1 |
Краник |
| 9 |
26 2507-П2 |
3 |
Пробка |
| 11 |
236-1003292 |
6 |
Прокладка |
| 12 |
250511-П29 |
12 |
Гайка |
| 13 |
252135-П2 |
12 |
Шайба |
| 14 |
236-1306070-А2 |
1 |
Трубка соединительная |
| 15 |
238-100329041 |
1 |
Труба водяная правая |
| 16 |
238-1003291-В |
1 |
Труба водяная левая |
| 18 |
297575-П29 |
8 |
Шплинт |
| 19 |
200276-П29 |
8 |
Болт |

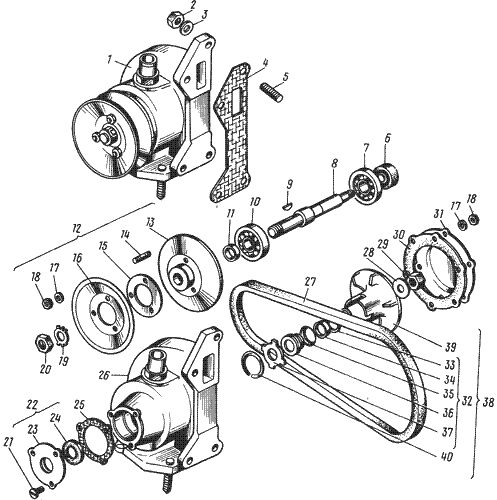

Водяной насос (выпуск до 1996г) двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1307010-A |
1 |
Насос водяной |
| 2 |
250513-П29 |
4 |
Гайка крепления насоса |
| 3 |
252136-П2 |
4 |
Шайба |
| 4 |
236-1307048 |
1 |
Прокладка |
| 5 |
216259-П29 |
4 |
Шпилька |
| 6 |
236-1307090 |
1 |
Манжета |
| 7 |
203 |
1 |
Шарикоподшипник |
| 8 |
236-1307023-Б2 |
1 |
Валик |
| 9 |
314005-П2 |
1 |
Шпонка |
| 10 |
303K2 |
1 |
Шарикоподшипник |
| 11 |
236-1307108 |
2 |
Втулка |
| 12 |
236-1307212-БЗ |
1 |
Шкив привода насоса |
| 13 |
236-1307216-В |
1 |
Ступица шкива |
| 14 |
310403-П29 |
3 |
Шпилька |
| 15 |
236-1307222-Б |
8 |
Прокладка регулировочная |
| 16 |
236-1307218-Б |
1 |
Боковина шкива |
| 17 |
252134-П2 |
6 |
Шайба |
| 18 |
250508-П29 |
6 |
Гайка |
| 19 |
312536-П29 |
1 |
Шайба |
| 20 |
250636-П29 |
1 |
Гайка |
| 21 |
221579-П29 |
3 |
Винт |
| 22 |
236-1307104 |
1 |
Корпус с кольцом |
| 23 |
236-1307106 |
1 |
Корпус кольца |
| 24 |
236-1307107 |
1 |
Кольцо |
| 25 |
236-1307110 |
1 |
Прокладка |
| 26 |
236-1307014-B |
1 |
Корпус насоса |
| 27 |
236-1307170 |
1 |
Ремень привода насоса |
| 27 |
238НБ-1307170 |
1 |
Ремень привода |
| 28 |
312484-П |
1 |
Шайба |
| 29 |
312115-П |
1 |
Гайка |
| 30 |
236-1307046 |
1 |
Прокладка |
| 31 |
236-1307045-А |
1 |
Крышка |
| 32 |
236-1307029 |
1 |
Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты (комплект для ремонта) |
| 33 |
201-1307034-A |
1 |
Пружина |
| 34 |
201-1307037 |
1 |
Обойма малая |
| 35 |
240-1307036 |
1 |
Обойма большая |
| 36 |
240-1307038 |
1 |
Манжета |
| 37 |
236-1307035-A2 |
1 |
Кольцо |
| 38 |
236-1307030-A |
1 |
Крыльчатка с манжетой |
| 39 |
236-1307032-A |
1 |
Крыльчатка |
| 40 |
236-1307033 |
1 |
Кольцо |
Водяной насос двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1307010-А2 |
1 |
Насос водяной |
| 2 |
252136-П2 |
4 |
Шайба |
| 3 |
250513-П29 |
4 |
Гайка крепления насоса |
| 4 |
236-1307048-А |
1 |
Прокладка |
| 5 |
216259-П29 |
4 |
Шпилька |
| 6 |
236-1307017-В |
1 |
Втулка |
| 7 |
201-1307026-А |
1 |
Водосбрасыватель |
| 8 |
160703 |
2 |
Шарикоподшипник |
| 9 |
236-1307023-В |
1 |
Валик |
| 10 |
3 14005-П2 |
1 |
Шпонка |
| 11 |
236-1307111 |
1 |
Втулка |
| 12 |
236-1307081 |
1 |
Кольцо Б-62 |
| 13 |
236-1307212-БЗ |
1 |
Шкив привода насоса |
| 14 |
236-1307216-В |
1 |
Ступица шкива |
| 15 |
310441-П29 |
3 |
Шпилька |
| 16 |
236-1307222 |
8 |
Прокладка регулировочная |
| 17 |
236-1307218-Б |
1 |
Боковина шкива |
| 18 |
252134-П2 |
3 |
Шайба |
| 19 |
250508-П29 |
3 |
Гайка |
| 20 |
250636-П29 |
1 |
Гайка |
| 21 |
312536-П29 |
1 |
Шайба |
| 22 |
236-1307014-Г |
1 |
Корпус насоса |
| 23 |
236-1307170 |
1 |
Ремень П-14х 10x887 |
| 24 |
312484-П |
1 |
Шайба |
| 25 |
312115-П |
1 |
Гайка |
| 26 |
240Н-1115134 |
1 |
Кольцо уплотнитель-ное |
| 27 |
236-1307045-Б |
1 |
Крышка корпуса насоса |
| 28 |
236-1307043 |
1 |
Кольцо |
| 29 |
252135П2 |
2 |
Шайба |
| 30 |
250511-П29 |
2 |
Гайка |
| 31 |
236-1307029-А |
1 |
Комплект деталей для ремонта насоса |
| 32 |
201-1307034-А |
1 |
Пружина |
| 33 |
201-1307037 |
1 |
Обойма малая |
| 34 |
240-1307036 |
1 |
Обойма большая |
| 35 |
240-1307038 |
1 |
Манжета |
| 36 |
236-1307035-А3 |
1 |
Кольцо упорное |
| 37 |
236-1307030-Б |
1 |
Крыльчатка с манжетой |
| 38 |
236-1307032-Б |
1 |
Крыльчатка |
| 39 |
236-1307033 |
1 |
Кольцо стопорное |

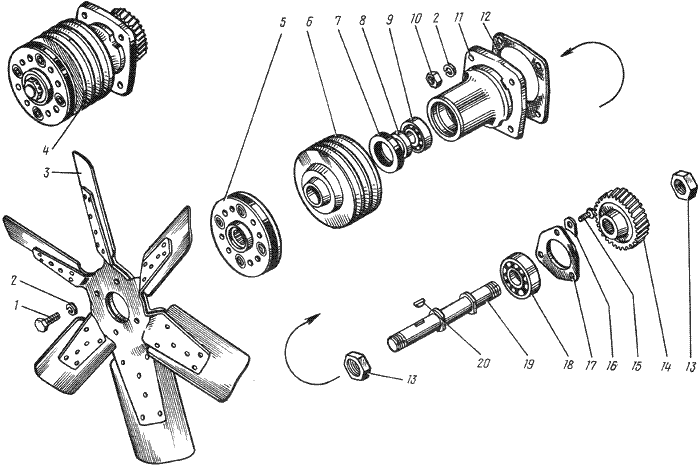

Вентилятор двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 4 |
236-1308011-Г |
1 |
Привод вентилятора в сборе |
| 5 |
236-1308090-В |
1 |
Муфта упругая |
| 6 |
236-1308025-В |
1 |
Шкив |
| 7 |
210-1701230 |
1 |
Манжета |
| 8 |
236-1308055 |
1 |
Втулка |
| 9 |
6-205К |
1 |
Шарикоподшипник |
| 10 |
250513-П29 |
4 |
Гайка |
| 11 |
236-1308102 |
1 |
Корпус привода |
| 12 |
236-1308108 |
1 |
Прокладка |
| 13 |
250659-П29 |
2 |
Гайка |
| 14 |
236-1308 104-Б |
1 |
Шестерня |
| 15 |
201456-П29 |
3 |
Болт |
| 16 |
312532-П15 |
3 |
Шайба |
| 17 |
236-1308107 |
1 |
Фланец упорный |
| 18 |
305 |
1 |
Шарикоподшипник |
| 20 |
314008-П2 |
1 |
Шпонка |
Сцепление двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238-1601130-Б |
1 |
Диск ведомый передний |
| 2 |
238-1601102-В |
4 |
Пружина отжимная |
| 3 |
238-1601094-Г |
1 |
Диск ведущий средний |
| 4 |
238-1601131 |
1 |
Диск ведомый задний |
| 5 |
236-1601138-А2 |
4 |
Накладка фрикционная |
| 6 |
238-1601142-В |
2 |
Ступица |
| 7 |
313015-П |
80 |
Заклепка |
| 8 |
236-1601282 |
2 |
Штифт |
| 9 |
236-1601270-Б |
80 |
Ролик игольчатый |
| 10 |
236-1601095-Б 2 |
4 |
Рычаг оттяжной |
| 11 |
236-1601113 |
4 |
Ось вилки рычага |
| 12 |
312702-П29 |
16 |
Шайба замковая |
| 13 |
236-1601273-А2 |
4 |
Пружина |
| 14 |
236-1601108-Б |
4 |
Вилка оттяжного рычага |
| 15 |
236-1601275-А2 |
4 |
Петля |
| 16 |
236-1601111 |
4 |
Пластина стопорная |
| 17 |
236-1601107 |
4 |
Планка стопорная |
| 18 |
236-1601109-В |
4 |
Гайка регулировочная |
| 19 |
236-160 1110-В |
4 |
Пластина опорная |
| 20 |
201472-П29 |
8 |
Болт |
| 21 |
4.59168e+009 |
3 |
Пресс-масленка угловая |
| 22 |
250636-П29 |
1 |
Гайка |
| 23 |
252139-П2 |
1 |
Шайба |
| 24 |
236-1601230 |
1 |
Шланг смазки муфты |
| 25 |
236-1601188-А2 |
2 |
Пружина |
| 26 |
236-1601180-Б2 |
1 |
Муфта выключения сцепления с подшипником |
| 27 |
986714КС17 |
1 |
Подшипник |
| 28 |
236-1601185-В |
1 |
Муфта |
| 29 |
200-1601187 |
2 |
Сухарь |
| 30 |
201454-П29 |
8 |
Болт |
| 31 |
252135-П2 |
8 |
Шайба |
| 32 |
236-1601030-А2 |
1 |
Крышка люка верхняя |
| 33 |
252137-П2 |
16 |
Шайба |
| 34 |
310214-П29 |
12 |
Болт |
| 35 |
236-1601288 |
1 |
Планка стопорная |
| 36 |
314004-П2 |
1 |
Шпонка |
| 37 |
236-1601215-Б |
1 |
Вал вилки выключения сцепления |
| 38 |
260316-П2 |
1 |
Заглушка |
| 39 |
236-1601022-Б |
1 |
Крышка люка нижняя |
| 40 |
238Н-1601042 |
1 |
Кольцо ушютнительное внутреннее |
| 41 |
238Н-1601044 |
1 |
Кольцо уплотнительное наружное |
| 42 |
238Н-1601040 |
1 |
Корпус сальника |
| 43 |
238-1601010 |
1 |
Картер сцепления |
| 44 |
236-1601290 |
1 |
Планка стопорная |
| 45 |
236-1601286 |
2 |
Планка стопорная |
| 46 |
310235-П29 |
8 |
Болт |
| 47 |
236-1601203-Б2 |
1 |
Вилка выключения сцепления |
| 48 |
252136-П2 |
16 |
Шайба |
| 49 |
310213-П29 |
1 |
Болт |
| 50 |
201499-П29 |
8 |
Болт |
| 51 |
236-1601120 |
1 |
Кольцо упорное |
| 52 |
200315-П29 |
8 |
Болт |
| 53 |
238-1601308 |
4 |
Планка |
| 54 |
238-1601105 |
4 |
Пружина тарельчатая |
| 55 |
238-1601304 |
4 |
Кольцо упорное |
| 56 |
238-1601122 |
1 |
Кожух сцепления |
| 57 |
238-1601093 |
1 |
Диск нажимной |
| 58 |
238-1601115-А2 |
28 |
Пружина нажимная |
| 59 |
236-1601118-Б2 |
28 |
Попклядка |
| 60 |
236-1601117 |
28 |
Шайба |
| 61 |
250615-П29 |
4 |
Гайка |
| 62 |
238-1601302 |
4 |
Шток |
| 63 |
236-1601216-Б2 |
2 |
Втулка вала вилки выключения |
| 64 |
238-1601090-Г |
1 |
Диск нажимной с кожухом |

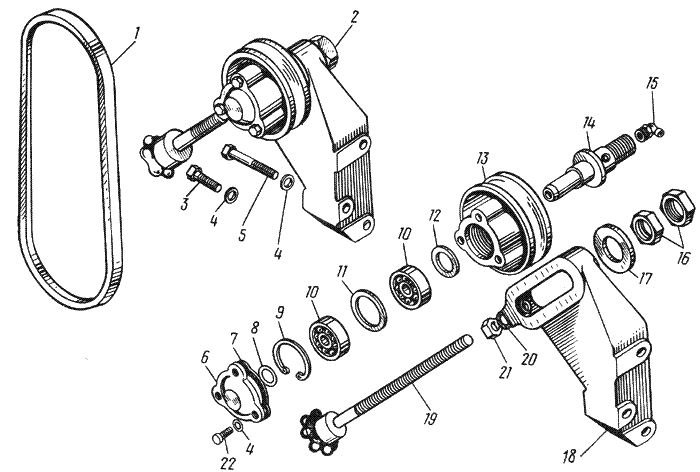

Натяжное устройство двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238НБ-1307170 |
1 |
Ремень привода компрессора |
| 2 |
236-3509300-АЗ |
1 |
Устройство натяжное |
| 2 |
236-3509300-АЗ |
1 |
Устройство натяжное в сборе |
| 3 |
201460-П29 |
2 |
Болт |
| 4 |
252135-П2 |
3 |
Шайба |
| 5 |
200271-П29 |
1 |
Болт |
| 6 |
236-3509318-В |
1 |
Крышка шкива |
| 7 |
236-3509320 |
1 |
Прокладка |
| 8 |
236-1028224 |
1 |
Кольцо стопорное |
| 9 |
236-1307148 |
1 |
Кольцо упорное |
| 10 |
203 |
2 |
Шарикоподшипник |
| 11 |
236-3509324-Б |
1 |
Кольцо распорное |
| 12 |
236-1307107 |
1 |
Сальник |
| 13 |
236-3509312-В |
1 |
Шкив |
| 14 |
236-3509316-Б |
1 |
Ось шкива |
| 15 |
4.59168e+009 |
1 |
Пресс-масленка |
| 16 |
25065 9-П29 |
2 |
Гайка |
| 17 |
204-1308054 |
1 |
Шайба установочная |
| 18 |
236-35 09306-А |
1 |
Кронштейн |
| 19 |
204-1308064-А2 |
1 |
Болт-натяжитель |
| 20 |
252137-П2 |
1 |
Шайба |
| 21 |
250515-П29 |
1 |
Гайка |
| 22 |
201454-П29 |
3 |
Болт |

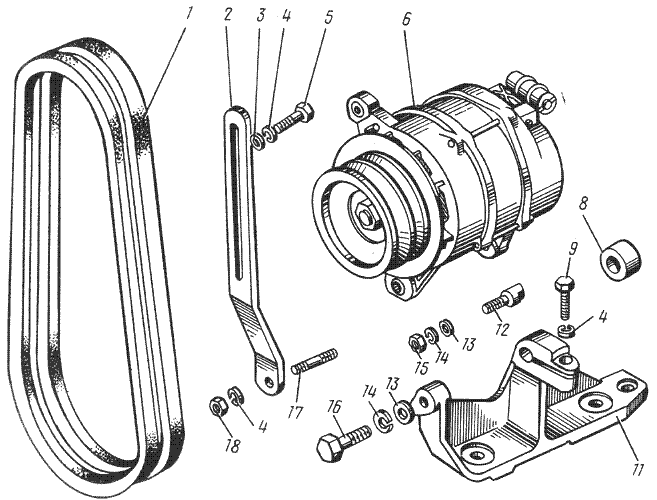

Генератор в сборе двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
2 564 111 107 |
1 |
Ремень привода генератора |
| 2 |
238-3701790 |
1 |
Планка натяжная |
| 3 |
252038-П29 |
1 |
Шайба |
| 4 |
252135-П2 |
3 |
Шайба |
| 5 |
201458-П29 |
1 |
Болт |
| 5 |
201460-П29 |
1 |
Болт |
| 6 |
Г273В-3701000 |
1 |
Генератор |
| 7 |
Г288Е-3701000 |
1 |
Генератор |
| 9 |
201458-П29 |
1 |
Болт стяжной |
| 11 |
238-3701774 |
1 |
Кронштейн |
| 11 |
238-3701774-Б |
1 |
Кронштейн |
| 12 |
238-3701780 |
1 |
Палец |
| 13 |
252006-П29 |
1 |
Шайба |
| 14 |
252136-П2 |
1 |
Шайба |
| 15 |
250512-П29 |
1 |
Гайка |
| 16 |
201505-П29 |
1 |
Болт |
| 17 |
216233-П29 |
1 |
Шпилька |
| 18 |
250511-П29 |
1 |
Гайка |

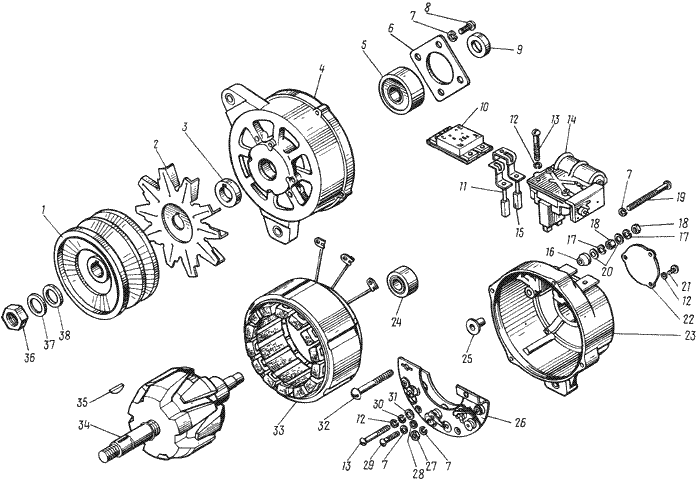

Генератор двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
Г272-3701051 |
1 |
Шкив привода генератора |
| 2 |
Г250А-3701055 |
1 |
Вентилятор |
| 3 |
Г250-3701054 |
1 |
Втулка |
| 4 |
Г273-3701400 |
1 |
Крышка в сборе |
| 5 |
6-180603К1С9 |
1 |
Шарикоподшипник |
| 6 |
Г250А1-3701404 |
1 |
Держатель сальника |
| 7 |
Х-4001-01 |
11 |
Шайба |
| 8 |
НО-0603-10 |
4 |
ВИНТ |
| 9 |
Г21-3701005 |
1 |
Чашка ротора |
| 10 |
Я 120М |
1 |
Регулятор напряжения интегральный |
| 11 |
Г266-3701020-Б |
1 |
Щетка |
| 12 |
Х-1012-01 |
6 |
Шайба |
| 13 |
НО-0424 |
4 |
Винт |
| 14 |
Г273-3701010 |
1 |
Щеткодержатель |
| 15 |
Г273-3701030 |
1 |
Щетка |
| 16 |
Г250А1-3701319 |
1 |
Втулка изоляционная |
| 17 |
Х-1482 |
2 |
Шайба |
| 18 |
8Х-1533М |
2 |
Гайка |
| 19 |
НО-0414 |
4 |
Винт |
| 20 |
МХ-0276 |
2 |
Шайба |
| 21 |
ДС1-3701107 |
4 |
Винт |
| 22 |
Г266-3701060-13 |
1 |
Крышка |
| 23 |
Г273-3701300 |
1 |
Крышка |
| 24 |
180502К1С9 |
1 |
Шарикоподшипник |
| 25 |
Г250А1-3701353 |
1 |
Втулка изоляционная |
| 26 |
БПВЧ-45-02 |
1 |
Блок выпрямительный |
| 27 |
МП-90118 |
3 |
Гайка |
| 28 |
8Х-1497А |
1 |
Шайба |
| 29 |
MX -009 7 |
1 |
Винт |
| 30 |
НО-1011 |
2 |
Шайба |
| 31 |
НО-1801-01 |
2 |
Шайба изоляционная |
| 32 |
Г250А1-3701352 |
1 |
Болт контактный |
| 33 |
Г273-3701100 |
1 |
Статор |
| 34 |
Г265-3701200 |
1 |
Ротор |
| 35 |
НО-7501 |
1 |
Шпонка |
| 36 |
MX -0235-01 |
1 |
Гайка |
| 37 |
МХ-0234-01 |
1 |
Шайба |
| 38 |
НО-1002 |
1 |
Шайба |
Стартер двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
25.3708-01 |
1 |
Стартер в сборе |
| 2 |
240-3708721 |
1 |
Скоба крепления стартера |
| 3 |
252138-П2 |
1 |
Шайба |
| 4 |
20085 3-П29 |
1 |
Болт |
| 5 |
СТ103-3708120 |
1 |
Катушка |
| 6 |
25.3708 |
2 |
Пластина |
| 7 |
Х-1482 |
14 |
Шайба |
| 8 |
МХ-1104 |
7 |
Болт |
| 9 |
СТ25. 3708101 |
1 |
Корпус стартера |
| 10 |
СТ103A-3708338 |
1 |
Кольцо уплотнительное |
| 11 |
МХ-1087 |
1 |
Шайба |
| 12 |
СТ103A-3708046 |
1 |
Кольцо уплотнитель ное |
| 13 |
СТ103A-3708102 |
8 |
Полюс |
| 14 |
Х1-11-58 |
8 |
Винт |
| 15 |
МХ-0142 |
2 |
Шайба |
| 16 |
МХ-0954 |
2 |
Шайба |
| 17 |
СТ103A-3708045 |
2 |
Шайба |
| 18 |
СТ103-37081SO |
1 |
Катушка |
| 19 |
16.3708 |
1 |
Кольцо |
| 20 |
СТ142-3708070 |
1 |
Ось |
| 21 |
МХ-0276 |
2 |
Шайба |
| 22 |
4 594 321 109 |
2 |
Винт |
| 23 |
25.3708 |
2 |
Шайба |
| 24 |
8Х-1533 |
2 |
Гайка |
| 25 |
4 598 168 046 |
1 |
Шайба |
| 26 |
М8х1х20 |
1 |
Болт |
| 27 |
СТ103-3708003 |
2 |
Шпилька |
| 28 |
7X^289 |
2 |
Шайба |
| 29 |
Х2-9302 |
2 |
Гайка |
| 30 |
СГ103-3708030 |
1 |
Шина |
| 31 |
МХ-0825 |
1 |
Шайба |
| 32 |
MX 0037 |
1 |
Шайба |
| 33 |
СT103-3708 339 |
1 |
Кольцо |
| 34 |
25.3708 |
1 |
Крышка |
| 35 |
СТ103A-3708309 |
1 |
Втулка |
| 36 |
25.3708 |
1 |
Траверса |
| 37 |
2500.37 |
1 |
Щетка |
| 38 |
МХ-0905 |
4 |
Винт |
| 39 |
Х-4001 |
4 |
Шайба |
| 40 |
8Х-1497 |
4 |
Шайба |
| 41 |
25.3708 |
1 |
Кожух привода |
| 42 |
25.3708 |
1 |
Прокладка |
| 43 |
М672615030 |
1 |
Сальник |
| 44 |
25.3709 |
2 |
Шайба |
| 45 |
25.3709 |
1 |
Шайба привода |
| 46 |
25.3709 |
1 |
Привод в сборе |
| 47 |
25.3708 |
1 |
Шайба упорная |
| 48 |
25.3708 |
6 |
Винт |
| 49 |
25.3708 |
1 |
Крышка привода |
| 50 |
25.3709 |
1 |
Корпус привода |
| 51 |
25.3708 |
1 |
Якорь |
| 52 |
МХ-1032 |
2 |
Шайба |
| 53 |
25.3708 |
1 |
Рычаг |
| 54 |
201563-П29 |
4 |
Болт |
| 55 |
252137-П2 |
4 |
Шайба |
| 56 |
236-3708702-Б |
1 |
Кронштейн верхний |
| 57 |
258652-П29 |
2 |
Штифт |
| 58 |
236-3708704-Б |
1 |
Кронштейн нижний |

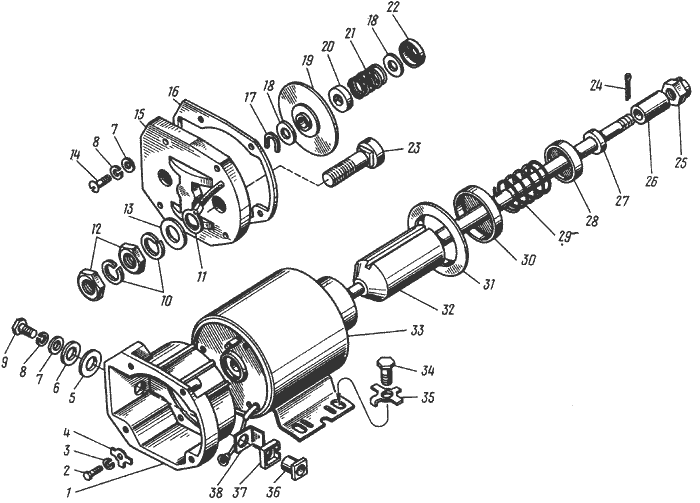

Реле стартера двигателя ЯMЗ 238 ИM
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
РС25.3708002-В |
1 |
Корпус реле стартера |
| 2 |
МХ-1215 |
3 |
Болт |
| 3 |
Х-1482 |
3 |
Шайба |
| 4 |
МХ-1032 |
3 |
Шайба |
| 5 |
МХ-0434 |
1 |
Шайба |
| 6 |
1-МЮ-37 |
1 |
Шайба |
| 7 |
8Х-1497 |
5 |
Шайба |
| 8 |
Х-4001 |
5 |
Шайба |
| 9 |
МХ-1146 |
5 |
Болт |
| 10 |
7X4289 |
4 |
Шайба |
| 11 |
540244 |
1 |
Наконечник |
| 12 |
Х2-9302 |
2 |
Гайка |
| 13 |
МХ-0825 |
2 |
Шайба |
| 14 |
МХ-1020 |
4 |
Винт |
| 15 |
РС25.3708080 |
1 |
Крышка реле |
| 16 |
РС25.3708006-Б |
1 |
Прокладка |
| 17 |
РС25.3708013 |
1 |
Скоба |
| 18 |
МХ-0021 |
2 |
Шайба |
| 19 |
РС25. 3708030 |
1 |
Диск контактный |
| 20 |
ВМ-335-37 |
1 |
Шайба |
| 21 |
РС25.3708007 |
1 |
Пружина |
| 22 |
PC 100-3708003 |
1 |
Шайба |
| 23 |
РС25.3708011 |
2 |
Болт контактный |
| 24 |
45.9871 1018 |
1 |
Шплинт |
| 25 |
25.3709 |
1 |
Гайка |
| 26 |
25.3709 |
1 |
Втулка |
| 27 |
25.3709 |
1 |
Шайба |
| 28 |
25.3709 |
1 |
Чашка |
| 29 |
18.3708 |
1 |
Пружина |
| 30 |
25.3709 |
1 |
Чашка |
| 31 |
25.3709 |
1 |
Прокладка |
| 32 |
25.3709 |
1 |
Якорь реле |
| 33 |
PC 103-3 708100 |
1 |
Ярмо с катушкой |
| 34 |
МХ-1126 |
4 |
Болт |
| 35 |
МХ-0287 |
4 |
Шайба |
| 36 |
РС25-3708014 |
1 |
Втулка |
| 37 |
РС25-3708015 |
1 |
Втулка |
| 38 |
РС25-3708016 |
1 |
Прокладка | | |
