Запчасти двигателя ЯMЗ 240 ПM2

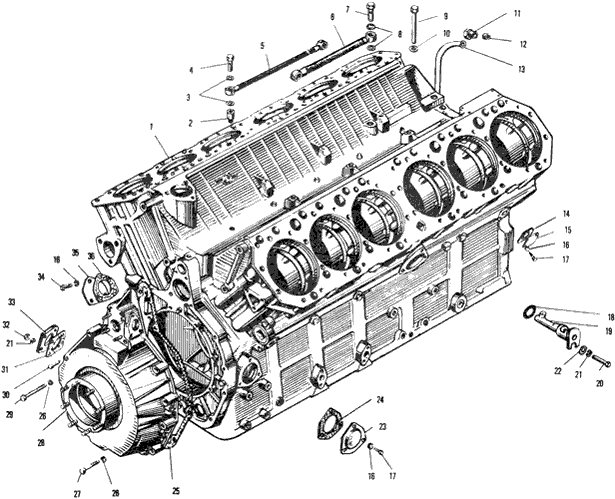

Блок цилиндров двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1002012-Д2 |
1 |
Блок цилиндров (чугун) |
| 2 |
240-1111557 |
1 |
Ввертыш трубки подвода масла (сталь) |
| 3 |
312482-П34 |
4 |
Шайба (медь) |
| 4 |
310122-П2 |
2 |
Болт М10*1 (сталь) |
| 5 |
240-1111614 |
1 |
трубка подвода масла к топливному насосу |
| 6 |
240-1111620 |
1 |
трубка отвода масла от топлисного насоса |
| 7 |
310096-П2 |
2 |
Болт М14*1,5 крпления трубки отвода масла (сталь) |
| 8 |
312326-П34 |
4 |
Шайба (медь) |
| 9 |
200276-П29 |
6 |
Болт М8*85 крепления топливного насоса высокого давления (сталь) |
| 10 |
312356-П29 |
6 |
Шайба (сталь) |
| 11 |
204-1009061 |
1 |
Гайка соединительная (сталь) |
| 12 |
240-1002240 |
1 |
Втулка упорная (сталь) |
| 13 |
240-1002224-Б |
1 |
Трубка сливная (сталь) |
| 14 |
236-1011296 |
4 |
Прокладка (паронит) |
| 15 |
240-1002402 |
4 |
Заглушка водяного канала (сталь) |
| 16 |
252135-П2 |
19 |
шайба пружинная (сталь) |
| 17 |
201454-П29 |
16 |
Болт М8*16 (сталь) |
| 18 |
240Н-1011449 |
1 |
Кольцо уплотнительное (резина) |
| 19 |
240Н-1011445 |
1 |
Форсунка охлаждения поршней |
| 20 |
201418-П29 |
12 |
Болт М6*16 (сталь) |
| 21 |
252134-П2 |
16 |
Шайба пружинная (сталь) |
| 22 |
252004-П2 |
12 |
Шайба (сталь) |
| 23 |
240-1002244 |
1 |
Крышка люка (сталь) |
| 24 |
240-1002246 |
1 |
Прокладка (паронит) |
| 25 |
240-1002265-А2 |
1 |
Прокладка передней крышки (паронит) |
| 26 |
252136-П2 |
14 |
Шайба пружинная (сталь) |
| 27 |
200320-П29 |
10 |
Болт М10*55 (сталь) |
| 28 |
240-1002260-В |
1 |
Крышка блока передняя |
| 29 |
200326-П29 |
4 |
Болт М10*85 (сталь) |
| 30 |
240-1002333 |
1 |
Указатель угла опережения впрыска топлива (сталь) |
| 31 |
240-3813856 |
1 |
Прокладка (паронит) |
| 32 |
250508-П29 |
4 |
Гайка (сталь) |
| 33 |
240-1002271-А |
1 |
Крышка смотрового люка (алюминевый сплав) |
| 34 |
201458-П29 |
3 |
Болт М8*25 (сталь) |
| 35 |
240-1002503-Б2 |
1 |
Крышка люка водяного канала (алюминевый сплав) |
| 36 |
240-1002504-Б |
1 |
Прокладка (паронит) |
Картер маховика двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1002250 |
1 |
Лист торцовый (сталь) |
| 2 |
240-1002252 |
1 |
Прокладка (паронит) |
| 3 |
250514-П29 |
4 |
Гайка М12 (сталь) |
| 4 |
252137-П2 |
15 |
шайба пружинная (сталь) |
| 5 |
240-1002314 |
1 |
Прокладка картера маховика (паронит) |
| 6 |
252136-П2 |
2 |
Шайба пружинная (сталь) |
| 7 |
201497-П2 |
2 |
Болт М10*25 (сталь) |
| 8 |
240-1002310 |
1 |
Картер маховика и привода агрегатов |
| 9 |
240-1002333 |
1 |
Указатель регулировки клапанного механизма (сталь) |
| 10 |
252007-П29 |
4 |
Шайба плоская (сталь) |
| 11 |
200377-П29 |
2 |
Болт М12*90 (сталь) |
| 12 |
250508-П29 |
4 |
Гайка М6 (сталь) |
| 13 |
252134-П2 |
4 |
шайба пружинная (сталь) |
| 14 |
240-1002317 |
1 |
Крышка люка верхняя (сталь) |
| 15 |
240-1002324 |
1 |
Прокладка (паронит) |
| 16 |
310153-П29 |
11 |
Болт М12*76 (сталь) |
| 17 |
200379-П29 |
2 |
Болт М12*100 (сталь) |
| 18 |
236-1005160-А3 |
1 |
Манжета |
| 19 |
240-1002318 |
1 |
Крышка люка нижняя (сталь) |
| 20 |
252135-П2 |
2 |
шайба пружинная (сталь) |
| 21 |
201454-П29 |
2 |
Болт М8*16 (сталь) |
| |
240-1002333 |
1 |
Указатель угла опережения впрыска топлива (сталь) |

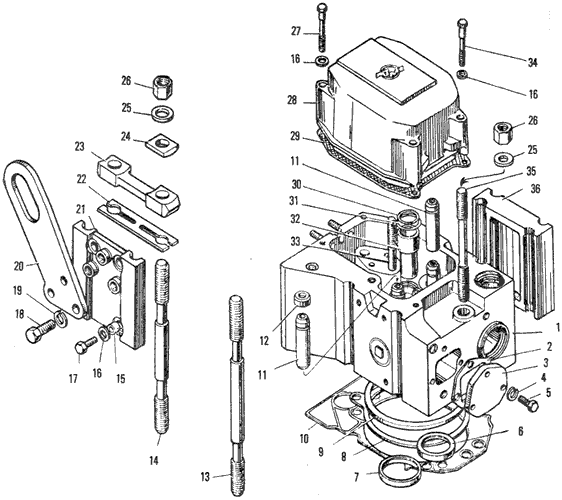

Головка цилиндров двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1003013-Е |
12 |
Головка цилиндров |
| 2 |
240-1003340-В |
12 |
Прокладка (паронит) |
| 3 |
240-100336-В |
12 |
Боковая крышка (алюминевый сплав) |
| 4 |
252135-П2 |
36 |
шайба пружинная (сталь) |
| 5 |
201457-П29 |
36 |
Болт М8*22 (сталь) |
| 6 |
236-1003110-В3 |
12 |
Седло выпускного клапана (чугун) |
| 7 |
236-1003108-Б |
12 |
Седло впускного клапана (чугун) |
| 8 |
240-1003213-Б |
12 |
Прокладка |
| 9 |
240-1003029-Б |
12 |
Кольцо уплотнительное (сталь) |
| 10 |
240-1003062-Б |
12 |
Прокладка уплотнительная головки цилиндра |
| |
240-1003514-Б |
12 |
Прокладка, комплект запасных частей |
| 11 |
236-1007032-Б |
24 |
Втулка клапана направляющая (металлокерамика) |
| 12 |
236-1007262 |
12 |
Манжета уплотнительная впускного клапана |
| 13 |
240-1003031 |
8 |
Шпилька крепления головки цилиндра (сталь) |
| 14 |
240-1003019 |
36 |
Шпилька крепления головки цилиндра (сталь) |
| 15 |
240-1003477 |
12 |
Втулка (сталь) |
| 16 |
252005-П29 |
60 |
Шайба плоская (сталь) |
| 17 |
201458-П29 |
12 |
Болт М8*25 (сталь) |
| 18 |
201563-П29 |
12 |
Болт М12*30 (сталь) |
| 19 |
252137-П2 |
12 |
шайба пружинная (сталь) |
| 20 |
240-1003330 |
4 |
Рым (сталь) |
| 21 |
240-1003475 |
4 |
Проставка боковая (чугун) |
| 22 |
240-1003476 |
16 |
Пластина нижняя (сталь) |
| 23 |
240-1003473-Б |
16 |
Траверса (сталь) |
| 24 |
240-1003470-Б |
32 |
Накладка (сталь) |
| 25 |
312315-П2 |
56 |
Шайба (сталь) |
| 26 |
311445-П5 |
56 |
Гайка М18*1,5 крепления головки цилиндра (сталь) |
| 27 |
200274-П29 |
36 |
Болт М8*75 (сталь) |
| 28 |
240-1003265-Б2 |
1 |
Крышка головки цилиндра (алюминевый сплав) |
| 28 |
240-1003264-Б2 |
11 |
Крышка головки цилиндра (алюминевый сплав) |
| 29 |
240-1003270-Б |
12 |
Прокладка крышки (резина) |
| 30 |
236-1003114-Г |
12 |
Кольцо стакана форсунки уплдотнительное (резина) |
| 31 |
236-1003115 |
12 |
Кольцо запорное (сталь) |
| 32 |
236-1003112-Г |
12 |
Стакан форсунки (чугун) |
| 33 |
310462-П |
12 |
Шпилька крепления стойки оси коромысел и скобы форсунки (сталь) |
| 34 |
310072-П29 |
12 |
Болт М8*75 крепления крышки головки цилиндра (сталь) |
| 35 |
240-1003017-В |
36 |
Шпилька крепления головки цилиндра (сталь) |
| 36 |
240-1003474 |
2 |
Проставка (чугун) |

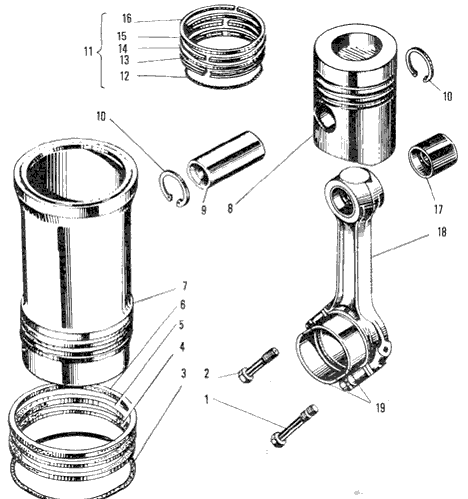

Поршень, шатун и гильза цилиндров двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
240Н-1004010-Г2 |
12 |
Поршеньс шатуном и кольцами в сб. |
| 1 |
236-1004063-Б2 |
12 |
Болт крышки шатуна длинный (сталь0 |
| 2 |
236-1004062-Б2 |
12 |
Болт крышки шатуна короткий (сталь) |
| 3 |
|
12 |
Кольцо 150-155-25-2 (резина) |
| 4 |
236-1002023 |
12 |
Кольцо уплотнительное нижнее (резина) |
| 5 |
236-1002024-А |
12 |
Кольцо уплотнительное верхнее (резина) |
| 6 |
236-1002040 |
12 |
Кольцо антикавитационное (резина) |
| 7 |
240-1002021-Б |
12 |
Гильза цилиндра |
| 8 |
238Н-1004015-В2 |
12 |
Поршень (алюминевый сплав) |
| 9 |
236-1004020 |
12 |
Палец поршневой (сталь) |
| 10 |
236-1004022-Б |
22 |
Кольцо поршневого пальца стопорное (сталь) |
| 11 |
236-1004002-А3 |
12 |
Кольца поршневые, комплект на один поршень |
| 12 |
236-1004038-В |
12 |
Расширитель маслосъемного кольца |
| |
236-1004034 |
12 |
Кольцо поршневое маслосъемное с расширителем в сб. |
| 13 |
236-1004035-В |
12 |
Кольцо поршневое маслосъемное (чугун) |
| 14 |
236-1004025-В |
12 |
Кольцо поршневое компрессионное (чугун) |
| 15 |
236-1004032-А3 |
12 |
Кольцо поршневое компрессионное второе (чугун) |
| 16 |
236-1004030-А2 |
12 |
Кольцо поршневое компрессионное (чугун) |
| 17 |
236-1004052-Б2 |
12 |
Втулка шатуна (бронза) |
| 18 |
240-1004045-В |
12 |
Шатун в сб. |
| 19 |
236-1004058-В |
24 |
Вкладыш нижней головки шатуна (сталь-бронза) |
| |
240Н-1004008-Д |
12 |
Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект |
Коленчатый вал двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1000107-Б5 |
1 |
Вал коленчатый, вкладыши, подшипники (комплект) |
| 2 |
240-1005042-Б |
1 |
Маслоотражатель задний (сталь) |
| 3 |
240-1005030-Б2 |
1 |
Шестерня распределительная коленчатого вала (сталь) |
| 4 |
314131-П2 |
1 |
Шпонка призматическая (сталь) |
| 5 |
2622134ЛМ |
7 |
Роликовый подшипник |
| 6 |
313933-П |
2 |
Заглушка шатунной шейки |
| 7 |
240-1005373-А |
13 |
Кольцо пружинное упорное подшипника (сталь) |
| 8 |
240-1005589-Б |
1 |
Кольцо упорное коленчатого вала (сталь) |
| 9 |
240-1005585 |
1 |
Втулка уплотнения масляного канала корпуса упорного подшипника (сталь) |
| 10 |
240-1005586 |
1 |
Кольцо уплотнительное масляного канала (резина) |
| 11 |
240-1005610 |
1 |
Пружина распорная уплотнительных колец (сталь) |
| 12 |
262519-П2 |
1 |
Пробка К 1/2 (чугун) |
| 13 |
240-1005584-В |
1 |
Крышка корпуса упорного подшипника передняя (сталь) |
| 14 |
240-1005592 |
2 |
Кольцо упорное промежуточное (бронза) |
| 15 |
240-1005600 |
2 |
Кольцо уплотнительное упорного подшипника (бронза) |
| 16 |
200315-П29 |
9 |
Болт М10*40 (сталь) |
| 17 |
312554-П2 |
9 |
Шайба стопорная (сталь) |
| 18 |
240-1005537 |
8 |
Болт крепления полумуфты отбора мощности (сталь) |
| 19 |
240-1005078 |
4 |
Пластина замковая (сталь) |
| 20 |
240-1005008-Г4 |
1 |
Вал коленчатый в сб. |
| |
240-1005020-Г3 |
1 |
Вал коленчатый (сталь) |
| 21 |
240-1005611 |
1 |
Штифт упорного кольца (сталь) |
| 22 |
201466-П2 |
5 |
Болт М8*45 крепления крышек (сталь) |
| 23 |
252155-П2 |
5 |
шайба пружинная (сталь) |
| 24 |
240-1005583-Б |
1 |
Крышка корпуса упорного подшипника задняя (сталь) |
| 25 |
240-1005580-В |
1 |
Корпус упорного подшипника (алюминевый сплав) |
| 26 |
240-1005532 |
1 |
Полумуфта отбора мощности в сб. |
| 27 |
240-1005070-Б |
1 |
Гаситель крутильных колебаний коленчатого вала |
| 28 |
240-1000104-Б2 |
1 |
Вкладыши шатунных подшипников 88 мм., комплект (сталь-бронза) |
| 28 |
240-1000104-Б2-Р1 |
1 |
Вкладыши шатунных подшипников (-0,25 мм.), комплект, (сталь-бронза) |
| 28 |
240-1000104-Б2-Р2 |
1 |
Вкладыши шатунных подшипников (-0,50 мм.), комплект, (сталь-бронза) |
| 28 |
240-1000104-Б2-Р3 |
1 |
Вкладыши шатунных подшипников (-0,75 мм.), комплект, (сталь-бронза) |
| 28 |
240-1000104-Б2-Р4 |
1 |
Вкладыши шатунных подшипников (-1 мм.), комплект, (сталь-бронза) |
| 28 |
240-1000104-Б2-Р5 |
1 |
Вкладыши шатунных подшипников (-1,25 мм.), комплект, (сталь-бронза) |
| 28 |
240-1000104-Б2-Р6 |
1 |
Вкладыши шатунных подшипников (-1,50 мм.), комплект, (сталь-бронза) |
| 29 |
240-1005596-Б |
8 |
Заглушка масляного канала (сталь) |
| 30 |
240-1005582-Б |
8 |
Кольцо уплотнительное (резина) |
| 31 |
240-1005576 |
8 |
Кольцо уплотнительное заглушка (резина) |
| 32 |
240-1005089-А |
8 |
Кольцо упорное (сталь) |
| 33 |
240-1005086-Б2 |
8 |
Заглушка шатунной шейи (сталь) |

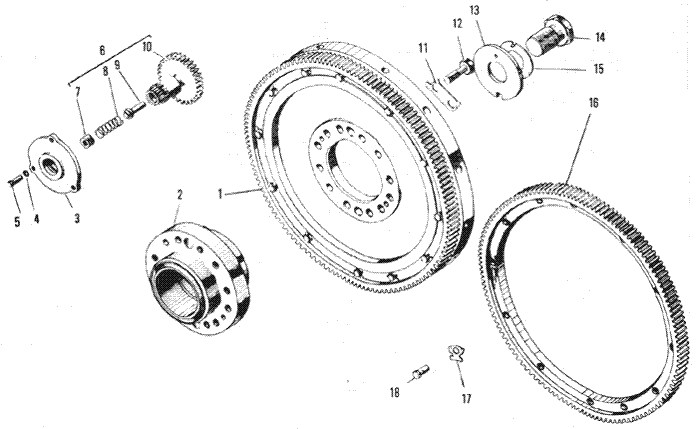

Маховик и механизм поворота двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1005115-Б |
1 |
Маховик в сб. |
| |
236-1005125-Б |
1 |
Маховик (чугун) |
| 2 |
240-1005648 |
1 |
Ступица маховика |
| 3 |
240-1005676 |
1 |
Корпус механизма проворота (алюминевый сплав) |
| 4 |
252134-П2 |
3 |
шайба пружинная (сталь) |
| 5 |
201422-П29 |
3 |
Болт М6*25 (сталь) |
| 6 |
240-1005674 |
1 |
Шестерня механизма проворота в сб. |
| 7 |
262519-П2 |
1 |
Пробка К 1/2 (чугун) |
| 8 |
240-1005681 |
1 |
Пружина (сталь) |
| 9 |
240-1005683 |
1 |
Упор (сталь) |
| 10 |
240-1005678 |
1 |
Шестерня механизма проворота (сталь) |
| 11 |
236-1005128-А |
6 |
Пластина замковая (сталь) |
| 12 |
236-1005127-А |
12 |
Болт крепления маховика (сталь) |
| 13 |
240-1005657 |
1 |
Шайба крпления ступицы маховика (сталь) |
| 14 |
240-1005661 |
1 |
Болт крепления ступицы маховика (сталь) |
| 15 |
240-1005683 |
1 |
Шайба стопорная (сталь) |
| 16 |
240-1005120 |
1 |
Обод зубчатый (сталь) |
| 17 |
312579-П29 |
12 |
Шайба стопорная (сталь) |
| 18 |
201501-П29 |
12 |
Болт М10*35 (сталь) |
Распределительный вал двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1006015 |
1 |
Вал распределительный (сталь) |
| 2 |
201454-П29 |
4 |
Болт крепления эксцентрика (сталь) |
| 3 |
240-1106354 |
2 |
Пластина замковая (сталь) |
| 4 |
240-3813870 |
1 |
Маслоотражатель (сталь) |
| 5 |
240-3813862-Б |
1 |
Сухарь привода датчика тахометра (сталь) |
| 6 |
258040-П29 |
1 |
Шплинт 2,5*25 (сталь) |
| 7 |
240-1106352 |
1 |
Эксцентрик привода топливоподкачивающего насоса (сталь) |
| 8 |
236-1006+026-АР1 |
2 |
Втулка распределительного вала передняя (бронза) |
| 9 |
236-1006037-АР1 |
5 |
Втулка распределительного вала (бронза) |
| 10 |
314047-П2 |
1 |
Шпонка сегментная (сталь) |
| 11 |
311412-П2 |
1 |
Гайка (сталь) |
| 12 |
312580-П2 |
1 |
Шайба замковая (сталь) |
| 13 |
240-1029116 |
1 |
Шестерня привода топливного насоса ведущая (сталь) |
| 14 |
240-1006214 |
1 |
Шестерня распределительного вала (сталь) |
| 15 |
312538-П2 |
2 |
Шайба замковая (сталь) |
| 16 |
240-1006236 |
1 |
Фланец упорный (сталь) |
| 17 |
310130-П2 |
6 |
Болт М10*1*27 (сталь) |
| 18 |
252156-П2 |
6 |
шайба пружинная (сталь) |
Клапаны и толкатели двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1007245 |
1 |
Втулка оси токателя средняя (чугун) |
| 2 |
236-1007180 |
24 |
Толкатель в сб. |
| 3 |
240-1007176-А |
24 |
Штанга толкателя |
| 4 |
236-1007148-Б |
24 |
Винт регулировочный (сталь) |
| 5 |
236-1007144-В |
24 |
Коромысло клапана с втулкой в сб. |
| 6 |
311516-П2 |
24 |
Гайка (сталь) |
| 7 |
240-1007102-Б |
12 |
Ось коромысел (сталь) |
| 8 |
250515-П2 |
12 |
Гайка (сталь) |
| 9 |
236-1007118-В |
24 |
Втулка коромысла клапана (бронза) |
| 10 |
236-1007028-А |
48 |
Сухарь клапана (сталь) |
| 11 |
236-1007026-Б |
24 |
Втулка тарелки пружины клапана (сталь) |
| 12 |
236-1007024-В |
24 |
Тарелка пружины клапана (сталь) |
| 13 |
236-1007103-А |
24 |
Кольцо упорное (сталь) |
| 14 |
312392-П2 |
24 |
Шайба упорная (сталь) |
| 15 |
312313-П2 |
12 |
Шайба (сталь) |
| 16 |
240-1007106-В |
12 |
Стойка оси коромысел в сб. |
| 17 |
236-1007020 |
24 |
Пружина клапана наружная (сталь) |
| 18 |
236-1007015-В4 |
12 |
Клапан выпускной (сталь) |
| 19 |
236-1007021 |
24 |
Пружина клапана внутренняя (сталь) |
| 20 |
236-1007010-В |
12 |
Клапан впускной (сталь) |
| 21 |
236-1007025-Б |
24 |
Шайба пружин клапана (сталь) |
| 22 |
240-1007247 |
2 |
Втулка оси толкателей крайняя (чугун) |
| 23 |
240-1007236 |
2 |
Ось толкателей крайняя в сб. |
| 24 |
236-1007186 |
48 |
Втулка толкателя (бронза) |
| |
201-1007190 |
24 |
Ролик толкателя (сталь) |
| 25 |
240-1007244 |
4 |
Втулка оси толкателей (чугун) |
| 26 |
240-1007242 |
1 |
Ось толкателя средняя (сталь) |

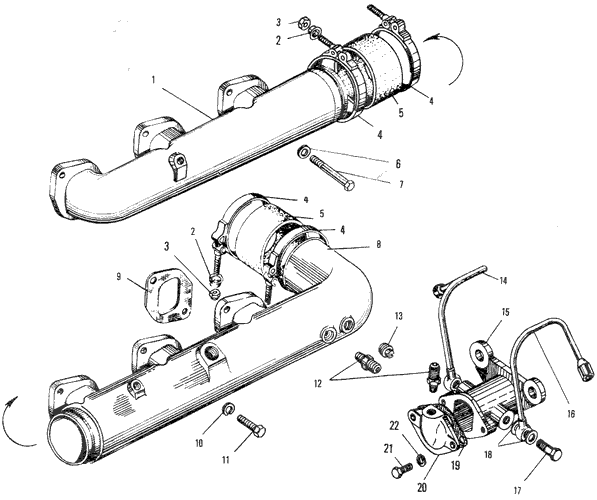

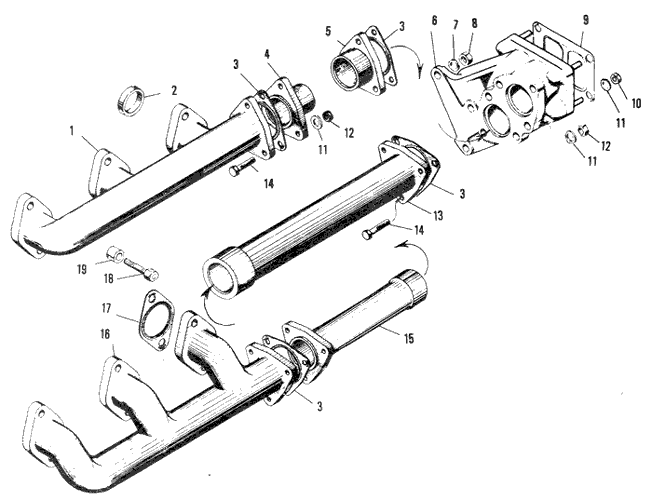

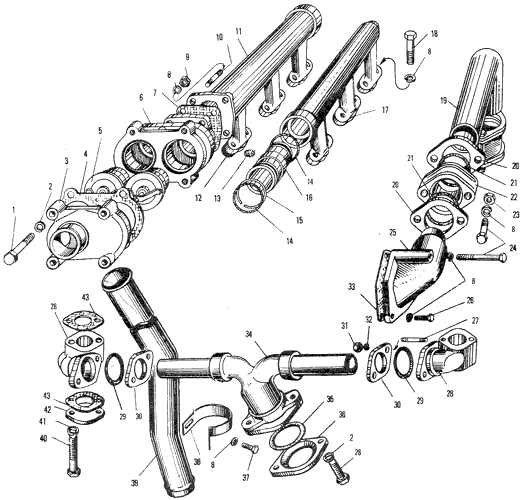

Газопровод двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1008022-А |
2 |
Коллектор выпускной передний (чугун) |
| 2 |
240-1008060 |
16 |
Втулка предохранительная (сталь) |
| 3 |
240Н-1008098 |
8 |
Прокладка фланца (асбостальная лента) |
| 4 |
240-1008252-А |
2 |
Полумуфта внутренняя (сталь) |
| 5 |
240-1008254-А |
2 |
Полумуфта наружная (сталь) |
| 6 |
240НМ-1008480 |
1 |
Патрубок-кронштейн левый в сб. |
| |
240НМ-1008475 |
1 |
Патрубок-кронштейн правый в сб. |
| |
216281-П29 |
6 |
Шпилька (сталь) |
| 7 |
252137-П2 |
6 |
шайба пружинная (сталь) |
| 8 |
250515-П29 |
6 |
Гайка (сталь) |
| 9 |
238Ф-1118158 |
2 |
Прокладка патрубка-кронштейна (сталь) |
| 10 |
250517-П29 |
8 |
Гайка (сталь) |
| 11 |
312300-П2 |
32 |
Шайба (сталь) |
| 12 |
250512-П5 |
24 |
Гайка (сталь) |
| 13 |
240Н-1008071-А |
2 |
Патрубок подводящий задний в сб. |
| 14 |
310258-П |
24 |
Болт М10*45 крепления полумуфты и патрубка (сталь) |
| 15 |
240Н-1008041-Б2 |
2 |
Патрубок подводящий передний в сб. |
| 16 |
240Н-1008024-А |
2 |
Коллектор выпускной задний (чугун) |
| 17 |
240Н-1008027-А |
12 |
Прокладка выпускного коллектора (сталь) |
| 18 |
240Н-1008504 |
24 |
Болт крпления коллекторов |
| 19 |
240Н-1008510 |
24 |
Втулка (сталь) |

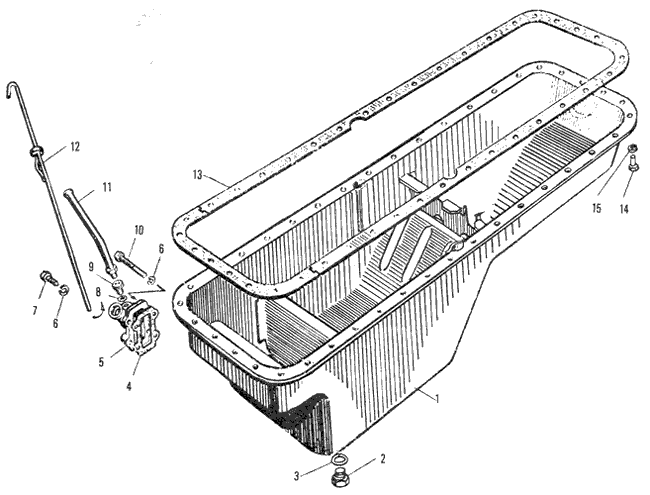

Поддон блока цилиндров двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1009010-А |
1 |
Поддон блока цилиндров |
| 2 |
316180-П2 |
1 |
Пробка сливная (сталь) |
| 3 |
201-1009042-Б |
1 |
Прокладка пробки (медь) |
| 4 |
240-1009075-Б |
1 |
Прокладка фланца (паронит) |
| 5 |
240-1009073-В |
1 |
Фланец (алюминиевый сплав) |
| 6 |
252136-П2 |
4 |
шайба пружинная (сталь) |
| 7 |
201505-П29 |
2 |
Болт М10*45 (сталь) |
| 8 |
312326-П34 |
1 |
Шайба плоская (медь) |
| 9 |
240-1009062 |
1 |
Штуцер (сталь) |
| 10 |
200330-П29 |
2 |
Болт М10*105 (сталь) |
| 11 |
240-1009059 |
1 |
Трубка указателя |
| 12 |
240-1009050-Б |
1 |
Указатель уровня масла |
| 13 |
240-1009040-А2 |
1 |
Прокладка поддона (резино-пробка) |
| 14 |
201456-П29 |
40 |
Болт М8*20 (сталь) |
| 15 |
252135-П2 |
40 |
Шайба пружинная (сталь) |
Маслянный насос двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
204Б-1011300 |
1 |
Чашка заборника (сталь) |
| 2 |
204А-1011310-Б |
1 |
Сетка заборника (сталь) |
| 3 |
252005-П2 |
4 |
Шайба (сталь) |
| 4 |
206513-П2 |
2 |
Болт М8*1*12 (сталь) |
| 5 |
204А-1011318-Б |
1 |
Крючок крепления сетки заборника (сталь) |
| 6 |
240-1011400-А |
1 |
Труба всасывающая (сталь) |
| 7 |
252135-П2 |
20 |
шайба пружинная (сталь) |
| 8 |
200270-П2 |
3 |
Болт М8*55 (сталь) |
| 9 |
201460-П2 |
1 |
Болт М8*30 (сталь) |
| 10 |
240Н-1011014-Б |
1 |
Насос масляный в сб. |
| 11 |
240Н-1011407-Б |
1 |
Труба отводящая задняя в сб. |
| 12 |
201464-П2 |
8 |
Болт М8*40 (сталь) |
| 13 |
240-1011380 |
2 |
Прокладка регулировочная (сталь) |
| 14 |
313404-П2 |
2 |
Штифт установочный (сталь) |
| 15 |
252136-П2 |
6 |
шайба пружинная (сталь) |
| 16 |
310220-П2 |
2 |
Болт М10*105 (сталь) |
| 17 |
240-1011230 |
1 |
Шестерня привода (сталь) |
| 18 |
200327-П2 |
4 |
Болт М10*90 (сталь) |
| 19 |
240Н-1011048 |
1 |
Клапан редукционный (сталь) |
| 20 |
236-1011358-А |
7 |
Прокладка (паронит) |
| 21 |
240Н-1011351 |
1 |
Труба отводящая (сталь) |
| 22 |
201458-П29 |
2 |
Болт М8*25 (сталь) |
| 23 |
236-1011058-Б |
1 |
Пружина клапана (сталь) |
| 24 |
312571-П2 |
1 |
Шайба замковая (сталь) |
| 25 |
240-1011018-А |
1 |
Корпус основной секции в сб. (чугун) |
| |
240-1011037 |
2 |
Втулка установочная (сталь) |
| 26 |
240-1011025 |
1 |
Ось ведомых шестерен (сталь) |
| 27 |
240Б-1011040 |
1 |
Шестерня ведущая основной секции в сб. (сталь) |
| 28 |
240-1011030 |
1 |
Шестерня ведомая основной секции в сб. |
| 29 |
240Н-1011049 |
1 |
Проставка (сталь) |
| 30 |
240-1011110 |
1 |
Шестерня ведомая радиаторной секции в сб. (сталь) |
| 31 |
240-1011019-А |
1 |
Корпус радиаторной секции (чугун) |
| |
240-1011034 |
4 |
Втулка корпуса (бронза) |
| 32 |
240-1011085 |
1 |
Кольцо (сталь) |
| 33 |
240Н-1011420-А |
1 |
Труба отводящая в сб. (сталь) |
| 34 |
240Н-1011406-Б |
1 |
Труба отводящая передняя в сб. (сталь) |
| 35 |
201456-П29 |
2 |
Болт М8*20 (сталь) |
| 36 |
201457-П29 |
4 |
Болт М8*22 (сталь) |
| 37 |
236-1011322 |
1 |
Скоба (сталь) |
| 38 |
240Н-1011274 |
1 |
Прокладка клапана (паронит) |
| 39 |
240Н-1011268Б |
1 |
Клапан регулировочный системы охлаждения поршней в сб. |
| 40 |
236-1011296 |
1 |
Прокладка переднего фланца (паронит) |
| 41 |
238Н-1011368-Б |
1 |
Пружина клапана (сталь) |
| 42 |
240-1011034 |
1 |
Втулка корпуса (бронза) |
| 43 |
314123-П2 |
1 |
Шпонка призматическая (сталь) |
| 44 |
314031-П2 |
1 |
Шпонка сегментная (сталь) |
| 45 |
240Б-1011100 |
1 |
Шестерня ведущая радиаторной секции в сб. (сталь) |
| 46 |
|
2 |
Кольцо 025-031-36-2-1 (резина) |
| 47 |
240Н-1011092 |
1 |
Клапан перепускной системы смазки в сб. |
| 48 |
240Н-1011096 |
1 |
Пружина клапана (сталь) |
Сапун двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 2 |
240-1014147 |
2 |
Скоба (сталь) |
| 3 |
252135-П2 |
4 |
шайба пружинная (сталь) |
| 4 |
200271-П29 |
1 |
Болт М8*60(Сталь) |
| 5 |
240-1014148 |
1 |
Труба отвода газов (сталь) |
| 6 |
240-1014138 |
2 |
Патрубок (Резина) |
| 7 |
240-1014094 |
1 |
Сапун в сборе |
| 8 |
201-1114060-А |
1 |
Крышка маслоналивного патрубка (сталь) |
| 9 |
201-1114065-А2 |
1 |
Прокладка крышки (резина) |
| 10 |
201-1114064-А |
1 |
Цепочка крышки (сталь) |
| 11 |
240-1014098 |
1 |
Сапун с патрубком в сб. |
| |
240-1014104-Б |
1 |
Сапун в сб. |
| |
236-1014104 |
1 |
Сапун с маслозаливным патрубком в сб. |
| 12 |
250511-П29 |
3 |
Гайка (сталь) |
| 13 |
216235-П29 |
3 |
Шпилька крпления патрубка (сталь) |
| 14 |
240-1014128 |
1 |
Прокладка сапуна (паронит) |
| |
240-1014120 |
2 |
Кольцо уплотнительное (резина) |
| 15 |
220086-П29 |
4 |
Винт (сталь) |
| 16 |
251086-П29 |
4 |
Гайка (сталь) |
| 17 |
288010-П29 |
4 |
Хомутик (сталь) |

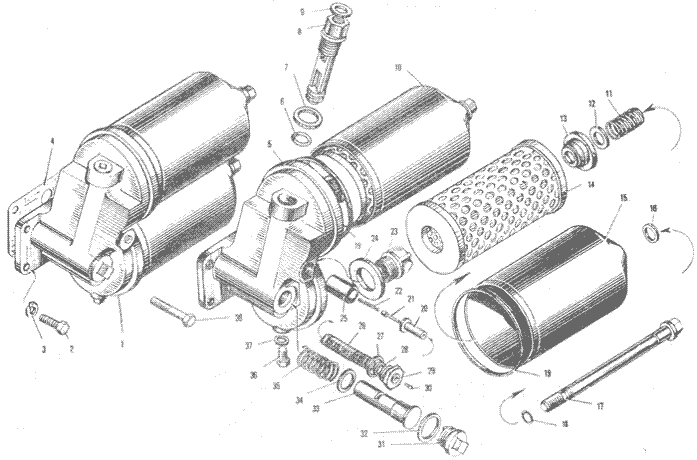

Маслянный фильтр двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
240Н-1017010-Б2 |
1 |
Масляный фильтр в сб. |
| 2 |
201499-П29 |
3 |
Болт М10*30 (сталь) |
| 3 |
252136-П2 |
4 |
шайба пружинная (сталь) |
| 4 |
240-1017100 |
1 |
Прокладка (паронит) |
| 5 |
240Н-1017020 |
1 |
Корпус фильтра (чугун) |
| 6 |
|
1 |
Кольцо 018-022-25-2-1 (резина) |
| 7 |
312661-П |
1 |
Прокладка (алюминий) |
| 8 |
240Н-1017310 |
1 |
Клапан обратный в сб |
| 9 |
312630-П |
1 |
Шайба (медь) |
| 10 |
240-1017076-А |
2 |
Колпак со стржнем в сб. (сталь) |
| 11 |
240-1017048-Б |
2 |
Пружина фильтра (сталь) |
| 12 |
312607-П2 |
4 |
Шайба (сталь) |
| 13 |
238НБ-1017045-Б2 |
2 |
Чашка уплотнительная |
| 14 |
240-1017040-А3 |
2 |
Элемент фильтрующий |
| |
240-1017122-В |
4 |
Прокладка элемента (резина) |
| 15 |
240-1017078-А |
2 |
Колпак с втулкой в сб. |
| 16 |
201-1017112 |
2 |
Прокладка стержня (медь) |
| 17 |
240-1017031-А |
2 |
Стержень фильтра (сталь) |
| 18 |
238НБ-1017071 |
2 |
Кольцо запорное стержня (сталь) |
| 19 |
201-1012083 |
2 |
Прокладка колпака (резина) |
| 20 |
240-1017286 |
1 |
Корпус сигнализатора (латунь) |
| 21 |
240-1017292 |
1 |
Шток сигнализатора (латунь) |
| 22 |
240-1017291 |
1 |
Пружина сигнализатора (сталь) |
| 23 |
240-1017127-А2 |
2 |
Втулка корпуса фильтра |
| 24 |
240-1017122-Б |
2 |
Прокладка корпуса фильтра (резина) |
| 25 |
206Д-1011055-А |
1 |
Плунжер перепускного клапана (сталь) |
| 26 |
236-1012058 |
1 |
Пружина перепускного клапана (сталь) |
| 27 |
206Д-1011066 |
1 |
Прокладка пробки перепускного клапана (алюминий) |
| 28 |
312347-П29 |
1 |
Шайба клапана (сталь) |
| 29 |
240-1017293-Б |
1 |
Пробка перепускного клапана в сб. (сталь) |
| 30 |
220048-П29 |
1 |
Винт (сталь) |
| 31 |
240-1011071-Б |
1 |
Пробка клапана (чугун) |
| 32 |
312669-П |
1 |
Прокладка пробки (алюминий) |
| 33 |
240-1011055 |
1 |
Плунжер дифференциального клапана (сталь) |
| 34 |
312668-П |
3 |
Шайба регулировочная (сталь) |
| 35 |
240-1011057 |
1 |
Пружина клапана (сталь) |
| 36 |
316191-П29 |
1 |
Пробка сливного отверстия (сталь) |
| 37 |
312326-П34 |
1 |
Шайба (медь) |
| 38 |
201501-П29 |
1 |
Болт М10*40 (сталь) |

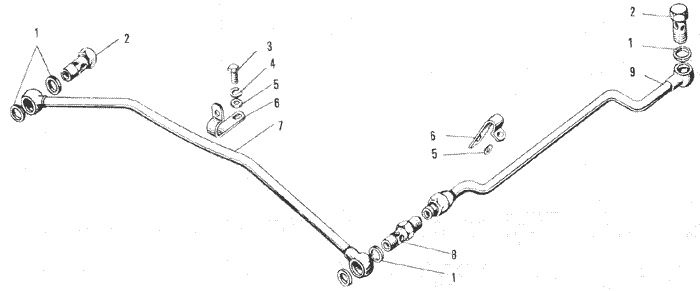

Масляные трубки турбокомпрессора ТКР-11 двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
312630-П |
5 |
Шайба (медь) |
| 2 |
240Н-1017218 |
2 |
Болт специальный (сталь) |
| 3 |
201454-П29 |
1 |
Болт М8*16 (сталь) |
| 4 |
252135-П2 |
1 |
Шайба пружинная (сталь) |
| 5 |
252005-П29 |
1 |
Шайба (сталь) |
| 6 |
315485-П29 |
2 |
Кляммер (сталь) |
| 7 |
240Н-1017208-В |
1 |
Трубка подвода масла к левому турбокомпрессору |
| 8 |
240Н-1017222 |
1 |
Штуцер (сталь) |
| 9 |
240Н-1017140-В |
1 |
Трубка подвода масла к правому турбокомпрессору |

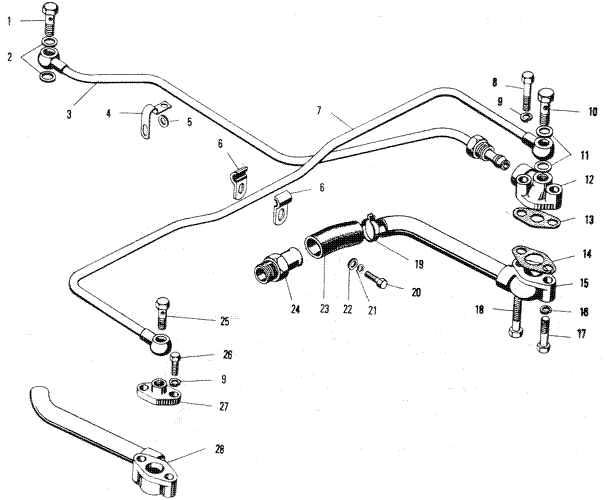

Масляные трубки турбокомпрессора К-36 двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1017218 |
1 |
Болт специальный (сталь) |
| 2 |
312630-П |
2 |
Шайба (медь) |
| 3 |
240НМ-1017140 |
1 |
Трубка подвода масла к правому турбокомпрессору |
| 4 |
315485-П29 |
1 |
Кляммер (сталь) |
| 5 |
252006-П29 |
1 |
Шайба (сталь) |
| 6 |
238Н-1017152 |
2 |
Скоба |
| 7 |
240НМ-1017208 |
1 |
Трубка подвода масла к левому турбокомпрессору |
| 8 |
200315-П29 |
2 |
Болт М10*40 (сталь) |
| 9 |
252156-П2 |
4 |
шайба пружинная (сталь) |
| 10 |
310260-П29 |
1 |
Болт М14*1,5*35 (сталь) |
| 11 |
312326П |
4 |
Шайба (сталь) |
| 12 |
240НМ-1017222 |
1 |
Фланец правого турбокомпрессора (сталь) |
| 13 |
238-1118225 |
2 |
Прокладка(Паронит) |
| 14 |
238Ф-1118322 |
2 |
Прокладка фланца трубы (Паронит) |
| 15 |
240НМ-1118352 |
1 |
Трубка отвода масла от правого турбокомпрессора |
| 16 |
252136-П2 |
2 |
шайба пружинная (сталь) |
| 17 |
201505-П29 |
1 |
Болт М10*45 (сталь) |
| 18 |
200329-П29 |
1 |
Болт М10*100 (сталь) |
| 19 |
288010-П29 |
2 |
Хомутик (сталь) |
| 20 |
201454-П29 |
1 |
Болт М8*16 (сталь) |
| 21 |
252135-П2 |
1 |
шайба пружинная (сталь) |
| 22 |
252005-П2 |
1 |
Шайба (сталь) |
| 23 |
240-1014138 |
1 |
Рукав соединительный (резина) |
| 24 |
240НМ-1118356 |
1 |
Штуцер (сталь) |
| 25 |
310096-П29 |
1 |
Болт специальный (сталь) |
| 26 |
201495-П29 |
2 |
Болт М10*20 (сталь) |
| 27 |
238Ф-1118224 |
1 |
Фланец левого турбокомпрессора (сталь) |
| 28 |
240НМ-1118353 |
1 |
Трбка отвода масла от левого турбокомпрессора |

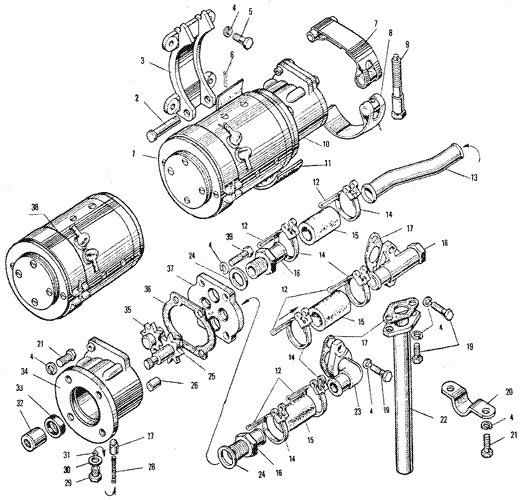

Маслозакачивающий насос двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1021009-А |
1 |
Насос маслозакачивающий в сб. с электродвигателем |
| 2 |
317841-П29 |
1 |
Палец (сталь) |
| 3 |
240-1021080 |
1 |
Кронштейн крепления насоса (сталь) |
| 4 |
252135-П2 |
14 |
шайба пружинная (сталь) |
| 5 |
201457-П29 |
4 |
Болт М8*22 (сталь) |
| 6 |
258039-П29 |
1 |
Шплинт (сталь) |
| 7 |
240-1021019-А |
1 |
Хомут верхний (сталь) |
| 8 |
240-1021020-А |
1 |
Хомут нижний (сталь) |
| 9 |
236-3708720 |
1 |
Болт стяжной (сталь) |
| 10 |
240-1021012-А |
1 |
Насос маслозакачивающий в сб. |
| 11 |
240-1021316 |
1 |
Прокладка (резина) |
| 12 |
297575-П29 |
2 |
Шплинт (сталь) |
| 13 |
240-1021103 |
1 |
Труба отводящая (сталь) |
| 14 |
316215-П |
2 |
Хомут (сталь) |
| 15 |
240-1021084 |
3 |
Рукав (резина) |
| 16 |
240-1021112 |
2 |
Штуцер (сталь) |
| 17 |
236-1011358-А |
3 |
Прокладка (паронит) |
| 18 |
240-1021044-А |
1 |
Клапан запорный |
| |
240-1021048-Б |
1 |
Пружина клапана (сталь) |
| 19 |
201458-П29 |
6 |
Болт М8*25 (сталь) |
| 21 |
201456-П29 |
4 |
Болт М8*20 (сталь) |
| 22 |
240-1021104 |
1 |
Труба всасывающая (сталь) |
| 23 |
240-1021064-А |
1 |
Фланец угловой (цинковый сплав) |
| 24 |
312475-П34 |
2 |
Шайба (медь) |
| 25 |
240-1021030 |
1 |
Шестерня ведущая (сталь) |
| 26 |
206В-1011037 |
2 |
Втулка установочная (сталь) |
| 27 |
236М-1106564 |
1 |
Плунжер клапана (сталь) |
| 28 |
240-1021083 |
1 |
Пружина клапана (сталь) |
| 29 |
204АТ-1106746-Б |
1 |
Пробка клапана (сталь) |
| 30 |
312310-П34 |
1 |
Шайба (медь) |
| 31 |
312631-П2 |
3 |
Шайба регулировочная (сталь) |
| 32 |
240-1021070 |
1 |
Муфта шлицевая с кольцом в сб. |
| |
240-1021072 |
1 |
Муфта шлицевая (сталь) |
| |
240-1021078 |
1 |
Кольцо запорное (сталь) |
| 33 |
240-1021090 |
1 |
Манжета (резина) |
| 34 |
240-1021025-Б2 |
1 |
Корпус насоса (чугун) |
| 35 |
240-1021034 |
1 |
Шестерня ведомая (сталь) |
| 36 |
240-1021039-Б3 |
1 |
Прокладка (алюминий) |
| 37 |
240-1021028 |
1 |
Крышка насоса (чугун) |
| 38 |
МН-1 |
1 |
Электродвигатель |
| |
201 |
1 |
Шарикоподшипник электродвигателя |
| |
204 |
1 |
Шарикоподшипник электродвигателя |
| 39 |
201462-П29 |
4 |
Болт М8*35 (сталь) |

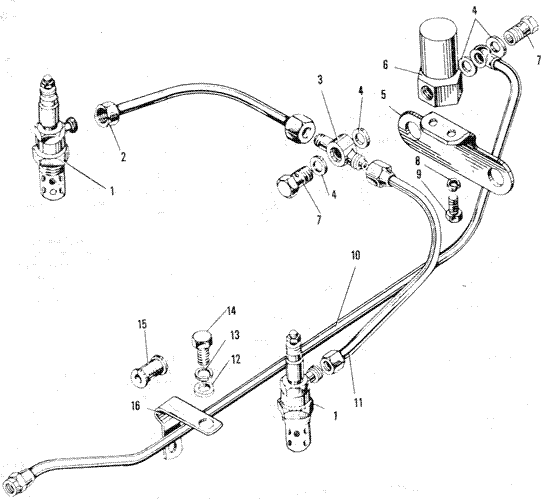

Электрофакельное устройство двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
11102.4 |
2 |
Свеча факельная штифтовая |
| 2 |
240Н-1022840 |
1 |
Трубка топливная правая от электромагнитного клапана к штифтовой свече |
| 3 |
240Н-1022852 |
1 |
Наконечник проходной (сталь) |
| 4 |
312482-П34 |
4 |
Шайба (медь) |
| 5 |
240Н-1022815 |
1 |
Кронштейн электромагнитного клапана (сталь) |
| 6 |
1102.37 |
1 |
Клапан электромагнитный |
| 7 |
310122-П29 |
2 |
Болт М10*1*22 (сталь) |
| 8 |
252134-П2 |
2 |
Шайба пружинная (сталь) |
| 9 |
201416-П29 |
1 |
Болт М6*12 (сталь) |
| 10 |
240Н-1022826 |
1 |
Трубка топливная от ТНВД к электромагнитному клапану |
| 11 |
240Н-10228464 |
1 |
Трубка топливная левая от электромагнитного клапана к штифтовой свече |
| 12 |
252005-П29 |
2 |
Шайба (сталь) |
| 13 |
252155-П2 |
2 |
Шайба пружинная (сталь) |
| 14 |
201454-П29 |
2 |
Болт М8*16 (сталь) |
| 15 |
240Н-1022860 |
2 |
Амортизатор (резина) |
| 16 |
315466-П29 |
2 |
Кляммер (сталь) |

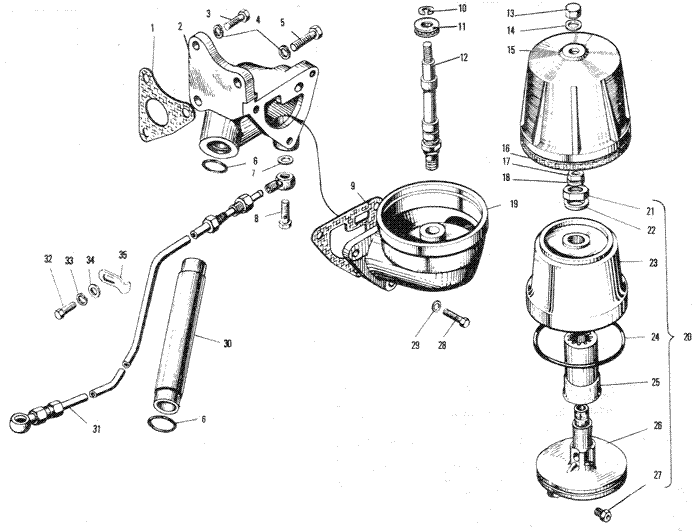

Фильтр центробежной очистки масла двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
236-1028010 |
1 |
Фильтр центробежной очистки масла в сб. |
| 1 |
240-1028102 |
1 |
Прокладка (паронит) |
| 2 |
240-1028101 |
1 |
Кронштейн крепления фильтра (чугун) |
| 3 |
201544-П29 |
2 |
Болт М12*40 (сталь) |
| 4 |
252137-П2 |
3 |
Шайба пружинная (сталь) |
| 5 |
200377-П2 |
1 |
Болт М12*90 (сталь) |
| 6 |
|
2 |
Кольцо 042-018-36-2-1 (резина) |
| 7 |
312326-П34 |
3 |
Шайба (медь) |
| 8 |
310260-П29 |
2 |
Болт крепления трубы (сталь) |
| 9 |
236-1028122 |
1 |
Прокладка (паронит) |
| 10 |
236-1028224 |
1 |
Кольцо стопорное (сталь) |
| 11 |
8103 |
1 |
Ось ротора (сталь) |
| 12 |
236-1028031 |
1 |
Ось ротора (сталь) |
| 13 |
312103-П29 |
1 |
Гайка крепления колпака (сталь) |
| 14 |
312310-П34 |
1 |
Шайба (медь) |
| 15 |
236-1028250 |
1 |
Колпак фильтра (алюминевый сплав) |
| 16 |
236-1028162 |
1 |
Прокладка колпака (паронит) |
| 17 |
250615-П2 |
1 |
Гайка (сталь) |
| 18 |
312672-П |
1 |
Шайба упорная (сталь) |
| 19 |
236-1028020 |
1 |
Корпус фильтра (алюминевый сплав) |
| 20 |
236-1028180 |
1 |
Ротор в сб. |
| 21 |
311808-П2 |
1 |
Гайка крепления колпака ротора (сталь) |
| 22 |
312497-П2 |
1 |
Шайба (сталь) |
| 23 |
326-1028242 |
1 |
Колпак ротора (алюминевый сплав) |
| 24 |
236-1028246 |
1 |
Кольцо уплотнительное (резина) |
| 25 |
236-1028160 |
1 |
Отражатель (сталь) |
| 26 |
236-1028185 |
1 |
Корпус ротора |
| |
236-1028196 |
2 |
Втулка корпуса ротора (бронза) |
| 27 |
236-1028238 |
2 |
Жиклер ротора (сталь) |
| 28 |
201499-П29 |
3 |
Болт М10*30 (сталь) |
| 29 |
252136-П2 |
3 |
шайба пружинная (сталь) |
| 30 |
240-1028094 |
1 |
Труба сливная (сталь) |
| 31 |
240-1028108-А |
1 |
Труба подвода масла к фильтру |
| 32 |
201458-П29 |
1 |
Болт М8*25 (сталь) |
| 33 |
252135-П2 |
1 |
шайба пружинная (сталь) |
| 34 |
252005-П29 |
1 |
Шайба (сталь) |
| 35 |
238Н-1017152 |
4 |
Скоба крепления трубы |

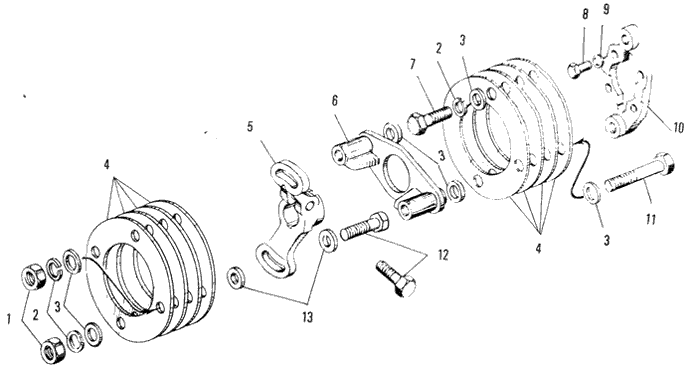

Привод топливного насоса высокого давления двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
|
4 |
Гайка М10*1 (сталь) |
| 2 |
252156-П2 |
6 |
шайба пружинная (сталь) |
| 3 |
252006-П29 |
8 |
Шайба плоская (сталь) |
| 4 |
236-1029274 |
8 |
Пластина (сталь) |
| 5 |
236-1029264-Г |
1 |
Фланец полумуфты (сталь) |
| 6 |
236-1029268-Г |
1 |
Полумуфта ведущая (Сталь) |
| 7 |
|
2 |
Болт крепления пластин к ведомой полумуфте М10*16 (сталь) |
| 8 |
201456-П29 |
4 |
Болт крепления ведомой полумуфты М8*20 (сталь) |
| 9 |
252135-П2 |
4 |
Шайба пружинная (сталь) |
| 10 |
236-1029286-Б |
1 |
Полумуфта ведомая (сталь) |
| 11 |
|
2 |
Болт М10*70 (сталь) |
| 12 |
240-1029284-В |
3 |
Болт фланца полумуфты М10*36 (сталь) |
| 13 |
312681-П2 |
4 |
Шайба плоская (сталь) |

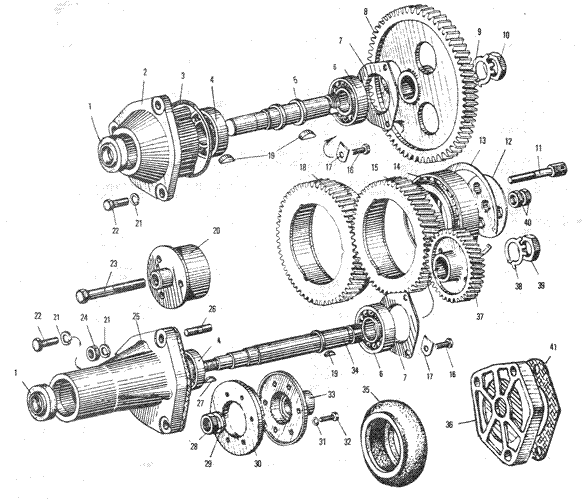

Приводагрегатов двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1029240 |
2 |
Манжета (резина) |
| |
240-1029170 |
1 |
Корпус привода топливного насоса с манжетой в сб. |
| 2 |
240-1029172 |
1 |
Корпус привода топливного насоса (чугун) |
| 3 |
|
1 |
Кольцо 105-110-30-2-1 (резина) |
| 4 |
6-205К |
1 |
Шарикоподшипник электродвигателя |
| 5 |
236-1029154-Б2 |
1 |
Вал привода топливного насоса (сталь) |
| 6 |
305 |
2 |
Шарикоподшипник |
| 7 |
236-1308107 |
1 |
Фланец упорный (сталь) |
| 8 |
240-1029122 |
1 |
Шестерня привода топливного насоса (сталь) |
| 9 |
312510-П2 |
1 |
Шайба стопорная (сталь) |
| 10 |
250661-П2 |
1 |
Гайка (сталь) |
| 11 |
240-1029346 |
3 |
Болт крепления цапфы (сталь) |
| 12 |
240-1029347 |
1 |
Шайба упорная (сталь) |
| 13 |
240-1029078 |
1 |
Кольцо пружинное упорное (сталь) |
| 14 |
97814У |
1 |
Роликоподшипник конический |
| |
240-1029100 |
1 |
Шестерня промежуточная привода водяного насоса в сб. |
| 15 |
240-1029104-А |
1 |
Шестерня промежуточная привода водяного насоса (сталь) |
| 16 |
201456-П29 |
3 |
Болт крепления упорного фланца М8*20 (сталь) |
| 17 |
312532-П29 |
3 |
Шайба стопорная (сталь) |
| |
240-1029070 |
1 |
Шестерня промежуточная привода масляного насоса в сб. |
| 18 |
240-1029074-А |
1 |
Шестерня промежуточная привода масляного насоса (сталь) |
| 19 |
314042-П2 |
3 |
Шпонка сегментная (сталь) |
| 20 |
240-1029084 |
1 |
Цапфа промежуточной шестрени (сталь0 |
| 21 |
252136-П2 |
6 |
Шайба пружинная (сталь) |
| 22 |
201497-П29 |
4 |
Болт М10*25 (сталь) |
| 23 |
310222-П2 |
1 |
Болт стяжной М12-1,25*82 (сталь) |
| 24 |
250513-П29 |
2 |
Гайка (сталь) |
| |
240-1029221 |
1 |
Корпус привода генератора с шестерней в сб. |
| 25 |
240-1029225 |
1 |
Корпус привода генератора (чугун) |
| 26 |
216262-П29 |
2 |
Шпилька (сталь) |
| 27 |
314038-П2 |
1 |
Шпонка (сталь) |
| 28 |
250636-П29 |
1 |
Гайка (сталь) |
| 29 |
252139-П2 |
1 |
Шайба пружинная (сталь) |
| 30 |
240-3701754-Б |
2 |
Кольцо (сталь) |
| 31 |
252134-П2 |
12 |
Шайба пружинная (сталь) |
| 32 |
201420-П29 |
12 |
Болт полумуфты М6*20 (сталь) |
| 33 |
240-3701755-В |
1 |
Полумуфта (сталь) |
| 34 |
240-1029228-А |
1 |
Вал привода генератора (сталь) |
| 35 |
240-3701034-Б |
1 |
Оболочка полумуфты (резина) |
| 37 |
240-1029230 |
1 |
Шестерня привода генератора (сталь) |
| 38 |
312562-П2 |
1 |
Шайба стопорная (сталь) |
| 39 |
250659-П2 |
1 |
Гайка (сталь) |
| 40 |
250615-П2 |
2 |
Гайка (сталь) |
| 41 |
240-1029178 |
1 |
Прокладка (паронит) |

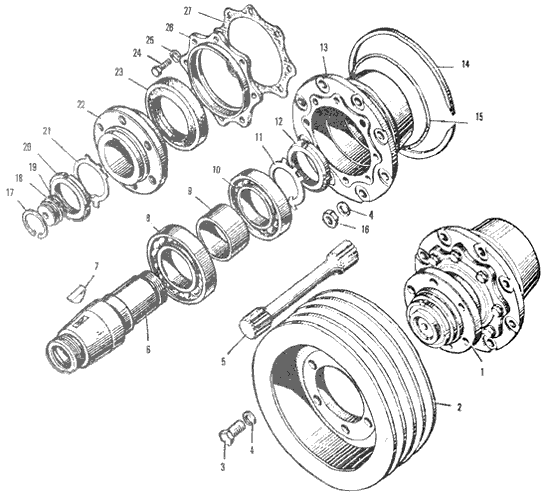

Привод вспомогательных агрегатов двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1029326 |
1 |
Привод вспомогательных агрегатов в сб. |
| 4 |
252156-П2 |
8 |
Шайба пружинная (сталь) |
| 5 |
240-1029336 |
1 |
Валик соединительный (сталь) |
| 6 |
240-1029330-Б |
1 |
Вал привода вспомогательных агрегатов (сталь) |
| 7 |
314053-П2 |
1 |
Шпонка (сталь) |
| 8 |
211К |
1 |
Шарикоподшипник |
| 9 |
240-1029339 |
1 |
Втулка распорная (сталь) |
| 10 |
210К5 |
1 |
Шарикоподшипник |
| 11 |
312570-П29 |
1 |
Шайба стопорная (сталь) |
| 12 |
311815-П29 |
1 |
Гайка круглая(Сталь) |
| 13 |
240-1029329 |
1 |
Корпус привода вспомогательных агрегатов(Чугун) |
| 14 |
240-1029338 |
1 |
Кольцо пружинное упорное(Сталь) |
| 15 |
236-1028246 |
1 |
Кольцо уплотнительное(Резина) |
| 16 |
250513-П29 |
8 |
Гайка(Сталь) |
| 17 |
240-1029320-Б |
1 |
Кольцо запорное (сталь) |
| 18 |
240-1029316-Б |
1 |
Заглушка (сталь) |
| 19 |
240-1005576 |
1 |
Кольцо уплотнительное (резина) |
| 20 |
311815-П29 |
1 |
Гайка круглая (сталь) |
| 21 |
312570-П29 |
1 |
Шайба стопорная (сталь) |
| 22 |
240-1029332 |
1 |
Ступица привода вспомогательных агрегатов (сталь) |
| 23 |
201-1005034-Б4 |
1 |
Манжета |
| 24 |
201456-П29 |
8 |
Болт М8*20 (сталь) |
| 25 |
252135-П2 |
8 |
шайба пружинная (сталь) |
| 26 |
240-1029312 |
1 |
Крышка (сталь) |
| 27 |
240-1029314 |
1 |
Прокладка крышки (паронит) |
Топливный насос высокого давления двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310260-П29 |
2 |
Болт крепления топливной трубки (сталь) |
| 2 |
312326-П34 |
23 |
Шайба (медь) |
| 3 |
240-1104459 |
13 |
Скоба (сталь) |
| 4 |
240-1104442 |
3 |
Прокладка (резина) |
| 5 |
240-1104450 |
1 |
Трубка топливная отводящая топливного насоса |
| 6 |
310096-П2 |
6 |
Болт крепления топливной трубки (сталь) |
| 7 |
240-1104436 |
1 |
Трубка топливная отводящая фильра грубой очистки |
| 8 |
240-1104422-А |
1 |
Трубка топливная отводящая топливного насоса |
| 9 |
240-1104410-А |
1 |
Трубка топливная отводящая фильтра |
| 10 |
240-1104458 |
13 |
Скоба(Сталь) |
| 11 |
252134-П2 |
13 |
Шайба пружинная (сталь) |
| 12 |
201422-П29 |
13 |
Болт М6*25(Сталь) |
| 13 |
240-1104433 |
1 |
Болт крепления топливной трубки (сталь) |
| 14 |
250511-П29 |
24 |
Гайка(Сталь) |
| 15 |
252135-П2 |
27 |
Шайба пружинная (сталь) |
| 16 |
240-1104345-Б |
12 |
Фланец(Сталь) |
| 17 |
240-1104344-А |
12 |
Уплотнитель(Резина) |
| 18 |
310460-П29 |
24 |
Шпилька(Сталь) |
| 19 |
310225-П29 |
1 |
Болт крепления топливной трубки (сталь) |
| 20 |
240-1104308-В |
12 |
Трубка топливная высокого давления |
| 21 |
240-1104440-Б |
4 |
Колодка крепления топливной трубки (алюминиевый сплав) |
| 22 |
201460-П29 |
2 |
Болт М8*30 (сталь) |
| 23 |
240-1104336-Б |
2 |
Втулка (резина) |
| 24 |
240Н-1104384-А |
1 |
Трубка топливная отводящая фильтра тонкой очистки |
| 25 |
240-1104350 |
10 |
Прокладка (резина) |
| 26 |
240-1104337-Б |
2 |
Прокладка (резина) |
| 27 |
315355-П29 |
2 |
Кляммер (сталь) |
| 28 |
312482-П34 |
63 |
Шайба (медь) |
| 29 |
310239-П29 |
11 |
Болт крепления топливной трубки (сталь) |
| 30 |
240-1104346-Б2 |
1 |
Трубка топливная отводящая в сб. |
| 31 |
240-1104359 |
1 |
Ввертыш (сталь) |
| 32 |
252007-П29 |
12 |
Шайба (сталь) |
| 33 |
240-1104358 |
12 |
Колодка крепления топливной трубки (сталь) |
| 34 |
252004-П29 |
12 |
Шайба (сталь) |
| 35 |
201420-П29 |
12 |
Болт М6*20 (сталь) |
| 36 |
240-1104376 |
12 |
Кронштейн (сталь) |
| 37 |
240-1104376 |
8 |
Трубка топливная отводящая от головок цилиндров |
| 38 |
240-1104390-Б |
2 |
Трубка топливная отводящая от головок цилиндра |
| 39 |
240-1104370-Б |
12 |
Трубка топливная дренажная форсунки |
| |
|
12 |
Кольцо 005-008-19-2-1 (резина) |
| 40 |
310122-П2 |
15 |
Болт крепления топливной трубки (сталь) |
| 41 |
240-1111614 |
1 |
Трубка отвода топлива от плунжерных пар |
| 42 |
236-1104442-Б |
1 |
Прокладка (резина) |
| 43 |
201454-П29 |
1 |
Болт М8*16 (сталь) |
| 44 |
315485-П29 |
1 |
Кляммер (сталь) |
| 45 |
240Н-1104426 |
1 |
Трубка топливная поодводящая |
Фильтр грубой очистки топлива двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1105510 |
1 |
Фильтр грубой очистки топлива в сб. |
| 2 |
201497-П29 |
3 |
Болт М10*25 крепления фильтра (сталь) |
| 3 |
252136-П2 |
3 |
шайба пружинная (сталь) |
| 4 |
201-1105516 |
2 |
Корпус фильтра |
| 5 |
316184-П29 |
2 |
Пробка (сталь) |
| 6 |
312482-П34 |
2 |
Шайба (медь) |
| 7 |
201-1105538 |
2 |
Элемент фильтрующий |
| 8 |
316191-П29 |
1 |
Пробка (сталь) |
| 9 |
312326-П34 |
3 |
Шайба (медь) |
| 10 |
252135-П2 |
8 |
шайба пружинная (сталь) |
| 11 |
201460-П29 |
8 |
Болт М8*30 (сталь) |
| 12 |
240-1105550 |
1 |
Крышка топливного фильтра (чугун) |
| 13 |
201-1105552-А |
2 |
Прокладка крышки (резина) |
Топливоподкачивающий насос двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1106210 |
1 |
Насос топливоподкачивающий в сб. |
| 2 |
236-1106264 |
2 |
Клапан топливоподкачивающего насоса (полиамид) |
| 3 |
236-1106240 |
1 |
Толкатель поршня (сталь) |
| 4 |
236-1106246 |
2 |
Сухарь толкателя (сталь) |
| 5 |
236-1106242 |
1 |
Ролик толкателя (сталь) |
| 6 |
236-1106244 |
1 |
Ось ролика (сталь) |
| 7 |
236-1106276 |
1 |
Пробка клапана (сталь) |
| 8 |
312367-П |
2 |
Шайба (медь) |
| 9 |
236-1106272 |
2 |
Пружина клапана (сталь) |
| 10 |
236-1106256 |
1 |
Кольцо стопорное толкателя (сталь) |
| 11 |
236-1106288-А |
1 |
Насос ручной топливоподкачивающий в сб. |
| 12 |
240-1106285 |
2 |
Прокладка (паронит) |
| 13 |
236-1106210-А2 |
1 |
Насос топливоподкачивающий в сб. с ручным топливоподкачивающим насосом |
| 14 |
252134-П29 |
6 |
Шайба пружинная (сталь) |
| 15 |
201420-П29 |
6 |
Болт М6*20 (сталь) |
| 16 |
236-1106234-А |
1 |
Пробка пружины (сталь) |
| 17 |
33.1112 |
1 |
Кольцо уплотнительное (резина) |
| 18 |
236-1106232 |
1 |
Пружина поршня (сталь) |
| 19 |
236-1106228 |
1 |
Поршень топливоподкачивающего насоса (сталь) |
Воздушный фильтр двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1109410 |
2 |
Заборник воздухоочистителя (сталь) |
| 2 |
240Н-1109416 |
2 |
Кольцо уплотнительное (резина) |
| 3 |
240Н-1109012 |
2 |
Воздухоочиститель в сб. |
| 4 |
240Н-1109414 |
2 |
Прокладка заборника (резина) |
| 5 |
240Н-1109110 |
2 |
Крышка фильтрующего элемента (сталь) |
| 6 |
236-1109120 |
2 |
Кольцо уплотнительное (резина) |
| 7 |
236-1109080 |
2 |
Элемент фильтрующий |
| 8 |
236-1109045-А |
4 |
Кольцо уплотнительное (резина) |
| 9 |
236-1109020 |
1 |
Корпус воздухоочистителя (сталь) |
Регулятор частоты вращения двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
60.111 |
1 |
Крышка регулятора (алюминиевый сплав) |
| 2 |
236-1110154-А |
1 |
Прокладка крышки (паронит) |
| 3 |
312700-П15 |
1 |
Шайба (сталь) |
| 4 |
236-1110080 |
1 |
Рычаг двуплечий (сталь) |
| 5 |
250508-П29 |
3 |
Гайка (сталь) |
| |
236-1110404-Б |
1 |
Рычаг регулятора в сб. |
| 6 |
238НБ-1110406-А2 |
1 |
Рычаг регулятора (сталь) |
| 7 |
852350-П15 |
1 |
Винт регулировочный (сталь) |
| 8 |
236-1110412 |
1 |
Корректор (сталь |
| 9 |
240-1110462 |
1 |
Пружина регулятора (сталь) |
| 10 |
852002-П15 |
1 |
Болт регулировочный (сталь) |
| 11 |
236-1110466-А |
1 |
Рычаг пружины (сталь) |
| 12 |
236-1110443-Б |
1 |
Рычаг рейки (сталь) |
| 13 |
201418-П29 |
2 |
Болт крепления рычага М6*16 (сталь) |
| 14 |
252154-П29 |
12 |
Шайба пружинная (сталь) |
| 14 |
252134-П29 |
1 |
Шайба пружинная (сталь) |
| 15 |
236-1110448 |
1 |
Пружина рычага рейки (сталь) |
| 16 |
258012-П15 |
3 |
Шплинт (сталь) |
| 17 |
236-1110454 |
1 |
Тяга рейки с планкой в сб. (сталь) |
| 18 |
236-1110064 |
27 |
Шарик (сталь) |
| |
236-1110060-А2 |
1 |
Муфта грузов в сб. |
| 19 |
60.111 |
1 |
Муфта грузов (сталь) |
| 20 |
236-1110067 |
1 |
Кольцо пружинное (сталь) |
| 21 |
8102 |
1 |
Упорный шарикоподшипник муфты нрузов |
| 22 |
236-1110065-Б |
1 |
Пята упорная (сталь) |
| 24 |
236-1110414 |
1 |
Пружина корректора (сталь) |
| 25 |
236-1110433 |
1 |
Серьга регулятора (сталь) |
| 26 |
312370-П15 |
4 |
Шайба (сталь) |
| 27 |
236-1110140 |
2 |
Шайба (сталь) |
| 28 |
236-1110141 |
2 |
Шайба (сталь) |
| 29 |
312652-П15 |
4 |
Шайба (сталь) |
| 30 |
236-1110416 |
1 |
Корпус пружины корректора (сталь) |
| 31 |
311512-П15 |
1 |
Контргайка (сталь) |
| 32 |
236-1110418 |
1 |
Кольцо пружинное упорное (сталь) |
| 33 |
250511-П15 |
12 |
Гайка (сталь) |
| 34 |
242519-П15 |
1 |
Винт регулировочный (сталь) |
| 37 |
852357-П29 |
1 |
Винт регулировочный (сталь) |
| 38 |
310612-П15 |
1 |
Винт крепления крышки регулятора (сталь) |
| 39 |
236-1110479 |
2 |
Кольцо уплотнительное втулки (резина) |
| 40 |
236-1110476-Б |
1 |
Втулка вала рычага пружины (сталь) |
| 41 |
313955-П15 |
1 |
Заглушка (сталь) |
| 42 |
236-1110134-Б |
1 |
Ввертыш оси кулисы (сталь) |
| 43 |
236-1110394 |
1 |
Кольцо оси кулисы уплотнительное (резина) |
| 44 |
236-1110262 |
1 |
Шайба скобы кулисы (сталь) |
| 45 |
201416-П29 |
1 |
Болт М6*12 (сталь) |
| 46 |
46-202 |
1 |
Шарикоподшипник валика державки грузов |
| 47 |
236-1110051-В |
1 |
Валик державки грузов (сталь) |
| 48 |
310139-П15 |
1 |
Болт (сталь) |
| 49 |
312529-П15 |
3 |
Шайба стопорная (сталь) |
| 50 |
236-1110558-В |
2 |
Стакан подшипников валика державки (сталь) |
| 51 |
236-1110042 |
1 |
Стопор пружинный (сталь) |
| 52 |
311200-П29 |
3 |
Винт крепления корпуса регулятора (сталь) |
| 53 |
317849-П15 |
1 |
Палец (сталь) |
| 54 |
54-1110066 |
1 |
Ось упорной пяты (сталь) |
| |
236-1110020-Е |
1 |
Корпус регулятора в сб. |
| 55 |
236-1110022-Д |
1 |
Корпус регулятора (алюминиевый сплав) |
| 56 |
260003-П15 |
1 |
Палец пружины рычага рейки (Сталь) |
| 57 |
236-1111196 |
1 |
Кольцо уплотнительное (резина) |
| 58 |
236-1111032 |
1 |
Ввертыш для подсоединения трубки отвода масла (Сталь) |
| 59 |
312630-П |
2 |
Шайба (Медь) |
| 60 |
258639-П15 |
2 |
Штифт(Сталь) |
| 62 |
312347-П15 |
1 |
Шайба(Сталь) |
| 63 |
236-1110482 |
1 |
Кольцо втулки вала уплотнительное(Резина) |
| 64 |
236-1110518-Б |
1 |
Втулка ведущей шестерни (Сталь) |
| 65 |
200 |
1 |
Шарикоподшипник валика державки грузов |
| 66 |
310140-П15 |
2 |
Болт М8*30 (сталь) |
| 67 |
236-1110516-Б2 |
1 |
Шестерня регулятора ведущая(Сталь) |
| 68 |
236-1110517-Б2 |
1 |
Сухарь шестерни(Резина) |
| 69 |
236-1110521 |
1 |
Фланец втулки шестерни (Сталь) |
| 70 |
312556-П15 |
1 |
Шаййба стопорная(Сталь) |
| 71 |
250634-П15 |
1 |
Гайка(Сталь) |
| 72 |
236-1110049 |
2 |
Ось грузов регулятора (Сталь) |
| 73 |
240-1110045 |
2 |
Груз регулятора в сб |
| |
240-1110040-А |
1 |
Державка грузов со стаканом в сборе |
| 74 |
236-1110046-Б |
1 |
Державка грузов(Сталь) |
| 75 |
236-1110532 |
2 |
Ролик груза регулятора (Сталь) |
| 76 |
236-1110398 |
1 |
Крышка возвратной пружины (Сталь) |
| 77 |
236-1110396 |
1 |
Пружина возвратная(Сталь) |
| 78 |
222539-П15 |
5 |
Винт крепления крышки регулятора (Сталь) |
| 79 |
236-1110200 |
1 |
Винт регулировочный(Сталь) |
| |
60.1110497-01 |
1 |
Крышка смотрового люка с буферной пружиной(Алюминиевый сплав) |
| 80 |
60.1110498-01 |
1 |
Крышка смотрового люка(Алюминиевый сплав) |
| |
60.111 |
1 |
Кулиса в сборе |
| 81 |
236-1110136-Б |
1 |
Ось кулисы(Сталь) |
| 82 |
60.111 |
1 |
Кулиса(Сталь) |
| 83 |
60.111 |
1 |
Ползун кулисы(Сталь) |
| 84 |
236-1110374-Б |
1 |
Пружина фиксатора(Сталь) |
| 85 |
236-1110372-Б |
1 |
Фиксатор кулисы (Сталь) |
| 86 |
60.111 |
1 |
Скоба кулисы в сб |
| 87 |
310611-П15 |
1 |
Винт крепления крышки смотрового люка(Сталь) |
| 88 |
236-1110500 |
4 |
Винт крепления крышки смотрового люка(Сталь) |
| 89 |
60.111 |
1 |
Корпус буферной пружины(Сталь) |
| 90 |
311511-П15 |
1 |
Контргайка корпуса буферной пружины (Сталь) |
| 91 |
236-1110490 |
1 |
Пружина буферная(Сталь) |
| 92 |
852000-П29 |
1 |
Болт(Сталь) |
| 93 |
310142-П15 |
1 |
Болт регулировочный(Сталь) |
| 94 |
236-1110392 |
1 |
Ввертыш оси скобы(Сталь) |
| 95 |
312353-П |
1 |
Шайба(Фибра) |
| 96 |
236-1110390 |
1 |
Ось скобы (Сталь) |
| 97 |
236-1110499-А3 |
1 |
Прокладка крышки(Паронит) |
| 98 |
236-1110467 |
1 |
Вал рычага пружины (Сталь) |
| 100 |
314003-П |
1 |
Шпонка сегментная(Сталь) |
| 101 |
236-1110151 |
1 |
Рычаг управления регулятором(Сталь) |
| 102 |
236-1110089 |
1 |
Пружина компенсационная (Сталь) |
| 103 |
236-1110088 |
1 |
Ось рычагов(Сталь) |
| 104 |
312446-П |
2 |
Шайба(Фибра) |
| 105 |
310608-П15 |
2 |
Винт-заглушка(Сталь) |
Топливный насос высокого давления двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
901.1111008-20 |
1 |
Топливный насос высокого давления в сб |
| |
901.1111021-20 |
1 |
Корпус топливного насоса в сб |
| 1 |
901.1111022-20 |
1 |
Корпус насоса(Алюминиевый сплав) |
| 2 |
310704-П29 |
2 |
Винт(Сталь) |
| 3 |
312446-П |
4 |
Шайба(Фибра) |
| 4 |
240-1111226 |
1 |
Прокладка крышки(Паронит) |
| 5 |
90.1111 |
1 |
Крышка корпуса(Алюминиевый сплав) |
| 6 |
240-1106285 |
2 |
Прокладка заглушки и фланца (Паронит) |
| 7 |
240-1111024 |
1 |
Фланец слива масла (Цинковый сплав) |
| 8 |
252134-П29 |
12 |
Шайба пружинная(сталь) |
| 9 |
201418-П29 |
6 |
Болт крепления фланца и заглушки(Сталь) |
| 10 |
222529-П29 |
9 |
Винт крепления крышки (сталь) |
| 11 |
236-1111122 |
12 |
Винт установочный втулки плунжера (Сталь) |
| 12 |
310600-П29 |
2 |
Винт(Сталь) |
| 13 |
201426-П29 |
6 |
Болт стяжной сухаря(Сталь) |
| 14 |
60.1111 |
12 |
Сухарь штуцера(Сталь) |
| 15 |
60.1111118-20 |
12 |
Штуцер топливного насоса(Сталь) |
| 16 |
60.1111113-10 |
12 |
Упор клапана(Сталь) |
| 17 |
252154-П29 |
11 |
Шайба пружинная(сталь) |
| 18 |
33.1111 |
12 |
Пружина нагнетательного клапана(Сталь) |
| 19 |
236-111186 |
12 |
Прокладка нагнетательного клапана(Текстолит) |
| 20 |
236М-1111083-А |
12 |
Кольцо уплотнительное втулки плунжера(Резина) |
| 21 |
250508-П29 |
6 |
Гайка болта сухаря(Сталь) |
| 22 |
60.1111074-30 |
12 |
Пара плунжерная |
| 23 |
901.111 |
12 |
Клапан нагнетательный в сб |
| 24 |
852882-П15 |
2 |
Пробка выпуска воздуха (Сталь) |
| 25 |
236-1111036 |
2 |
Ввертыш(Сталь) |
| 26 |
312449-П |
2 |
Шайба(Фибра) |
| 27 |
240-1111258 |
1 |
Заглушка(Сталь) |
| 28 |
901.111 |
1 |
Рейка(Сталь) |
| 29 |
312630-П |
3 |
Шайба(Медь) |
| 30 |
60.1111169-01 |
2 |
Экран(Сталь) |
| 31 |
236-1111050 |
3 |
Пробка корпуса |
| 32 |
33.1111 |
1 |
Клапан перепускнойв сб |
| 33 |
33.1111 |
1 |
Корпус клапана(Сталь) |
| 34 |
33.1111 |
1 |
Шарик Б 6,35мм(Сталь) |
| 35 |
33.1111 |
1 |
Направляющая клапана(Сталь) |
| 36 |
33.1111 |
1 |
Пружина клапана(Сталь) |
| 37 |
870617-П |
3 |
Прокладка регулировочная(Сталь) |
| 38 |
33.1111 |
1 |
Пробка клапана |
| 39 |
240Н-1111134 |
1 |
Пружина фиксатора (сталь) |
| 40 |
240Н-1111133 |
1 |
Фиксатор (сталь) |
| 41 |
901.111 |
1 |
Упор (сталь) |
| 42 |
240Н-1111132 |
1 |
Ось упора (сталь) |
| 46 |
236-1111042-А |
2 |
Втулка рейки топливного насоса |
| 47 |
236-1111186-А3 |
1 |
Манжета крышки подшипника |
| 48 |
311200-П29 |
4 |
Винт крепления крышки |
| 49 |
60.1111182-10 |
1 |
Крышка подшипника (алюминиевый сплав) |
| 50 |
236-1111194 |
3 |
Прокладка крышки (сталь) |
| 51 |
236-1111193 |
9 |
Прокладка крышки (сталь) |
| 52 |
236-1111196 |
1 |
Кольцо уплотнительное (резина) |
| 53 |
7204А |
1 |
Подшипник роликовый радиально-упорный |
| 54 |
312439-П15 |
2 |
Шайба (сталь) |
| 55 |
90.1111 |
1 |
Указатель начала подачи топлива (сталь) |
| 56 |
310607-П15 |
12 |
Винт (сталь) |
| 57 |
236-1111060-Б |
12 |
Венец зубчатый с втулкой в сб. |
| |
236-1111062 |
12 |
Венец зубчатый (сталь) |
| |
236-1111064-Б |
12 |
Втулка зубчатого венца (сталь) |
| 58 |
236-1111150-Б |
12 |
Тарелка пружины толкателя верхняя (сталь) |
| 59 |
852800-П |
1 |
Шпонка (сталь) |
| 60 |
240Н-1111430 |
1 |
Трубка корректора |
| 61 |
901.111 |
1 |
Корректор подачи топлива по наддуву в сб. |
| 62 |
901.111 |
1 |
Прокладка (паронит) |
| 63 |
240Н-1110878 |
1 |
Диафрагма корректора (резина) |
| 64 |
216257-П29 |
2 |
Шпилька (сталь) |
| 65 |
252155-П2 |
2 |
Шайба (сталь) |
| 66 |
311433-П29 |
2 |
Гайка (сталь) |
| 67 |
236-1111148-Б |
12 |
Пружина толкателя (сталь) |
| 68 |
236-1111151-Б |
12 |
Тарелка пружины толкателя нижняя (сталь) |
| 69 |
60.1111136-02 |
12 |
Толкатель плунжера |
| 70 |
236-1111177-Б3 |
5 |
Опора кулачкового вала (алюминиевый сплав) |
| 71 |
- |
10 |
Кольцо 005-008-19-2-2 (резина) |
| 72 |
852011-П29 |
10 |
Болт (сталь) |
| 73 |
60.1111 |
5 |
Кольцо пружинное (Сталь) |
| |
90.1111170-10 |
1 |
Вал кулачковый в сб. |
| 74 |
90.1111173-30 |
1 |
Вал кулачковый (сталь) |
| 75 |
236-1111032 |
1 |
Ввертыш корпуса (сталь) |
| 76 |
312445-П |
2 |
Шайба (фибра) |
| 77 |
236М-1111034-А |
2 |
Ввертыш корпуса (сталь) |
| 78 |
314019-П |
1 |
Шпонка (сталь) |
| 79 |
236-1111027 |
12 |
Заглушка (сталь) |
| 80 |
7205А |
1 |
Подшипник роликовый радиально-упорный |
Форсунка двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
262.111 |
12 |
Форсунка в сб. |
| 2 |
250515-П2 |
12 |
Гайка крепления форсунки (сталь) |
| 3 |
312466-П2 |
12 |
Шайба (сталь) |
| 4 |
240-1112163 |
12 |
Скоба крепления форсунки (сталь) |
| 5 |
26.1112 |
12 |
Колпак форсунки (сталь) |
| 6 |
311417-П15 |
12 |
Контргайка регулировочного винта (сталь) |
| 7 |
236-1112143-Б |
12 |
Гайка пружины (сталь) |
| 8 |
236-1112168-Б |
12 |
Винт пружины регулировочный (сталь) |
| 9 |
236-1112140 |
12 |
Пружина (сталь) |
| 10 |
236-1112134-Б3 |
12 |
Штанга форсунки (сталь) |
| 11 |
312382-П |
12 |
Прокладка колпака (медь) |
| 12 |
262.111 |
12 |
Корпус форсунки (сталь) |
| 13 |
240-1112204 |
12 |
Штуцер (сталь) |
| 14 |
236-1112208 |
12 |
Фильтр в сб. |
| 15 |
236-1112224 |
12 |
Втулка фильтра (сталь) |
| 16 |
26.1112 |
12 |
Распылитель форсунки в сб. |
| 17 |
26.1112 |
12 |
Гайка распылителя |
| 18 |
312471-П |
12 |
Шайба уплотнительная форсунки (медь) |
Впускной трубопровод двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1115020-Б |
1 |
Коллектор впускной передний правый (алюминиевый сплав) |
| |
240-1115021-Б |
1 |
Коллектор впускной передний левый (алюминиевый сплав) |
| 2 |
240Н-1115146 |
8 |
Колпачок (сталь) |
| 3 |
250464-П29 |
8 |
Гайка (сталь) |
| 4 |
240Н-1115138 |
8 |
Хомутик |
| 5 |
240Н-1115048 |
2 |
Рукав (резина) |
| 5 |
240-1115048 |
2 |
Рукав (резина) |
| 6 |
252006-П29 |
8 |
Шайба (сталь) |
| 7 |
200333-П29 |
8 |
Болт М10*120 (сталь) |
| 8 |
240Н-1115024-В |
1 |
Коллектор впускной задний правый (алюминиевый сплав) |
| |
240Н-1115025-В |
1 |
Коллектор впускной задний левый (алюминиевый сплав) |
| 9 |
240-1115026-Б |
12 |
Прокладка коллектора (паронит) |
| 10 |
252136-П2 |
16 |
Шайба пружинная (сталь) |
| 11 |
201499-П29 |
16 |
Болт М10*30 (сталь) |
| 12 |
314656-П29 |
3 |
Ниппель (сталь) |
| 13 |
316105-П29 |
2 |
Пробка (сталь) |
| 14 |
240Н-1115214 |
1 |
Трубка уравнителя давления правая в сб. |
| 15 |
240Н-1115202 |
1 |
Корпус уравнителя давления (алюминевый сплав) |
| 16 |
240Н-115218 |
1 |
Трубка уравнителя давления левая в сб |
| 17 |
310122-П2 |
2 |
Болт специальный М10*1*22 (сталь) |
| 18 |
312482-П34 |
4 |
Шайба (медь) |
| 19 |
240Н-1115210 |
1 |
Прокладка крышки уравнителя давления (паронит) |
| 20 |
240Н-11152106 |
1 |
Крышка корпуса уравнителя давления (алюминиевый сплав) |
| 21 |
206464-П29 |
2 |
Болт М6*20 (сталь) |
| 22 |
252154-П29 |
2 |
Шайба (сталь) |
Фильтр тонкой очистки топлива двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1117010-А |
1 |
Фильтр тонкой очистки топлива в сб. |
| 2 |
252136-П2 |
3 |
Шайба пружинная (сталь) |
| 3 |
250513-П29 |
3 |
Гайка (сталь) |
| 4 |
216259-П29 |
3 |
Шпилька крепления фильтра (сталь) |
| 5 |
201-1117118 |
2 |
Прокладка крышки (паронит) |
| 6 |
316191-П29 |
1 |
Пробка (сталь) |
| 7 |
312326-П34 |
4 |
Шайба (медь) |
| 8 |
240-1117028-А |
1 |
Крышка фильтра (алюминиевый сплав) |
| 9 |
201-1117120 |
2 |
Прокладка болта (медь) |
| 10 |
201-1117122-Б |
2 |
Болт (сталь) |
| 11 |
240Н-1117147 |
1 |
Клапан-жиклер |
| 12 |
312630-П34 |
1 |
Шайба жиклера (медь) |
| 13 |
201-1117116-А |
2 |
Прокладка фильтрующего элемента верхняя (резина) |
| 14 |
201-1117040-А |
2 |
Элемент фильтрующий |
| |
201-1117038-А2 |
2 |
Элемент фильтрующий в сб. в упаковке (для запасных частей) |
| 15 |
204А-1117029 |
2 |
Пружина с прокладкой в сб. |
| 16 |
201-1117016-Б2 |
2 |
Колпак фильтра (сталь) |
| 17 |
312482-П34 |
2 |
Шайба пробки (медь) |
| 18 |
316184-П29 |
2 |
Пробка сливного отверстия (сталь) |
Турбокомпресср ТКР-11 двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240Н-1118034 |
8 |
Кольцо уплотнительное ротора (сталь) |
| 2 |
240Н-1118030 |
4 |
Втулка ротора (бронза) |
| 3 |
240Н-1180040 |
4 |
Шайба упорная (сталь) |
| 4 |
240Н-1118270 |
2 |
Втулка упорная ротора (сталь) |
| 5 |
240Н-1118272 |
2 |
Фланец упорный (бронза) |
| 6 |
221577-П29 |
6 |
Винт (сталь) |
| 7 |
240Н-1118284 |
2 |
Маслоотражатель(сталь) |
| 8 |
240Н-1118106 |
8 |
Кольцо уплотнительное ротора (чугун) |
| 9 |
240Н-1118282 |
2 |
Кольцо уплотнительное (резина) |
| 10 |
240Н-1118280-Б |
2 |
Крышка корпуса подшипника (чугун) |
| 11 |
252154-П2 |
4 |
Шайба (сталь) |
| 12 |
201418-П29 |
4 |
Болт М6*16 (сталь) |
| 13 |
240Н-1118110-Б |
2 |
Колесо компрессора (алюминиевый сплав) |
| 14 |
240Н-1118120 |
2 |
Гайка крепления колеса компрессора (сталь) |
| 15 |
240Н-1118054-В |
2 |
Диффузор (алюминиевый сплав) |
| 16 |
216233-П29 |
12 |
Шпилька (сталь) |
| 17 |
240Н-1118232-В |
1 |
Корпус правого компрессора (алюминиевый сплав) |
| |
240Н-1118233-В |
1 |
Корпус левого компрессора (алюминиевый сплав) |
| 18 |
216235-П29 |
6 |
Шпилька (сталь) |
| 19 |
240Н-1118364 |
2 |
Прокладка патрубка (картон) |
| 20 |
240Н-1118372 |
1 |
Патрубок впускной правый (алюминиевый сплав) |
| |
240Н-1118373 |
1 |
Патрубок впускной левый (алюминиевый сплав) |
| 21 |
252135-П2 |
22 |
Шайба (сталь) |
| 22 |
250511-П29 |
18 |
Гайка (сталь) |
| 23 |
240Н-1118024-Б |
2 |
Корпус подшипников (чугун) |
| 24 |
316121-П29 |
2 |
Пробка К 1/4 (сталь0 |
| 25 |
240Н-1118240 |
2 |
Кольцо уплотнительное (резина) |
| 26 |
240Н-1118322-А |
2 |
Прокладка кронштейна (паронит) |
| 27 |
240Н-1118314 |
1 |
Кронштейн правого турбокомпрессора |
| |
240Н-1118315 |
1 |
Кронштейн левого турбокомпрессора |
| 28 |
152137-П2 |
6 |
Шайба (сталь) |
| 29 |
250515-П29 |
6 |
Гайка (сталь) |
| 30 |
297575-П29 |
4 |
Шплинт (сталь) |
| 31 |
236-1306082 |
2 |
Штуцер (сталь) |
| 32 |
316215-П |
4 |
Хомутик (сталь) |
| 33 |
236-1306084 |
2 |
Рукав (резина) |
| 34 |
216281-П29 |
6 |
Шпилька (сталь) |
| 35 |
240Н-1118340-Б |
1 |
Трубка слива масла правого турбокомпрессора |
| |
240Н-1118341-Б |
1 |
Трубка слива масла левого турбокомпрессора |
| 36 |
240Н-1118010-Б |
1 |
Турбокомпрессор правый в сб. |
| |
240Н-1118011-Б |
1 |
Турбокомпрессор левый в сб. |
| 37 |
201457-П29 |
4 |
Болт (сталь) |
| 38 |
252136-П2 |
8 |
Шайба (сталь) |
| 39 |
236-1011358-А |
2 |
Прокладка фланца (паронит) |
| 40 |
250513-П29 |
8 |
Гайка (сталь) |
| 41 |
216258-П29 |
8 |
Шпилька (сталь) |
| 42 |
250512-П5 |
12 |
Гайка (сталь) |
| 43 |
252156-П2 |
12 |
Шайба (сталь) |
| 44 |
240Н-1118294-Б2 |
2 |
Проставка корпуса турбины (чугун) |
| |
240Н-1118080-Б3 |
2 |
Ротор в сб. |
| 45 |
240Н-1118086-Б3 |
2 |
Колесо турбины с валом в сб. |
| 46 |
240Н-1118254-А |
1 |
Корпус турбины правого турбокомпрессора (чугун) |
| |
240Н-1118255-А |
1 |
Корпус турбины левого турбокомпрессора |
| 47 |
240Н-1118262 |
2 |
Венец сопловый (сталь) |
| |
К36-3566/32.21 |
2 |
Турбокомпрессор в сб. |
Турбокомпресср К-36 двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
3 996 723 015 |
2 |
Крышка корпуса компрессора |
| 2 |
6 111 030 870 |
6 |
Винт |
| 3 |
201497-П29 |
2 |
Болт крепления патрубка (сталь) |
| 4 |
252136-П2 |
2 |
Шайба пружинная (сталь) |
| 5 |
240НМ2-1118214 |
2 |
Кронштейн |
| 6 |
8401.1118208-20 |
2 |
Патрубок (алюминиевый сплав) |
| 7 |
240Н-1115138 |
6 |
Хомутик |
| 8 |
240-1115048 |
2 |
Рукав (резина) |
| 9 |
6.11741e+009 |
6 |
Шайба |
| 10 |
3 996 723 020 |
2 |
Корпус компрессора |
| 11 |
3 992 662 002 |
2 |
Гайка |
| 12 |
3 992 902 011 |
2 |
Колесо компрессора |
| 13 |
3 993 100 022 |
8 |
Кольцо пружинное |
| 14 |
3 993 102 012 |
2 |
Тепловой кран |
| 15 |
3 993 401 002 |
8 |
Кольцо стопорное |
| 16 |
3 992 331 002 |
4 |
Втулка подшипника |
| 17 |
3 996 861 002 |
2 |
Корпус подшипников |
| 18 |
39 969 235 111 |
2 |
Корпус турбины |
| 19 |
3 993 201 022 |
6 |
Пластина упорная |
| 20 |
3 994 001 022 |
6 |
Пластина стопорная |
| 21 |
6 111 030 873 |
12 |
Болт |
| 22 |
3 991 122 004 |
2 |
Ротор |
| 23 |
3 992 100 050 |
2 |
Маслоотражатель |
| 24 |
3 992 000 900 |
2 |
Кольцо распорное |
| 25 |
3 993 231 002 |
2 |
Фланец упорный |
| 26 |
3 992 002 012 |
4 |
Кольцо упорное |
| 27 |
3 994 801 003 |
2 |
Экран |
| 28 |
3 992 430 012 |
2 |
Втулка уплотнительная |
| 29 |
6 111 036 183 |
16 |
Болт |
| 30 |
6 117 405 082 |
16 |
Шайба |
| 31 |
3 993 101 012 |
8 |
Пластина упорная |
| 32 |
3 992 134 002 |
2 |
Крышка корпуса подшипников |
| 33 |
3 994 500 012 |
2 |
Кольцо уплотнительное |
| 34 |
3 992 001 005 |
8 |
Шайба |
| 35 |
3 992 200 000 |
8 |
Винт |
Муфта опережения впрыска двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
90.1121 |
1 |
Муфта опережения впрыска |
| 2 |
240-1121038 |
2 |
Проставка (чугун) |
| 3 |
312621-П15 |
2 |
Шайба |
| 4 |
240-1121034 |
2 |
Груз муфты (сталь) |
| 5 |
240-1121060 |
1 |
Втулка ведущей полумуфты (сталь) |
| 6 |
90.1121 |
1 |
Полумуфта ведущая |
| 7 |
311809-П15 |
1 |
Гайка кольцевая (сталь) |
| 8 |
311253-П15 |
2 |
Винт(Сталь) |
| 9 |
312353-П |
2 |
Шайба (фибра) |
| 10 |
312401-П15 |
1 |
Шайба пружинная (сталь) |
| 11 |
236-1121070-Б |
2 |
Пружина (сталь) |
| 12 |
312307-П |
6 |
Шайба (сталь) |
| 13 |
236-1121072 |
4 |
Прокладка регулировочная(Сталь) |
| 14 |
240-1121086-Б |
1 |
Корпус муфты (чугун) |
| 15 |
236-1121090-А2 |
1 |
Манжета корпуса муфты |
| 16 |
240-1121100 |
1 |
Кольцо уплотнительное (резина) |
| 17 |
240-1121020 |
1 |
Полумуфта ведомая |
| 18 |
236-1121066-А3 |
1 |
Манжета ведущей полумуфты |
Трубопровод системы охлаждения двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
200315-П29 |
8 |
БолттМ10*40 (сталь) |
| 2 |
252136-П2 |
8 |
Шайба пружинная (сталь) |
| 3 |
240-1303130-В |
2 |
Патрубок водяной коробки (алюминиевый сплав) |
| 4 |
240-1306054 |
2 |
Прокладка (картон) |
| 5 |
ТС107-1306100-06 |
4 |
Термостат |
| 6 |
240-1303178-В |
2 |
Коробка водяная (алюминиевый сплав) |
| 7 |
236-1306054-А |
2 |
Прокладка (паронит) |
| 8 |
252135-П2 |
42 |
Шайба пружинная (сталь) |
| 9 |
250511-П29 |
8 |
Гайка (сталь) |
| 10 |
216235-П29 |
8 |
Шпилька (сталь) |
| |
240-1303100-В2 |
1 |
Труба водяная передняя правая в сб. |
| |
240-1303101-В2 |
1 |
Труба водяная передняя левая в сб. |
| 11 |
240-1303104-Б |
1 |
Труба водяная передняя правая (алюминиевый сплав) |
| |
240-1303105-Б |
1 |
Труба водяная передняя левая (алюминиевый сплав) |
| 12 |
236-1303268 |
12 |
Прокладка (паронит) |
| 13 |
262507-П2 |
3 |
Пробка К3/8 (чугун) |
| 14 |
- |
4 |
Кольцо 046-052-36-2-1 (резина) |
| 15 |
201-1006045 |
2 |
Кольцо запорное |
| 16 |
240-1303118-Б |
2 |
Патрубок соединительный (алюминиевый сплав) |
| 17 |
240-1303108-Б |
1 |
Труба водяная задняя правая |
| |
240-1303110-Б |
1 |
Труба водяная задняя левая |
| 18 |
201466-П29 |
24 |
Болт М8*45 (сталь) |
| 19 |
240-1303152-Б |
1 |
Труба подводящая (сталь) |
| 20 |
240-1303016 |
4 |
Фланец соединительной муфты (сталь) |
| 21 |
240-1303018 |
4 |
Кольцо уплотнительное (резина) |
| 22 |
240-1303012 |
2 |
Муфта соединительная (алюминиевый сплав) |
| 23 |
250510-П29 |
4 |
Гайка (сталь) |
| 24 |
200274-П29 |
4 |
Болт М8*75 (сталь) |
| 25 |
240-1303166-Б |
1 |
Патрубок (чугун) |
| 26 |
201458-П29 |
2 |
Болт М8*25 (сталь) |
| 27 |
216502-П29 |
4 |
Шпилька (сталь) |
| 28 |
240-1303242-Б |
2 |
Патрубок (алюминиевый сплав) |
| 29 |
236-1003114-В |
2 |
Кольцо уплотнительное (резина) |
| 30 |
240-1303246 |
2 |
Фланец (сталь) |
| 31 |
250508-П29 |
4 |
Гайка (сталь) |
| 32 |
252134-П2 |
4 |
Шайба пружинная (сталь) |
| 33 |
240-1002504-Б |
1 |
Прокладка (паронит) |
| 34 |
240-1303226 |
1 |
Трубка соединительная |
| 35 |
201-1307061 |
1 |
Кольцо уплотнительное (резина) |
| 36 |
240-1303098 |
1 |
Фланец (сталь) |
| 37 |
201456-П29 |
1 |
Болт М8*20 (сталь) |
| 38 |
315442-П29 |
1 |
Кляммер (сталь) |
| 39 |
240-1303090-Б |
1 |
Труба перепускная (сталь) |
| 40 |
201470-П29 |
4 |
Болт М8*60 (сталь) |
| 41 |
252155-П2 |
4 |
Шайба пружинная (сталь) |
| 42 |
236-1002404 |
2 |
Крышка патрубка (сталь) |
| 43 |
201-1306075-А |
4 |
Прокладка (паронит) |
Сливной кран двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1305010-Б |
1 |
Кран сливной в сб. |
| 2 |
216239-П29 |
2 |
Шпилька (сталь) |
| 3 |
252135-П2 |
2 |
Шайба пружинная (сталь) |
| 4 |
250511-П29 |
2 |
Гайка (сталь) |
| 5 |
240-1305041 |
1 |
Гайка нажимная (сталь) |
| 6 |
240-1305036 |
1 |
Кольцо уплотнительное (резина) |
| 7 |
252004-П29 |
1 |
Шайба (сталь) |
| 8 |
240-1305030-Б |
1 |
Пружина (сталь) |
| 9 |
240-1305044 |
1 |
Кольцо запорное (сталь) |
| 10 |
240-1305025 |
1 |
Клапан в сб. (резина) |
| 11 |
240-1305032 |
1 |
Стержень крана (сталь) |
| 12 |
240-1305013-Б |
1 |
Корпус крана (чугун) |
| 13 |
201-1306075-А |
1 |
Прокладка (паронит) |
Водяной насос двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
240-1307010-А |
1 |
Насос водяной в сб. |
| |
240-1307012 |
1 |
Корпус водяного насоса с кольцом |
| 2 |
201497-П29 |
1 |
Болт М10*25 (сталь) |
| 3 |
252136-П2 |
7 |
Шайба пружинная (сталь) |
| 4 |
240-1029178 |
1 |
Прокладка (паронит) |
| 5 |
200326-П29 |
2 |
Болт М10*85 (сталь) |
| 6 |
250512-П29 |
2 |
Гайка (сталь) |
| 7 |
240-1307029 |
1 |
Комплект деталей для ремонта водяного насоса |
| 8 |
201-1307034-А |
1 |
Пружина тоцового уплотнения (бронза) |
| 9 |
201-1307037 |
1 |
Обойма манжеты торцового уплотнения малая (латунь) |
| 10 |
240-1307036 |
1 |
Обойма манжеты торцового уплотнения большая (латунь) |
| 11 |
240-1307038 |
1 |
Манжета торцового уплотнения водяного насоса (резина) |
| 12 |
240-1307035 |
1 |
Кольцо упорное торцового уплотнения (сталь) |
| 13 |
240-1307017-В2 |
1 |
Кольцо корпуса водяного насоса (графито-свинцовистая композиция) |
| 14 |
240-1307014-Б |
1 |
Корпус водяного насоса в сб. |
| 15 |
216231-П29 |
6 |
Шпилька крепления крышки корпуса (сталь) |
| 16 |
240-1307015-Б |
1 |
Корпус водяного насоса (чугун) |
| 17 |
240-1307090 |
1 |
Манжета |
| 18 |
240-1307108 |
1 |
Втулка манжета водяного насоса (сталь) |
| 19 |
6-205К |
1 |
Шарикоподшипник |
| 20 |
240-1307023-Г |
1 |
Валик (сталь) |
| 21 |
314042-П2 |
1 |
Шпонка (сталь) |
| 22 |
250511-П29 |
6 |
Гайка (сталь) |
| 23 |
252135-П2 |
6 |
Шайба пружинная (сталь) |
| 24 |
240-1307045 |
1 |
Крышка корпуса (сталь) |
| 25 |
240-1307046 |
1 |
Прокладка (паронит) |
| 26 |
312115-П |
1 |
Гайка копачковая (латунь) |
| 27 |
312484-П |
1 |
Шайба стопорная (латунь) |
| 28 |
240-1307032-В |
1 |
Крыльчатка (бронза) |
| 29 |
240-1307086 |
1 |
Прокладка (паронит) |
| 30 |
240-1307085-А |
1 |
Патрубок (алюминиевый сплав) |
| 31 |
305 |
1 |
Шарикоподшипник |
| 32 |
236-1308107 |
1 |
Фланец упорный (сталь) |
| 33 |
312532-П15 |
3 |
Шайба стопорная (сталь) |
| 34 |
201454-П29 |
3 |
Болт (сталь) |
| 35 |
240-1029240 |
1 |
Шестерня привода водяного насоса (сталь) |
| 36 |
312562-П2 |
1 |
Шайба стопорная (сталь) |
| 37 |
250659-П29 |
1 |
Гайка (сталь) |
Генератор 63.3701 двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
63.3701 |
1 |
Генератор в сб. |
| 1 |
Г263А-3701100-А |
1 |
Статор в сб. |
| 2 |
Г256-3701003 |
2 |
Втулка |
| 3 |
Г256-3701200-Б |
1 |
Ротор в сб. |
| 4 |
Г256-3701005 |
1 |
Кольцо упорное |
| 5 |
Х-4148 |
1 |
Шпонка сегментная |
| 6 |
Г263-3701400 |
1 |
Крышка со стороны привода в сб. |
| 7 |
6-305А |
1 |
Шарикоподшипник |
| 8 |
Х-4069 |
6 |
Шайба |
| 9 |
Г290-3701080 |
3 |
Болт стяжной |
| 10 |
Г290А-3701055 |
1 |
Вентилятор в сб. |
| 11 |
Г256-3701054 |
1 |
Втулка |
| 12 |
Г263А-3701300 |
1 |
крышка в сб. |
| 13 |
6-206АК |
1 |
Шарикоподшипник |
| 14 |
Г290-3701022 |
1 |
Держатель сальника внутренний |
| 15 |
Г256-3701021 |
1 |
Кольцо войлочное |
| 16 |
Г290-3701023 |
1 |
Держатель сальника наружний |
| 17 |
Г256-3701013 |
1 |
Шайба стопорная |
| 18 |
Г256-3701042 |
1 |
Гайка |
| 19 |
63.3701 |
1 |
Прокладка |
| 20 |
Г250А13701012 |
1 |
Крышка щеткодержателя |
| 21 |
М42-3728009 |
2 |
Винт |
| 22 |
М11-41081 |
4 |
Шайба пружинная |
| 23 |
Г263А-3701030 |
1 |
Щетка в сб |
| 24 |
Х-4237 |
1 |
Винт |
| 25 |
Х4001 |
5 |
Шайба |
| 26 |
Г263А-3701020 |
1 |
Щетка в сб |
| 27 |
Г250А13701011 |
1 |
Щеткодержатель |
| 28 |
Г256-3701002 |
1 |
Основание щеткодержателя |
| 29 |
НО-0603 |
3 |
Винт |
| 30 |
8Х-1537М |
1 |
Гайка |
| 31 |
МХ-0246 |
1 |
Шайба |
| 32 |
СТ221-3708013 |
1 |
Шайба |
| 33 |
Г287-3701319 |
1 |
Втулка изоляционная |
| 34 |
М11-90118 |
2 |
Гайка |
| 35 |
МХ-02076 |
3 |
Шайба |
| 36 |
Г250А1-3701319 |
2 |
Втулка изоляционная |
| 37 |
Г214-3701407 |
3 |
Винт |
| 38 |
63.3702 |
1 |
Кожух ведущего колеса (сталь) |
| 39 |
Г12-3701191-Б |
1 |
Болт контактный |
| 40 |
Г26-3701133 |
2 |
Втулка изоляционная |
| 41 |
Г12-3701181-Б |
1 |
Болт контактный |
| 42 |
240-3701706-В |
2 |
Хомут стяжной (сталь) |
| 43 |
240-3708720 |
2 |
Болт |
| 44 |
240-3701774-Д2 |
1 |
Кронштейн |
| 45 |
310209-П29 |
3 |
Болт |
| 46 |
252137-П2 |
3 |
Шайба пружинная |
| 47 |
МХ-0234 |
1 |
Шайба |
| 48 |
МХ-0235А |
1 |
Гайка |
| 49 |
Г263-3701050 |
1 |
Фланец |
Стартер двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
СТ103А-3708338 |
1 |
Кольцо уплотнительное |
| 2 |
СТ25.3708101 |
1 |
Корпус стартера |
| |
СТ26.3708104 |
2 |
Прокладка корпуса |
| 3 |
МХ-0523 |
1 |
Шайба |
| 4 |
СТ103А-3708046 |
1 |
Кольцо уплотнительное |
| 5 |
СТ103-37080102 |
4 |
Полюс |
| 6 |
Х1-11-58 |
8 |
Винт |
| 7 |
СТ103-3708150 |
1 |
Катушка в сб. |
| 8 |
СТ103А-3708045 |
2 |
Шайба уплотнительная |
| 9 |
МХ-0954 |
2 |
Шайба замковая |
| 10 |
МХ-0142 |
2 |
Шайба |
| 11 |
25.3708 |
2 |
Шайба уплотнительная |
| 12 |
МХ-0276 |
4 |
Шайба |
| 13 |
Х-1482-01 |
25 |
Шайба пружинная |
| 14 |
8Х-1533 |
2 |
Гайка |
| 15 |
М8*1*20 |
1 |
Болт |
| 16 |
252135-П5 |
1 |
Шайба пружинная |
| 17 |
7Х-4289 |
2 |
Шайба пружинная |
| 18 |
Х2-9302 |
2 |
Гайка |
| 19 |
СТ103-3708003 |
2 |
Шпилька стяжная |
| 20 |
СТ103-3708030 |
1 |
Шина соединительная |
| 21 |
МХ-0825 |
2 |
Шайба |
| 22 |
МХ-0037 |
1 |
Шайба |
| 23 |
СТ103А-3708339 |
1 |
Шайба уплотнительная |
| 24 |
25.3708 |
1 |
Крышка коллектора в сб. |
| 25 |
СТ103А-3708309 |
1 |
Втулка |
| 26 |
25.3708 |
1 |
Траверза в сб. |
| 27 |
СТ26-3708050 |
8 |
Щетка в сб |
| 28 |
7Х-4196 |
8 |
Винт |
| 29 |
МХ-0905 |
4 |
Винт |
| 30 |
Х4001 |
4 |
Шайба пружинная |
| 31 |
8Х-1497-А |
4 |
Шайба |
| 32 |
25.3708 |
1 |
Кожух привода |
| 33 |
25.3708 |
1 |
Прокладка |
| 34 |
4 594 321 109 |
2 |
Винт |
| 35 |
СТ142-3708010 |
1 |
Ось рычага |
| 36 |
16.3708 |
1 |
Кольцо уплотнительное |
| 37 |
МХ-1104 |
7 |
Болт |
| 38 |
25.3708 |
2 |
Пластина |
| 39 |
СТ103-3708120 |
1 |
Катушка в сб. |
| 40 |
25.3708 |
1 |
Рычаг |
| 41 |
МХ-1032 |
2 |
Шайба замковая |
| 42 |
25.3708 |
1 |
Якорь |
| 43 |
25.3709 |
1 |
Корпус привода |
| 44 |
М67.26.15.030 |
1 |
Сальник |
| 45 |
25.3709 |
1 |
Шайба упорная |
| 46 |
25.3709 |
1 |
Привод в сб. |
| 47 |
25.3708 |
1 |
Шайба упорная |
| 48 |
25.3709 |
4 |
Винт |
| 49 |
25.3708 |
6 |
Винт |
| 50 |
25.3708 |
1 |
Крышка привода |
| 51 |
201499-П29 |
6 |
Болт М10*30 |
| 52 |
252136-П2 |
6 |
Шайба пружинная |
| 53 |
240-3708724 |
1 |
Штифт стартера установочный |
| 54 |
240-3708701 |
1 |
Кронштейн крепления стартера |
| 55 |
258652-П29 |
2 |
Штифт |
| 56 |
240-3708721 |
1 |
Скоба крепления стартера |
| 57 |
252138-П2 |
1 |
Шайба пружинная |
| 58 |
200853-П29 |
1 |
Болт М14*120 |
Реле стартера двигателя ЯMЗ 240 ПM2
| id |
Номер по каталогу |
Количество |
Наименование |
| |
25.3709 |
1 |
Реле стартера в сб. |
| 1 |
РС25.3708002-В |
1 |
Корпус реле стартера |
| 2 |
МХ-1215 |
3 |
Болт |
| 3 |
Х-1482 |
3 |
Шайба пружинная |
| 4 |
МХ-1032 |
3 |
Шайба стопорная |
| 5 |
8Х-1497-А |
5 |
Шайба |
| 6 |
Х-4001 |
5 |
Шайба пружинная |
| 7 |
МХ-1146 |
5 |
Болт |
| 8 |
7Х-4289 |
4 |
Шайба пружинная |
| 9 |
Х2-9302 |
2 |
Гайка |
| 10 |
МХ-0825 |
2 |
Шайба |
| 11 |
МХ-1020 |
4 |
Винт |
| 12 |
РС25.3708080 |
1 |
Крышка реле |
| 13 |
РС25.3708006-Б |
1 |
Прокладка |
| 14 |
РС25.3708013 |
1 |
Скоба |
| 15 |
МХ-0021 |
2 |
Шайба |
| 16 |
РС25.3708030 |
1 |
Контактный диск |
| 17 |
ВМ-335-37 |
1 |
Шайба |
| 18 |
РС25.3708007 |
1 |
Пружина |
| 19 |
РС100-3708003 |
1 |
Шайба |
| 20 |
РС25-3708011 |
2 |
Контактный болт |
| 21 |
4 598 711 018 |
1 |
Шплинт |
| 22 |
25.3709 |
1 |
Гайка |
| 23 |
25.3709 |
1 |
Втулка |
| 24 |
25.3709 |
1 |
Шайба |
| 25 |
25.3709 |
1 |
Чашка |
| 26 |
1.83708e+008 |
1 |
Пружина |
| 27 |
25.3709 |
1 |
Чашка |
| 28 |
25.3709 |
1 |
Прокладка |
| 29 |
25.3709 |
1 |
Якорь реле |
| 30 |
РС103-3708100 |
1 |
Ярмо с катушкой |
| 31 |
МХ-1126 |
4 |
Болт |
| 32 |
МХ-0287 |
4 |
Шайба стопорная |
|
