Запчасти двигателя ЯMЗ 8424.10
Блок цилиндров двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.1 |
1 |
Блок цилиндров в сб |
| 2 |
236-1011296 |
1 |
Прокладка |
| 3 |
841.1 |
1 |
Крышка водяного насоса |
| 4 |
252135-П2 |
2 |
Шайба |
| 5 |
201458-П29 |
2 |
Болт |
| 6 |
316198-П29 |
1 |
Пробка |
| 7 |
316106-П29 |
4 |
Пробка |
| 8 |
312326-П |
4 |
Шайба |
| 9 |
316107-П2 |
1 |
Пробка |
| 10 |
312630-П |
1 |
Шайба |
| 11 |
45 9931 1103 |
2 |
Пробка |
| 12 |
25 3111 6063 |
16 |
Кольцо 015-019-25-2-5 |
| 13 |
841.1 |
1 |
Прокладка |
| 14 |
841.1 |
1 |
Крышка передняя в сб |
| 15 |
841.1 |
1 |
Крышка передняя |
| 16 |
840.101 |
1 |
Манжета передняя в сб |
| 17 |
841.1 |
1 |
Кронштейн передней опоры |
| 18 |
252138-П |
6 |
Шайба |
| 19 |
45 9318 1168 |
4 |
Болт |
| 20 |
45 9318 1172 |
2 |
Болт |
| 21 |
252016-П29 |
1 |
Шайба |
| 22 |
200460-П29 |
4 |
Болт |
| 23 |
252136-П2 |
4 |
Шайба |
| 24 |
252006-П29 |
4 |
Шайба |
| 25 |
840.1 |
1 |
Заглушка |
| 26 |
25 3111 2566 |
1 |
Кольцо 075-080-25-2-1 |
| 27 |
841.1 |
1 |
Заглушка |
| 28 |
25 3111 2072 |
1 |
Кольцо 023-027-25-2-1 |
| 29 |
842.1 |
1 |
Блок цилиндров в сборе |

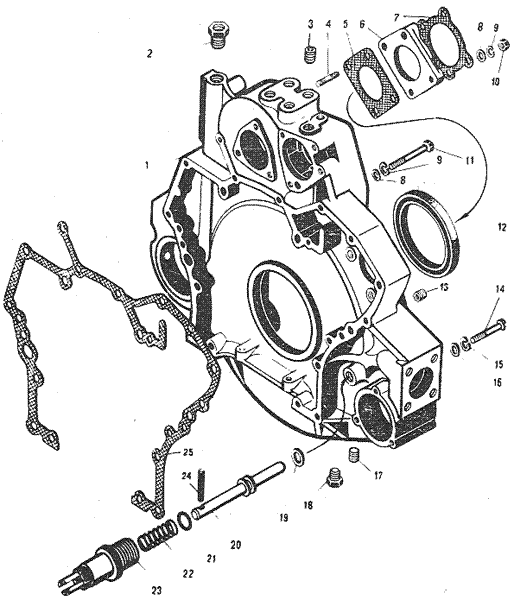

Картер маховика двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8421.1002310-20 |
1 |
Картер маховика в сборе |
| 1 |
842.1002312-20 |
1 |
Картер маховика в сборе |
| 2 |
316615-П29 |
1 |
Ввертыш |
| 3 |
316620-П29 |
4 |
Ввертыш |
| 4 |
216559-П29 |
4 |
Шпилька |
| 5 |
841.103 |
1 |
Прокладка проставки |
| 6 |
841.103 |
1 |
Проставка |
| 7 |
841.1 |
1 |
Прокладка заглушки |
| 8 |
252006-П2 |
9 |
Шайба |
| 9 |
252136-П2 |
9 |
Шайба |
| 10 |
250517-П29 |
4 |
Гайка |
| 11 |
200467-П29 |
5 |
Болт |
| 12 |
840.101 |
1 |
Манжета задняя |
| 13 |
316610-П29 |
12 |
Ввертыш |
| 14 |
200404-П29 |
8 |
Болт |
| 15 |
252137-П2 |
8 |
Шайба |
| 16 |
252007-П29 |
8 |
Шайба |
| 17 |
316600-П29 |
2 |
Ввертыш |
| 18 |
316172-П2 |
1 |
Пробка |
| 19 |
312766-П |
1 |
Прокладка |
| 20 |
840.101 |
1 |
Фиксатор |
| 21 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 22 |
840.101 |
1 |
Пружина |
| 23 |
840.101 |
1 |
Корпус |
| 24 |
313412-П29 |
1 |
Штифт |
| 25 |
841.1 |
1 |
Прокладка картера |
Головка цилиндров двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1003212-30 |
8 |
Прокладка головки |
| 2 |
840.1 |
8 |
Кольцо уплотнительное газового стыка |
| 3 |
840.1003013-10 |
8 |
Головка цилиндра в сб |
| 4 |
316603-П29 |
8 |
Ввертыш |
| 5 |
201-1015624 |
8 |
Прокладка |
| 6 |
841.1 |
2 |
Рым-болт |
| 6 |
841.1 |
2 |
Рым-болт |
| 7 |
840.1 |
48 |
Шайба |
| 8 |
840.1 |
48 |
Болт крепления головки |
| 9 |
201464-П29 |
32 |
Болт крепления крышки |
| 10 |
252005-П29 |
32 |
Шайба |
| 11 |
840.1 |
8 |
Крышка головки |
| 12 |
840.1 |
8 |
Прокладка крышки |
| 13 |
238Н-1723031 |
32 |
Кольцо уплотнительное |
| 14 |
840.1 |
32 |
Заглушка |
| 15 |
840.1 |
16 |
Вставка уплотнительная |
| 16 |
840.1 |
8 |
Прокладка уплотнительная |
| 17 |
840.1 |
8 |
Вставка уплотнительная |
| 18 |
840.1 |
8 |
Вставка уплотнительная |
| 19 |
840.1 |
8 |
Прокладка уплотнительная и вставки на одну голову,комплект |

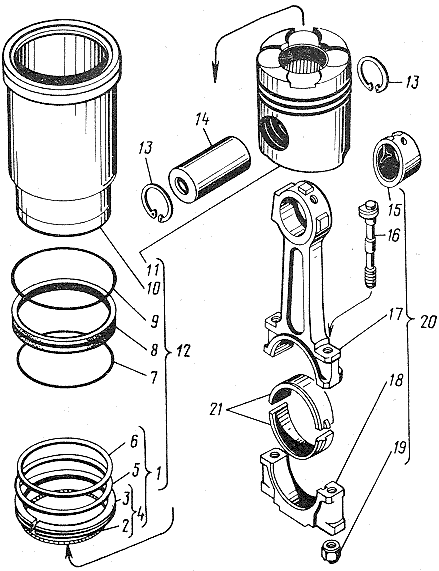

Поршень и шатун двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
8421.1 |
8 |
Кольцо поршневые,к-т |
| 2 |
840.1 |
8 |
Расширитель маслосъемного кольца |
| 3 |
840..1004035 |
8 |
Кольцо маслосъемное |
| 4 |
840.1 |
8 |
Кольцо маслосъемное с расширителем в сб |
| 5 |
8401.1004032-01 |
8 |
Кольцо компрессионное второе |
| 6 |
840.1 |
8 |
Кольцо компрессионное верхнее |
| 7 |
25 3111 6594 |
8 |
Кольцо 150-155-25-2-5 |
| 8 |
840.1 |
8 |
Кольцо уплотнительное |
| 9 |
25 3111 6381 |
8 |
Кольцо 160-170-58-2-5 |
| 10 |
840.1002021-10 |
8 |
Гильза цилиндра |
| 11 |
8421.1 |
8 |
Поршень в сб |
| 12 |
8421.1 |
8 |
Гильза,поршень,поршневые и уплотнительные кольца,к-т |
| 13 |
8401.1 |
16 |
Кольцо пружинное упорное |
| 14 |
8401.1 |
8 |
Палец поршневой |
| 15 |
8401.1004052-01 |
8 |
Втулка шатуна |
| 16 |
840.1 |
16 |
Болт крышки шатуна |
| 17 |
8401.1 |
8 |
Шатун |
| 18 |
8401.1 |
8 |
Крышка шатуна |
| 19 |
840.1 |
16 |
Гайка |
| 20 |
8401.1 |
8 |
Шатун в сб |
| 21 |
840.1 |
16 |
Вкладыши нижней головки шатуна |
| |
842.1 |
1 |
Вкладыши шатуна,к-т |
| |
842.1000104-Р1 |
1 |
Вкладыши шатуна первого ремонтного размера,к-т |
| |
842.1000104-Р2 |
1 |
Вкладыши шатуна второго ремонтного размера,к-т |
| |
842.1000104-Р3 |
1 |
Вкладыши шатуна третьегоремонтного размера,к-т |
| |
842.1 |
1 |
Болт и гайка шатуна,к-т |
Коленчатый вал и маховик двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.101 |
1 |
Вал коленчатый в сборе |
| 2 |
840.1005062-10 |
8 |
Болт |
| 3 |
8424.1 |
1 |
Шкив |
| 4 |
840.101 |
1 |
Гаситель крутильных колебаний |
| 5 |
840.101 |
5 |
Вкладыш нижний |
| 6 |
840.101 |
5 |
Вкладыш верхний |
| 7 |
45 9824 6270 |
3 |
Шпонка |
| 8 |
840.1005194-10 |
2 |
Полукольцо упорного подшипника нижнее |
| 9 |
840.101 |
2 |
Полукольцо упорного подшипника верхнее |
| 10 |
841.101 |
1 |
Шестерня привода масляного насоса |
| 11 |
840.101 |
10 |
Болт |
| 12 |
840.101 |
1 |
Пластина |
| 13 |
8421.1 |
1 |
Маховик в сб |
| 14 |
8423.1 |
1 |
Противовес задний |
| 15 |
313465-П |
1 |
Штифт |
| 16 |
842.1005125-10 |
1 |
Обод зубчатый |
| 17 |
842.101 |
1 |
Втулка установочная |
| 18 |
840.101 |
1 |
Кольцо упорное |
| 19 |
840.101 |
1 |
Шестерня распределительная |
| 20 |
8423.1 |
1 |
Противовес передний |
| 21 |
840.101 |
1 |
Кольцо упорное |
| 22 |
840.101 |
1 |
Вставка коленчатого вала |
| |
8423.1 |
1 |
Вал коленчатый с коренными и шатунными вкладышами,к-т |
| |
842.1000102-Р1 |
1 |
Вкладыши коренных подшипников первого ремонтного размера,к-т |
| |
842.1000102-Р2 |
1 |
Вкладыши коренных подшипников второго ремонтного размера,к-т |
| |
842.1000102-Р3 |
1 |
Вкладыши коренных подшипников третьего ремонтного размера,к-т |

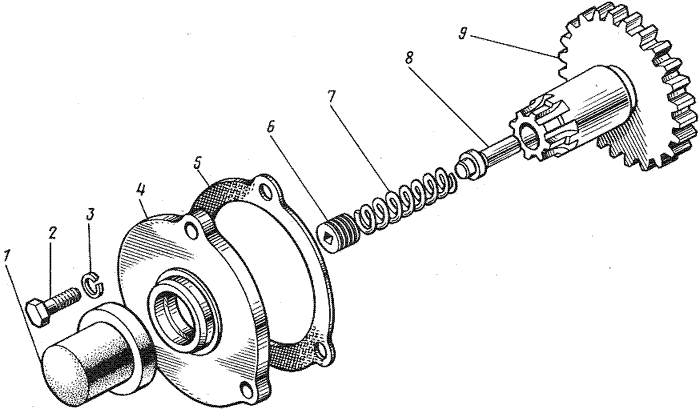

Механизм поворота коленчатого вала двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.101 |
1 |
Колпачек |
| 2 |
201420-П29 |
3 |
Болт |
| 3 |
252134-П2 |
3 |
Шайба |
| 4 |
842.101 |
1 |
Корпус |
| 5 |
842.101 |
1 |
Прокладка |
| 6 |
45 9931 1104 |
1 |
Пробка |
| 7 |
240-1005681 |
1 |
Пружина |
| 8 |
240-1005683 |
1 |
Упор |
| 9 |
240-1005678 |
1 |
Шестерня |
Распределительный вал двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.101 |
1 |
Вал распределительный |
| 2 |
840.1006037-10 |
4 |
Втулка |
| 3 |
840.1006026-10 |
1 |
Втулка задняя |
| 4 |
840.1006032-01 |
1 |
Корпус подшипника |
| 5 |
252135-Пр2 |
3 |
Шайба |
| 6 |
45 9347 6523 |
3 |
Болт |
| 7 |
840.101 |
1 |
Шестерня |
| 8 |
45 9824 6265 |
1 |
Шпонка |
Клапаны и толкатели двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1007180-10 |
16 |
Толкатель в сб |
| |
840.101 |
16 |
Ролик толкателя |
| |
840.101 |
16 |
Ось ролика |
| |
840.101 |
16 |
Втулка ролика |
| 2 |
840.1007010-11 |
16 |
Клапан впускной |
| 3 |
840.101 |
32 |
Шайба наружной пружины |
| 4 |
840.101 |
32 |
Шайба внутренней пружины |
| 5 |
840.1007032-01 |
16 |
Втулка направляющая впускного клапана |
| 6 |
840.101 |
32 |
Пружина наружная |
| 7 |
740.1007262-01 |
16 |
Манжета впускного клапана |
| 8 |
840.101 |
32 |
Пружина внутренняя |
| 9 |
310450-П2 |
16 |
Шпилька |
| 10 |
840.101 |
32 |
Тарелка |
| 11 |
740.101 |
64 |
Сухарь |
| 12 |
840.101 |
16 |
Стойка оси коромысла впускных клапанов |
| 13 |
840.1007147-01 |
32 |
Винт регулировочный |
| 14 |
840.1007091-10 |
8 |
Ось коромысла впускных клапанов |
| 15 |
840.1007114-10 |
8 |
Коромысло впускных клапанов |
| 16 |
311905-П2 |
32 |
Гайка |
| 17 |
311526-П2 |
32 |
Гайка |
| 18 |
840.101 |
16 |
Пластина стойки |
| 19 |
840.1007174-01 |
8 |
Штанга толкателя впускных клапанов |
| 20 |
840.1007100-10 |
8 |
Ось коромысла впускных клапанов |
| 21 |
310467-П2 |
16 |
Шпилька |
| 22 |
840.1007144-10 |
8 |
Коромысло впускных клапанов |
| 23 |
840.101 |
4 |
Кольцо уплотнительное |
| 24 |
310024-П |
16 |
Болт |
| 25 |
252006-П29 |
16 |
Шайба |
| 26 |
840.1007033-01 |
16 |
Втулка направляющая впускного клапана |
| 27 |
840.1007012-11 |
16 |
Клапан выпускной |
| 28 |
8401.1007250-10 |
4 |
Направляющая толкателя |
| 29 |
8401.1004118-01 |
8 |
Форсунка охлаждения поршней |
| 30 |
252005-П29 |
16 |
Шайба |
| 31 |
252135-П2 |
16 |
Шайба |
| 32 |
201466-П29 |
16 |
Болт |
| 33 |
840.1007176-01 |
8 |
Штанга толкателя впускных клапанов |

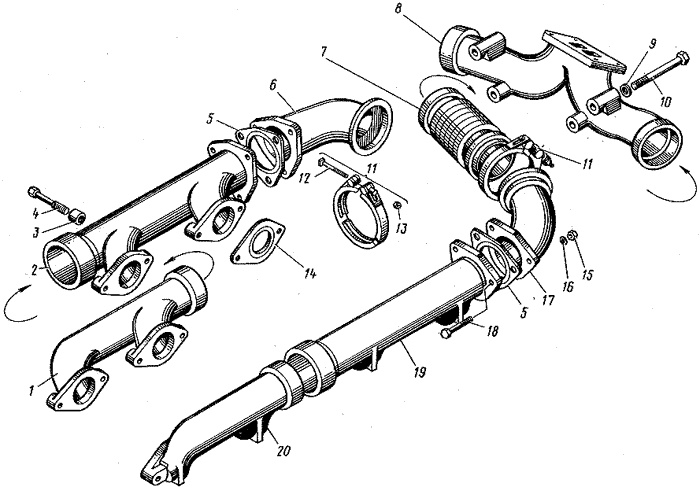

Газопровод двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
841.101 |
1 |
Коллектор выпускной передний правый |
| 2 |
841.101 |
1 |
Коллектор выпускной задний правый |
| 3 |
240Н-1008510 |
32 |
Втулка |
| 4 |
310050-П |
16 |
Болт |
| 4 |
840-1008504 |
16 |
Болт |
| 5 |
8421.1 |
2 |
Прокладка |
| 6 |
8421.1008042-20 |
1 |
Труба подводящая правая |
| 7 |
8421.1 |
2 |
Сильфон газопровода |
| 8 |
8421.1008344-20 |
1 |
Патрубок соединительный впускных коллекторов |
| 9 |
252007-П29 |
4 |
Шайба |
| 10 |
310081-П |
4 |
Болт |
| 10 |
8421.1 |
4 |
Болт |
| 11 |
840.1008328-01 |
4 |
Хомут |
| 12 |
840.101 |
4 |
Болт |
| 13 |
250508-П5 |
4 |
Гайка |
| 14 |
316109-П29 |
1 |
Пробка |
| 15 |
250517-П5 |
6 |
Гайка |
| 16 |
312300-П2 |
6 |
Шайба |
| 17 |
8421.1008043-10 |
1 |
Труба подводящая левая |
| 18 |
201684-П29 |
6 |
Болт |
| 19 |
841.101 |
1 |
Коллектор выпускной правый левый |
| 20 |
841.101 |
1 |
Коллектор выпускной передний левый |

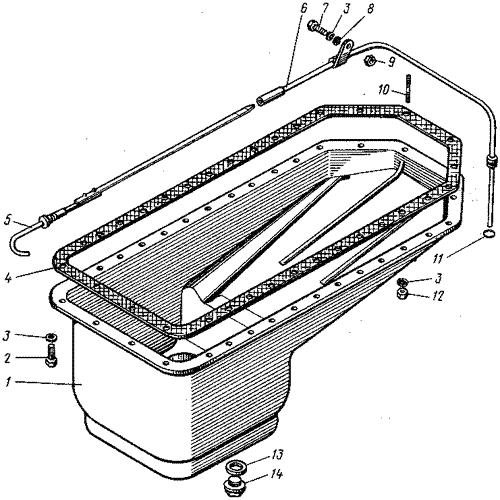

Поддон блока цилиндров двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.1009010-20 |
1 |
Поддон в сб |
| 2 |
201458-П29 |
28 |
Болт |
| 3 |
252135-П2 |
33 |
Шайба |
| 4 |
842.101 |
1 |
Прокладка поддона |
| 5 |
842.101 |
1 |
Указатель уровня масла |
| |
840.101 |
1 |
Уплотнитель |
| 6 |
8424.1 |
1 |
Трубка направляющая указателя |
| 7 |
45 9347 6523 |
1 |
Болт |
| 8 |
252005-П29 |
2 |
Шайба |
| 9 |
250510-П29 |
1 |
Гайка |
| 10 |
216526-П29 |
4 |
Шпилька |
| 11 |
25 3111 2023 |
1 |
Кольцо 014-017-19-2-1 |
| 12 |
250511-П29 |
4 |
Гайка |
| 13 |
312473-П |
1 |
Прокладка |
| 14 |
316109-П29 |
1 |
Пробка |

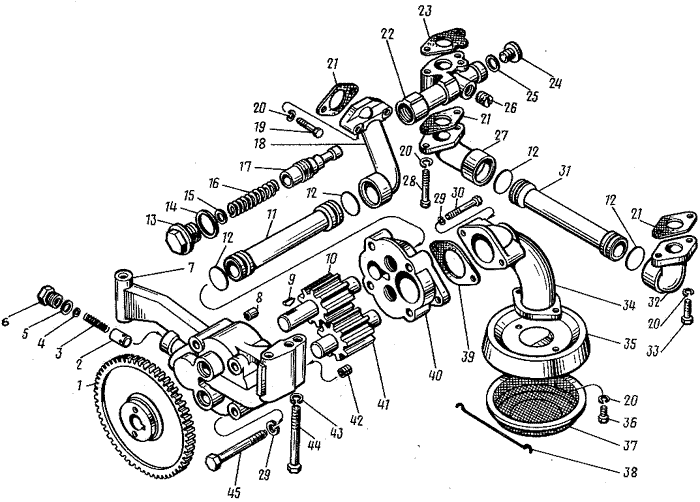

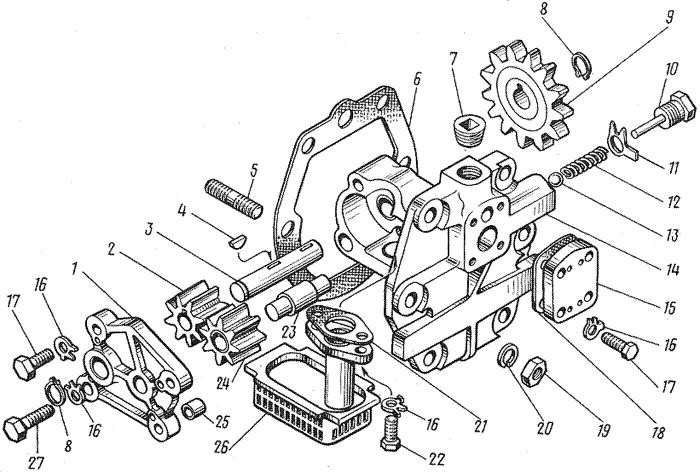

Насос масляный двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8421.1 |
1 |
Насос масляный в сборе |
| 1 |
840.101 |
1 |
Шестерня ведомая привода насоса |
| 2 |
840.101 |
1 |
Клапан предохранительный |
| 3 |
840.101 |
1 |
Пружина предохранительного клапана |
| 4 |
252004-П29 |
4 |
Шайба |
| 5 |
204-1011371 |
1 |
Прокладка пробки |
| 6 |
204-1011370-Б |
1 |
Пробка клапана |
| 7 |
841.101 |
1 |
Корпус насоса |
| 8 |
840.101 |
4 |
Втулка |
| 9 |
45 9824 6263 |
1 |
Шпонка |
| 10 |
841.101 |
1 |
Шестерня ведущая насоса |
| 11 |
842.101 |
1 |
Трубка отводящая |
| 12 |
25 3111 2151 |
4 |
Кольцо 032-038-36-2-1 |
| 13 |
840.101 |
1 |
Пробка |
| 14 |
312330-П |
1 |
Прокладка |
| 15 |
252006-П29 |
2 |
Шайба |
| 16 |
840.101 |
1 |
Пружина |
| 17 |
840.101 |
1 |
Клапан |
| |
840.101 |
1 |
Клапан системы смазки в сб |
| 18 |
842.101 |
1 |
Фланец задний |
| 19 |
45 9347 1530 |
2 |
Болт |
| 20 |
252135-П2 |
8 |
Шайба |
| 21 |
840.101 |
3 |
Прокладка |
| 22 |
840.101 |
1 |
Корпус клапана |
| 23 |
840.101 |
1 |
Прокладка корпуса |
| 24 |
316107-П2 |
1 |
Пробка |
| 25 |
312630-П |
1 |
Шайба |
| 26 |
45 9931 1104 |
1 |
Пробка |
| 27 |
842.101 |
1 |
Фланец отводящей трубки |
| 28 |
201458-П29 |
2 |
Болт |
| 29 |
252136-П2 |
6 |
Шайба |
| 30 |
201687-П29 |
2 |
Болт |
| 31 |
842.1011406-10 |
1 |
Трубка отводящая |
| 32 |
842.101 |
1 |
Фланец отводящей трубки |
| 33 |
200272-П29 |
2 |
Болт |
| |
842.101 |
1 |
Трубка всасывающая с заборником |
| 34 |
842.101 |
1 |
Трубка всасывающая |
| 35 |
840.101 |
1 |
Чашка заборника |
| 36 |
201452-П29 |
2 |
Болт |
| 37 |
204А-1011310-В |
1 |
Сетка заборника |
| 38 |
204А-1011318-Б |
1 |
Крючок крепления сетки |
| 39 |
840.1011296-10 |
1 |
Прокладка |
| 40 |
842.101 |
1 |
Крышки насоса |
| 41 |
840.1011032-10 |
1 |
Шестерня ведомая насоса |
| 42 |
45 9931 1103 |
2 |
Пробка |
| 43 |
252137-П2 |
3 |
Шайба |
| 44 |
45 9327 6144 |
3 |
Болт |
| 45 |
45 9327 6095 |
4 |
Болт |

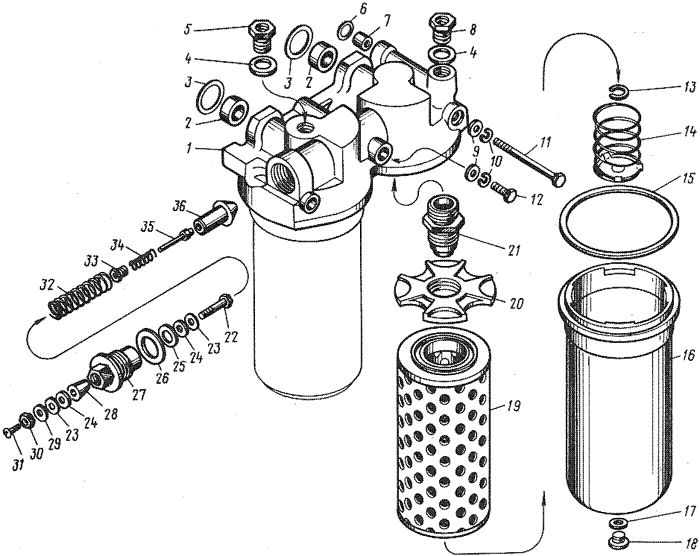

Фильтр грубой очистки масла двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
841.101 |
1 |
Фильтр очистки масла |
| |
841.101 |
1 |
Корпус фильтра в сб |
| 1 |
841.101 |
1 |
Корпус фильтра |
| 2 |
840.101 |
3 |
Втулка |
| 3 |
25 3111 6149 |
3 |
Кольцо 030-036-36-2-5 |
| 4 |
312630-П |
2 |
Шайба |
| 5 |
316623-П29 |
1 |
Ввертыш |
| 6 |
25 3111 6063 |
1 |
Кольцо 015-019-25-2-5 |
| 7 |
240.101 |
1 |
Втулка |
| 8 |
316611-П29 |
1 |
Ввертыш |
| 9 |
252007-П29 |
4 |
Шайба |
| 10 |
252137-П2 |
4 |
Шайба |
| 11 |
200413-П29 |
3 |
Болт |
| 12 |
200393-П29 |
1 |
Болт |
| 13 |
840.103 |
2 |
Кольцо пружинное |
| 14 |
840.1012046-10 |
2 |
Пружина колпака |
| 15 |
840.1012083-10 |
2 |
Кольцо уплотнительное |
| |
840.1012076-10 |
2 |
Колпак с элементом в сб |
| 17 |
312326-П |
2 |
Шайба |
| 18 |
316106-П29 |
2 |
Пробка сливная |
| 19 |
840.1012040-12 |
2 |
Элемент фильтрующий |
| |
840.1012038-12 |
2 |
Элемент фильтрующий |
| 20 |
840.1012051-10 |
2 |
Крышка замковая |
| 21 |
840.1012127-10 |
2 |
Штуцер |
| 22 |
840.1012294-10 |
1 |
Контакт неподвижный |
| 23 |
312307-П29 |
2 |
Шайба |
| 24 |
312332-П |
2 |
Шайба |
| 25 |
312698-П29 |
4 |
Шайба |
| 26 |
312697-П |
1 |
Шайба |
| 27 |
840.1012067-10 |
1 |
Пробка перепускного клапана |
| 28 |
840.1012298-10 |
1 |
Втулка уплотнительная |
| 29 |
252156-П2 |
1 |
Шайба |
| 30 |
250517-П29 |
1 |
Гайка |
| 31 |
220048-П29 |
1 |
Винт |
| 32 |
840.101 |
1 |
Пружина клапана |
| 33 |
840.1012059-10 |
1 |
Штуцер клапана |
| 34 |
840.1012291-10 |
1 |
Пружина сигнализатора |
| 35 |
840.1012292-10 |
1 |
Контакт подвижный |
| 36 |
840.1012055-10 |
1 |
Клапан перепускной |
| |
840.1012054-10 |
1 |
Клапан перепускной в сб |
| |
840.1012293-10 |
1 |
Пробка перепускного клапана в сб |

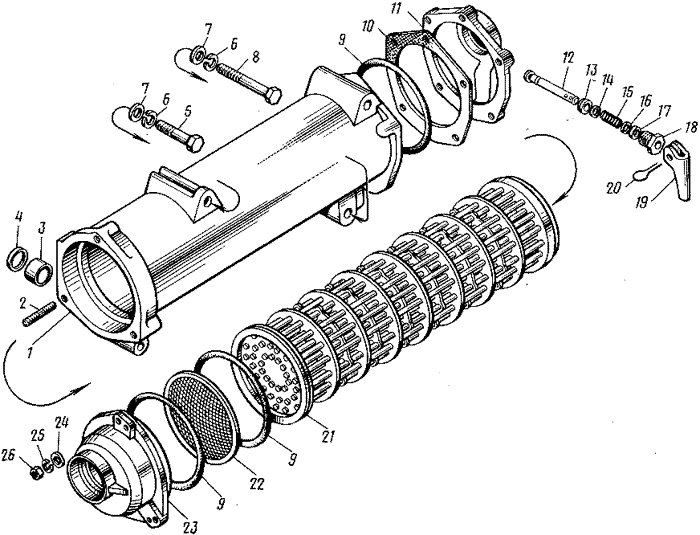

Радиатор водомасляный и краник сливной двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
842.1013600-10 |
1 |
Радиатор водомасляный в сб |
| |
842.101 |
1 |
Корпус радиатора в сб |
| 1 |
842.101 |
1 |
Корпус радиатора |
| 2 |
216527-П29 |
8 |
Шпилька |
| 3 |
840.101 |
2 |
Втулка |
| 4 |
25 3111 6149 |
2 |
Кольцо 030-036-36-2-5 |
| 5 |
200407-П29 |
2 |
Болт |
| 6 |
252137-П2 |
4 |
Шайба |
| 7 |
252007-П29 |
4 |
Шайба |
| 8 |
200411-П29 |
2 |
Болт |
| 9 |
25 3111 6308 |
3 |
Кольцо 130-140-46-2-5 |
| 10 |
842.101 |
1 |
Прокладка |
| 11 |
842.101 |
1 |
Крышка задняя |
| 12 |
240-1305032 |
1 |
Стержень |
| 13 |
240-1305025 |
1 |
Клапан |
| 14 |
240-1305044 |
1 |
Кольцо запорное |
| 15 |
240-1305030-Б |
1 |
Пружина |
| 16 |
252004-П29 |
1 |
Шайба |
| 17 |
240-1305036 |
1 |
Кольцо уплотнительное |
| 18 |
240-1305041 |
1 |
Гайка нажимная |
| 19 |
842.131 |
1 |
Рычаг |
| 20 |
258039-П29 |
1 |
Шплинт |
| 21 |
841.101 |
1 |
Элемент охлаждения |
| 22 |
842.101 |
1 |
Сетка защитная |
| 23 |
841.101 |
1 |
Крышка передняя |
| 24 |
252005-П29 |
3 |
Шайба |
| 25 |
252135-П2 |
8 |
Шайба |
| 26 |
250511-П29 |
8 |
Гайка |
| |
842.101 |
1 |
Крышка задняя со сливным краном в сб |

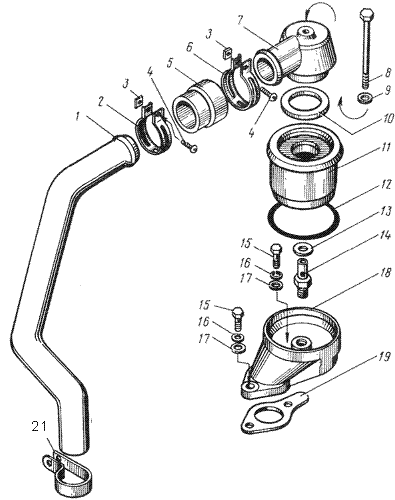

Вентиляция картера двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
842.101 |
1 |
Сапун в сборе |
| 1 |
842.101 |
1 |
Трубка отвода газов |
| 2 |
288010-П29 |
1 |
Хомут |
| 3 |
251086-П29 |
2 |
Гайка |
| 4 |
220086-П29 |
2 |
Винт |
| 5 |
842.101 |
1 |
Патрубок переходной |
| 6 |
288015-П29 |
1 |
Хомут |
| 7 |
841.101 |
1 |
Крышка сапуна |
| 8 |
310031-П29 |
1 |
Болт |
| 9 |
312638-П |
1 |
Шайба |
| 10 |
840.101 |
1 |
Прокладка |
| 11 |
840.101 |
1 |
Стакан сапуна |
| 12 |
25 3111 2196 |
1 |
Кольцо 086-092-36-2-1 |
| 13 |
312316-П |
1 |
Шайба |
| 14 |
840.101 |
1 |
Штуцер |
| 15 |
201460-П29 |
2 |
Болт |
| 16 |
252135-П2 |
3 |
Шайба |
| 17 |
252005-П29 |
2 |
Шайба |
| 18 |
8423.1 |
1 |
Корпус сапуна |
| 19 |
8423.1 |
1 |
Прокладка сапуна |
| 20 |
201456-П29 |
1 |
Болт |
| 21 |
315450-П29 |
1 |
Кляммер |

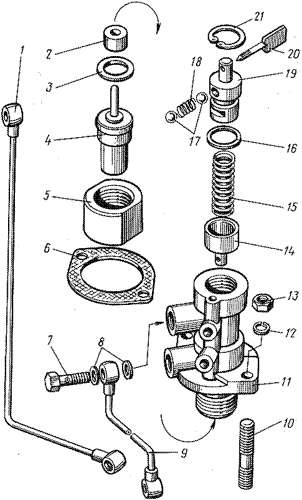

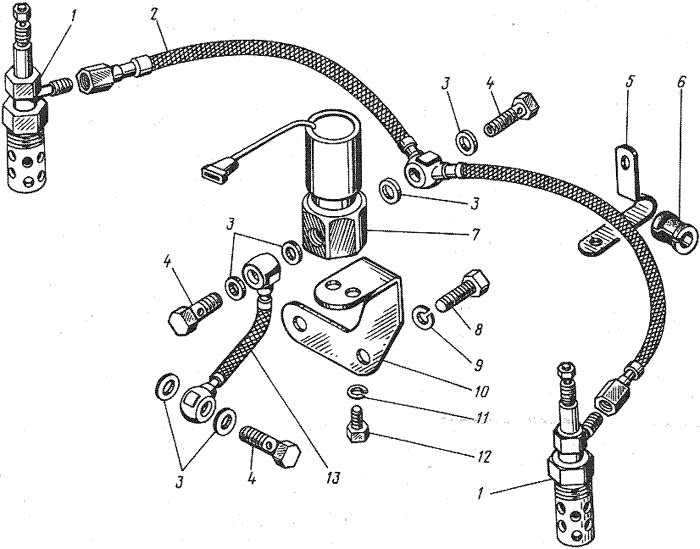

Электрофакельное устройство двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
11102.4 |
2 |
Свеча факельная штифтовая |
| 2 |
842.102 |
1 |
Трубка топливная от клапана к свечам |
| 3 |
312482-П34 |
6 |
Шайба |
| 4 |
310122-П29 |
3 |
Болт |
| 5 |
315466-П29 |
2 |
Кляммер |
| 6 |
840.102 |
2 |
Амортизатор |
| 7 |
1102.37 |
1 |
Клапан электромагнитный |
| 8 |
201452-П29 |
2 |
Болт |
| 9 |
252135-П2 |
2 |
Шайба |
| 10 |
842.102 |
1 |
Кронштейн |
| 11 |
252134-П2 |
2 |
Шайба |
| 12 |
201416-П29 |
2 |
Болт |
| 13 |
842.102 |
1 |
Трубка топливная от ТНВД к клапану |

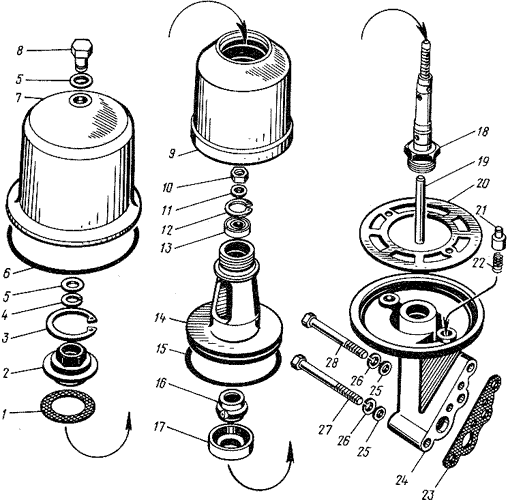

Фильтр центробежной очистки масла двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.103 |
1 |
Фильтр центробежной очистки масла в сб |
| 1 |
840.103 |
1 |
Прокладка |
| 2 |
840.103 |
1 |
Гайка |
| 3 |
840.103 |
1 |
Кольцо |
| 4 |
840.103 |
1 |
Кольцо пружинное |
| 5 |
312333-П |
2 |
Шайба |
| 6 |
25 3111 2228 |
1 |
Кольцо155-160-36-2-1 |
| 7 |
840.103 |
1 |
Крышка фильтра |
| 8 |
840.103 |
1 |
Гайка |
| 9 |
840.103 |
1 |
Крышка ротора |
| 10 |
250615-П2 |
1 |
Гайка |
| 11 |
840.103 |
1 |
Кольцо упорное |
| 12 |
840.103 |
1 |
Кольцо |
| 13 |
202 |
1 |
Подшипник |
| |
840.103 |
1 |
Корпус ротора в сб |
| 14 |
840.103 |
1 |
Корпус ротора |
| 15 |
236-1028246 |
1 |
Кольцо уплотнительное |
| 16 |
840.103 |
1 |
Форсунка |
| 17 |
840.103 |
1 |
Втулка |
| 18 |
840.103 |
1 |
Ось ротора |
| 19 |
840.103 |
1 |
Трубка |
| 20 |
840.103 |
1 |
Пластина стопора |
| 21 |
840.103 |
2 |
Палец стопора |
| 22 |
840.103 |
2 |
Пружина стопора |
| 23 |
840.103 |
1 |
Прокладка |
| 24 |
840.103 |
1 |
Корпус фильтра |
| 25 |
252006-П29 |
3 |
Шайба |
| 26 |
252136-П2 |
3 |
Шайба |
| 27 |
200468-П29 |
2 |
Болт |
| 28 |
200460-П29 |
1 |
Болт |

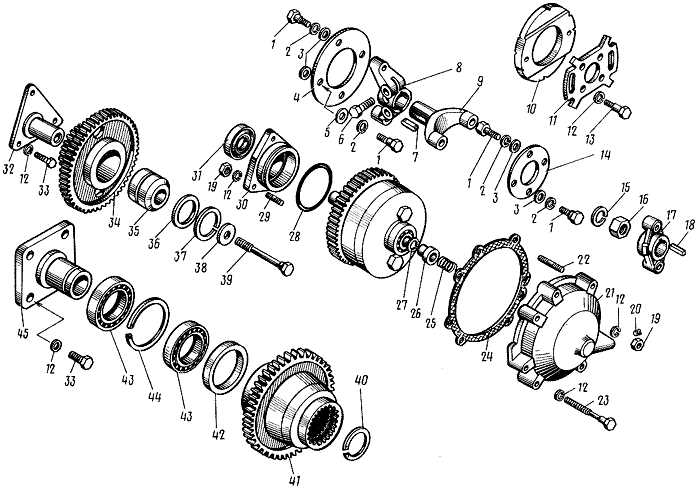

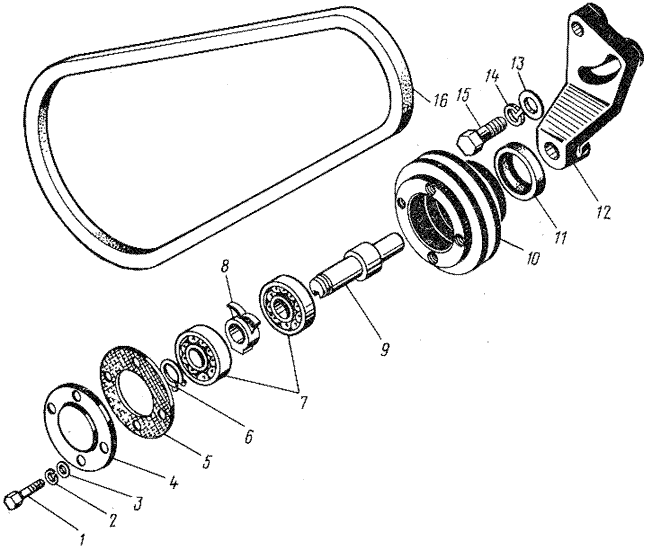

Привод агрегатов двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310070-П29 |
8 |
Болт |
| 2 |
252137-П2 |
8 |
Шайба |
| 3 |
252007-П29 |
6 |
Шайба |
| 4 |
840.1029274-10 |
6 |
Пластина передняя |
| 5 |
312316-П29 |
4 |
Шайба |
| 6 |
45 9318 1126 |
2 |
Болт |
| 7 |
314132-П2 |
1 |
Шпонка |
| 8 |
840.1029264-10 |
1 |
Фланец ведущей полумуфты передний |
| 9 |
840.1029268-10 |
1 |
Полумуфта ведущая |
| 10 |
842.103 |
1 |
Полумуфта ведомая |
| 11 |
840.1029288-10 |
1 |
Фланец ведомой полумуфы |
| 12 |
252136-П2 |
19 |
Шайба |
| 13 |
201676-П29 |
4 |
Болт |
| 14 |
840.1029272-10 |
6 |
Пластина задняя |
| 15 |
252161-П2 |
1 |
Шайба |
| 16 |
250565-П29 |
1 |
Гайка |
| 17 |
840.1029270-10 |
1 |
Фланец ведущей полумуфты задний |
| 18 |
45 9824 6266 |
1 |
Шпонка |
| 19 |
250517-П29 |
5 |
Гайка |
| 20 |
45 9932 1201 |
1 |
Пробка |
| 21 |
842.1029176-20 |
1 |
Корпус заднего подшипника |
| 22 |
216563-П29 |
2 |
Шпилька |
| 23 |
200471-П29 |
3 |
Болт |
| 24 |
840.1029178-10 |
1 |
Прокладка корпуса |
| 25 |
841.132 |
1 |
Пружина |
| 26 |
841.132 |
1 |
Уплотнитель |
| 27 |
841.132 |
1 |
Кольцо запорное |
| 28 |
25 3111 2193 |
1 |
Кольцо 082-088-36-2-1 |
| 29 |
216459-П29 |
3 |
Шпилька |
| 30 |
840.103 |
1 |
Корпус переднего подшипника |
| 31 |
840.103 |
1 |
Манжета в сб |
| 32 |
840.103 |
1 |
Ось ведущей шестерни |
| 33 |
45 9318 1095 |
7 |
Болт |
| 34 |
840.103 |
1 |
Шестерня ведущая |
| 35 |
46 2453 4964 |
1 |
Подшипник 97506 |
| 36 |
840.103 |
1 |
Кольцо упорное |
| 37 |
236-1307081 |
1 |
Кольцо запорное |
| 38 |
840.103 |
1 |
Шайба со штифтом |
| 39 |
310035-П29 |
1 |
Болт |
| 40 |
842.103 |
1 |
Кольцо |
| 41 |
842.103 |
1 |
Шестерня ведомая привода |
| 42 |
842.103 |
1 |
Кольцо |
| 43 |
112 |
2 |
Подшипник |
| 44 |
842.103 |
1 |
Кольцо Б80 |
| 45 |
842.103 |
1 |
Ось ведомой шестерни |

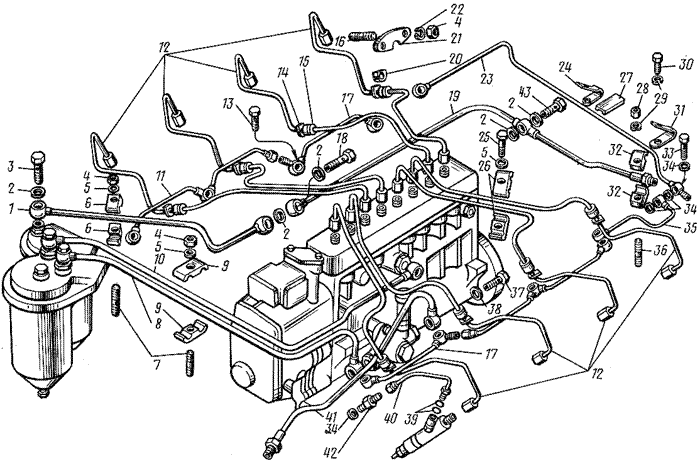

Топливный трубопроводы двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.1104384-10 |
1 |
Трубка отводящая топливного фильтра |
| 2 |
312326-П |
7 |
Шайба |
| 3 |
310096-П29 |
2 |
Болт |
| 4 |
250511-П29 |
19 |
Гайка |
| 5 |
252005-П29 |
7 |
Шайба |
| 6 |
840.11 |
2 |
Скоба |
| 7 |
216531-П29 |
3 |
Шпилька |
| 8 |
8421.11 |
1 |
Трубка отводящая топливоподкачивающего насоса |
| 9 |
840.11 |
4 |
Скоба крепления трубок |
| 10 |
842.11 |
1 |
Трубка подводящая насоса высокого давления |
| 11 |
8423.11 |
2 |
Трубака дренажная длинная |
| 12 |
840.111 |
8 |
Трубка высокого давления |
| 13 |
310122-П29 |
6 |
Болт |
| 14 |
240-1104342 |
8 |
Шайба |
| 15 |
240-1104343 |
8 |
Шайба |
| 16 |
216527-П2 |
16 |
Шпилька |
| 17 |
8423.11 |
2 |
Трубка дренажная короткая |
| 18 |
310236-П29 |
1 |
Болт |
| 19 |
842.1104382-10 |
1 |
Трубка отводящая насоса высокого давления |
| 20 |
240-1104344-А |
8 |
Уплотнитель |
| 21 |
240-1104345-Б |
8 |
Фланец |
| 22 |
252135-П2 |
16 |
Шайба |
| 23 |
842.1104370-01 |
1 |
Трубка дренажнаяфорсунок |
| 24 |
840.11 |
2 |
Кляммер |
| 25 |
201462-П29 |
4 |
Болт |
| 26 |
840.111 |
8 |
Скоба |
| 27 |
840.11 |
3 |
Прокладка |
| 28 |
250517-П29 |
1 |
Гайка |
| 29 |
252136-П2 |
1 |
Шайба |
| 30 |
201672-П2 |
1 |
Болт |
| 31 |
8423.11 |
1 |
Кляммер |
| 32 |
840.11 |
2 |
Колодка |
| 33 |
310239-П29 |
3 |
Болт |
| 34 |
312482-П34 |
29 |
Шайба |
| 35 |
842.11 |
1 |
Трубка дренажная |
| 36 |
216559-П29 |
1 |
Шпилька |
| 37 |
310264-П29 |
5 |
Болт |
| 38 |
312367-П |
10 |
Прокладка |
| 39 |
238-1723026 |
16 |
Кольцо |
| 40 |
840.1104361-10 |
8 |
Трубка форсунки дренажная |
| 41 |
8421.11 |
1 |
Трубка подводящая топливоподкачивающего насоса |
| 42 |
840.11 |
8 |
Ниппель |
| 43 |
33.1111282-01 |
1 |
Клапан перепускной в сб |

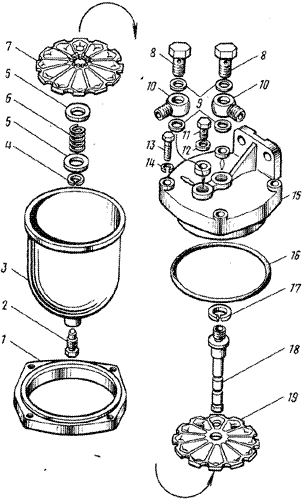

Фильтр грубой очистки топлива двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.111 |
2 |
Фильтр грубой очистки топлива |
| 1 |
840.111 |
2 |
Фланец |
| 2 |
840.112 |
2 |
Пробка сливная |
| 3 |
840.111 |
3 |
Стакан фильтра |
| 4 |
840.103 |
2 |
Кольцо пружинное |
| 5 |
252017-П2 |
4 |
Шайба |
| 6 |
840.111 |
2 |
Пружина |
| 7 |
840.111 |
18 |
Диск |
| 8 |
310096-П29 |
4 |
Болт |
| 9 |
312326-П34 |
8 |
Шайба |
| 10 |
236-1104429 |
4 |
Наконечник топливной трубы |
| 11 |
316184-П29 |
2 |
Пробка |
| 12 |
312482-П34 |
2 |
Шайба |
| 13 |
201460-П29 |
8 |
Болт |
| 14 |
252135-П2 |
8 |
Шайба |
| 15 |
840.111 |
2 |
Крышка |
| 16 |
25 3111 2221 |
2 |
Кольцо 120-126-36-2-1 |
| 17 |
252138-П2 |
2 |
Шайба |
| 18 |
840.111 |
2 |
Ось фильтра |
| 19 |
840.111 |
2 |
Диск верхний |

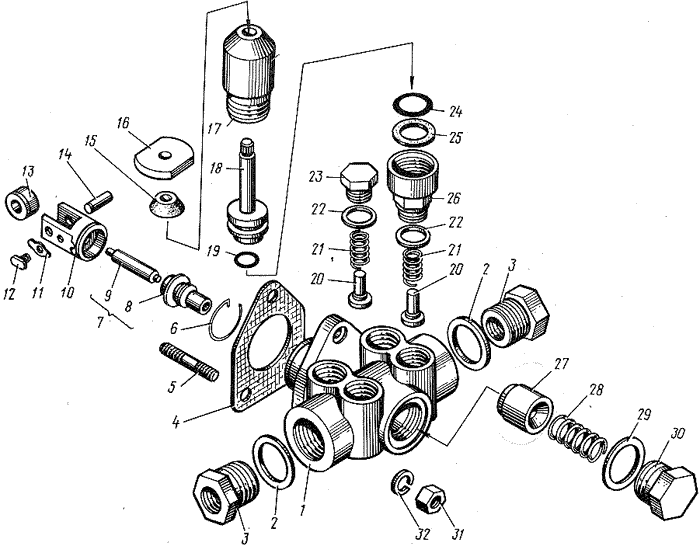

Топливоподкачивающий насос двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
44.1106 |
1 |
Насос топливоподкачивающий в сб |
| 1 |
44.1106 |
1 |
Корпус насоса |
| 2 |
312768-П |
2 |
Прокладка |
| 3 |
316617-П29 |
2 |
Ввертыш |
| 4 |
240.111 |
1 |
Прокладка насоса |
| 5 |
216502-П29 |
3 |
Шпилька |
| 6 |
236-1106256 |
1 |
Кольцо стопорное |
| 7 |
236-1106222 |
1 |
Шток со втулкой |
| 8 |
236-1106223 |
1 |
Втулка |
| 9 |
236-1106252-Б |
1 |
Шток со втулкой |
| 10 |
42.1106 |
1 |
Толкатель поршня |
| 11 |
42.1106 |
2 |
Фиксатор оси |
| 12 |
236-1106246 |
2 |
Сухарь толкателя |
| 13 |
42.1106 |
1 |
Ролик толкателя |
| 14 |
42.1106 |
1 |
Ось ролика |
| |
236-1106288-В |
1 |
Насос топливоподкачивающий в сб |
| 15 |
236-1106342 |
1 |
Колпачеок защитный |
| 16 |
236-1106314-В |
1 |
Рукоятка |
| 17 |
236-1106292-Е |
1 |
Цилиндр топливоподкачивающего насоса |
| 18 |
236-1106298-Е |
1 |
Поршень топливоподкачивающего насоса |
| 19 |
25 3111 3053 |
1 |
Кольцо 006-0010-25-2-2 |
| 20 |
236-1106264 |
4 |
Клапан топливоподкачивающего насоса |
| 21 |
236-1106272 |
4 |
Пружина клапана |
| 22 |
852619-П |
4 |
Шайба |
| 23 |
236-1106276 |
3 |
Пробка клапана |
| 24 |
236-1110479 |
1 |
Кольцо уплотнительное |
| 25 |
236-1106306-Б |
1 |
Кольцо |
| 26 |
236-1106324-Г |
1 |
Корпус цилиндра |
| 27 |
236-1106228 |
1 |
Поршень топливоподкачивающего насоса |
| 28 |
236-1106232 |
1 |
Пружина поршня |
| 29 |
852620-П |
1 |
Шайба |
| 30 |
44.1106 |
1 |
Пробка пружины |
| 31 |
250508-П29 |
3 |
Гайка |
| 32 |
252154-П29 |
3 |
Шайба |

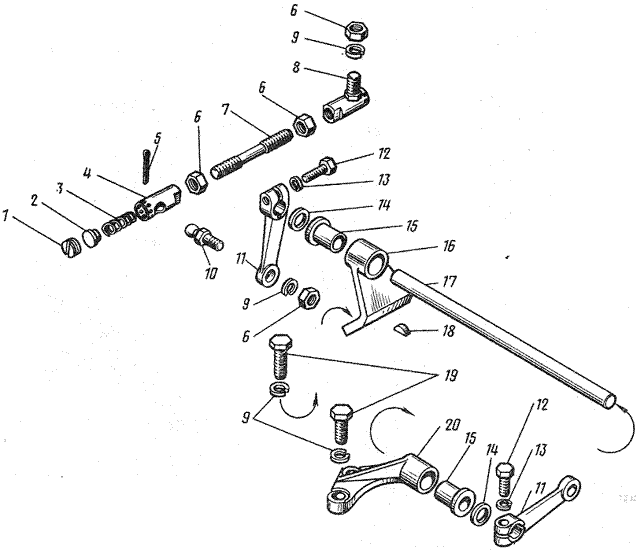

Привод управления регулятором двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
204.111 |
2 |
Пробка |
| 2 |
204.111 |
2 |
Сухарь наконечника |
| 3 |
204.111 |
2 |
Пружина наконечника |
| 4 |
840.111 |
2 |
Наконечник топливной трубы |
| 5 |
258003-П29 |
2 |
Шплинт |
| 6 |
250510-П29 |
4 |
Гайка |
| 7 |
842.111 |
1 |
Тяга рычага |
| 8 |
840.111 |
2 |
Наконечник в сб |
| 9 |
252135-П2 |
6 |
Шайба |
| 10 |
840.111 |
2 |
Палец шаровой |
| 11 |
840.111 |
2 |
Рычаг привода |
| 12 |
201422-П29 |
2 |
Болт |
| 13 |
252134-П2 |
2 |
Шайба |
| 14 |
312328-П29 |
2 |
Шайба |
| 15 |
840.111 |
2 |
Втулка |
| 16 |
842.111 |
1 |
Кронштейн вала привода правый |
| 17 |
842.111 |
1 |
Вал привода |
| 18 |
45 9824 6556 |
2 |
Шпонка |
| 19 |
201460-П29 |
4 |
Болт |
| 20 |
842.111 |
1 |
Кронштейн вала привода левый |

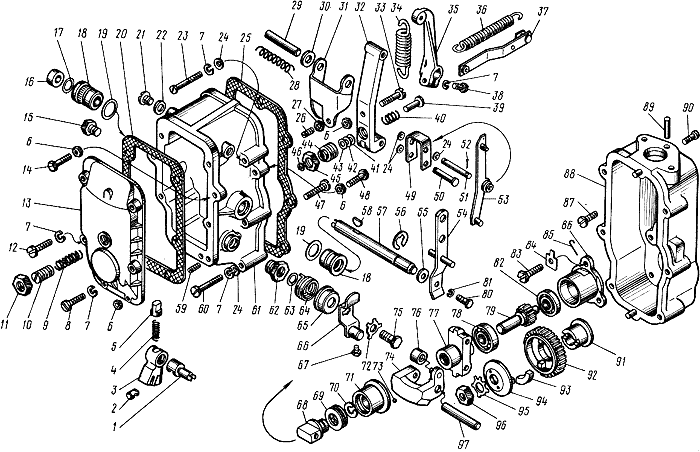

Регулятор частоты вращения двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1110136-Б |
1 |
Ось кулисы |
| 2 |
60.111 |
1 |
Ползун кулисы |
| 3 |
60.111 |
1 |
Кулиса |
| 4 |
236-1110374-Б |
1 |
Пружина фиксатора |
| 5 |
236-1110372-Б |
1 |
Фуксатор кулисы |
| 6 |
250508-П29 |
4 |
Гайка |
| 7 |
252154-П29 |
12 |
Шайба |
| 8 |
310611-П29 |
3 |
Винт |
| 9 |
236-1110490 |
1 |
Пружина буферная |
| 10 |
236-1110492 |
1 |
Корпус буферной пружины |
| 11 |
311511-П15 |
1 |
Контргайка |
| 12 |
236Т-1110500 |
2 |
Винт |
| 13 |
236-1110498-А2 |
1 |
Крышка смотрового люка |
| 14 |
852002-П29 |
1 |
Болт регулировочный |
| 15 |
852880-П |
1 |
Пробка |
| 16 |
313955-П29 |
1 |
Заглушка |
| 17 |
236-1110482 |
1 |
Кольцо уплотнительное |
| 18 |
236-1110476-Б |
2 |
Втулка вала |
| 19 |
236-1110479 |
2 |
Кольцо втулки уплотнительное |
| 20 |
236-1110499-А3 |
1 |
Прокладка крышки смотрового люка |
| 21 |
852369-П29 |
2 |
Винт-заглушка |
| 22 |
312446-П |
2 |
Шайба |
| 23 |
310612-П29 |
1 |
Винт |
| 24 |
312370-П29 |
9 |
Шайба |
| 25 |
236-1110154-А |
1 |
Прокладка крышки регулятора |
| 26 |
242519-П15 |
1 |
Винт регулировочный |
| 27 |
250511-П15 |
1 |
Гайка |
| 28 |
236-1110089 |
1 |
Пружина компенсационная |
| 29 |
236-1110088 |
1 |
Ось рычагов |
| 30 |
312700-П15 |
1 |
Шайба |
| 31 |
236-1110080 |
1 |
Рычаг двуплечий |
| 32 |
238НБ-1110406-А2 |
1 |
Рычаг регулятора |
| 33 |
852350-П15 |
1 |
Винт регулировочный |
| 34 |
42.111 |
1 |
Пружина регулятора |
| 35 |
236-1110466-А |
1 |
Рычаг пружины |
| 36 |
42.111 |
1 |
Пружина рычага |
| 37 |
42.111 |
1 |
Тяга |
| 38 |
201418-П15 |
1 |
Болт |
| 39 |
236-1110412 |
1 |
Корректор |
| 40 |
236-1110414 |
1 |
Пружина корректора |
| 41 |
236-1110141 |
2 |
Шайба регулировочная |
| 42 |
236-1110140 |
2 |
Шайба регулировочная |
| 43 |
312652-П15 |
4 |
Шайба регулировочная |
| 44 |
236-1110416 |
1 |
Корпус пружины корректора |
| 45 |
311512-П15 |
1 |
Контргайка |
| 46 |
236-1110418 |
1 |
Кольцо пружинное упорное |
| 47 |
852357-П29 |
1 |
Винт регулировочный |
| 48 |
310142-П29 |
1 |
Болт регулировочный |
| 49 |
236-1110433 |
1 |
Серьга регулятора |
| 50 |
317849-П15 |
1 |
Палец |
| 51 |
236-1110066 |
1 |
Ось упорной пяты |
| 52 |
258012-П15 |
4 |
Шплинт разводной |
| 53 |
236-1110443-Б |
1 |
Рычаг рейки в сб |
| 54 |
236-1110151 |
1 |
Рычаг управления регулятором |
| 55 |
312347-П15 |
1 |
Шайба |
| 56 |
236-1110471 |
1 |
Кольцо пружинное упорное |
| 57 |
236-1110467 |
1 |
Вал рычага пружины |
| 58 |
45 9823 0259 |
1 |
Шпонка сегментная |
| 59 |
236-1110200 |
1 |
Винт регулировочный |
| 60 |
222539-П29 |
5 |
Винт |
| 61 |
60.111 |
1 |
Крышка регулятора |
| 62 |
236-1110134-Б |
1 |
Ввертыш оси кулисы |
| 63 |
236-1110394 |
1 |
Кольцо уплотнительное |
| 64 |
236-1110396 |
1 |
Пружина возвратная |
| 65 |
236-1110398 |
1 |
Крышка пружины |
| 66 |
42.111 |
1 |
Рычаг останова в сб |
| 67 |
852006-П29 |
1 |
Болт |
| 68 |
236-1110065-Б |
1 |
Пята упорная |
| 69 |
8102 |
1 |
Подшипник муфты грузов |
| 70 |
236-1110067 |
1 |
Кольцо пружинное |
| 71 |
60.111 |
1 |
Муфта грузов |
| 72 |
236-1110262 |
1 |
Шайба скобы кулисы |
| 73 |
236-1110064 |
27 |
Шарик |
| 74 |
42.111 |
2 |
Груз регулятора |
| 75 |
201416-П29 |
1 |
Болт |
| 76 |
236-1110532 |
2 |
Ролик груза |
| |
42.111 |
1 |
Державка грузов со стаканом в сб |
| 77 |
42.111 |
1 |
Державка грузов |
| 78 |
202 |
1 |
Шарикоподшипник |
| 79 |
236-1110051-В |
1 |
Валик державки грузов |
| 80 |
201418-П29 |
1 |
Болт |
| 81 |
202134-П29 |
1 |
Шайба |
| 82 |
200 |
1 |
Шарикоподшипник |
| 83 |
310140-П15 |
3 |
Болт |
| 84 |
312529-П15 |
3 |
Шайба |
| 85 |
236.111 |
1 |
Стопор пружинный |
| 86 |
236.1110558-В |
1 |
Стакан подшипников |
| 87 |
311200-П29 |
3 |
Винт |
| 88 |
423.111 |
1 |
Корпус регулятора |
| 89 |
258639-П15 |
3 |
Штифт |
| 90 |
260003-П15 |
1 |
Палец |
| 91 |
236-1110518-Б |
1 |
Втулка ведущей шестерни |
| 92 |
236-1110516-Б2 |
1 |
Шестерня ведущая |
| 93 |
236-1110517-Б2 |
4 |
Сухарь шестерни |
| 94 |
236-1110521 |
1 |
Фланец втулки |
| 95 |
312556-П15 |
1 |
Шайба стопорная |
| 96 |
250634-П15 |
1 |
Гайка |
| 97 |
236-1110049 |
2 |
Ось груза регулятора |

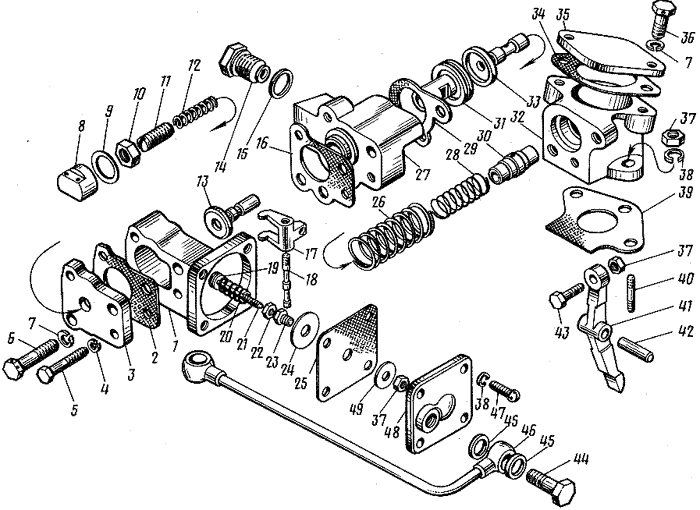

Корректор подачи топлива по наддуву двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
423.1110860-20 |
1 |
Корректор подачи топлива в сб |
| 1 |
423.1110880-10 |
1 |
Корпус мембраны |
| 2 |
421.111 |
1 |
Прокладка крышки |
| 3 |
423.111 |
1 |
Крышка |
| 4 |
252134-П29 |
2 |
Шайба |
| 5 |
852011-П15 |
2 |
Болт |
| 6 |
310048-П29 |
2 |
Болт |
| 7 |
252135-П2 |
4 |
Шайба |
| 8 |
421.111 |
1 |
Колпачок корпуса |
| 9 |
312327-П |
1 |
Прокладка |
| 10 |
311448-П15 |
1 |
Гайка |
| 11 |
421.1110828-10 |
1 |
Корпус пружины |
| 12 |
421.1110826-20 |
1 |
Пружина корректора |
| 13 |
421.1110786-10 |
1 |
Золотник |
| 14 |
42.1112 |
1 |
Ввертыш |
| 15 |
852619-П |
1 |
Шайба |
| 16 |
421.111 |
1 |
Прокладка |
| 17 |
421.111 |
1 |
Рычаг корректора |
| 18 |
421.111 |
1 |
Ось рычага |
| 19 |
318-85418 |
4 |
Шайба |
| 20 |
421.111 |
1 |
Пружина мембраны |
| 21 |
421.111 |
1 |
Шток мембраны |
| 22 |
318-85283 |
1 |
Гайка |
| 23 |
421.111 |
1 |
Втулка штока |
| 24 |
421.111 |
1 |
Фланец |
| 25 |
421.1110878-01 |
1 |
Мембрана |
| 26 |
421.111 |
1 |
Пружина поршня |
| 27 |
423.111 |
1 |
Корпус корректора |
| 28 |
423.111 |
1 |
Пружина гильзы |
| 29 |
421.111 |
1 |
Прокладка |
| 30 |
423.111 |
1 |
Гильза упора |
| 31 |
421.111 |
1 |
Поршень корректора |
| 32 |
423.111 |
1 |
Проставка |
| 33 |
423.1110925-10 |
1 |
Упор |
| 34 |
236-1014272 |
1 |
Прокладка |
| 35 |
423.111 |
1 |
Фланец |
| 36 |
852010-П29 |
2 |
Болт |
| 37 |
250508-П29 |
2 |
Гайка |
| 38 |
252154-П29 |
6 |
Шайба |
| 39 |
423.111 |
1 |
Прокладка |
| 40 |
216504-П29 |
2 |
Шпилька |
| 41 |
423.1110927-10 |
1 |
Рычаг корректора |
| 42 |
852753-П |
1 |
Штифт |
| 43 |
310062-П29 |
1 |
Болт |
| 44 |
310122-П2 |
2 |
Болт |
| 45 |
312482-П34 |
4 |
Шайба |
| 46 |
8421.11 |
1 |
Труба подвода воздуха |
| 47 |
310611-П29 |
4 |
Винт |
| 48 |
421.111 |
1 |
Крышка мембраны |
| 49 |
312325-П15 |
1 |
Шайба |

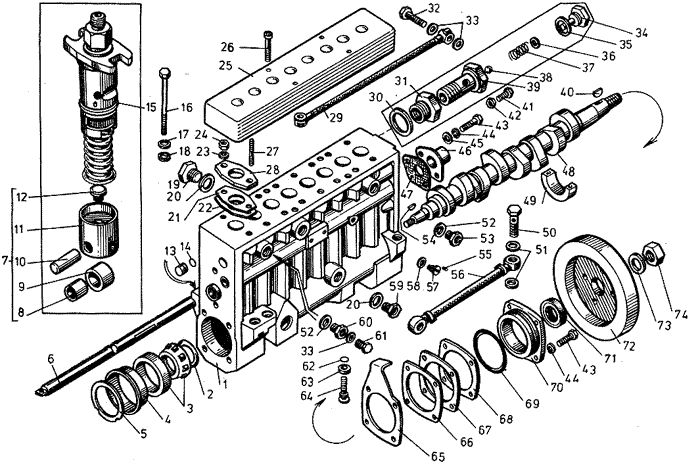

Топливный насос высокого давления двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
424.111 |
1 |
ТНВД в сборе |
| 1 |
42.1111 |
1 |
Корпус насоса с втулками |
| 2 |
42.1111 |
2 |
Шайба подшипника дистанционная |
| 3 |
6-7506НА |
2 |
Подшипник кулачкового вала |
| 4 |
42.1111 |
1 |
Втулка подшипника |
| 5 |
42.1111 |
1 |
Кольцо упорное |
| 6 |
42.1111 |
1 |
Рейка насоса |
| 7 |
42.1111110-20 |
8 |
Толкатель плунжера в сб |
| 8 |
42.1111 |
8 |
Втулка ролика |
| 9 |
42.1111 |
8 |
Ролик толкателя |
| 10 |
42.1111 |
8 |
Ось ролика |
| 11 |
42.1111 |
8 |
Толкатель с сухарем |
| 12 |
42.1111 |
8 |
Пята толкателя |
| 13 |
42.1111 |
1 |
Пробка толкательного канала |
| 14 |
240Н-1011449 |
1 |
Кольцо уплотнительное |
| 15 |
421.1111039-30 |
8 |
Секция топливного насоса в сб |
| 16 |
200463-П29 |
4 |
Болт |
| 17 |
252136-П2 |
4 |
Шайба |
| 18 |
312355-П29 |
4 |
Шайба |
| 19 |
316186-П29 |
1 |
Пробка |
| 20 |
312768-П |
3 |
Прокладка |
| 21 |
42.1111 |
64 |
Прокладка регулировочная |
| 22 |
42.1111 |
32 |
Прокладка регулировочная |
| 23 |
252156-п29 |
16 |
Шайба |
| 24 |
250517-П29 |
16 |
Гайка |
| 25 |
42.1111 |
1 |
Крышка защитная |
| 26 |
42.1111 |
4 |
Винт крепления крышки |
| 27 |
45 9536 1057 |
16 |
Шпилька |
| 28 |
42.1111 |
8 |
Фланец нажимной |
| 29 |
8421.1111538-01 |
1 |
Трубка подвода масла в сб |
| 30 |
312630-П |
1 |
Шайба |
| 31 |
42.1111 |
1 |
Ввертыш экранированный |
| 32 |
300122-П29 |
2 |
Болт |
| 33 |
312482-П |
5 |
Шайба |
| 34 |
33.1111 |
1 |
Пробка клапана |
| 35 |
1/02844/60(ваз) |
1 |
Прокладка |
| 36 |
870617-П |
3 |
Шайба регулировочная |
| 37 |
33.1111289-10 |
1 |
Пружина клапана |
| 38 |
33.1111 |
1 |
Шарик |
| 39 |
33.1111 |
1 |
Корпус клапана |
| 40 |
45 9824 5266 |
1 |
Шпонка сегментная |
| 41 |
201420-П15 |
1 |
Болт |
| 42 |
250608-П15 |
1 |
Гайка |
| 43 |
201458-П29 |
6 |
Болт |
| 44 |
252135-П29 |
6 |
Шайба |
| 45 |
312700-П29 |
2 |
Шайба |
| 46 |
42.1111 |
|
Крышка рейки |
| 47 |
421.111 |
1 |
Прокладка |
| 48 |
42.1111 |
1 |
Вал кулачковый |
| 49 |
42.1111 |
2 |
Опора кулачкового вала |
| 50 |
310264-П29 |
2 |
Болт |
| 51 |
201-1015624 |
4 |
Прокладка |
| 52 |
852619-П |
2 |
Шайба |
| 53 |
42.1112 |
1 |
Ввертыш |
| 54 |
314019-П |
1 |
Шпонка |
| 55 |
236-1111154-А |
1 |
Стопор винта |
| 56 |
842.111 |
1 |
Трубка отвода масла в сб |
| 57 |
33.1106 |
1 |
Винт стопорный |
| 58 |
312753-П |
1 |
Прокладка |
| 59 |
316617-П29 |
2 |
Ввертыш |
| 60 |
316619-П29 |
1 |
Ввертыш |
| 61 |
852882-П29 |
1 |
Пробка спуска воздуха |
| 62 |
25 3111 3015 |
4 |
Кольцо 007-010-19-2-2 |
| 63 |
42.1111 |
4 |
Колпачок |
| 64 |
42.1111 |
4 |
Болт опоры кулачкового вала |
| 65 |
42.1111 |
1 |
Указатель начала подачи топлива |
| 66 |
42.1111 |
1 |
Прокладка регулировочная |
| 67 |
42.1111 |
7 |
Прокладка регулировочная |
| 68 |
42.1111 |
3 |
Прокладка регулировочная |
| 69 |
25 3111 2181 |
1 |
Кольцо 068-074-36-2-1 |
| 70 |
42.1111072-10 |
1 |
Крышка подшипника |
| 71 |
840.1029438-01 |
1 |
Манжета |
| 72 |
42.1111332-10 |
1 |
Маховик топливного насоса |
| 73 |
252161-П29 |
1 |
Шайба |
| 74 |
250565-П29 |
1 |
Гайка |
Секция ТНВД двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
421.111 |
8 |
Клапан нагнетательный в сб |
| 2 |
421.111 |
8 |
Седло клапана |
| 3 |
421.111 |
8 |
Клапан нагнетательный |
| 4 |
42.1111 |
16 |
Упор пружины клапана |
| 5 |
42.1111 |
32 |
Прокладка регулировочная |
| 6 |
42.1111 |
32 |
Прокладка регулировочная |
| 7 |
42.1111 |
8 |
Пружина клапана |
| 8 |
42.1111 |
8 |
Прокладка уплотнительная |
| 9 |
33.1112 |
8 |
Кольцо уплотнительное |
| 10 |
42.1111 |
8 |
Штуцер топливный высокого давления |
| 11 |
421.1111150-30 |
8 |
Пара плунжерная |
| 12 |
42.1111 |
8 |
Корпус секции в сб |
| 13 |
42.1111 |
24 |
Кольцо уплотнительное |
| 14 |
25 3111 2069 |
16 |
Кольцо 021-025-25-2-1 |
| 15 |
42.1111 |
8 |
Тарелка пружины толкателя нижняя |
| 16 |
42.1111 |
8 |
Пружина толкателя плунжера |
| 17 |
42.1111 |
8 |
Тарелка пружины толкателя верхняя |
| 18 |
42.1111 |
8 |
Кольцо пружинное |
| 19 |
42.1111 |
8 |
Втулка поворотная |

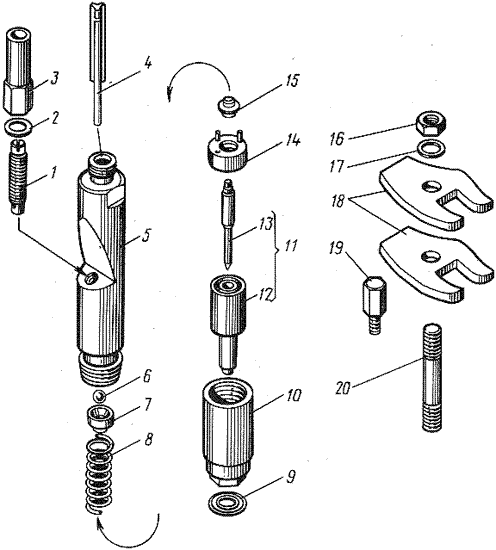

Форсунка двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
181.1112010-10 |
8 |
Форсунка |
| 1 |
18.1112 |
8 |
Винт регулиров |
| 2 |
312753-П |
8 |
Прокладка |
| 3 |
852507-П15 |
8 |
Гайка |
| 4 |
18.1112 |
8 |
Стержень фильтра форсунки |
| 5 |
18.1112 |
8 |
Корпус |
| 6 |
33.1111 |
8 |
Шарик |
| 7 |
18.1112 |
8 |
Тарелка пружины |
| 8 |
33.1112 |
8 |
Пружина |
| 9 |
312471-П |
8 |
Шайба уплотнительная |
| 10 |
33.1112 |
8 |
Гайка распылителя |
| 11 |
181.111 |
8 |
Распылитель в сборе |
| 12 |
181.111 |
8 |
Корпус |
| 13 |
236-111214-А |
8 |
Игла распылителя |
| 14 |
18.1112 |
8 |
Проставка |
| 15 |
18.1112 |
8 |
Штанга форсунки |
| 16 |
311900-П2 |
8 |
Гайка |
| 17 |
312695-П15 |
8 |
Шайба |
| 18 |
840.111 |
16 |
Скоба форсунки |
| 19 |
840.111 |
8 |
Опора скобы |
| 20 |
310468-П2 |
8 |
Шпилька |
Впускной коллектор двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
8424.11 |
1 |
Коллектор впускной левый в сб |
| 2 |
842.112 |
2 |
Прокладка патрубка |
| 3 |
201.102 |
2 |
Прокладка ввертыша |
| 4 |
842.1115012-10 |
1 |
Коллектор впускной правый в сб |
| 5 |
252006-П29 |
20 |
Шайба |
| 6 |
201680-П29 |
2 |
Болт |
| 7 |
842.1115032-20 |
1 |
Патрубок соединительный |
| 8 |
201687-П29 |
4 |
Болт |
| 9 |
316105-П29 |
1 |
Пробка |
| 10 |
25 3111 2299 |
2 |
Кольцо 108-115-46-2-1 |
| 11 |
8423.1115338-10 |
1 |
Втулка |
| 12 |
8423.1115342-10 |
1 |
Чехол защитный |
| 13 |
840.112 |
8 |
Прокладка |
| 14 |
45 9328 1097 |
14 |
Болт |

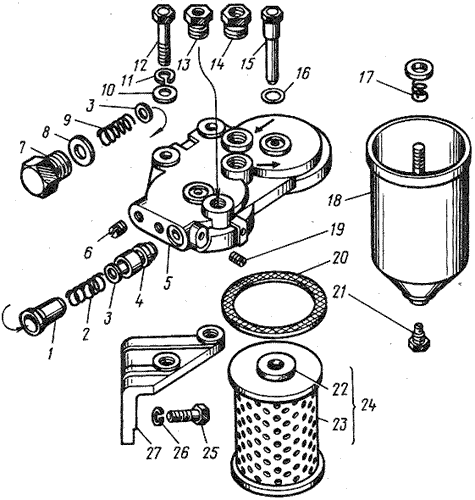

Фильтр тонкой очистки топлива двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.112 |
1 |
Фильтрп тонкой очистки топлива в сборе |
| |
840.111 |
1 |
Корпус фильтра в сб |
| 1 |
840.112 |
1 |
Гильза перепускного клапана |
| 2 |
840.112 |
1 |
Пружина клапана термостата |
| 3 |
312699-П2 |
4 |
Шайба |
| 4 |
840.112 |
1 |
Клапан перепускной |
| 5 |
840.112 |
1 |
Корпус фильтра |
| 6 |
316198-П29 |
2 |
Пробка |
| 7 |
316108-П29 |
1 |
Пробка |
| 8 |
312367-П |
1 |
Шайба |
| 9 |
840.112 |
1 |
Пружина перепускного клапана |
| 10 |
252007-П29 |
2 |
Шайба |
| 11 |
252137-П2 |
2 |
Шайба |
| 12 |
201573-П29 |
2 |
Болт |
| 13 |
316622-П29 |
2 |
Ввертыш |
| 14 |
316615-П29 |
2 |
Ввертыш |
| 15 |
840.112 |
2 |
Болт |
| 16 |
312326-П |
2 |
Шайба |
| 17 |
840.112 |
2 |
Пружина фильтра |
| 18 |
840.112 |
2 |
Колпак фильтра |
| 19 |
45 9931 1201 |
2 |
Пробка |
| 20 |
840.112 |
2 |
Прокладка колпака |
| 21 |
840.112 |
2 |
Пробка сливная |
| 22 |
840.112 |
4 |
Прокладка элемента |
| 23 |
840.1117040-01 |
2 |
Элемент фильтрующий |
| 24 |
840.1117035-01 |
2 |
Элемент в упаковке |
| 25 |
310213-П29 |
3 |
Болт |
| 26 |
252136-П2 |
3 |
Шайба |
| 27 |
841.112 |
1 |
Кронштейн |
Турбокомпрессор двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
К36-4070/2222 |
1 |
Турбокомпрессор в сборе |
| 1 |
611 103 0870 |
3 |
Винт |
| 2 |
399 6723 015 |
1 |
Крышка корпуса |
| 3 |
611 740 5084 |
3 |
Шайба |
| 4 |
399 6723 020 |
1 |
Корпус компрессора |
| 5 |
399 2662 002 |
1 |
Гайка |
| 6 |
399 2902 011 |
1 |
Колесо компрессора |
| 7 |
399 3100 022 |
4 |
Кольцо пружинное |
| 8 |
399 2102 012 |
1 |
Тепловой экран |
| 9 |
399 2331 002 |
2 |
Втулка подшипника |
| 10 |
399 3401 002 |
4 |
Кольцо стопорное |
| 11 |
399 6861 002 |
1 |
Корпус подшипников |
| 12 |
399 2100 050 |
1 |
Маслоотражатель |
| 13 |
399 2000 900 |
1 |
Втулка распорная |
| 14 |
399 3231 002 |
1 |
Фланец упорный |
| 15 |
399 2002 012 |
2 |
Кольцо упорное |
| 16 |
399 4801 003 |
1 |
Экран маслосбрасывающий |
| 17 |
399 2430 012 |
1 |
Втулка уплотнительная |
| 18 |
399 2200 000 |
4 |
Винт |
| 19 |
399 2001 005 |
4 |
Шайба |
| 20 |
399 4500 012 |
1 |
Кольцо уплотнительное |
| 21 |
399 2134 002 |
1 |
Крышка корпуса подшипников |
| 22 |
399 3101 012 |
4 |
Пластина упорная |
| 23 |
611 740 5082 |
8 |
Шайба |
| 24 |
611 103 6183 |
8 |
Болт |
| 25 |
399 1122 004 |
1 |
Ротор |
| 26 |
201684-П29 |
4 |
Болт |
| 27 |
312300-П2 |
4 |
Шайба |
| 28 |
250517-П29 |
4 |
Гайка |
| 29 |
611 103 0873 |
6 |
Болт |
| 30 |
399 40001 022 |
3 |
Пластина упорная |
| 31 |
399 3201 022 |
3 |
Пластина упорная |
| 32 |
238Ф-1118158 |
1 |
Прокладка |
| 33 |
399 6923 511 |
1 |
Корпус турбины |
| 34 |
310437-П |
6 |
Шпилька |

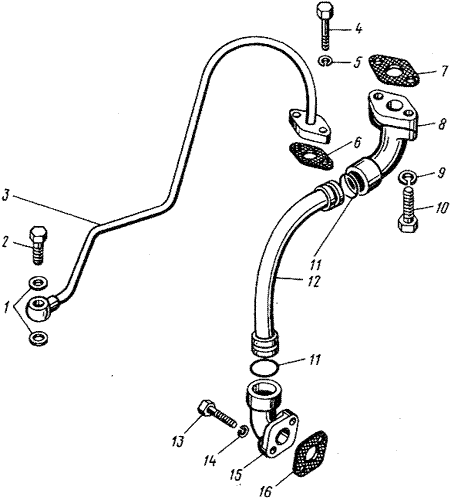

Трубки подвода и отвода масла турбокомпрессора двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
201-1015624 |
2 |
Прокладка |
| 2 |
310264-П29 |
1 |
Болт |
| 3 |
8421.11 |
1 |
Трубка подвода масла |
| 4 |
201497-П29 |
2 |
Болт |
| 5 |
252136-П2 |
2 |
Шайба |
| 6 |
238Ф-1118225 |
1 |
Прокладка |
| 7 |
238Ф-1118322 |
1 |
Прокладка |
| 8 |
8421.11 |
1 |
Патрубок слива верхний |
| 9 |
252136-П2 |
2 |
Шайба |
| 10 |
200320-П29 |
2 |
Болт |
| 11 |
25 3111 6149 |
2 |
Кольцо 030-036-2-5 |
| 12 |
8421.11 |
1 |
Труба слива масла |
| 13 |
200270-П29 |
2 |
Болт |
| 14 |
252155-П2 |
2 |
Шайба |
| 15 |
8421.11 |
1 |
Патрубок сливной нижний |
| 16 |
8423.11 |
1 |
Прокладка |

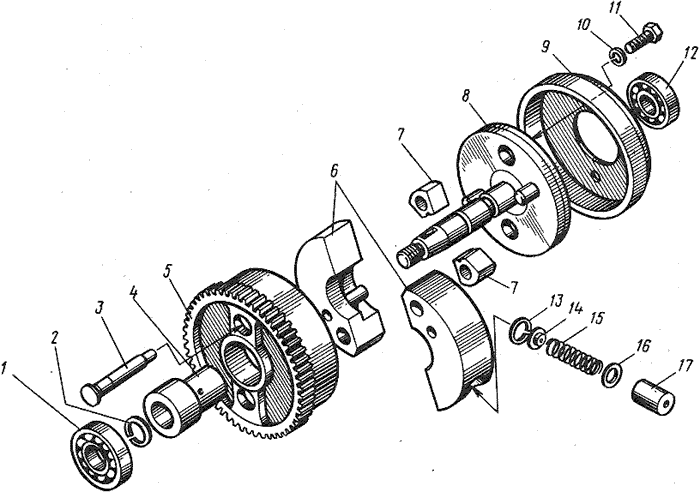

Муфта опережения впрыскивания топлива двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
842.1121010-10 |
1 |
Муфта опережения впрыскивания |
| 1 |
6-306К5 |
1 |
Подшипник |
| 2 |
840.112 |
1 |
Кольцо |
| 3 |
840.112 |
2 |
Ось груза |
| 4 |
840.112 |
1 |
Втулка |
| 5 |
840.103 |
1 |
Шестерня ведомая |
| 6 |
840.112 |
2 |
Груз муфты с пальцем |
| 7 |
840.112 |
2 |
Проставка груза |
| 8 |
842.1121028-10 |
1 |
вал ведомый |
| 9 |
840.112 |
1 |
Корпус муфты |
| 10 |
252156-П29 |
2 |
Шайба |
| 11 |
201672-П2 |
2 |
болт |
| 12 |
6-305 |
1 |
Подшипник |
| 13 |
840.112 |
2 |
Кольцо |
| 14 |
312331-П15 |
2 |
Шайба упорная |
| 15 |
840.112 |
2 |
Пружина муфты |
| 16 |
312694-П15 |
8 |
Шайба регулировочная |
| 17 |
840.1121062-01 |
2 |
Стакан пружины |

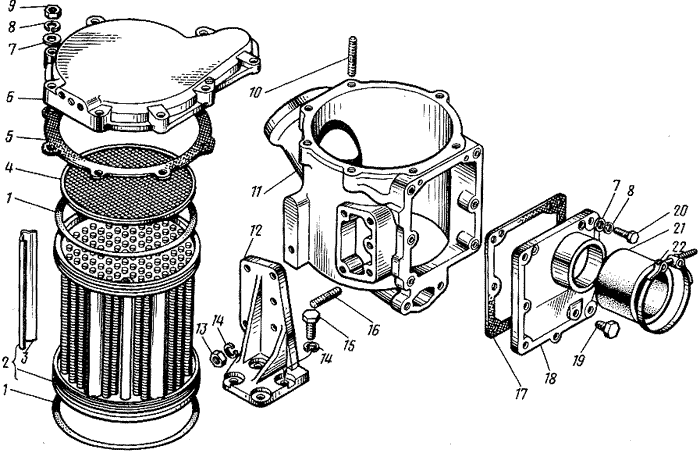

Охладитель наадувочного воздуха двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8424.12 |
1 |
Охладитель наддувочного воздуха в сб |
| 1 |
25 3111 6319 |
2 |
Кольцо 180-190-46-2-5 |
| 2 |
8401.1170220-01 |
1 |
Элемент охлаждающий |
| 3 |
8401.1170254-10 |
4 |
Уплотнитель элемента |
| 4 |
8401.12 |
1 |
Сетка защитная |
| 5 |
8423.1170276-10 |
1 |
Прокладка крышки |
| 6 |
8423.1170270-20 |
1 |
Крышка охладителя |
| 7 |
252005-П29 |
13 |
Шайба |
| 8 |
252135-П2 |
13 |
Шайба |
| 9 |
250511-П29 |
7 |
Гайка |
| 10 |
216531-П29 |
7 |
Шпилька |
| 11 |
8423.1170210-20 |
1 |
Корпус охладителя |
| 12 |
8423.1170326-10 |
1 |
Кронштейн охладителя |
| 13 |
250517-П29 |
4 |
Гайка |
| 14 |
252136-П2 |
8 |
Шайба |
| 15 |
201678-П29 |
4 |
Болт |
| 16 |
216553-П29 |
4 |
Шпилька |
| 17 |
8423.1170298-10 |
1 |
Прокладка бочка |
| 18 |
8424.12 |
1 |
Бачок охладителя |
| 19 |
316121-П29 |
1 |
Пробка |
| 20 |
201460-П29 |
6 |
Болт |
| 21 |
238НБ-1115048-Б2 |
1 |
Рукав соединительный |
| 22 |
238Ф-1115138 |
2 |
Хомут стяжной в сб |

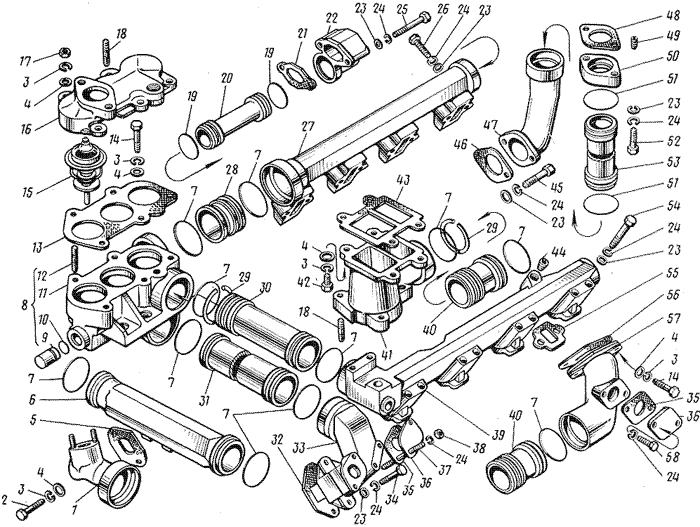

Трубы и термостаты системы охлаждения двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
842.1303168-10 |
1 |
Патрубок подводящий правого блока |
| 2 |
201684-П29 |
2 |
Болт |
| 3 |
252136-П2 |
15 |
Шайба |
| 4 |
252006-П29 |
15 |
Шайба |
| 5 |
841.13 |
1 |
Прокладка патрубка |
| 6 |
841.13 |
1 |
Труба отводящая водяного насоса |
| 7 |
25 3111 2267 |
8 |
Кольцо 052-060-46-2-1 |
| 8 |
841.13 |
1 |
Коробка водяная в сб |
| 9 |
840.1 |
1 |
Заглушка |
| 10 |
238Н-1723031 |
1 |
Кольцо уплотнительное |
| 11 |
841.13 |
1 |
Коробка водяная |
| 12 |
216559-П29 |
5 |
Шпилька |
| 13 |
841.13 |
1 |
Прокладка патрубка |
| 14 |
201680-П29 |
4 |
Болт |
| 15 |
ТС107-1306100-02 |
3 |
Термостат |
| 16 |
842.13 |
1 |
Патрубок водяной коробки |
| 17 |
250517-П29 |
5 |
Гайка |
| 18 |
216554-П29 |
5 |
Шпилька |
| 19 |
25 3111 2253 |
2 |
Кольцо 032-040-46-2-1 |
| 20 |
8423.1303296-10 |
1 |
Труба соединительная |
| 21 |
8423.13 |
1 |
Прокладка патрубка |
| 22 |
8423.13 |
1 |
Патрубок отводящий |
| 23 |
252005-П29 |
24 |
Шайба |
| 24 |
252135-П2 |
32 |
Шайба |
| 25 |
200272-П29 |
2 |
Болт |
| 26 |
201466-П29 |
1 |
Болт |
| 27 |
8423.1303104-10 |
1 |
Труба водяная правая |
| 28 |
840.13 |
1 |
Муфта соединительная |
| 29 |
840.13 |
1 |
Кольцо запорное |
| 30 |
841.13 |
1 |
Муфта соединительная |
| 31 |
841.13 |
1 |
Труба перепускная |
| 32 |
841.13 |
1 |
Прокладка патрубка |
| 33 |
841.13 |
1 |
Патрубок перепускной трубы |
| 34 |
201462-П29 |
2 |
Болт |
| 35 |
236-1011296 |
2 |
Прокладка |
| 36 |
240-1002402 |
2 |
Заглушка |
| 37 |
216527-П29 |
2 |
Шпилька |
| 38 |
250511-П29 |
2 |
Гайка |
| 39 |
842.1303105-10 |
1 |
Труба водяная левая |
| 40 |
840.13 |
2 |
Муфта соединительная |
| 41 |
8423.13 |
1 |
Патрубок подводящий водомасленного радиатора |
| 42 |
201682-П29 |
4 |
Болт |
| 43 |
841.13 |
1 |
Прокладка патрубка |
| 44 |
45 9931 1103 |
5 |
Пробка |
| 45 |
201468-П29 |
2 |
Болт |
| 46 |
8423.13 |
1 |
Прокладка патрубка |
| 47 |
8423.1303278-10 |
1 |
Патрубок подводящий охладителя |
| 48 |
8423.13 |
1 |
Прокладка патрубка |
| 49 |
316608-П29 |
2 |
Ввертыш |
| 50 |
8423.13 |
1 |
Патрубок охладителя |
| 51 |
25 3111 2262 |
2 |
Кольцо 044-052-46-2-1 |
| 52 |
201460-П29 |
2 |
Болт |
| 53 |
8423.1303284-10 |
1 |
Труба подводящая охладителя |
| 54 |
200270-П29 |
15 |
Болт |
| 55 |
840.13 |
8 |
Прокладка водяной трубы |
| 56 |
841.13 |
1 |
Прокладка патрубка |
| 57 |
841.13 |
1 |
Патрубок подводящий левого блока |
| 58 |
201458-П29 |
2 |
Болт |
Водяной насос двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8423.13 |
1 |
Насос водяной в сб |
| 1 |
8423.13 |
1 |
Шкив привода водяного насоса |
| 2 |
840.1004022-10 |
1 |
Кольцо Б52 |
| 3 |
1160304К |
2 |
Подшипник |
| 4 |
840.131 |
1 |
Валик водяного насоса |
| 5 |
840.131 |
1 |
Водосбрасыватель |
| 6 |
841.131 |
1 |
Корпус водяного насоса |
| 7 |
201575-П29 |
1 |
Болт |
| 8 |
252137-П2 |
3 |
Шайба |
| 9 |
840.131 |
1 |
Уплотнение торцевое |
| 10 |
841.131 |
1 |
Крыльчатка водяного насоса в сб |
| 11 |
840.131 |
1 |
Втулка крыльчатки водяного насоса |
| 12 |
841.131 |
1 |
Крыльчатка водяного насоса |
| 13 |
316193-П |
1 |
Пробка |
| 14 |
25 3111 2302 |
1 |
Кольцо 112-120-46-2-1 |
| 15 |
841.131 |
1 |
Крышка водяного насоса |
| 16 |
201573-П29 |
2 |
Болт |
Натяжное приспособление ремня водяного насоса двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
842.131 |
1 |
Натяжное устройство |
| 1 |
201420-П29 |
4 |
Болт |
| 2 |
252134-П2 |
4 |
Шайба |
| 3 |
252004-П29 |
4 |
Шайба |
| 4 |
841.131 |
1 |
Крышка шатуна натяжного устройства |
| 5 |
841.131 |
1 |
Прокладка крышки |
| 6 |
840.131 |
1 |
Кольцо |
| 7 |
303К2 |
2 |
Подшипник |
| 8 |
840.131 |
1 |
Маслоразбрызгиватель натяжного устройства |
| 9 |
841.131 |
1 |
Ось шкива натяжного устройства |
| 10 |
841.131 |
1 |
Шкив натяжного устройства |
| 11 |
240.131 |
1 |
Манжета шкива с пружиной |
| 12 |
842.131 |
1 |
Кронштейн натяжного устройства |
| 13 |
312696-П29 |
1 |
Шайба |
| 14 |
252136-П2 |
2 |
Шайба |
| 15 |
201682-П29 |
2 |
Болт |
| 16 |
841.131 |
1 |
Ремень |

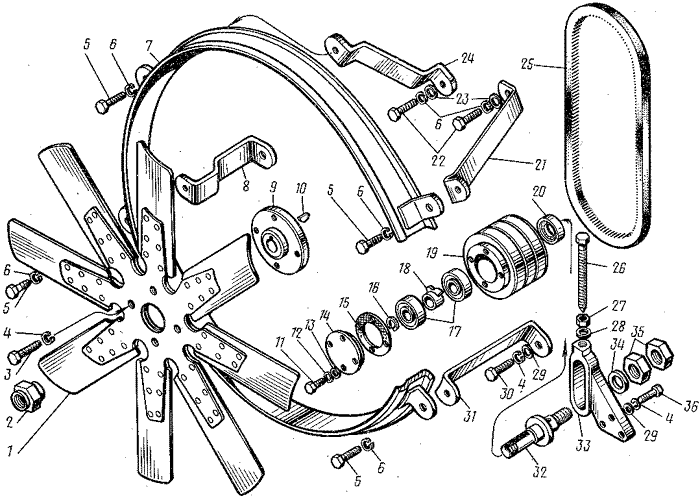

Вентилятор и кожух вентилятора двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
8423.13 |
1 |
Крыльчатка вентилятора в сб |
| 2 |
311908-П29 |
1 |
Гайка |
| 3 |
201676-П29 |
4 |
Болт |
| 4 |
252136-П2 |
8 |
Шайба |
| 5 |
201454-П29 |
4 |
Болт |
| 6 |
252135-П2 |
6 |
Шайба |
| 7 |
8423.13 |
1 |
Кожух вентилятора в сборе |
| 8 |
8423.13 |
1 |
Кронштейн кожуха правый нижний |
| 9 |
841.131 |
1 |
Ступица крыльчатки вентилятора |
| 10 |
45 9824 6263 |
1 |
Шпонка |
| 11 |
201420-П29 |
4 |
Болт |
| 12 |
252134-П2 |
4 |
Шайба |
| 13 |
252004-П29 |
4 |
Шайба |
| 14 |
841.131 |
1 |
Крышка шкива |
| 15 |
240Б-1308122 |
1 |
Прокладка крышки |
| 16 |
841.131 |
1 |
Кольцо |
| 17 |
304К |
2 |
Шарикоподшипник |
| 18 |
841.131 |
1 |
Маслоразбрасыватель в сб |
| 19 |
841.131 |
1 |
Шкив натяжного приспособления |
| 20 |
240-1307090 |
1 |
Манжета в сборе |
| 21 |
8423.13 |
1 |
Кронштейн кожуха левый верхний |
| 22 |
201458-П29 |
2 |
Болт |
| 23 |
252005-П29 |
2 |
Шайба |
| 24 |
8423.13 |
1 |
Кронштейн кожуха правый верхний |
| 25 |
240Б-1308020 |
3 |
Ремень зубчатый |
| |
841.131 |
1 |
Комплект ремней привода агрегатов |
| 26 |
310027-П29 |
1 |
Болт |
| 27 |
250515-П29 |
1 |
Гайка |
| 28 |
252137-П2 |
1 |
Шайба |
| 29 |
252006-П29 |
4 |
Шайба |
| 30 |
201678-П29 |
1 |
Болт |
| 31 |
841.131 |
1 |
Кронштейн кожуха вентилятора левый нижний |
| 32 |
841.131 |
1 |
Ось шкива |
| 33 |
841.131 |
1 |
Кронштейн натяжного приспособления |
| 34 |
312214-П29 |
1 |
Шайба установочная |
| 35 |
250659-П29 |
2 |
Гайка |
| 36 |
201688-П29 |
3 |
Болт |
| |
841.131 |
1 |
Приспосабление натяжное в сб |

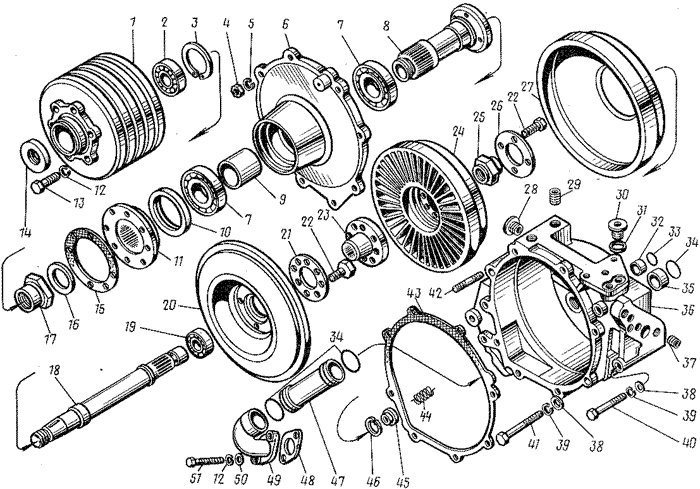

Гидромуфта привода вентилятора двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
84211.1 |
1 |
Гидромуфта привода вентилятора в сб |
| |
841.132 |
1 |
Ведущий и ведомый вал гидромуфты в сб |
| 1 |
84211.1 |
1 |
Шкив привода гидромуфты |
| 2 |
206А |
1 |
Подшипник |
| 3 |
236-1307081 |
1 |
Кольцо Б62 |
| 4 |
250517-П29 |
5 |
Гайка |
| 5 |
252136-П2 |
5 |
Шайба |
| 6 |
841.132 |
1 |
Корпус подшипников |
| 7 |
6-209А |
2 |
Подшипник |
| 8 |
841.132 |
1 |
Вал ведущий |
| 9 |
841.132 |
1 |
Втулка распорная |
| 10 |
841.132 |
1 |
Манжета в сб |
| 11 |
841.132 |
1 |
Ступица шкива |
| 12 |
252135-П2 |
8 |
Шайба |
| 13 |
201462-П29 |
6 |
Болт |
| 14 |
841.132 |
1 |
Манжета в сб |
| 15 |
841.132 |
1 |
Прокладка шкива |
| 16 |
312332-П2 |
1 |
Шайба |
| 17 |
311449-П29 |
1 |
Гайка |
| 18 |
841.132 |
1 |
Вал ведомый |
| 19 |
105 |
1 |
Подшипник |
| 20 |
841.132 |
1 |
Колесо ведущее |
| 21 |
841.132 |
1 |
Кольцо упорное |
| 22 |
310052-П |
8 |
Болт |
| 23 |
841.132 |
1 |
Ступица ведомого колеса |
| 24 |
841.132 |
1 |
Колесо ведомое |
| 25 |
311908-П29 |
1 |
Гайка |
| 26 |
841.132 |
1 |
Кольцо упорное |
| 27 |
841.132 |
1 |
Кожух вентилятора в сб |
| 28 |
316603-П29 |
3 |
Ввертыш |
| 29 |
316620-П29 |
2 |
Ввертыш |
| 30 |
316106-П29 |
2 |
Пробка |
| 31 |
312326-П |
2 |
Шайба |
| 32 |
841.132 |
2 |
Втулка маслоподводящего канала |
| 33 |
25 3111 6063 |
2 |
Кольцо 015-019-25-2-5 |
| 34 |
25 3111 6149 |
3 |
Кольцо 030-036-36-2-5 |
| 35 |
841.132 |
1 |
Втулка маслоотводящего канала |
| 36 |
841.132 |
1 |
Корпус-кронштейн |
| 37 |
316601-П29 |
3 |
Ввертыш |
| 38 |
252007-П29 |
1 |
Шайба |
| 39 |
252137-П2 |
4 |
Шайба |
| 40 |
200404-П29 |
1 |
Болт |
| 41 |
200412-П29 |
3 |
Болт |
| 42 |
216554-П29 |
5 |
Шпилька |
| 43 |
841.132 |
1 |
Прокладка |
| 44 |
841.132 |
1 |
Пружина |
| 45 |
841.132 |
1 |
Уплотнитель подвода масла |
| 46 |
841.132 |
1 |
Кольцо запорное |
| 47 |
841.132 |
1 |
Труба сливная |
| 48 |
201-1306075-А |
1 |
Прокладка |
| 49 |
841.132 |
1 |
Патрубок сливной нижний |
| 50 |
252005-П29 |
2 |
Шайба |
| 51 |
200270-П29 |
2 |
Болт |

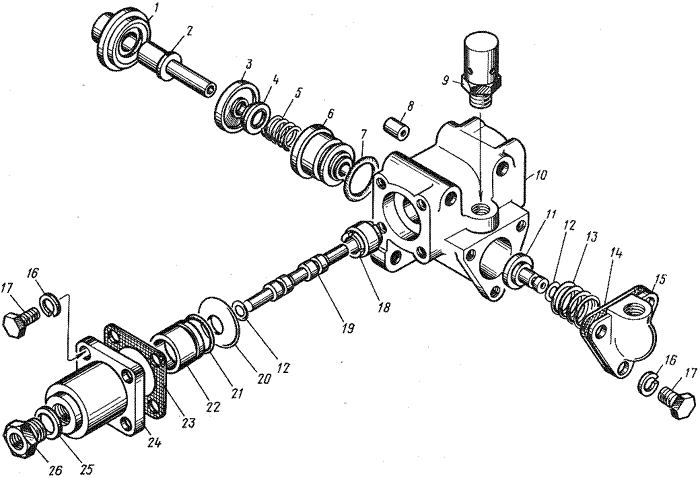

Включатель гидромуфты двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8423.1319010-10 |
1 |
Включатель гидромуфты |
| 1 |
842.132 |
1 |
Трубка отводящая |
| 2 |
8423.13 |
1 |
Прокладка уплотнительная |
| 3 |
312798-П |
7 |
Шайба |
| 4 |
ТС108-1306090-20 |
1 |
Элемент термосиловой |
| 5 |
8423.13 |
1 |
Гайка |
| 6 |
842.132 |
1 |
Прокладка |
| 7 |
310122-П29 |
4 |
Болт |
| 8 |
312482-П34 |
8 |
Шайба |
| 9 |
842.132 |
1 |
Трубка подводящая |
| 10 |
216526-П29 |
2 |
Шпилька крепления включателя гидромуфты |
| 11 |
842.132 |
1 |
Корпус включателя |
| 12 |
252135-П2 |
2 |
Шайба |
| 13 |
250511-П29 |
2 |
Гайка |
| 14 |
842.132 |
1 |
Золотник включателя |
| 15 |
842.132 |
1 |
Пружина возвратная |
| 16 |
25 3111 2661 |
1 |
Кольцо 014-020-36-1-1 |
| 17 |
201-1015466 |
2 |
Шарик |
| 18 |
842.132 |
1 |
Пружина |
| 19 |
842.132 |
1 |
Пробка переключения режимов |
| 20 |
841.132 |
1 |
Рычаг переключающий |
| 21 |
240Н-1118034-А |
1 |
Кольцо пружинное упорное |
Сцепление двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
151.16 |
1 |
Сцепление в сборе |
| 1 |
310054-П29 |
12 |
Болт |
| 2 |
15.1601 |
12 |
Втулка пластины |
| 3 |
15.1601 |
16 |
Пластина диска |
| 4 |
25С615-П29 |
4 |
Гайка |
| 5 |
252137-П2 |
4 |
Шайба |
| 6 |
15.1601 |
4 |
Шток диска |
| 7 |
15.1601 |
1 |
Диск сцепления опорный |
| 8 |
312208-П2 |
6 |
Шайба стопорная |
| 9 |
45 9348 1602 |
6 |
Болт |
| 10 |
258666-П29 |
2 |
Штифт |
| 11 |
15.1601 |
2 |
Штифт установочный |
| |
15.1601 |
2 |
Штифт установочный в сб |
| 12 |
316500-П |
2 |
Кольцо стопорное |
| 13 |
15.1601 |
1 |
Диск сцепления ведомый передний |
| 14 |
313017-П |
54 |
Заклепка |
| 15 |
161.16 |
2 |
Диск ведомый спластинами в сб |
| 16 |
15.1601 |
4 |
Накладка фрикционная |
| 17 |
313018-П |
36 |
Заклепка ступенчатая |
| 18 |
15.1601 |
4 |
Пружина среднего диска |
| 19 |
15.1601 |
1 |
Диск сцепления ведущий средний |
| 20 |
161.16 |
1 |
Диск сцепления ведомый в сб |
| 21 |
151.16 |
1 |
Диск нажимной с кожухом в сб |
| 22 |
15.1601 |
1 |
Диск нажимной |
| 23 |
15.1601 |
4 |
Петля пружины |
| 24 |
15.1601 |
4 |
Пружина |
| 25 |
15.1601 |
4 |
Рычаг переключающий |
| 26 |
15.1601 |
24 |
Кольцо С 14 |
| 27 |
15.1601 |
4 |
Ось рычага нажимного диска |
| 28 |
15.1601 |
200 |
Ролик |
| 29 |
15.1601 |
4 |
Ось вилки |
| 30 |
15.1601 |
8 |
Шайба упорная |
| 31 |
15.1601 |
4 |
Вилка рычага |
| 32 |
15.1601 |
4 |
Гайка регулировочная |
| 33 |
15.1601 |
4 |
Пластина стопорная |
| 34 |
15.1601 |
4 |
Пластина опорная |
| 35 |
252135-П2 |
8 |
Шайба |
| 36 |
201452-П29 |
8 |
Болт |
| 37 |
15.1601 |
4 |
Пластина стопорная |
| 38 |
201460-П29 |
8 |
Болт крепления пластин |
| 39 |
15.1601 |
16 |
Пластина |
| 40 |
252006-П2 |
4 |
Шайба |
| 41 |
257257-П2 |
4 |
Заклепка |
| 42 |
252595-П2 |
2 |
Заклепка |
| 42 |
252595-П2 |
6 |
Заклепка |
| 42 |
252598-П2 |
8 |
Заклепка |
| 42 |
252600-П2 |
8 |
Заклепка |
| 43 |
15.1601 |
12 |
Шайба подкладки |
| 44 |
15.1601 |
12 |
Подкладка |
| 45 |
15.1601 |
24 |
Шайба центрирующая |
| 46 |
151.16 |
12 |
Пружина нажимная наружная |
| 47 |
15.1601 |
12 |
Пружина нажимная внутренняя |
| 48 |
15.1601 |
1 |
Кожух сцепления |
| 49 |
252136-П2 |
14 |
Шайба |
| 50 |
45 9348 1561 |
12 |
Болт |
| 51 |
15.1601 |
4 |
Пластина балансировочная |
| 51 |
15.1601318-10 |
4 |
Пластина балансировочная |
| 51 |
15.1601318-20 |
8 |
Пластина балансировочная |
| 51 |
15.1601318-30 |
12 |
Пластина балансировочная |
| 52 |
15.1601 |
1 |
Кольцо упорное |
| 53 |
15.1601 |
4 |
Болт стяжной |
| 54 |
311441-П2 |
8 |
Гайка |
| 55 |
238.16 |
4 |
Кольцо штока среднего диска |
| 56 |
15.1601 |
4 |
Планка |
| 57 |
15.1601 |
4 |
Пластина стопорная |
| 58 |
250510-П29 |
8 |
Гайка |
| 59 |
15.1601 |
1 |
Шланг смазки подшипника |
| 60 |
15.1601 |
1 |
Муфта включения сцепления с подшипником |
| 61 |
15.1601 |
1 |
Стакан подшипника |
| 62 |
70-114 |
1 |
Подшипник |
| 63 |
15.1601 |
1 |
Шайба отражательная |
| 64 |
15.1601 |
1 |
Кольцо стопорное |
| 65 |
15.1601 |
1 |
Муфта выключения сцепления с пластинами в сб |
| 66 |
15.1601 |
1 |
Вилка выключениясцепления |
| 67 |
201682-П29 |
2 |
Болт |
| 68 |
15.1601 |
1 |
Вал вилки |
| 69 |
314048-П2 |
1 |
Шпонка сегментная |
| 70 |
15.1601 |
2 |
Стакан с подшипником вала и уплотнительными кольцами в сб |
| 71 |
25 3111 2151 |
4 |
Кольцо 032-038-36-2-1 |
| 72 |
15.1601 |
2 |
Стакан подшипника |
| 73 |
942/32 |
2 |
Подшипник |
| 74 |
15.1601 |
2 |
Обойма уплотнительного кольца |
| 75 |
45 9167 5005 |
2 |
Масленка |

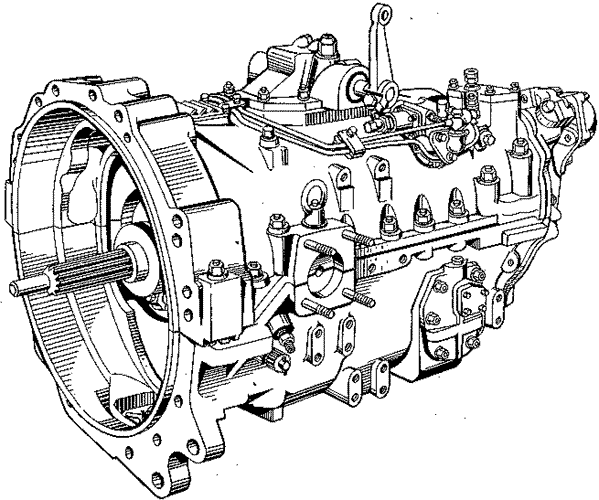

Коробка передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
202.1700025-01 |
1 |
Коробка передач в сб |
| |
202.1700045-01 |
1 |
Коробка передач с деталями выключения сцепления |
| |
202.1700050-01 |
1 |
Коробка передач в сб |

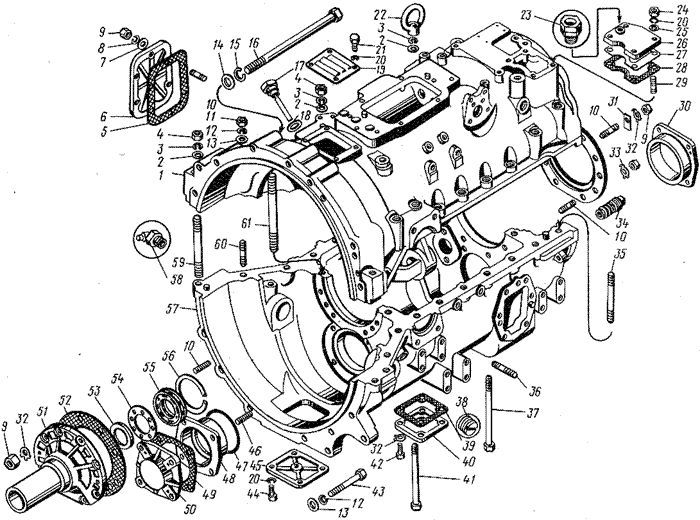

Картер коробки передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 53 |
201.17 |
1 |
Манжета |
| 54 |
201.17 |
1 |
Экран маслоотражательный |
| 55 |
201.17 |
1 |
Кольцо маслоотражательное |
| 56 |
201.17 |
1 |
Кольцо 2А 95 |
| 57 |
201.17 |
1 |
Картер,нижняя часть |
| 58 |
45 9167 5005 |
1 |
Масленка |
| 59 |
310453-П29 |
1 |
Шпилька |
| 60 |
310457-П29 |
10 |
Шпилька |
| 61 |
310456-П29 |
4 |
Шпилька |
| |
201.17 |
1 |
Картер |
| 1 |
201.17 |
1 |
Картер.верхняя часть |
| 2 |
252016-П2 |
15 |
Шайба |
| 3 |
252138-П2 |
14 |
Шайба |
| 4 |
45 9556 1062 |
12 |
Гайка |
| 5 |
200-1701021-А |
1 |
Прокладка |
| 6 |
236-1701020 |
1 |
Крышка люка отбора мощности |
| 7 |
252006-П2 |
6 |
Шайба |
| 8 |
252136-П2 |
6 |
Шайба |
| 9 |
250517-П29 |
31 |
Гайка |
| 10 |
216553-П29 |
27 |
Шпилька |
| 11 |
45 9556 1060 |
10 |
Гайка |
| 12 |
252137-П2 |
18 |
Шайба |
| 13 |
252007-П2 |
18 |
Шайба |
| 14 |
252017-П2 |
4 |
Шайба |
| 15 |
252139-П2 |
4 |
Шайба |
| 16 |
310021-П29 |
4 |
Болт |
| 17 |
201.17 |
1 |
Указатель уровня масла |
| 18 |
312678-П |
1 |
Прокладка |
| 19 |
15.1601 |
1 |
Крышка верхнего люка |
| 20 |
252135-П2 |
12 |
Шайба |
| 21 |
201454-П29 |
4 |
Болт верхнего люка |
| 22 |
201.17 |
2 |
Рым-гайка |
| 23 |
201.17 |
1 |
Сапун в сб |
| 24 |
250511-П29 |
4 |
Гайка |
| 25 |
252005-П29 |
4 |
Шайба |
| 26 |
201.17 |
1 |
Крышка люка верхнего картера |
| 27 |
201.17 |
1 |
Экран крышки |
| 28 |
201.17 |
1 |
Прокладка крышки |
| |
201.17 |
1 |
Крышка подшипника |
| 29 |
216527-П29 |
4 |
Шпилька |
| 30 |
201.17 |
1 |
Гнездо |
| 31 |
201.17 |
1 |
Планка |
| 32 |
312546-П2 |
29 |
Шайба |
| 33 |
201.17 |
1 |
Кольцо упорное |
| 34 |
201.17 |
1 |
Пробка |
| 35 |
310452-П29 |
6 |
Шпилька |
| 36 |
216666-П29 |
8 |
Шпилька |
| 37 |
45 9318 1175 |
1 |
Болт |
| 38 |
45 9932 1202 |
2 |
Пробка |
| 39 |
201.17 |
1 |
Прокладка |
| 40 |
201.17 |
1 |
Крышка люка |
| 41 |
45 9318 1172 |
2 |
Болт |
| 42 |
201678-П29 |
4 |
Болт |
| 43 |
45 9318 1137 |
8 |
Болт |
| 44 |
201458-П29 |
4 |
Болт нижнего люка |
| 45 |
15.1601 |
1 |
Крышка нижнего люка |
| 46 |
216559-П29 |
4 |
Шпилька |
| 47 |
236-1028246 |
1 |
Кольцо уплотнительное |
| 48 |
201.17 |
1 |
Гнездо |
| 49 |
201.17 |
1 |
Прокладка |
| 50 |
201.17 |
1 |
Крышка подшипника |
| 51 |
201.17 |
1 |
Крышка |
| 52 |
201.17 |
1 |
Прокладка |

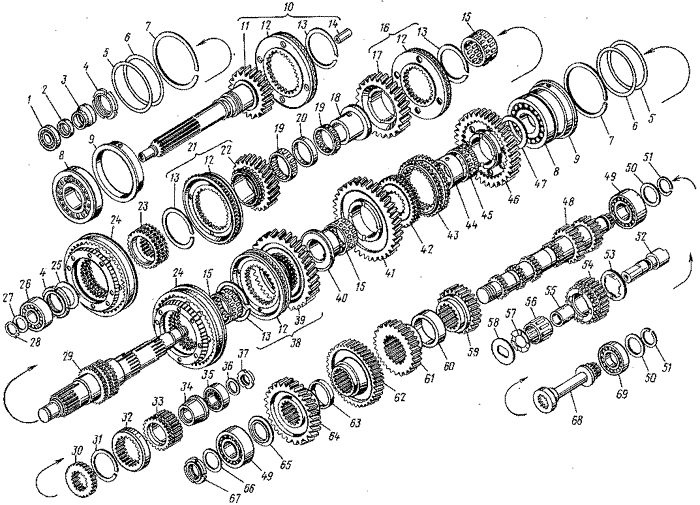

Валы и шестерни коробки передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
305 |
1 |
Подшипник |
| 2 |
240-1307090 |
1 |
Манжета |
| 3 |
236-1701478 |
1 |
Корпус манжеты |
| 4 |
311714-П2 |
2 |
Гайка |
| 5 |
201.17 |
4 |
Прокладка |
| 6 |
201.17 |
4 |
Прокладка |
| 7 |
238-1701034 |
2 |
Кольцо стопорное |
| 8 |
170413Л |
2 |
Подшипник |
| 9 |
201.17 |
2 |
Гнездо подшипника |
| 10 |
202.1701027-30 |
1 |
Вал первичный с маслоотводной трубкой в сб |
| 11 |
202.1701030-30 |
1 |
Вал первичный |
| 12 |
202.17 |
4 |
Муфта зубчатая |
| 13 |
202.17 |
4 |
Кольцо пружинное упорное |
| 14 |
236-1701043-Б |
1 |
Трубка маслоотводная |
| 15 |
664818Д |
3 |
Подшипник |
| 16 |
202.1701128-30 |
1 |
Шестерня третей передачи в сб |
| 17 |
202.1701131-30 |
1 |
Шестерня третей передачи |
| 18 |
202.17 |
1 |
Втулка |
| 19 |
46 2583 2398 |
2 |
Подшипник типа 664818Д |
| 20 |
202.17 |
1 |
Колдьцо промежуточное |
| 21 |
202.1701129-30 |
1 |
Шестерня пятой передачи в сб |
| 22 |
202.1701132-30 |
1 |
Шестерня пятой передачи |
| 23 |
202.17 |
1 |
Ступица каретки синхронизатора |
| 24 |
202.17 |
2 |
Синхронизатор |
| 25 |
312410-П2 |
1 |
Шайба |
| 26 |
492608М |
1 |
Подшипник |
| 27 |
201.17 |
1 |
Кольцо упорное |
| 28 |
236-1701067-А |
1 |
Кольцо Б40 |
| 29 |
202.17 |
1 |
Вал вторичный |
| 30 |
202.172 |
1 |
Муфта зубчатая |
| 31 |
201.172 |
1 |
Кольцо 2А92 |
| 32 |
202.172 |
1 |
Муфта соединительная |
| 33 |
202.172 |
1 |
Шестерня |
| 34 |
202.172 |
1 |
Втулка ограничительная |
| 35 |
12507КМ |
1 |
Подшипник |
| 36 |
312405-П15 |
1 |
Шайба |
| 37 |
311715-П2 |
1 |
Гайка |
| 38 |
202.17 |
1 |
Шестерня второй передачи в сб |
| 39 |
202.17 |
1 |
Шестерня второй передачи |
| 40 |
202.17 |
1 |
Втулка |
| 41 |
202.17 |
1 |
Шестерня первой передачи |
| 42 |
202.17 |
1 |
Ступица муфты |
| 43 |
202.17 |
1 |
Муфта |
| 44 |
202.17 |
1 |
Втулка |
| 45 |
664916Д |
1 |
Подшипник |
| 46 |
202.17 |
1 |
Шестерня заднего хода |
| 47 |
201.17 |
1 |
Шайба упорная |
| 48 |
202.17 |
1 |
Вал промежуточный |
| 49 |
92610К4М |
2 |
Подшипник |
| 50 |
201.17 |
2 |
Кольцо упорное |
| 51 |
841.103 |
2 |
Кольцо А50 |
| 52 |
201.17 |
1 |
Ось шестерни |
| 53 |
201.17 |
1 |
Шайба упорная |
| 54 |
202.17 |
1 |
Шестерня промежуточная |
| 55 |
201.17 |
1 |
Втулка |
| 56 |
264710 |
1 |
Подшипник |
| 57 |
201.17 |
1 |
Шайба ограничительная |
| 58 |
201.17 |
1 |
Шайба упорная правая |
| 59 |
202.17 |
1 |
Шестерня второй передачи |
| 60 |
202.17 |
1 |
Втулка распорная |
| 61 |
202.1701051-30 |
1 |
Шестерня третьей передачи |
| 62 |
202.1701053-30 |
1 |
Шестерня пятой передачи |
| 63 |
202.17 |
1 |
Втулка распорная |
| 64 |
202.1701056-30 |
1 |
Шестерня привода |
| 65 |
201.17 |
1 |
Кольцо упорное |
| 66 |
312403-П15 |
1 |
Шайба |
| 67 |
311712-П2 |
1 |
Гайка |
| 68 |
201-1721428 |
1 |
Вал отбора мощности |
| 69 |
211А |
1 |
Подшипник |

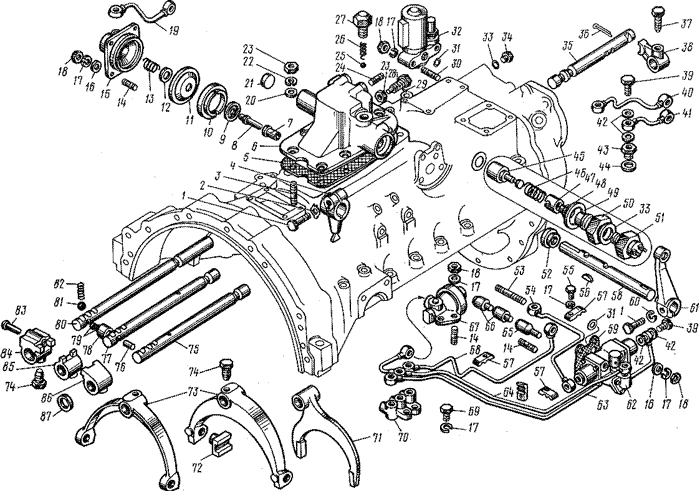

Механизм переключения передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310026-П29 |
2 |
Болт |
| 2 |
312213-П2 |
1 |
Шайба |
| 3 |
216556-П29 |
7 |
Шпилька |
| 4 |
201.17 |
1 |
Рычаг |
| 5 |
201.17 |
1 |
Прокладка |
| |
201.17 |
1 |
Корпус опоры рычагов дистанционного переключения передач со шпильками в сб |
| 6 |
201.17 |
1 |
Корпус опоры |
| 7 |
201.172 |
1 |
Втулка |
| 8 |
201.172 |
1 |
Толкатель |
| 9 |
201.172 |
1 |
Тарелка |
| 10 |
201.172 |
1 |
Седло |
| 11 |
201.172 |
1 |
Диафрагма |
| 12 |
201.172 |
1 |
Шайба |
| 13 |
201.172 |
1 |
Пружина |
| 14 |
216527-П29 |
8 |
Шпилька |
| 15 |
201.172 |
1 |
Корпус блокировочного устройства |
| 16 |
252005-П2 |
8 |
Шайба |
| 17 |
252135-П2 |
12 |
Шайба |
| 18 |
250511-П29 |
12 |
Гайка |
| 19 |
201.172 |
1 |
Воздухопровод |
| 20 |
252006-П2 |
7 |
Шайба |
| 21 |
313934-П |
1 |
Заглушка |
| 22 |
252136-П2 |
7 |
Шайба |
| 23 |
250517-П29 |
8 |
Гайка |
| 24 |
216523-П29 |
2 |
Шпилька |
| 25 |
236-1702100 |
1 |
Шарик |
| 26 |
236-1702106 |
1 |
Пружина |
| 27 |
236-1702235 |
1 |
Стакан пружины |
| 28 |
310042-П29 |
1 |
Болт |
| 29 |
316156-П |
1 |
Пробка |
| 30 |
216533-П29 |
2 |
Шпилька |
| 31 |
25 3111 2624 |
3 |
Кольцо 013-018-30-2-1 |
| 32 |
201.171 |
1 |
Клапан блокировки |
| 33 |
312333-П |
3 |
Шайба |
| 34 |
316172-П29 |
1 |
Пробка |
| 35 |
201.172 |
1 |
Шток |
| 36 |
258041-П29 |
1 |
Шплинт |
| 37 |
310030-П29 |
1 |
Болт |
| 38 |
201.172 |
1 |
Поводок |
| 39 |
310122-П2 |
15 |
Болт |
| 40 |
201.172 |
1 |
Воздухопровод |
| 41 |
201.172 |
1 |
Воздухопровод |
| 42 |
312434-П |
30 |
Прокладка |
| 43 |
238-1723280 |
6 |
Ввертыш |
| 44 |
312326-П |
6 |
Шайба |
| |
201.17 |
2 |
Толкатель включателя в сб |
| 45 |
201.17 |
2 |
Толкатель включателя |
| 46 |
210-1601097-Б |
2 |
Пружина |
| 47 |
201.17 |
2 |
Ограничитель пружины |
| 48 |
201.17 |
2 |
Сухарь ограничителя |
| 49 |
312768-П |
2 |
Прокладка |
| 50 |
316614-П2 |
2 |
Ввертыш |
| 51 |
45 7373 4942 |
2 |
Выключатель ВК 418А |
| 52 |
201.17 |
1 |
Манжета |
| 53 |
216539-П29 |
2 |
Шпилька |
| 54 |
201.172 |
1 |
Воздухопровод |
| 55 |
201462-П29 |
1 |
Болт |
| 56 |
45 9824 6265 |
2 |
Шпонка |
| 57 |
201.172 |
4 |
Скоба |
| 58 |
201.17 |
1 |
Валик |
| 59 |
201.172 |
1 |
Прокладка |
| 60 |
252137-П2 |
1 |
Шайба |
| 61 |
201.1702229-10 |
1 |
Рычаг валика |
| 62 |
201.172 |
1 |
Воздухораспределитель |
| 63 |
201.172 |
1 |
Воздухопровод |
| 64 |
201.172 |
1 |
Воздухопровод |
| 65 |
201.172 |
1 |
Сухарь |
| 66 |
201.172 |
2 |
Сухарь |
| 67 |
201.172 |
1 |
Клапан редукционный |
| 68 |
201.172 |
1 |
Воздухопровод |
| 69 |
201458-П29 |
2 |
Болт |
| 70 |
201.17 |
1 |
Колодка распределительная |
| 71 |
202.17 |
1 |
Вилка переключения |
| 72 |
202.17 |
4 |
Сухарь |
| 73 |
202.17 |
2 |
Вилка переключения |
| 74 |
201.17 |
6 |
Винт установочный |
| 75 |
202.17 |
1 |
Шток вилки |
| 76 |
313469-П2 |
1 |
Штифт |
| 77 |
202.17 |
1 |
Шток вилки |
| 78 |
201.17 |
2 |
Втулка |
| 79 |
201.17 |
4 |
Шарик |
| 80 |
202.17 |
1 |
Шток вилки |
| 81 |
11.000-200 |
3 |
Шарик |
| 82 |
202.17 |
3 |
Пружина |
| 83 |
201.17 |
1 |
Предохранитель |
| 84 |
201.17 |
1 |
Головка штока вилки |
| 85 |
201.17 |
1 |
Головка штока вилки |
| 86 |
201.17 |
1 |
Головка штока вилки |
| 87 |
313944-П31 |
4 |
Заглушка |
Масляный насос коробки передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
202.17 |
1 |
Насос масляный |
| 1 |
201.17 |
1 |
Крышка |
| |
201.17 |
1 |
Шестерня ведущая в сб. |
| 2 |
201.17 |
1 |
Шестерня ведущая |
| 3 |
201.17 |
1 |
Валик ведущей шестерни |
| 4 |
4 598 246 256 |
2 |
Шпонка |
| 5 |
216553-П29 |
6 |
Шпилька |
| 6 |
201.17 |
1 |
Прокладка насоса |
| 7 |
262570-П2 |
1 |
Пробка |
| 8 |
201.17 |
2 |
Кольцо Б16 |
| 9 |
202.17 |
1 |
Шестерня привода |
| 10 |
236-1704026 |
1 |
Пробка |
| 11 |
312219-П5 |
1 |
Шайба |
| 12 |
201.17 |
1 |
Пружина |
| 13 |
4 691 186 660 |
1 |
Шарик |
| 14 |
201.17 |
1 |
Корпус |
| 15 |
201.17 |
1 |
Крышка |
| 16 |
312211-П2 |
10 |
Шайба |
| 17 |
201458-П29 |
6 |
Болт |
| 18 |
201.17 |
1 |
Прокладка |
| 19 |
250517-П29 |
6 |
Гайка |
| 20 |
252136-П2 |
6 |
Шайба |
| 21 |
201.17 |
1 |
Прокладка заборника |
| 22 |
201456-П29 |
2 |
Болт |
| 23 |
201.17 |
1 |
Ось ведомой шестерни |
| 24 |
201.17 |
1 |
Шестерня ведомая в сб. |
| 25 |
201.17 |
2 |
Втулка установочная |
| 26 |
201.17 |
1 |
Заборник |
| 27 |
201462-П29 |
2 |
Болт |

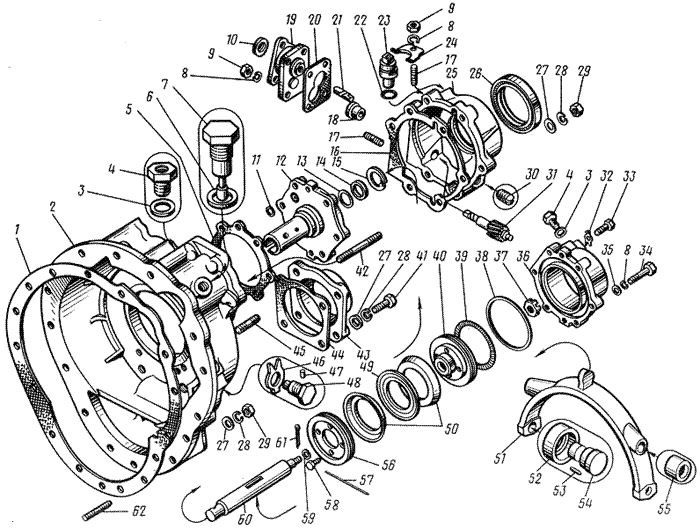

Картер понижающей передачи двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
201.172 |
1 |
Прокладка |
| 2 |
201.172 |
1 |
Картер |
| 3 |
312326-П |
2 |
Шайба |
| 4 |
238-1723280 |
2 |
Ввертыш |
| 5 |
201.172 |
1 |
Прокладка |
| 6 |
312768-П |
1 |
Прокладка |
| 7 |
201.172 |
1 |
Фиксатор |
| 8 |
252135-П2 |
11 |
Шайба |
| 9 |
250511-П29 |
5 |
Гайка |
| 10 |
201.38 |
1 |
Манжета |
| 11 |
2 531 112 624 |
1 |
Кольцо 013-018-30-2-1 |
| 12 |
201.172 |
1 |
Опора штока |
| 13 |
2 531 112 144 |
2 |
Кольцо уплотнительное |
| 14 |
201.172 |
1 |
Шайба |
| 15 |
201.172 |
1 |
Кольцо Б38 |
| 16 |
202.172 |
1 |
Прокладка |
| 17 |
216234-П29 |
5 |
Шпилька |
| 18 |
236-3802024 |
1 |
Втулка |
| 19 |
201.38 |
1 |
Фланец |
| 20 |
201.38 |
1 |
Прокладка |
| 21 |
201.38 |
1 |
Валик |
| 22 |
2 531 112 066 |
1 |
Кольцо 018-022-25-2-1 |
| 23 |
1101.38 |
1 |
Датчик импульсный |
| 24 |
201.171 |
1 |
Прижим датчика |
| 25 |
202.172 |
1 |
Крышка |
| 26 |
202.172 |
1 |
Манжета |
| 27 |
252007-П2 |
25 |
Шайба |
| 28 |
252137-П2 |
25 |
Шайба |
| 29 |
4 595 561 060 |
29 |
Гайка |
| 30 |
4 599 331 201 |
1 |
Пробка |
| 31 |
201.38 |
2 |
Шестерня |
| 32 |
312533-П2 |
2 |
Шайба |
| 33 |
201460-П29 |
2 |
Болт |
| 34 |
201468-П29 |
6 |
Болт |
| 35 |
252005-П2 |
6 |
Шайба |
| 36 |
201.172 |
1 |
Цилиндр |
| 37 |
250977-П29 |
1 |
Гайка |
| 38 |
2 531 112 218 |
1 |
Кольцо 115-121-36-2-1 |
| 39 |
238-1722042 |
2 |
Пружина |
| |
238-1722032 |
1 |
Поршень в сб |
| 40 |
238-1722035 |
1 |
Поршень |
| 41 |
201565-П29 |
4 |
Болт |
| 42 |
216364-П29 |
1 |
Шпилька |
| 43 |
201.172 |
1 |
Крышка заднего подшипника |
| 44 |
201.172 |
1 |
Прокладка |
| 45 |
216284-П29 |
5 |
Шпилька |
| 46 |
312212-П2 |
2 |
Шайба |
| 47 |
201.172 |
2 |
Штифт |
| |
201.172 |
2 |
Ось вилки в сб |
| 48 |
201.172 |
2 |
Ось вилки |
| 49 |
238-1722043 |
1 |
Кольцо проставочное |
| 50 |
238-1722041 |
4 |
Манжета |
| |
201.172 |
1 |
Вилка механизма переключения в сб |
| 51 |
201.172 |
1 |
Вилка |
| 52 |
201.172 |
2 |
Обойма |
| 53 |
201.172 |
62 |
Ролик |
| 54 |
201.172 |
2 |
Ось |
| 55 |
46 4321 3221 |
2 |
Подшипник 941/15 |
| 56 |
238-1722040 |
1 |
Кольцо упорное |
| 57 |
258252-П29 |
2 |
Шплинт |
| 58 |
206460-П29 |
4 |
Болт |
| 59 |
238Н-1722063 |
1 |
Кольцо |
| 60 |
201.172 |
1 |
Шток поршня |
| 61 |
258039-П29 |
1 |
Шплинт |
| 62 |
310445-П29 |
15 |
Шпилька |

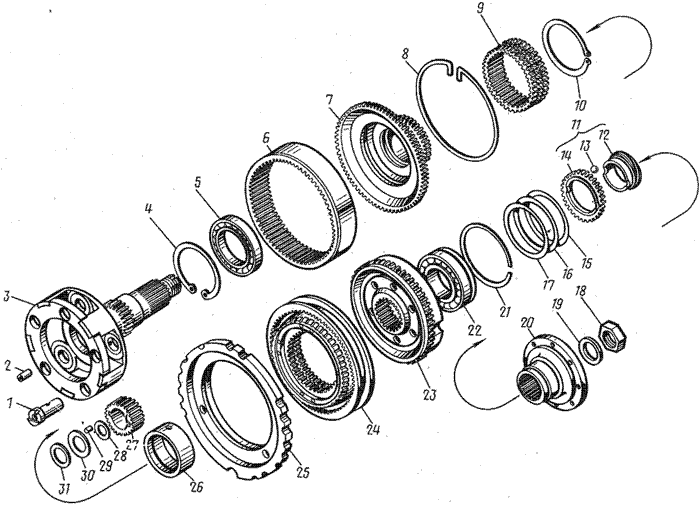

Вал и шестерни понижающей передачи двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
202.172 |
5 |
Ось сателлита |
| 2 |
201.172 |
1 |
Дроссель |
| 3 |
202.172 |
1 |
Вал выходной |
| 4 |
201.172 |
1 |
Кольцо пружинное |
| 5 |
46 1224 7187 |
1 |
Подшипник 6-1000919Л |
| 6 |
202.172 |
1 |
Шестерня коронная |
| 7 |
202.172 |
1 |
Ступица |
| 8 |
201.172 |
1 |
Кольцо запорное |
| 9 |
202.172 |
1 |
Втулка |
| 10 |
201.172 |
1 |
Кольцо |
| 11 |
202.38 |
1 |
Червяк привода спидометра |
| 12 |
202.38 |
1 |
Червяк |
| 13 |
46 9118 3460 |
1 |
Шарик |
| 14 |
201.171 |
1 |
Кольцо зубчатое |
| 15 |
201.172 |
2 |
Прокладка |
| 16 |
201.172 |
2 |
Прокладка |
| 17 |
201.172 |
1 |
Кольцо уплорное |
| 18 |
311711-П29 |
1 |
Гайка |
| 19 |
236-1721243 |
1 |
Шайба-пружина |
| 20 |
202.1721240-10 |
1 |
Фланец |
| 21 |
200.17 |
1 |
Кольцо стопорное |
| 22 |
46 1294 5614 |
1 |
Подшипник 170314Л |
| 23 |
201.172 |
1 |
Муфта |
| 24 |
201.172 |
1 |
Синхронизатор |
| 25 |
201.172 |
1 |
Муфта |
| 26 |
202.172 |
1 |
Втулка |
| 27 |
202.172 |
5 |
Сателлит |
| 28 |
202.172 |
5 |
Кольцо промежуточное |
| 29 |
201.172 |
140 |
Ролик |
| 30 |
201.172 |
10 |
Кольцо упорное |
| 31 |
201.172 |
10 |
Кольцо торцевое |
Воздухораспределитель управления механизма переключения передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
238Н-1723043 |
1 |
Втулка |
| 2 |
238Н-1723038 |
1 |
Толкатель |
| 3 |
238Н-1723290 |
1 |
Диафрагма |
| 4 |
238Н-1723154 |
1 |
Шайба |
| 5 |
238Н-1723036 |
1 |
Пружина |
| 6 |
238Н-1723092 |
1 |
Корпус впускного клапана |
| 7 |
236-1702216 |
1 |
Кольцо |
| 8 |
201.172 |
2 |
Дроссель |
| 9 |
238Н-1723100 |
1 |
Сапун |
| 10 |
201.172 |
1 |
Корпус |
| 11 |
238Н-1723032 |
2 |
Клапан впускной |
| 12 |
238-1723026 |
3 |
Кольцо уплотнительное |
| 13 |
238Н-1723037 |
1 |
Пружина |
| 14 |
238Н-1723049 |
1 |
Прокладка |
| 15 |
238Н-1723041 |
1 |
Крышка |
| 16 |
252134-П2 |
11 |
Шайба |
| 17 |
201420-П29 |
11 |
Болт |
| 18 |
201.172 |
4 |
Гнездо золотника |
| 19 |
201.172 |
1 |
Золотник |
| 20 |
238Н-1723170 |
2 |
Шайба |
| 21 |
238Н-1723031 |
2 |
Кольцо |
| 22 |
238Н-1723030 |
2 |
Поршень |
| 23 |
238-1723029-Б |
2 |
Прокладка |
| 24 |
238Н-1723028 |
2 |
Цилиндр |
| 25 |
312326-П |
2 |
Шайба |
| 26 |
238-1723280 |
2 |
Ввертыш |

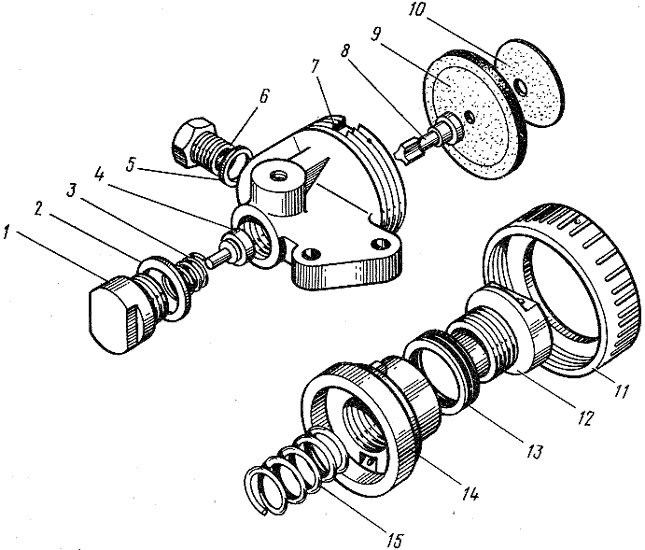

Редукционный клапан коробки передач двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
238-1723061 |
1 |
Корпус |
| 1 |
238-1723065 |
1 |
Корпус |
| 2 |
312382-П |
1 |
Шайба |
| 3 |
238-1723064 |
1 |
Пружина |
| 4 |
238-1723060 |
1 |
Клапан впускной |
| 5 |
312326-П |
1 |
Шайба |
| 6 |
238-1723280 |
1 |
Ввертыш |
| 7 |
201.172 |
1 |
Корпус редукционного клапана |
| 8 |
238-1723066-Б |
1 |
Шток |
| 9 |
238-1723070-А |
1 |
Диафрагма |
| 10 |
238-1723072 |
1 |
Шайба |
| 11 |
238-1723077 |
1 |
Гайка |
| 12 |
238-1723075 |
1 |
Пробка |
| 13 |
238-1723073 |
3 |
Шайба |
| 14 |
238-1723068-Б |
1 |
Крышка |
| 15 |
238-1723071-А |
1 |
Пружина |

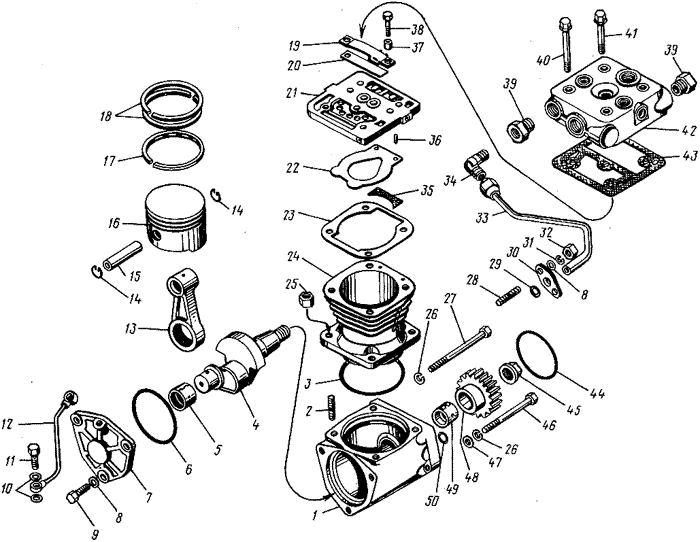

Компрессор пневмотормозов двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8424.3509010-30 |
1 |
Компрессор пневматического тормоза в сб |
| |
18.3509015-10 |
1 |
Компрессор 306-III в сб |
| 1 |
18.3509020-20 |
1 |
Картер компрессора |
| 2 |
18,3509204 |
4 |
Шпилька крепления цилиндра |
| 3 |
- |
1 |
Кольцо 102-108-30-2-5 |
| 4 |
18.3509 |
1 |
Вал коленчатый |
| 5 |
20.3509 |
1 |
Втулка-вкладыш |
| 6 |
- |
1 |
Кольцо 085-090-30-2-5 |
| 7 |
20.3509 |
1 |
Крышка задняя в сб |
| 8 |
45 9811 1206 (25 |
9 |
Шайба |
| 9 |
45 9377 1119* |
3 |
Болт |
| 9 |
290617-П29* |
3 |
Болт |
| 10 |
312482-П34 |
4 |
Шайба |
| 11 |
310122-П2 |
2 |
Болт |
| 12 |
840.351 |
1 |
Трубка подвода масла |
| 13 |
18.3509 |
1 |
Шатун |
| 14 |
18.3509 |
2 |
Стопор поршневого пальца |
| 15 |
18.3509 |
1 |
Палец поршневой |
| 16 |
18.3509 |
1 |
Поршень |
| 17 |
18.3509 |
1 |
Кольцо поршневое маслосъемное |
| 18 |
18.3509 |
2 |
Кольцо поршневое |
| 19 |
18.3509 |
1 |
Ограничитель |
| 20 |
18.3509 |
1 |
Клапан нагнетательный |
| 21 |
18.3509 |
1 |
Проставка в сб |
| 22 |
18.3509 |
1 |
Клапан всасывающий |
| 23 |
18.3509 |
1 |
Прокладка проставки |
| 24 |
18.3509 |
1 |
Цилиндр |
| 25 |
45 9555 1055 |
4 |
Гайка |
| 26 |
252136-П2 |
4 |
Шайба |
| 27 |
200471-П2 |
2 |
Болт |
| 28 |
216523-П29 |
2 |
Шпилька |
| 29 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 30 |
840.351 |
1 |
Фланец трубки |
| 31 |
252135-П2 |
2 |
Шайба пружинная |
| 32 |
250511-П29 |
2 |
Гайка |
| 33 |
842.3509278-20 |
1 |
Труба подвода воды в сб |
| 34 |
314510-П |
1 |
Угольник |
| 35 |
18.3509 |
1 |
Прокладка клапана |
| |
18.3509057-10* |
1 |
Пружина волнистая |
| 36 |
18.3509 |
2 |
Штифт |
| 37 |
18.3509 |
2 |
Втулка промежуточная |
| 38 |
18.3509 |
2 |
Болт |
| 39 |
316632-П2 |
2 |
Ввертыш |
| 40 |
18.3509 |
4 |
Болт крепления головки |
| |
45 9378 1135* |
4 |
Болт крепления головки |
| 41 |
18.3509 |
1 |
Болт |
| 42 |
18.3509041-10 |
1 |
Головка цилиндра в сб |
| 43 |
18.3509 |
1 |
Прокладка головки |
| 44 |
25 3111 2188 |
1 |
Кольцо 076-082-36-2-1 |
| 45 |
18.3509 |
1 |
Гайка |
| 46 |
200466-П29 |
2 |
Болт |
| 47 |
252006-П29 |
2 |
Шайба |
| 48 |
18.3509 |
1 |
Шестерня |
| 49 |
18.3509 |
1 |
Втулка-вкладыш |
| 50 |
25 3111 2066 |
1 |
Кольцо 018-022-25-2-1 |

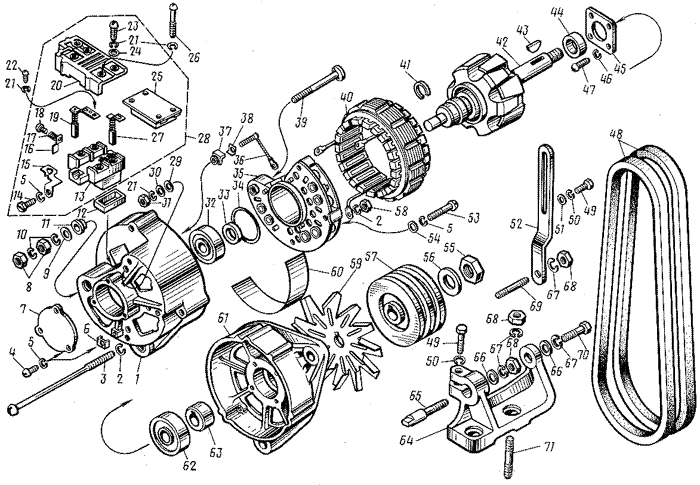

Генератор двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
6582.37 |
1 |
Генератор в сб |
| |
8424.37 |
1 |
Генератор |
| |
6582.37 |
1 |
Крышка в сб |
| 1 |
Г287К-3701301 |
1 |
Крышка |
| 2 |
Х-1482-01 |
6 |
Шайба |
| 3 |
НО-0102 |
3 |
Винт |
| 4 |
Х-4237-01 |
4 |
Винт |
| 5 |
Х-4001-01 |
8 |
Шайба |
| 6 |
Г250А1-3701053 |
1 |
Скоба |
| 7 |
65.3701060-08 |
1 |
Крышка подшипника |
| 8 |
8Х1537М |
2 |
Гайка |
| 9 |
I-МЮ-37 |
1 |
Шайба |
| 10 |
МХ-0246-01 |
2 |
Шайба пружинная |
| 11 |
Г287-3701319 |
1 |
Втулка |
| 12 |
Г287-3701307 |
1 |
Прокладка уплотнительная |
| 13 |
Г266-3701011-А |
1 |
Щеткодержатель |
| 14 |
НО-4503 |
1 |
Болт |
| 15 |
Г266-3701033 |
1 |
Клемма |
| 16 |
74.3701 |
1 |
Клемма |
| 17 |
Г273-3701013 |
1 |
Пружина |
| 18 |
НО-8002 |
1 |
Винт |
| 19 |
6582.37 |
1 |
Щетка |
| 20 |
74.3701 |
1 |
Кожух |
| 21 |
Х-1012-01 |
7 |
Шайба пружинная |
| 22 |
8Х-1012-01 |
1 |
Винт |
| 23 |
НО-0428 |
2 |
Винт |
| 24 |
НО-1011-01 |
2 |
Шайба |
| 25 |
Я 120М1 |
1 |
Регулятор |
| 26 |
НО-0424 |
2 |
Винт |
| 27 |
Г266-3701020-Б-01 |
1 |
Щетка |
| 28 |
6582.37 |
1 |
Щеткодержатель в сб |
| 29 |
НО-1801 |
1 |
Шайба |
| 30 |
М48Б1-3728003-11 |
1 |
Шайба |
| 31 |
Х-4019 |
2 |
Гайка |
| 32 |
6-180603КС9Ш1 |
1 |
Подшипник |
| 33 |
Г130А-3701005 |
1 |
Чашка опорная |
| 34 |
Г287-3701305-А |
1 |
Кольцо уплотнительное |
| 35 |
БПВ17-100-02 |
1 |
Блок выпрямительный |
| 36 |
6582.37 |
1 |
Вывод |
| 37 |
М42-3728309-01 |
1 |
Угольник изоляционный |
| 38 |
Г221-3701342 |
1 |
Пластина |
| 39 |
НО-0801-10 |
1 |
Болт контактный |
| 40 |
6507.37 |
1 |
Стотор в сб |
| 41 |
Г210-3701202 |
1 |
Кольцо |
| 42 |
6507.37 |
1 |
Ротор |
| 43 |
Х-4148-01 |
1 |
Шпонка сегментная |
| 44 |
Г287-3701053 |
1 |
Втулка упорная |
| 45 |
Г287-3701405 |
1 |
Шайба специальная |
| 46 |
Б21.3705009-01 |
4 |
Шайба пружинная |
| 47 |
НО-0603 |
4 |
Винт |
| 48 |
25 6411 1137 |
2 |
Ремень 1-11*10-900 |
| 49 |
201460-П29 |
2 |
Болт |
| 50 |
252135-П2 |
2 |
Шайба |
| 51 |
252038-П29 |
1 |
Шайба |
| 52 |
84.3702 |
1 |
Планка натяжная генератора |
| 53 |
МХ-0139 |
3 |
Винт |
| 54 |
8Х-1497А |
3 |
Шайба |
| 55 |
МХ-0235А-01 |
1 |
Гайка |
| 56 |
Г287-3701074 |
1 |
Шайба коническая |
| 57 |
Г287-3701051-11 |
1 |
Шкив |
| 58 |
8Х-1533М |
3 |
Гайка |
| 59 |
Г287-3701055-А |
1 |
Вентилятор |
| 60 |
Г287-3701304 |
1 |
Прокладка |
| |
Г287-3701400 |
1 |
Крышка со стороны привода в сб |
| 61 |
Г287-3701401 |
1 |
Крышка со стороны привода |
| 62 |
6-1180304К2С9Ш1 |
1 |
Подшипник |
| 63 |
Г287-3701054 |
1 |
Втулка |
| 64 |
8423.37 |
1 |
Кронштейн крепления генератора |
| 65 |
841.37 |
1 |
Палец крепления генератора |
| 66 |
252006-П29 |
2 |
Шайба |
| 67 |
252136-П2 |
5 |
Шайба |
| 68 |
250517-П29 |
4 |
Гайка |
| 69 |
216459-П29 |
1 |
Шпилька |
| 70 |
310213-П29 |
1 |
Болт |
| 71 |
216553-П29 |
2 |
Шпилька |
| |
84211.4 |
1 |
Ком-т ремней 1-11*10-900 привод генератора |
Стартёр двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
25.3708-01 |
1 |
Стартер в сб |
| 1 |
СТ103А-3708338 |
1 |
Кольцо уплотнительное |
| 2 |
25.3708 |
1 |
Корпус стартера |
| 3 |
МХ-0523 |
1 |
Шайба |
| 4 |
СТ103А-3708046 |
1 |
Кольцо уплотнительная |
| 5 |
СТ103-3708102 |
4 |
Полюс |
| 6 |
Х1-11-58 |
8 |
Винт |
| 7 |
СТ103-3708003 |
2 |
Шпилька стяжная |
| 8 |
МХ-0142 |
2 |
Шайба |
| 9 |
МХ-0954 |
2 |
Шайба |
| 10 |
СТ103А-3708045 |
2 |
Шайба уплотнительная |
| 11 |
СТ103-3708150 |
1 |
Катушка в сб |
| 12 |
25.3708 |
2 |
Шайба уплотнительная |
| 13 |
МХ-0276 |
4 |
Шайба |
| 14 |
Х-1482-01 |
25 |
Шайба |
| 15 |
8Х-1533 |
2 |
Гайка |
| 16 |
45 9816 8046 |
1 |
Шайба |
| 17 |
М8*1*20 |
1 |
Болт |
| 18 |
Х2-9302 |
2 |
Гайка |
| 19 |
7Х-4289 |
2 |
Шайба |
| 20 |
МХ-0825 |
2 |
Шайба |
| 21 |
МХ-0037 |
1 |
Шайба |
| 22 |
СТ103А-3708339 |
1 |
Шайба уплотнительная |
| 23 |
СТ103-3708030 |
1 |
Шкив соединительный |
| 24 |
25.3708 |
1 |
Крышка коллектора |
| 25 |
СТ103А-3708309 |
1 |
Втулка |
| 26 |
25.3708 |
1 |
Траверса в сб |
| 27 |
СТ26-3708050 |
8 |
Щетка |
| 28 |
7Х-4196 |
8 |
Винт |
| 29 |
45 9432 1109 |
2 |
Винт |
| 30 |
СТ142-3708010 |
1 |
Ось рычага |
| 31 |
16.3708 |
1 |
Кольцо уплотнительное |
| 32 |
45 9327 1196 |
2 |
Болт крепления стартера |
| 33 |
252138-П2 |
2 |
Шайба |
| 34 |
842.3708722-10 |
1 |
Скоба крепления стартера |
| 35 |
МХ-0905 |
4 |
Винт |
| 36 |
Х-4001 |
4 |
Шайба |
| 37 |
8Х-1497 |
4 |
Шайба |
| 38 |
25.3708 |
1 |
Кожух привода |
| 39 |
25.3708 |
1 |
Прокладка |
| 40 |
25.3709 |
1 |
Корпус привода |
| 41 |
М67.26.15.030 |
1 |
Сальник |
| 42 |
25.3709 |
1 |
Шайба упорная |
| 43 |
25.3709 |
4 |
Винт |
| 44 |
25.3709 |
1 |
Привод в сб |
| 45 |
25.3708 |
1 |
Шайба упорная |
| 46 |
25.3708 |
6 |
Винт |
| 47 |
25.3708 |
1 |
Крышка привода |
| 48 |
25.3708 |
1 |
Якорь в сб |
| 49 |
МХ-1104 |
7 |
Болт |
| 50 |
МХ-1032 |
2 |
Шайба замковая |
| 51 |
25.3708 |
1 |
Рычаг |
| 52 |
СТ-103-3708120 |
1 |
Катушка в сб |
| 53 |
240.371 |
1 |
Штифт установочный |
| 54 |
25.3708 |
2 |
Пластина |

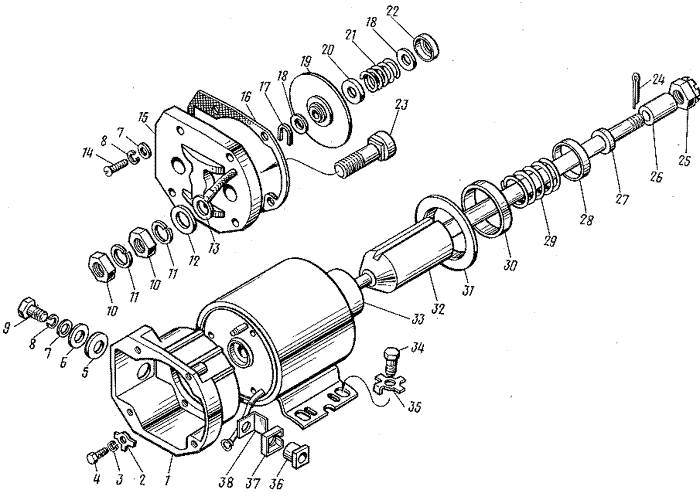

Реле стартёра двигателя ЯMЗ 8424.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
25.3709 |
1 |
Реле стартера в сб |
| 1 |
РС25.3708002-В |
1 |
Корпус реле |
| 2 |
МХ-1032 |
3 |
Шайба стопорная |
| 3 |
Х-1482 |
3 |
Шайба |
| 4 |
МХ-1215 |
3 |
Болт |
| 5 |
МХ-0434 |
1 |
Шайба |
| 6 |
1-МЮ-37 |
1 |
Шайба |
| 7 |
8Х-1497 |
5 |
Шайба |
| 8 |
Х-4001 |
5 |
Шайба |
| 9 |
МХ-1146 |
1 |
Болт |
| 10 |
Х12-9302 |
4 |
Гайка |
| 11 |
7Х-4289 |
4 |
Шайба |
| 12 |
МХ-0825 |
2 |
Шайба |
| 13 |
540244 |
1 |
Наконечник |
| 14 |
МХ-1020 |
4 |
Винт |
| 15 |
РС25.3708080 |
1 |
Крышка реле |
| 16 |
РС25.3708006-Б |
1 |
Прокладка |
| 17 |
РС25.3708013 |
1 |
Скоба |
| 18 |
МХ-0021 |
2 |
Шайба |
| 19 |
РС25.3708030 |
1 |
Контактный диск |
| 20 |
ВМ-335-37 |
1 |
Шайба |
| 21 |
РС25.3708007 |
1 |
Пружина |
| 22 |
РС100-3708003 |
1 |
Шайба |
| 23 |
РС25.3708011 |
2 |
Контактный болт |
| 24 |
45 9871 1018 |
1 |
Шплинт |
| 25 |
25.3709 |
1 |
Гайка |
| 26 |
25.3709 |
1 |
Втулка |
| 27 |
25.3709 |
1 |
Шайба |
| 28 |
25.3709 |
1 |
Чашка опорная |
| 29 |
16.3709 |
1 |
Пружина |
| 30 |
25.3709 |
1 |
Чашка |
| 31 |
25.3709 |
1 |
Прокладка |
| 32 |
25.3709 |
1 |
Якорь реле |
| 33 |
РС103-3708100 |
1 |
Ярмо с катушкой |
| 34 |
МХ-1126 |
4 |
Болт |
| 35 |
МХ-0287 |
4 |
Шайба стопорная |
| 36 |
РС25.3708014 |
1 |
Втулка |
| 37 |
РС25.3708015 |
1 |
Втулка |
| 38 |
РС25.3708016 |
1 |
Прокладка | | |
