Запчасти двигателя ЯMЗ 850.10
Блок цилиндров двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1002012-31 |
1 |
Блок цилиндров в сб |
| 2 |
840.1002015-31 |
1 |
Блок цилиндров |
| 3 |
45 9932 1201 |
1 |
Пробка КГ 1/8 |
| 4 |
312399-П2 |
14 |
Шайба |
| 5 |
840.1005186 |
7 |
Болт стяжной длинный |
| 6 |
840.1009143 |
1 |
Прокладка |
| 7 |
850.1002448 |
1 |
Заглушка отверстия под маслозаливную головку |
| 8 |
252135-П2 |
2 |
Шайба |
| 9 |
201456-П29 |
2 |
Болт |
| 10 |
840.1002075 |
1 |
Штифт установочный |
| 11 |
25 3111 6063 |
24 |
Кольцо 015-019-25-2-5 |
| 12 |
840.1003037 |
12 |
Втулка |
| 13 |
840.1003442 |
24 |
Втулка установочная |
| 14 |
313410-П2 |
1 |
Штифт |
| 15 |
840.1002173 |
1 |
Втулка |
| 16 |
25 3111 2076 |
3 |
Кольцо 027-031-25-2-1 |
| 17 |
840.1005187 |
7 |
Болт стяжной короткий |
| 18 |
840.1005167 |
14 |
Шпилька крепления крышки подшипника |
| 19 |
840.1005152-10 |
1 |
Крышка заднего подшипника |
| 20 |
312692-П |
14 |
Шайба |
| 21 |
311906-П |
14 |
Гайка |
| 22 |
840.1005169 |
2 |
Штифт крышки |
| 23 |
316106-П29 |
11 |
Пробка |
| 24 |
312326-П |
11 |
Шайба |
| 25 |
316185-П2 |
1 |
Пробка |
| 26 |
312768-П |
1 |
Прокладка |
| 27 |
840.1005140 |
6 |
Крышка переднего подшипника |
| 28 |
258670-П2 |
2 |
Штифт крышки блока |
| 29 |
262518-П2 |
4 |
Пробка |
| 30 |
850.1002265 |
1 |
Прокладка крышки |
| 31 |
252007-П29 |
1 |
Шайба |
| 32 |
252137-П2 |
1 |
Шайба |
| 33 |
200407-П29 |
1 |
Болт |
| 34 |
252016-П29 |
6 |
Шайба |
| 35 |
45 9328 1200 |
6 |
Болт |
| 36 |
850.1001017 |
1 |
Кронштейн передней опоры |
| 37 |
850.1002260 |
1 |
Крышка блока передняя в сб |
| 38 |
850.1002292 |
1 |
Прокладка корпуса |
| 39 |
201417-П2 |
10 |
Болт |
| 40 |
840.1005034 |
1 |
Манжета передняя в сб |
| 41 |
850.1002290 |
1 |
Корпус манжеты |
| |
7511.1003436 |
1 |
Заглушка |
| |
316601-П29 |
13 |
Ввертыш крышки |
| |
316610-П29 |
2 |
Ввертыш крышки |
| |
316621-П29 |
1 |
Ввертыш крышки |
| |
850.1002297 |
4 |
Ввертыш крышки |
| |
313439-П |
1 |
Штифт |
| 42 |
200466-П29 |
3 |
Болт |
| 43 |
252136-П2 |
17 |
Шайба |
| 44 |
252006-П29 |
6 |
Шайба |
| 45 |
200463-П29 |
3 |
Болт |
| 46 |
850.1002264 |
1 |
Крышка блока передняя |
| 47 |
216459-П29 |
3 |
Шпилька |
| 48 |
850.1308675 |
1 |
Коопус заднего подшипника в сб |
| 49 |
841.1318097 |
1 |
Кольцо запорное |
| 50 |
841.1318098 |
1 |
Уплотнитель |
| 51 |
841.1318100 |
1 |
Пружина уплотнительная |
| 52 |
25 3111 6193 |
1 |
Кольцо 082-088-36-2-5 |
| 53 |
850.1308676 |
1 |
Корпус заднего подшипника |
| 54 |
250517-П29 |
3 |
Гайка |
| 55 |
201676-П29 |
8 |
Болт |
| 56 |
840.1002404 |
3 |
Заглушка водяной полости |
| 57 |
840.1002406 |
3 |
Прокладка |
| 58 |
850.1002404 |
1 |
Заглушка водяной полости |
| 59 |
840.1303024 |
1 |
Прокладка |
| 60 |
840.1002025 |
1 |
Заглушка масляного канала |

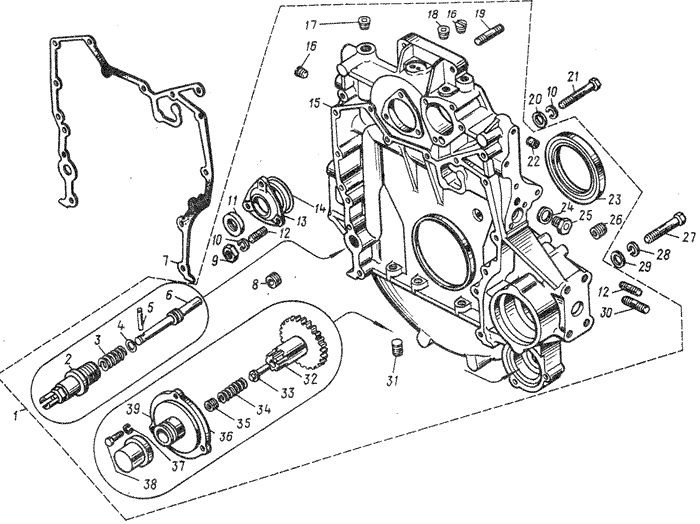

Картер маховика и механизм привода двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1002310-60 |
1 |
Картер маховика в сборе |
| 2 |
840.1005444 |
1 |
Корпус фиксатора пружины |
| 3 |
840.1005446 |
1 |
Пружина фиксатора |
| 4 |
238Н-1722063 |
1 |
Кольцо уплотнительное |
| 5 |
313412-П29 |
1 |
Штифт |
| 6 |
840.1005442 |
1 |
Фиксатор маховика |
| 7 |
840.1002314 |
1 |
Прокладка картера |
| 8 |
840.1002339 |
1 |
Вставка картера |
| 9 |
250517-П29 |
3 |
Гайка |
| 10 |
252136-П2 |
10 |
Шайба |
| 11 |
840.1029438 |
1 |
Манжета в сб. |
| 12 |
216459-П29 |
7 |
Шпилька крепления трубки подвода масла турбокомпрессора |
| 13 |
840.1029172 |
1 |
Корпус переднего подшипника |
| 14 |
25 3111 6193 |
1 |
Кольцо 082-088-36-2-5 |
| 15 |
840.1002312-60 |
1 |
Картер маховика |
| 16 |
4599321201 |
2 |
Пробка |
| 17 |
316139-П2 |
1 |
Пробка |
| 18 |
316135-П2 |
1 |
Пробка |
| 19 |
216564-П29 |
2 |
Шпилька |
| 20 |
252006-П29 |
7 |
Шайба |
| 21 |
200466-П29 |
7 |
Болт крепления картера |
| 22 |
316601-П29 |
|
Ввертыш |
| 23 |
840.100516 |
1 |
Манжета задняя в сб. |
| 24 |
312768-П |
2 |
Прокладка |
| 25 |
316615-П29 |
2 |
Ввертыш трубки подвода масла турбокомпрессора |
| |
316611-П29 |
2 |
Ввертыш трубки подвода масла турбокомпрессора |
| 26 |
316610-П29 |
|
ввертыш |
| 27 |
200404-П29 |
6 |
Болт крепления картера |
| 28 |
252137-П2 |
6 |
Шайба |
| 29 |
252007-П29 |
6 |
Шайба |
| 30 |
216626-П29 |
8 |
Шпилька |
| 31 |
316600-П29 |
4 |
Ввертыш |
| 32 |
840.1005678 |
1 |
Шестерня механизма поворота |
| 33 |
240-1005683 |
1 |
Упор |
| 34 |
240-1005681 |
1 |
Пружина уплотнительная |
| 35 |
316139-П2 |
1 |
Пробка |
| 36 |
840.1005676 |
1 |
Корпус |
| 37 |
252134-П2 |
3 |
Шайба |
| 38 |
201420-П29 |
3 |
Болт |
| 39 |
840.1005688 |
1 |
Колпачок |
Головка цилиндров двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1003212 |
12 |
Прокладка |
| 2 |
840.1003466 |
12 |
Кольцо уплотнительное |
| 3 |
840.1003013-10 |
12 |
Головка цилиндров |
| 4 |
316603-П29 |
12 |
Ввертыш |
| 5 |
201.1015624 |
12 |
Прокладка |
| 6 |
841.1002350 |
2 |
Рым |
| 6 |
841.1002351 |
2 |
Рым |
| 7 |
312693-П29 |
72 |
Шайба |
| 8 |
840.1003016 |
72 |
Болт крепления головки |
| 9 |
201464-П29 |
48 |
Болт крепления крышки |
| 10 |
252005-П29 |
48 |
Шайба |
| 11 |
840.1003264 |
12 |
Крышка |
| 12 |
840.1003270 |
12 |
Прокладка |
| 13 |
238Н-1723031 |
48 |
Кольцо уплотнительное |
| 14 |
840.1003436 |
48 |
Заглушка |
| 15 |
840.1003213-02 |
12 |
Прокладка |

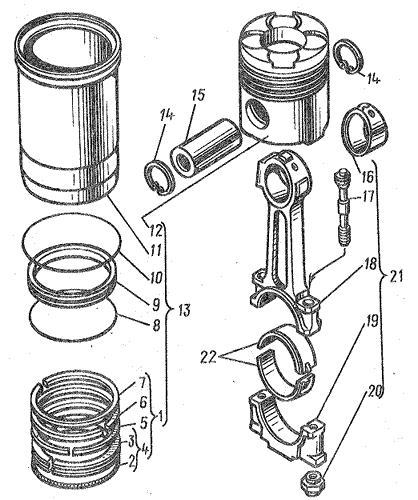

Поршень и шатун двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
8401.1004002 |
12 |
Комплект поршневых колец |
| 2 |
840.1004038 |
12 |
Расширитель маслосъемного кольца |
| 3 |
840.1004035 |
12 |
Кольцо маслосъемное |
| 4 |
840.1004034 |
12 |
Кольцо маслосъемное с расширителем в сб. |
| 5 |
8401.1004025 |
12 |
Кольцо компрессионное |
| 6 |
8401.1004032-01 |
12 |
Кольцо компрессионное второе |
| 7 |
840.1004030 |
12 |
Кольцо компрессионное верхнее |
| 8 |
2531116594 |
12 |
Кольцо 150-155-25-2-5 |
| 9 |
840.1002040 |
12 |
Кольцо уплотнительное |
| 10 |
2531116381 |
12 |
Кольцо 160-170-58-2-5 |
| 11 |
840.1002021-10 |
12 |
Гильза цилиндра |
| 12 |
8401.1004015 |
12 |
Поршень |
| 13 |
8401.1004001 |
1 |
Гильза, поршень, поршневые и уплотнительные кольца, комплект |
| 14 |
8401.1004022 |
24 |
Кольцо пружинное упорное |
| 15 |
8401.1004020 |
12 |
Палец поршневой |
| 16 |
8401.1004052-01 |
12 |
Втулка шатуна |
| 17 |
840.1004062 |
12 |
Болт крышки шатуна |
| 18 |
8401.1004050 |
12 |
Шатун |
| 19 |
8401.1004055 |
12 |
Крышка шатуна |
| 20 |
840.1004064 |
24 |
Гайка |
| 21 |
8401.1004045 |
12 |
Шатун в сб. |
| 22 |
840.1004058 |
24 |
Вкладыш нижней головки шатуна |
| |
840.1000104 |
1 |
Вкладыш шатунных подшипников 90 мм., комплект |
| |
840.1000104-Р1 |
1 |
Вкладыш шатунных подшипников 89,95 мм., комплект |
| |
840.1000104-Р2 |
1 |
Вкладыш шатунных подшипников 89,75 мм., комплект |
| |
840.1000104-Р3 |
1 |
Вкладыш шатунных подшипников 89,50 мм., комплект |
Коленчатый вал и маховик двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1005015 |
1 |
Вал коленчатый с противовесами в сборе |
| 2 |
850.1005062 |
8 |
Болт крепления шкива |
| 3 |
850.1005061 |
1 |
Шкив |
| 4 |
840.1005070 |
1 |
Гаситель крутильных колебаний |
| 5 |
850.1005524 |
1 |
Проставка с втулками в сб |
| 6 |
840.1005171 |
7 |
Вкладыш нижний |
| 7 |
840.1005170 |
7 |
Вкладыш верхний |
| 8 |
840.1005194-10 |
2 |
Полукольцо упорного подшипника нижнее |
| 9 |
840.1005193 |
2 |
Полукольцо упорного подшипника верхнее |
| 10 |
45 9824 6270 |
1 |
Шпонка сегментная |
| 11 |
313465-П |
1 |
Штифт |
| 12 |
850.1005589 |
1 |
Втулка упорная |
| 13 |
840.1005023 |
10 |
Болт крепления маховика |
| 14 |
840.1005128 |
1 |
Пластина |
| 15 |
840.1005115-11 |
1 |
Маховик в сб |
| 16 |
840.1005120 |
1 |
Маховик |
| 17 |
840.1005125-10 |
1 |
Обод маховика зубчатый |
| 18 |
840.1005030-01 |
1 |
Шестерня распределительная |
| 19 |
840.1005121-01 |
1 |
Втулка установочная |
| 20 |
840.1005122 |
1 |
Кольцо упорное |
| 21 |
850.1011240 |
1 |
Шестерня привода масляного насоса |
| 22 |
850.1029401 |
1 |
Шестерня ведущая |
| 23 |
850.1005043 |
1 |
Маслоотражатель передний |
| |
850.1000107 |
1 |
Вал коленчатый с коренными и шатунными вкладышами, комплект на один двигатель |
| |
840.1000102 |
1 |
Вкладыши коренных подшипников 117 мм,ком-т на один двигатель. |
| |
840.1000102-Р1 |
1 |
Вкладыши коренных подшипников 116,95 мм,ком-т на один двигатель |
| |
840.1000102-Р2 |
1 |
Вкладыши коренных подшипников 116,75 мм,ком-т на один двигатель |
| |
840.1000102-Р3 |
1 |
Вкладыши коренных подшипников 116,50 мм,ком-т на один двигатель |
Распределительный вал двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1006015 |
1 |
Распределительный вал |
| 2 |
840.1006037-10 |
6 |
Втулка |
| 3 |
840.1006026-10 |
1 |
Втулка задняя |
| 4 |
840.1006032-01 |
1 |
Корпус подшипников в сб. |
| 5 |
252135-П2 |
3 |
Шайба |
| 6 |
4593476523 |
3 |
Болт крепления корпуса подшипника |
| 7 |
840.1006214 |
1 |
Шестерня |
| 8 |
4598246265 |
1 |
Шпонка |
Клапаны и толкатели двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
840.1007180-03 |
24 |
Толкатель в сборе |
| |
840.1007190-01 |
24 |
Ролик толкателя |
| |
840.1007194 |
24 |
Ось ролика толкателя |
| |
840.1007199 |
24 |
Втулка ролика толкателя |
| 2 |
840.1007010-12 |
24 |
Клапан впускной |
| 3 |
840.1007022 |
48 |
Шайба наружной пружины |
| 4 |
840.1007027 |
48 |
Шайба внутренней пружины |
| 5 |
840.1007032 |
24 |
Втулка направляющая впускного клапана |
| 6 |
840.1007020 |
48 |
Пружина наружняя |
| 7 |
740.1007262-01 |
24 |
Манжета впускного клапана |
| 8 |
840.1007021 |
48 |
Пружина внутренняя |
| 9 |
310469-П2 |
24 |
Шпилька |
| 10 |
840.1007024-01 |
48 |
Тарелка |
| 11 |
840.1007028 |
96 |
Сухарь клапана |
| 12 |
840.1007106 |
24 |
Стойка оси коромысла впускных клапанов |
| 13 |
840.1007147-01 |
48 |
Винт регулировочный |
| 14 |
840.1007091 |
12 |
Ось коромысла впускных клапанов |
| 15 |
840.1007114 |
12 |
Коромысло впускных клапанов |
| 16 |
311912-П2 |
48 |
Гайка |
| 17 |
311526-П2 |
48 |
Гайка |
| 18 |
840.1007136 |
24 |
Пластина стойки |
| 19 |
840.1007174-01 |
12 |
Штанга толкателя |
| 20 |
840.1007100-10 |
12 |
Ось коромысла выпускных клапанов |
| 21 |
310470-П2 |
24 |
Шпилька |
| 22 |
840.1007144 |
12 |
Коромысло выпускных клапанов |
| |
840.1007118 |
48 |
Втулка коромысла |
| 23 |
840.1007258 |
6 |
Кольцо уплотнительное |
| 24 |
310024-П |
24 |
Болт |
| 25 |
252006-П29 |
24 |
Шайба |
| 26 |
840.1007033 |
24 |
Втулка напаравляющая выпускного клапана |
| 27 |
840.1007012-13 |
24 |
Клапан выпускной |
| 28 |
8401.1007250 |
6 |
Направляющая толкателей |
| 29 |
8401.1004118 |
12 |
Форсунка охлаждения поршней |
| 30 |
252005-П29 |
24 |
Шайба |
| 31 |
252135-П2 |
24 |
Шайба |
| 32 |
201464-П29 |
24 |
Болт |
| 33 |
840.1007176-01 |
24 |
Штанга толкателя выпускных клапанов |
Газопровод двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
8401.1008027 |
12 |
Прокладка |
| 2 |
8401.1008131 |
2 |
Патрубок коллектора правый |
| 3 |
240Н-1008510 |
28 |
Втулка |
| 4 |
840.1008504 |
24 |
Болт в сборе |
| 5 |
312300-П2 |
16 |
Шайба |
| 6 |
8401.1008025 |
1 |
Коллектор выпускной передний правый |
| 7 |
8401.1008045-10 |
2 |
Прокладка патрубка |
| 8 |
8401.1008044 |
2 |
Патрубок подводящий в сб. |
| 9 |
250512-П5 |
24 |
Гайка |
| 10 |
8401.1008029-10 |
1 |
Коллектор выпускной задний правый |
| 11 |
8401.1008132 |
2 |
Патрубок коллектора левый |
| 12 |
250512-П5 |
4 |
Гайка |
| 13 |
252006-П29 |
4 |
Шайба |
| 14 |
8401.1008214 |
1 |
Проставка |
| 15 |
238Ф-1118158 |
1 |
Прокладка |
| 16 |
262520-П2 |
2 |
Пробка |
| 17 |
310443-П |
4 |
Шпилька |
| 18 |
8401.100803 |
1 |
Коллектор выпускной левый задний |
| 19 |
8401.1008026 |
1 |
Коллектор выпускной передний левый |

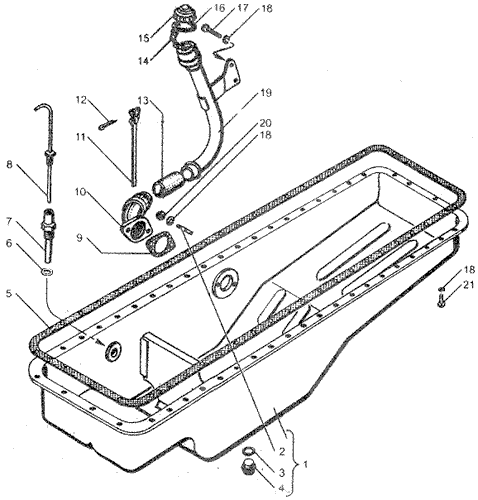

Картер масляный двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1009010 |
1 |
Картер масляный в сборе |
| 2 |
216526-П29 |
2 |
Шпилька |
| 3 |
201-1009042-Б |
1 |
Прокладка сливной пробки |
| 4 |
316180-П2 |
1 |
Пробка |
| 5 |
850.1009072 |
1 |
Прокладка |
| 6 |
312367-П |
1 |
Шайба |
| 7 |
850.1009059 |
1 |
Трубка направляющая указаткля в сб |
| 8 |
850.1009050 |
1 |
Указатель уровня масла с уплотнителем в сб |
| 9 |
841.1002513 |
1 |
Прокладка |
| 10 |
850.1009133 |
1 |
Трубка маслозаливная нижняя в сб |
| 11 |
316202-П |
2 |
Хомут с пряжкой |
| 12 |
297575-П29 |
2 |
Шплинт |
| 13 |
850.1009166 |
1 |
Рукав |
| 14 |
201-1114064-А |
1 |
Цепочка крышки |
| 15 |
201-1114060-А |
1 |
Крышка маслозаливной трубы |
| 16 |
201-1114065-А2 |
1 |
Прокладка крышки |
| 17 |
201456-П29 |
2 |
Болт |
| 18 |
252135-П2 |
50 |
Шайба |
| 19 |
850.1009132 |
1 |
Труба маслозаливная верхняя в сб |
| 20 |
250511-П29 |
2 |
Гайка |
| 21 |
201457-П29 |
46 |
Болт |

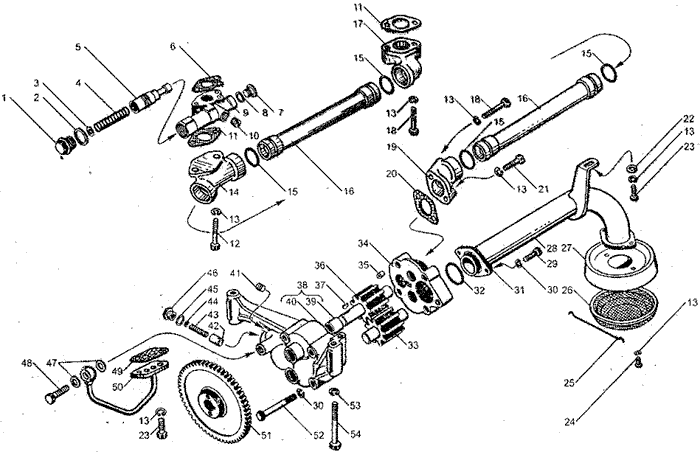

Масляный насос двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1011014-01 |
1 |
Насос масляный в сб |
| 1 |
840.1011370 |
1 |
Пробка |
| 2 |
312330-П |
1 |
Прокладка |
| 3 |
2522006-П29 |
2 |
Шайба |
| 4 |
840.1011057 |
1 |
Пружина |
| 5 |
840.1011055 |
1 |
Клапан |
| 6 |
840.1011544 |
1 |
Прокладка |
| 7 |
316107-П2 |
1 |
Пробка |
| 8 |
312630-П |
1 |
Шайба |
| 9 |
840.1011060 |
1 |
Корпус клапана |
| 10 |
262519-П2 |
1 |
Пробка |
| |
840.1011054 |
1 |
Клапан системы смазки сливной в сб |
| 11 |
840.1011366 |
2 |
Прокладка |
| 12 |
200272-П29 |
2 |
Болт |
| 13 |
252135-П2 |
11 |
Шайба |
| 14 |
850.1011356 |
1 |
Фланец |
| 15 |
25 3111 6152 |
4 |
Кольцо 034-040-36-2-5 |
| 16 |
850.1011350 |
2 |
Трубка отводящая в сб |
| 17 |
850.1011293 |
1 |
Фланец |
| 18 |
200270-П2 |
3 |
Болт |
| 19 |
850.1011415 |
1 |
Фланец |
| 20 |
850.1011358 |
1 |
Прокладка |
| 21 |
201458-П29 |
1 |
Болт |
| 22 |
252005-П29 |
1 |
Шайба |
| 23 |
201456-П29 |
3 |
Болт |
| 24 |
201452-П29 |
2 |
Болт |
| 25 |
204А-1011318-Б |
1 |
Крючок |
| 26 |
204А-1011310-В |
1 |
Сетка заборника в сб |
| 27 |
840.1011300 |
1 |
Чашка заборника в сб |
| 28 |
850.1011400 |
1 |
Трубка всасывающая в сб |
| 29 |
201676-П29 |
2 |
Блот |
| 30 |
252136-П2 |
6 |
Шайба |
| 31 |
850.1011292 |
1 |
Фланец |
| 32 |
25 3111 6264 |
1 |
Кольцо 047-055-46-2-5 |
| 33 |
8401.1011032-10 |
1 |
Шестпрня ведомая |
| 34 |
850.1011019-10 |
1 |
Крышка насоса |
| 35 |
240.1011037 |
2 |
Втулка установочная |
| 36 |
8401.1011045-10 |
1 |
Шестерня ведущая |
| 37 |
45 9824 6263 |
1 |
Шпонка сегментная |
| 38 |
850.1011018-10 |
1 |
Корпус масленного насоса в сб |
| 39 |
840.1011034 |
4 |
Втулка |
| 40 |
850.1011020-10 |
1 |
Корпус насоса |
| 41 |
316198-П29 |
1 |
Пробка |
| 42 |
840.1011364 |
1 |
Клапан предохранительный |
| 43 |
840.1011058 |
1 |
Пружина клапана |
| 44 |
252004-П29 |
3 |
Шайба |
| 45 |
201.1011371 |
1 |
Прокладка пробки |
| 46 |
204.1011370-Б |
1 |
Пробка |
| 47 |
201.1015624 |
2 |
Прокладка |
| 48 |
310264-П29 |
1 |
Болт |
| 49 |
840.1011430 |
1 |
Прокладка фланца |
| 50 |
850.1011538 |
1 |
Трубака подводящая центробежного маслоочистителя в сб |
| 51 |
840.1011230 |
1 |
Шестерня ведомая привода масляного насоса |
| 52 |
45 9327 1099 |
4 |
Болт |
| 53 |
252137-П2 |
3 |
Шайба |
| 54 |
45 9327 6141 |
3 |
Болт |

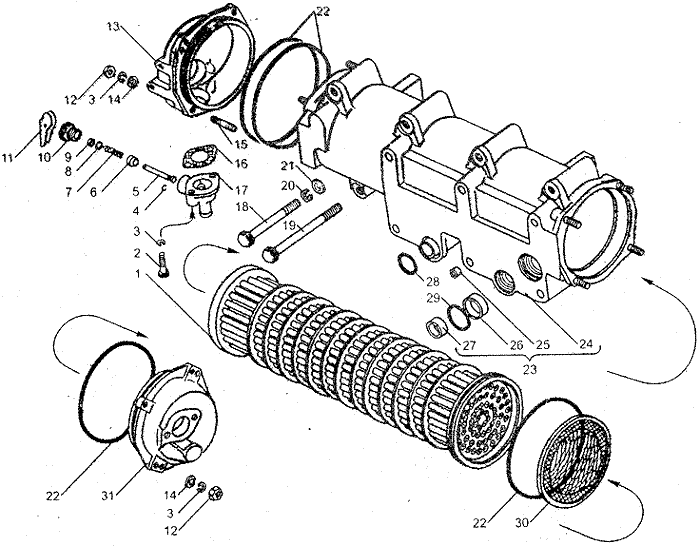

Фильтр очистки масла двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1012010 |
1 |
Фильтр очистки масла в сб |
| |
850.1012015 |
1 |
Корпус в сб |
| 1 |
850.1012020 |
1 |
Корпус |
| 2 |
850.1012293-10 |
1 |
Пробка перепускного клапана |
| 3 |
312697-П |
1 |
Прокладка |
| 4 |
840.1012294-10 |
1 |
Контакт неподвижный |
| 5 |
312307-П29 |
2 |
Шайба |
| 6 |
312322-П |
2 |
Шайба |
| 7 |
840.1012067-10 |
1 |
Пробка |
| 8 |
840.1012298-10 |
1 |
Втулка |
| 9 |
252156-П2 |
1 |
Шайба |
| 10 |
250517-П29 |
1 |
Гайка |
| 11 |
220048-П2 |
1 |
Винт |
| 12 |
312698-П2 |
4 |
Шайба |
| 13 |
840.1012058 |
1 |
Пружина |
| 14 |
840.1012059-10 |
1 |
Штуцер |
| 15 |
840.1012291-10 |
1 |
Пружина сигнализатора |
| 16 |
840.1012292-10 |
1 |
Контакт подвижный |
| 17 |
840.1012055-10 |
1 |
Клапан перепускной |
| 18 |
316121-П29 |
1 |
Пробка |
| 19 |
850.1012202 |
1 |
Корпус датчиков давления масла |
| 20 |
252135-П2 |
2 |
Шайба |
| 21 |
201460-П29 |
2 |
Болт |
| 22 |
316195-П29 |
2 |
Пробка |
| 23 |
312330-П |
4 |
Прокладка |
| 24 |
840.1002437 |
1 |
Прокладка |
| 25 |
312768-П |
2 |
Прокладка |
| 26 |
316185-П2 |
2 |
Пробка |
| 27 |
252007-П29 |
1 |
Шайба |
| 28 |
252137-П2 |
1 |
Шайба |
| 29 |
850.1012504 |
1 |
Болт |
| |
840.1012038-12* |
3 |
Элемент фильтрующий в упаковке |
| 30 |
840.1012040-12** |
3 |
Элемент фильтрующий в сб |
| |
840.1012040-14** |
3 |
Элемент фильтрующий в сб |
| 31 |
840.1012052-10 |
3 |
Прокладка элемента |
| 32 |
840.1012127-10 |
3 |
Штуцер |
| 33 |
840.1012051-10 |
3 |
Крышка замковая |
| 34 |
840.1012083-10 |
3 |
Кольцо |
| 35 |
238Б-1012077-Б2 |
3 |
Колпак элемента в сб |
| 36 |
200463-П29 |
1 |
Болт |
| 37 |
252006-П29 |
5 |
Шайба |
| 38 |
252136-П2 |
5 |
Шайба |
| 39 |
201684-П29 |
4 |
Болт |
| 40 |
850.1012192 |
2 |
Корпус штуцера слива масла |
Радиатор водомасляный и радиатор водомасляный гидротрансмиссии двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1013600 |
1 |
Радиатор водомасляный в сборе |
| |
850.1714600 |
1 |
Радиатор водомасляный гидротрансмиссии в сборе |
| 1 |
840.1013650-01 |
2 |
Элемент охлаждающий в сб |
| 2 |
201464-П29 |
4 |
Болт |
| 3 |
252135-П2 |
12 |
Шайба |
| |
840.1305008 |
2 |
Кран сливной с рычагом в сб |
| |
240-1305010-Б |
2 |
Кран сливной в сб |
| 4 |
240-1305044 |
2 |
Кольцо запорное |
| 5 |
240-1305032 |
2 |
Стержень |
| 6 |
240-1305025 |
2 |
Клапан в сб |
| 7 |
240-1305030-Б |
2 |
Пружина |
| 8 |
252004-П29 |
2 |
Шайба |
| 9 |
240-1305036 |
2 |
Кольцо уплотнительное |
| 10 |
240-1305041 |
2 |
Гайка нажимная |
| 11 |
842.1305028 |
2 |
Рычаг |
| |
258039-П29 |
2 |
Шплинт |
| 12 |
250511-П29 |
16 |
Гайка |
| 13 |
850.1013710 |
2 |
Крышка радиатора задняя |
| |
316608-П29 |
16 |
Ввертыш |
| |
262507-П2 |
2 |
Пробка |
| 14 |
252005-П29 |
16 |
Шайба |
| 15 |
216527-П29 |
16 |
Шпилька |
| 16 |
201-1306075-А |
2 |
Прокладка |
| 17 |
240-1305013-Б |
2 |
Корпус крана |
| 18 |
200407-П29 |
3 |
Болт |
| 19 |
200412-П29 |
2 |
Болт |
| 20 |
252137-П2 |
5 |
Шайба |
| 21 |
252007-П29 |
5 |
Шайба |
| 22 |
25 3111 6314 |
8 |
Кольцо 155-165-46-2-5 |
| 23 |
840.1013620-10 |
1 |
Корпус радиатора в сб |
| 24 |
840.1013622-10 |
1 |
Корпус |
| |
850.1714620 |
1 |
Корпус радиатора гидротрансмиссии в сб |
| |
850.1714622 |
1 |
Корпус |
| 25 |
316601-П29 |
9 |
Ввертыш |
| 26 |
840.1013628 |
4 |
Втулка корпуса |
| 27 |
840.1013630 |
5 |
Втулка корпуса |
| 28 |
25 3111 6149 |
3 |
Кольцо 030-036-36-2-5 |
| 29 |
25 3111 6239 |
4 |
Кольцо 044-050-36-2-5 |
| 30 |
8401.1013700 |
2 |
Сетка защитная в сб |
| 31 |
850.1013694 |
2 |
Крышка радиатора передняя |

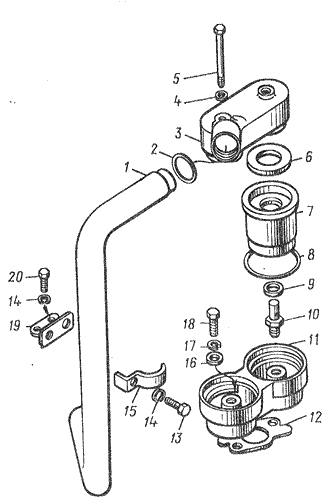

Вентиляция картера двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1014100 |
1 |
Установка сапуна в сб. |
| 1 |
840.1014149 |
1 |
Трубка отвода газов |
| 2 |
2531112158 |
1 |
Кольцо 042-048-36-2-1 |
| 3 |
840.1014142 |
1 |
Крышка сапуна |
| 4 |
312638-П |
2 |
Шайба |
| 5 |
310031-П29 |
2 |
Болт |
| 6 |
840.1014136 |
2 |
Прокладка крышки |
| 7 |
840.1014107 |
2 |
Стакан сапуна наружный в сб. |
| 8 |
2531112196 |
2 |
Кольцо 086-092-36-2-1 |
| 9 |
312316-П29 |
2 |
Шайба |
| 10 |
840.1014129 |
2 |
Штуцер сливной |
| |
840.1014180 |
1 |
Корпус сапуна со штуцером в сб. |
| 11 |
840.1014182 |
1 |
Корпус сапуна со штуцером в сб. |
| 12 |
840.1014128 |
1 |
Прокладка сапуна |
| 13 |
201462-П29 |
1 |
Болт |
| 14 |
252135-П2 |
3 |
Шайба |
| 15 |
840.1014147 |
1 |
Скоба крепления трубки |
| 16 |
252006-П29 |
2 |
Шайба |
| 17 |
252136-П2 |
2 |
Шайба |
| 18 |
201678-П29 |
2 |
Болт крепления сапуна |
| 19 |
840.1014145 |
1 |
Кронштейн крепления трубки |
| 20 |
201456-П29 |
2 |
Болт |

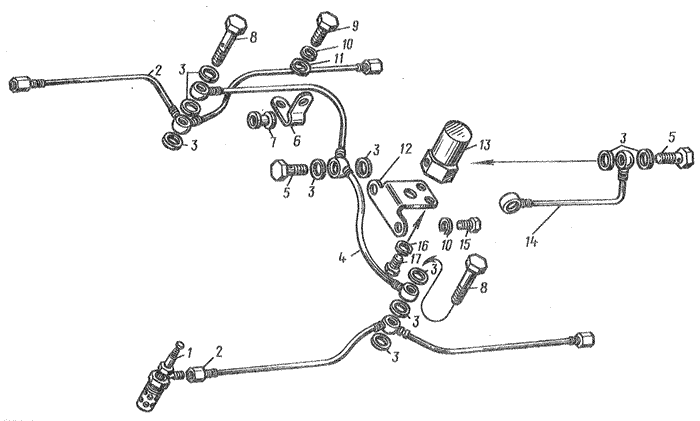

Электрофакельное устройство двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
11102.3740 |
4 |
Свеча факельная штифтовая |
| 2 |
840.1022870 |
2 |
Трубка топливная от ввертыша к свечам в сб. |
| 3 |
312482-П34 |
8 |
Прокладка |
| 4 |
840.1022840 |
1 |
Трубка топливная от электромагнитного клапана |
| 5 |
310122-П29 |
3 |
Болт |
| 6 |
315466-П29 |
2 |
Кляммер |
| 7 |
840.1022860 |
2 |
Амортизатор |
| 8 |
310239-П29 |
2 |
Болт |
| 9 |
201454-П29 |
2 |
Болт |
| 10 |
252135-П2 |
2 |
Шайба |
| 11 |
252005-П29 |
2 |
Шайба |
| 12 |
840.1022815 |
1 |
Кронштейн клапана |
| 13 |
1102.3741 |
1 |
Клапан электромагнитный |
| 14 |
840.1022826 |
1 |
Трубка топливная от топливного насоса высокого давления к электромагнитному клапану в сб. |
| 15 |
201452-П29 |
2 |
Болт |
| 16 |
252134-П2 |
2 |
Шайба |
| 17 |
201416-П29 |
2 |
Болт |

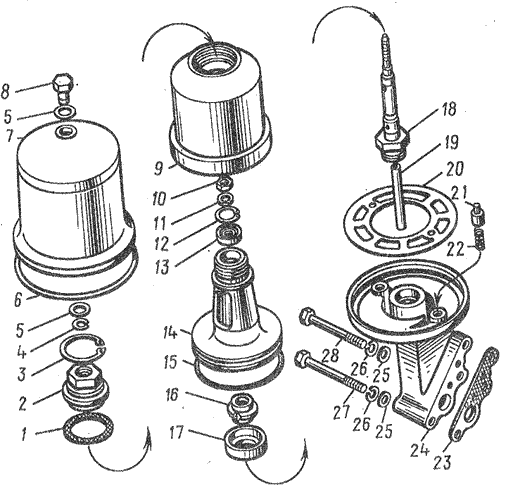

Фильтр центробежной очистки масла двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1028010 |
1 |
Фильтр центробежной очистки масла в сб. |
| 1 |
840.1028064 |
1 |
Прокладка |
| 2 |
840.1028046 |
1 |
Гайка |
| 3 |
840.1028062 |
1 |
Кольцо |
| 4 |
840.1028087 |
1 |
Кольцо пружинное |
| 5 |
312333-П |
2 |
Шайба |
| 6 |
2531112228 |
1 |
Кольцо 155-160-36-2-1 |
| 7 |
840.1028082 |
1 |
Крышка фильтра |
| 8 |
840.1028089 |
1 |
Гайка |
| 9 |
840.1028052 |
1 |
Крышка ротора |
| 10 |
250615-П2 |
1 |
Гайка |
| 11 |
840.1028061 |
1 |
Кольцо упорное |
| 12 |
840.1028088 |
1 |
Кольцо |
| 13 |
202 |
1 |
Подшипники |
| |
840.1028035 |
1 |
Корпус ротора в сб. |
| 14 |
840.1028036 |
1 |
Корпус ротора |
| 15 |
236-1028246 |
1 |
Кольцо уплотнительное |
| 16 |
840.1028044 |
1 |
Форсунка |
| 17 |
840.1028047 |
1 |
Втулка |
| 18 |
840.1028042 |
1 |
Ось ротора |
| 19 |
840.1028056 |
1 |
Трубка |
| 20 |
840.1028066 |
1 |
Пластина стопора |
| 21 |
840.1028068 |
2 |
Палец стопора |
| 22 |
840.1028070 |
2 |
Пружина стопора |
| 23 |
840.1028025 |
1 |
Прокладка |
| 24 |
840.1028020 |
1 |
Корпус фильтра |
| 25 |
252006-П29 |
3 |
Шайба |
| 26 |
252136-П2 |
3 |
Шайба |
| 27 |
200468-П29 |
2 |
Болт |
| 28 |
200460-П29 |
1 |
Болт |

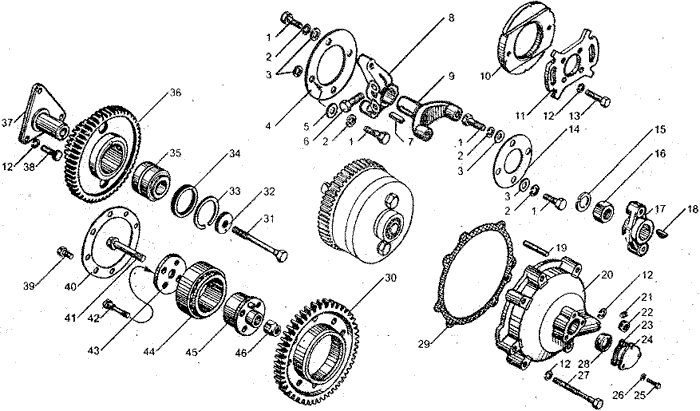

Привод агрегатов двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
310070-П29 |
8 |
Болт |
| 2 |
252137-П2 |
8 |
Шайба |
| 3 |
252007-П29 |
6 |
Шайба |
| 4 |
840.1029274-10 |
6 |
Пластина передняя |
| 5 |
312316-П29 |
4 |
Шайба |
| 6 |
45 9318 1126 |
2 |
Болт |
| 7 |
314132-П2 |
1 |
Шпонка |
| 8 |
840.1029264-10 |
1 |
Фланец ведущей полумуфты |
| 9 |
840.1029268-10 |
1 |
Полумуфта ведущая |
| 10 |
840.1029286-10 |
1 |
Полумуфта ведомая |
| 11 |
840.1029288-10 |
1 |
Фланец ведомой полумуфты |
| 12 |
252136-П2 |
12 |
Шайба |
| 13 |
201676-П29 |
4 |
Болт |
| 14 |
840.1029272-10 |
6 |
Пластина задняя |
| 15 |
252161-П2 |
1 |
Шайба |
| 16 |
250565-П29 |
1 |
Гайка |
| 17 |
840.1029270-10 |
1 |
Фланец ведущей полумуфты |
| 18 |
314042-П2 |
1 |
Шпонка |
| 19 |
216564-П29 |
2 |
Шпилька |
| 20 |
840.1029176-10 |
1 |
Корпус заднего подшипника |
| 21 |
45 9932 1201 |
1 |
Пробка |
| 22 |
250517-П29 |
2 |
Гайка |
| 23 |
840.3813856 |
1 |
Прокладка |
| 24 |
850.1029296 |
1 |
Заглушка |
| 25 |
201456-П29 |
3 |
Болт |
| 26 |
252135-П2 |
3 |
Шайба |
| 27 |
200471-П29 |
3 |
Болт |
| 28 |
840.1029240 |
1 |
Манжета в сб |
| 29 |
840.1029178-10 |
1 |
Прокладка корпуса |
| 30 |
840.1029104 |
1 |
Шестерня промежуточная |
| 31 |
310035-П29 |
1 |
Болт |
| 32 |
840.1029140 |
1 |
Шайба упорная со штифтом в сб |
| 33 |
236-1307081 |
1 |
Кольцо Б62 |
| 34 |
840.1029034 |
1 |
Кольцо упорное |
| 35 |
4624534964 |
1 |
Подшипник 97505 |
| 36 |
840.1029115-02 |
1 |
Шестерня ведущая в сб. |
| 37 |
840.1029128 |
1 |
Ось ведущей шестерни |
| 38 |
4593181095 |
3 |
Болт |
| 39 |
201452-П2 |
8 |
Болт |
| 40 |
850.1029078 |
1 |
Фланец |
| 41 |
850.1005062 |
1 |
Болт |
| 42 |
310119-П2 |
4 |
Болт |
| 43 |
850.1029347 |
1 |
Шайба упорная |
| 44 |
4624535358 |
1 |
Подшипник 97814-У |
| 45 |
850.1029083 |
1 |
Ось промежуточной шестерни с втулкой в сб. |
| 46 |
312104-П2 |
1 |
Гайка |

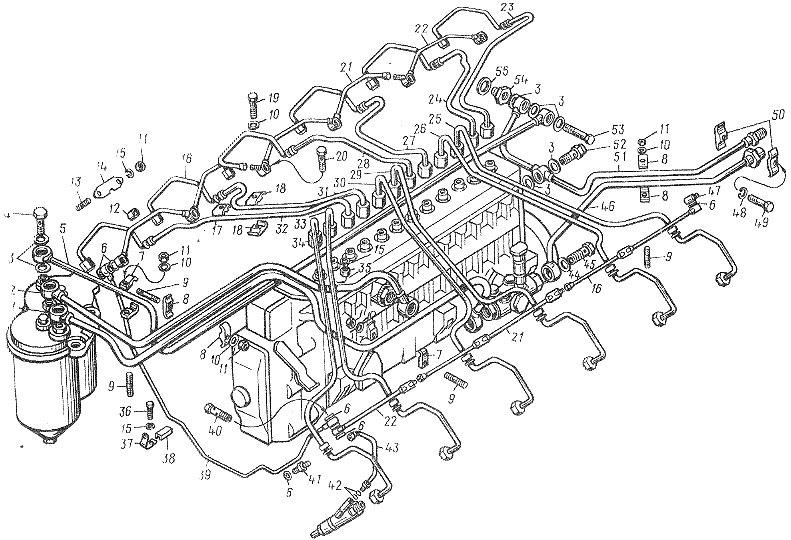

Топливные трубопроводы двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1104422 |
1 |
Трубка отводящая топливоподкачивающего насоса в сб. |
| 2 |
850.1104426-01 |
1 |
Трубка подводящая насоса высокого давления в сб. |
| 3 |
312326-П |
7 |
Прокладка |
| 4 |
310096-П29 |
1 |
Болт |
| 5 |
850.1104384-01 |
1 |
Трубка отводящая топливного фильтра в сб. |
| 6 |
312482-П34 |
39 |
Шайба |
| 7 |
840.1104514 |
8 |
Скоба в сб. |
| 8 |
840.1104446 |
4 |
Скоба в сб. |
| 9 |
216531-П29 |
7 |
Шпилька крепеления скоб |
| 10 |
252005-П29 |
16 |
Шайба |
| 11 |
250511-П29 |
23 |
Гайка |
| 12 |
240-1104344-А |
12 |
Уплотнитель |
| 13 |
216527-П29 |
24 |
Шпилька крепления фланца |
| 14 |
240-1104345-Б |
12 |
Фланец |
| 15 |
252135-П2 |
27 |
Шайба |
| 16 |
8423.1104373-10 |
2 |
Трубка топливная дренажная |
| 17 |
840.1112522 |
1 |
Колодка |
| 18 |
840.1112528 |
14 |
Скоба |
| 19 |
201462-П29 |
8 |
Болт |
| 20 |
310122-П29 |
9 |
Болт |
| 21 |
840.1104374-10 |
2 |
Трубка топливная дренажная |
| 22 |
8423.1104375 |
2 |
Трубка топливная дренажная короткая |
| |
840.1112406-10 |
3 |
Трубка топливная высокого давления в сб. (для запасных частей) |
| |
840.1112416-10 |
9 |
Трубка топливная высокого давления в сб. (для запасных частей) |
| 23 |
840.1112400-10 |
1 |
Трубка топливная высокого давления 1-й секции |
| 24 |
840.1112410-10 |
1 |
Трубка топливная высокого давления 2-й секции |
| 25 |
840.1112420-10 |
1 |
Трубка топливная высокого давления 3-й секции |
| 26 |
840.1112430-10 |
1 |
Трубка топливная высокого давления 4-й секции |
| 27 |
840.1112440-10 |
1 |
Трубка топливная высокого давления 5-й секции |
| 28 |
840.1112450-10 |
1 |
Трубка топливная высокого давления 6-й секции |
| 29 |
840.1112460-10 |
1 |
Трубка топливная высокого давления 7-й секции |
| 30 |
840.1112470-10 |
1 |
Трубка топливная высокого давления 8-й секции |
| 31 |
840.1112480-10 |
1 |
Трубка топливная высокого давления 9-й секции |
| 32 |
840.1112490-10 |
1 |
Трубка топливная высокого давления 10-й секции |
| 33 |
840.1112500-10 |
1 |
Трубка топливная высокого давления 11-й секции |
| 34 |
840.1112510-10 |
1 |
Трубка топливная высокого давления 12-й секции |
| 35 |
25051-П29 |
1 |
Гайка |
| 36 |
201454-П29 |
2 |
Болт |
| 37 |
840.1104825 |
2 |
Кляммер крепления дренажной трубки |
| 38 |
840.1104336 |
2 |
Прокладка |
| 39 |
840.1104370-01 |
1 |
Трубка дренажная форсунок в сб. |
| 40 |
310239-П29 |
3 |
Болт |
| 41 |
840.1104918 |
12 |
Ниппель |
| 42 |
238-1723026 |
24 |
Кольцо |
| 43 |
840.1104361-10 |
12 |
Трубка форсунки дренажная |
| 44 |
201-1015624 |
10 |
Прокладка |
| 45 |
310264-П29 |
5 |
Болт |
| 46 |
850.1104410 |
1 |
Трубка подводящая топливоподкачивающего насоса в сб. |
| 47 |
840.1104349 |
1 |
Наконечник |
| 48 |
252136-П2 |
1 |
Шайба |
| 49 |
201682-П29 |
1 |
Болт |
| 50 |
840.1104440 |
2 |
Колодка |
| 51 |
850.1104382 |
1 |
Трубка отводящая насоса высокого давления в сб. |
| 52 |
60.111282 |
1 |
Клапан перепускной в сб. |
| 53 |
310236-П29 |
1 |
Болт |
| 54 |
316616-П29 |
1 |
Ввертыш |
| 55 |
312630-П |
1 |
Шайба |

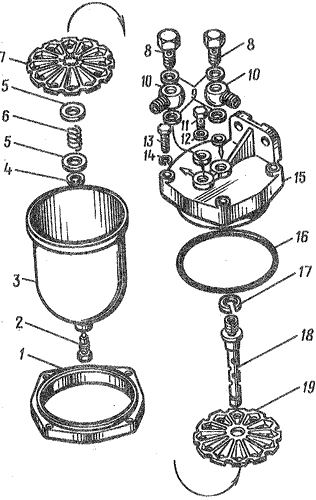

Фильтр грубой очистки топлива двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1105010 |
2 |
Фильтр грубой очистки топлива |
| 1 |
840.1105084 |
2 |
Фланец |
| 2 |
840.1117144 |
2 |
Пробка сливная |
| 3 |
840.1105050 |
2 |
Стакан |
| 4 |
840.1028087 |
2 |
Кольцо пружинное |
| 5 |
252017-П2 |
4 |
Шайба |
| 6 |
840.1105408 |
2 |
Пружина |
| 7 |
840.1105412 |
18 |
Диск |
| 8 |
310096-П29 |
4 |
Болт |
| 9 |
312326-П34 |
8 |
Шайба |
| 10 |
236-1104429 |
4 |
Наконечник топливной трубки |
| 11 |
316184-П29 |
2 |
Пробка |
| 12 |
312482-П34 |
2 |
Шайба |
| 13 |
201460-П29 |
8 |
Болт |
| 14 |
252135-П2 |
8 |
Шайба |
| 15 |
840.1105015 |
2 |
Крышка |
| 16 |
2531112221 |
2 |
Кольцо 120-126-36-2-1 |
| 17 |
252138-П2 |
2 |
Шайба |
| 18 |
840.1105406 |
2 |
Ось фильтра |
| 19 |
840.1105402 |
2 |
Диск верхний |

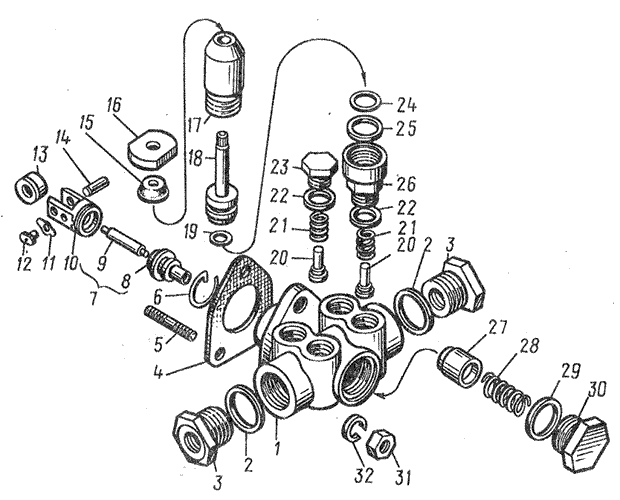

Топливоподкачивающий насос двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
44.1106010 |
1 |
Насос топливоподкачивающий в сб. |
| 1 |
44.1106013 |
1 |
Корпус насоса |
| 2 |
312768-П |
2 |
Прокладка |
| 3 |
316617-П29 |
2 |
Ввертыш |
| 4 |
240-1106285 |
1 |
Прокладка |
| 5 |
4595361003 |
3 |
Шпилька |
| 6 |
236-1106256 |
1 |
Кольцо стопорное |
| 7 |
33.1106222 |
1 |
Шток со втулкой |
| 8 |
236-1106223 |
1 |
Втулка |
| 9 |
236-1106252-Б |
1 |
Шток со втулкой |
| 10 |
42.1106240 |
1 |
Толкатель поршня |
| 11 |
42.1106247 |
2 |
Фиксатор оси |
| 12 |
236-1106246 |
2 |
Сухарь толкателя |
| 13 |
42.1106242 |
1 |
Ролик толкателя |
| 14 |
42.1106244 |
1 |
Ось ролика толкателя |
| |
236-1106288-В |
1 |
Насос топливоподкачивающий в сб. |
| 15 |
236-1106342 |
1 |
Колпачок защитный |
| 16 |
236-1106314 |
1 |
Рукоятка |
| 17 |
236-1106292-Е |
1 |
Цилиндр топливопрокачивающего насоса |
| 18 |
236-1106298-Е |
1 |
Поршень топливопрокачивающего насоса |
| 19 |
2531113053 |
1 |
Кольцо 006-010-25-2-2 |
| 20 |
236-1106264 |
4 |
Клапан топливоподкачивающего насоса |
| 21 |
236-1106272 |
4 |
Пружина клапана |
| 22 |
852619-П |
4 |
Шайба |
| 23 |
236-1106276 |
3 |
Пробка клапана |
| 24 |
236-1110479 |
1 |
Кольцо уплотнительное |
| 25 |
236-1106306-Б |
1 |
Кольцо |
| 26 |
236-1106324-Г |
1 |
Корпус цилиндра |
| 27 |
236-1106228 |
1 |
Поршень топливоподкачивающего насоса |
| 28 |
236-1106232 |
1 |
Пружина поршня |
| 29 |
852620-П |
1 |
Шайба |
| 30 |
44.1106234 |
1 |
Пробка пружины |
| 31 |
250508-П29 |
3 |
Гайка |
| 32 |
252134-П29 |
3 |
Шайба |

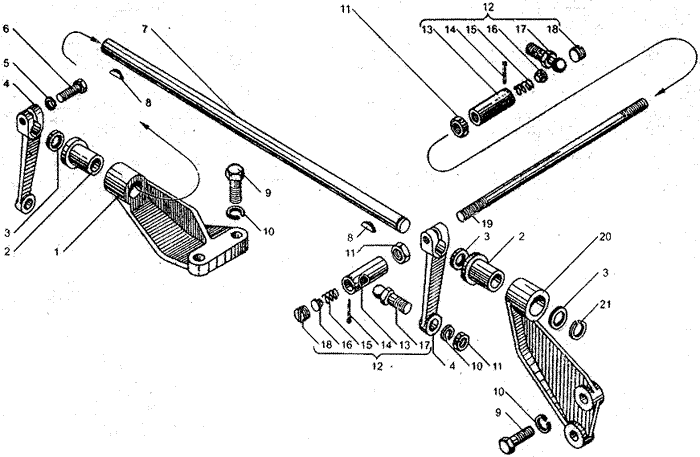

Привод управления регулятором двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1108039 |
1 |
Кронштейн левый |
| |
850.1108038 |
1 |
Кронштейн левый в сб. |
| 2 |
840.1108040 |
2 |
Втулка |
| 2 |
740.1108040 |
2 |
Втулка |
| 3 |
312328-П29 |
3 |
Шайба |
| 4 |
840.1108072 |
2 |
Рычаг |
| 5 |
252134-П2 |
2 |
Шайба |
| 6 |
201422-П29 |
2 |
Болт |
| 7 |
850.1108045 |
1 |
Вал привода управления регулятором |
| 8 |
4598246256 |
2 |
Шпонка |
| 9 |
201460-П29 |
4 |
Болт |
| 10 |
252135-П2 |
6 |
Шайба |
| 11 |
250510-П29 |
4 |
Гайка |
| 12 |
840.1108054 |
2 |
Наконечник с шаровым пальцем |
| 13 |
204-1108056 |
2 |
Наконечник |
| 14 |
258003-П29 |
2 |
Шплинт |
| 15 |
204-1108058 |
3 |
Пружина |
| 16 |
204-1108059 |
2 |
Сухарь |
| 17 |
840.1108061 |
2 |
Палец шаровой |
| 18 |
204-1108060 |
2 |
Пробка |
| 19 |
850.1108051 |
1 |
Тяга |
| 20 |
850.1108138 |
1 |
Кронштейн правый |
| |
850.1108136 |
1 |
Кронштейн правый в сб. |
| 21 |
850.1108047 |
1 |
Кольцо запорнорное |

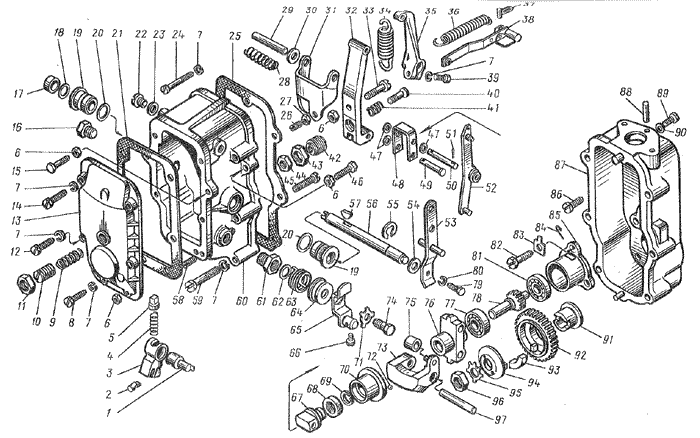

Регулятор частоты вращения двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
236-1110136-Б |
1 |
Ось кулисы |
| 2 |
60.1110220 |
1 |
Ползун кулисы |
| 3 |
60.1110132 |
1 |
Кулиса |
| 4 |
236-1110374-Б |
1 |
Пружина фиксатора |
| 5 |
236-1110272-Б |
1 |
Фиксатор кулисы |
| 6 |
250508-П29 |
4 |
Гайка |
| 7 |
252154-П29 |
12 |
Шайба |
| 8 |
310611-П29 |
1 |
Винт |
| 9 |
236-1110490 |
1 |
Пружина буферная |
| 10 |
6007.1110492-10 |
1 |
Корпус буферной пружины |
| 11 |
311511-П29 |
1 |
Контргайка |
| 12 |
222529-П29 |
2 |
Винт |
| 13 |
60.1110498-01 |
1 |
Крышка смотрового люка |
| 14 |
310600-П29 |
1 |
Винт |
| 15 |
310142-П29 |
1 |
Болт регулировочный |
| 16 |
852880-П29 |
1 |
Пробка |
| 17 |
313955-П29 |
1 |
Заглушка |
| 18 |
236-1110482 |
1 |
Кольцо уплотнительное |
| 19 |
236-1110476-Б |
2 |
Втулка вала |
| 20 |
236-1110479 |
2 |
Кольцо втулки уплотнительное |
| 21 |
236-1110499-А3 |
1 |
Прокладка крышки смотрового люка |
| 22 |
852369-П29 |
2 |
Винт-заглушка |
| 23 |
852205-П |
2 |
Шайба |
| 24 |
310612-П29 |
1 |
Винт |
| 25 |
236-1110154-А |
1 |
Прокладка крышки регулятора |
| 26 |
852364-П15 |
1 |
Винт регулировочный |
| 27 |
250511-П15 |
1 |
Гайка |
| 28 |
236-1110089 |
1 |
Пружина компенсационная |
| 29 |
236-1110088 |
1 |
Ось роычагов |
| 30 |
312700-П15 |
1 |
Шайба |
| 31 |
236-1110080 |
1 |
Рычаг двуплечий |
| 32 |
238НБ-1110406-А2 |
1 |
Рычаг регулятора |
| 33 |
852350-П15 |
1 |
Винт регулировочный |
| 34 |
42.1110462 |
1 |
Пружина регулятора |
| 35 |
236-1110466-А |
1 |
Рычаг пружины |
| 36 |
60.1110448 |
1 |
Пружина рычага |
| 37 |
60.1110449 |
1 |
Зацеп пружины с плеткой и щитком |
| 38 |
423.1110454-01 |
1 |
Тяга |
| 39 |
201418-П15 |
1 |
Болт |
| 40 |
902.1110412-10 |
1 |
Корректор |
| 41 |
240Б-1110414-Б |
1 |
Пружина корректора |
| 42 |
240Б-1110416 |
1 |
Корпус пружины корректора |
| 43 |
311512-П15 |
1 |
Контргайка |
| 44 |
4595535253 |
2 |
Гайка |
| 45 |
852372-П29 |
1 |
Винт регулировочный |
| 46 |
852005-П29 |
1 |
Болт регулировочный |
| 47 |
312370-П29 |
3 |
Шайба |
| 48 |
236-1110433 |
1 |
Серьга регулятора |
| 49 |
317849-П15 |
1 |
Палец |
| 50 |
236-1110066 |
1 |
Ось упорной пяты |
| 51 |
258012-П15 |
4 |
Шплинт разводной |
| 52 |
236-1110441-А |
1 |
Рычаг рейки в сб |
| 53 |
236-1110151 |
1 |
Рычаг управления регулятором |
| 54 |
312347-П15 |
1 |
Шайба |
| 55 |
236-1110471 |
1 |
Кольцо пружинное упорное |
| 56 |
236-1110467 |
1 |
Вал рычага пружины |
| 57 |
314003-П |
1 |
Шпонка сегментная |
| 58 |
236-1110200 |
1 |
Винт регулировочный |
| 59 |
222539-П29 |
5 |
Винт |
| 60 |
60.1110129 |
1 |
Крышка регулятора |
| 61 |
236-1110134-Б |
1 |
Ввертыш оси кулисы |
| 62 |
236-1110394 |
1 |
Кольцо уплотнительное |
| 63 |
236-1110396 |
1 |
Пружинка возвратная |
| 64 |
236-1110398 |
1 |
Крышка пружины |
| 65 |
42.1110380-10 |
1 |
Рычаг останова в сб |
| 66 |
852006-П29 |
1 |
Болт |
| 67 |
236-1110065-Б |
1 |
Пята упорная |
| 68 |
8102 |
1 |
Подшипник муфты грузов |
| 69 |
236-1110067 |
1 |
Кольцо пружинное |
| 70 |
60.1110062-01 |
1 |
Муфта грузов |
| 71 |
236-1110262 |
1 |
Шайба скобы кулисы |
| 72 |
236-1110064 |
27 |
Шарик |
| 73 |
240-1110045 |
2 |
Груз регулятора |
| 74 |
201416-П29 |
1 |
Болт |
| 75 |
236-1110532 |
2 |
Ролик груза |
| |
240-1110040-А |
1 |
Державка грузов со стаканом в сб |
| 76 |
236-1110046-Б |
1 |
Державка грузов |
| 77 |
202 |
1 |
Шарикоподшипник |
| 78 |
236-1110051-В |
1 |
Валик державки грузов |
| 79 |
201418-П29 |
1 |
Болт |
| 80 |
252134-П29 |
1 |
Шайба |
| 81 |
200 |
1 |
Шарикоподшипник |
| 82 |
310140-П15 |
3 |
Болт |
| 83 |
312529-П15 |
3 |
Шайба |
| 84 |
236-1110042 |
1 |
Стопор пружинный |
| 85 |
236-1110558-В |
1 |
Стакан подшипников |
| 86 |
311200-П29 |
3 |
Винт |
| 87 |
423.1110022 |
1 |
Корпус регулятора |
| 88 |
258639-П15 |
3 |
Штифт |
| 89 |
260003-П15 |
1 |
Палец |
| 90 |
2531113013 |
1 |
Кольцо |
| 91 |
236-1110518-Б |
1 |
Втулка ведущей шестерни |
| 92 |
236-1110516-Б2 |
1 |
Шестерня ведущая |
| 93 |
236-1110517-Б2 |
4 |
Сухарь шестерни |
| 94 |
236-1110521 |
1 |
Фланец втулки |
| 95 |
312516-П15 |
1 |
Шайба стопорная |
| 96 |
250634-П15 |
1 |
Гайка |
| 97 |
236-1110049 |
2 |
Ось груза регулятора |
Корректор подачи топлива по наддуву двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
423.1110860-10 |
1 |
Корректор подачи топлива в сб. |
| |
423.1110860-20 |
1 |
Корректор подачи топлива в сб. |
| 1 |
423.1110880-10 |
1 |
Корпус мембраны |
| 2 |
421.1110895 |
1 |
Прокладка крышки |
| 3 |
423.1110893 |
1 |
Крышка |
| 4 |
252134-П29 |
2 |
Шайба |
| 5 |
852011-П15 |
2 |
Болт |
| 6 |
310048-П29 |
1 |
Болт |
| 7 |
252135-П2 |
4 |
Шайба |
| 8 |
852017-П |
1 |
Болт |
| 9 |
421.1110830 |
1 |
Колпачок корпуса |
| 10 |
312327-П |
1 |
Прокладка |
| 11 |
311448-П15 |
1 |
Гайка |
| 12 |
421.1110828-10 |
1 |
Корпус пружины |
| 13 |
421.1110826-20 |
1 |
Пружина корректора |
| 14 |
421.1110786-10 |
1 |
Золотник |
| 15 |
42.1111902 |
1 |
Ввертыш |
| 16 |
852619-П |
1 |
Шайба |
| 17 |
421.1110881 |
1 |
Прокладка |
| 18 |
421.1110899 |
1 |
Рычаг корректора |
| 19 |
421.1110901 |
1 |
Ось рычагов |
| 20 |
318-85418 |
4 |
Шайба |
| 21 |
421.1110905 |
1 |
Пружина мембраны |
| 22 |
421.1110897 |
1 |
Шток мембраны |
| 23 |
318-85283 |
1 |
Гайка |
| 24 |
421.1110898 |
1 |
Втулка штока |
| 25 |
852921-П |
1 |
Шайба |
| 26 |
421.1110882 |
1 |
Фланец |
| 27 |
421.1110878-01 |
1 |
Мембрана |
| 28 |
421.1110802 |
1 |
Пружина поршня |
| 29 |
423.1110866 |
1 |
Корпус корректора |
| 30 |
423.1110932 |
1 |
Пружина гильзы |
| 31 |
421.1110869 |
1 |
Прокладка |
| 32 |
423.1110930 |
1 |
Гильза упора |
| 33 |
421.1110800 |
1 |
Поршеь корректора |
| 34 |
423.1110923 |
1 |
Проставка |
| 35 |
423.1110925-10 |
1 |
Упор |
| 36 |
236-1014272 |
1 |
Прокладка |
| 37 |
423.1110921 |
1 |
Фланец |
| 38 |
852010-П29 |
2 |
Болт |
| 39 |
250508-П29 |
4 |
Гайка |
| 40 |
252154-П29 |
6 |
Шайба |
| 41 |
423.1110924 |
1 |
Прокладка |
| 42 |
4595361005 |
2 |
Шпилька |
| 43 |
423.1110927-10 |
1 |
Рычаг корректора |
| 44 |
852753-П |
1 |
Штифт |
| 45 |
310062-П29 |
1 |
Болт |
| 46 |
310122-П29 |
2 |
Болт |
| 47 |
312482-П34 |
4 |
Шайба |
| 48 |
8401.1111558 |
1 |
Трубка подвода воздуха |
| 49 |
310611-П29 |
1 |
Винт |
| 50 |
852378-П |
3 |
Винт |
| 51 |
421.1110894 |
1 |
Крышка мемебраны |
| 52 |
312325-П15 |
1 |
Шайба |
Топливный насос высокого давления двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
444.1111005-30 |
1 |
Топливный насос высокого давления в сб. |
| 1 |
44.1111021-10 |
1 |
Корпус насоса с втулками |
| 2 |
42.1111087 |
2 |
Шайба подшипника дистанционная |
| 3 |
6-7506НА |
2 |
Подшипник кулачкового вала |
| 4 |
42.1111077 |
1 |
Втулка подшипников |
| 5 |
42.1111082 |
1 |
Кольцо упорное |
| 6 |
44.1111181 |
1 |
Рейка насоса |
| 7 |
250608-П15 |
1 |
Гайка |
| 8 |
201420-П15 |
1 |
Болт |
| 9 |
42.1111425 |
1 |
Пробка топливного канала |
| 10 |
240Н-1011449 |
1 |
Кольцо уплотнительное |
| 11 |
312768-П |
3 |
Прокладка |
| 12 |
316186-П29 |
1 |
Пробка |
| 13 |
42.1111110-20 |
12 |
Толкатель плунжера в сб. |
| 14 |
42.1111122 |
12 |
Втулка ролика |
| 15 |
42.1111118 |
12 |
Ролик толкателя |
| 16 |
42.1111124 |
12 |
Ось ролика |
| 17 |
42.1111112 |
12 |
Толкатель с сухарем |
| 18 |
42.1111125 |
12 |
Пята толкателя |
| 19 |
421.1111039-30 |
6 |
Секция топливного насоса в сб. |
| 19 |
421.1111040-30 |
6 |
Секция топливного насоса в сб. |
| 20 |
200463-П29 |
4 |
Болт |
| 21 |
252136-П2 |
4 |
Шайба |
| 22 |
312355-П29 |
4 |
Шайба |
| 23 |
4595361057 |
24 |
Шпилька |
| 24 |
42.1111386 |
48 |
Прокладка регулировочная |
| 25 |
42.1111385 |
96 |
Прокладка регулировочная |
| 26 |
42.1111375 |
12 |
Фланец нажимной |
| 27 |
252156-П29 |
24 |
Шайба |
| 28 |
250517-П29 |
24 |
Гайка |
| 29 |
8401.1111538 |
1 |
Трубка подвода масла в сб. |
| 30 |
44.1111412 |
1 |
Крышка защитная |
| 31 |
42.1111414 |
4 |
Винт крепления крышки |
| 32 |
310122-П29 |
2 |
Болт |
| 33 |
312482-П34 |
5 |
Прокладка |
| 34 |
312630-П |
1 |
Прокладка |
| 35 |
42.1111032 |
1 |
Ввертыш экранированный |
| 36 |
42.1111186 |
1 |
Крышка рейки |
| 37 |
33.1111285 |
1 |
Корпус клапана |
| 38 |
33.1111325 |
1 |
Шарик |
| 39 |
33.1111289-10 |
1 |
Пружина клапана |
| 40 |
870617-П |
3 |
Шайба регулировочная |
| 41 |
1/02844/60 |
1 |
Прокладка |
| 42 |
33.1111300 |
1 |
Пробка клапана |
| 43 |
852802-П |
1 |
Шпонка сегментная |
| 44 |
44.1111055-10 |
1 |
Вал кулачковый |
| 45 |
201458-П29 |
6 |
Болт |
| 46 |
252135-П29 |
6 |
Шайба |
| 47 |
312700-П29 |
2 |
Шайба |
| 48 |
421.1110869 |
1 |
Прокладка |
| 49 |
314019-П |
1 |
Шпонка сегментная |
| 50 |
42.1111063 |
4 |
Опора кулачкового вала |
| 51 |
201-1015624 |
4 |
Прокладка |
| 52 |
310264-П29 |
2 |
Болт |
| 53 |
42.1111905 |
1 |
Ввертыш |
| 54 |
852619-П |
2 |
Шайба |
| 55 |
236-1111154-А |
1 |
Стопор винта |
| 56 |
840.1111570 |
1 |
Трубка |
| 57 |
316617-П29 |
2 |
Ввертыш |
| 58 |
33.1106245 |
1 |
Винт стопорный |
| 59 |
852882-П29 |
1 |
Прбка спуска воздуха |
| 60 |
316619-П29 |
1 |
Ввертыш |
| 61 |
4595361003 |
3 |
Шпилька |
| 62 |
240-1106285 |
1 |
Прокладка |
| 63 |
240-1111258 |
1 |
Заглушка корпуса насоса |
| 64 |
252134-П29 |
3 |
Шайба |
| 65 |
250508-П29 |
3 |
Гайка |
| 66 |
2531113015 |
8 |
Кольцо 007-010-19-2-2 |
| 67 |
42.1111085 |
4 |
Колпачок |
| 68 |
42.1111065 |
8 |
Болт опры кулачкового вала |
| 69 |
42.1111280 |
1 |
Указатель начала подачи топлива |
| 70 |
42.1111080 |
1 |
Прокладка регулировочная |
| 71 |
42.1111079 |
7 |
Прокладка регулировочная |
| 72 |
42.1111078 |
3 |
Прокладка регулировочная |
| 73 |
2531112181 |
1 |
Кольцо 068-074-36-2-1 |
| 74 |
42.1111072-10 |
1 |
Крышка подшипника |
| 75 |
840.1029438-01 |
1 |
Манжета в сб. |
| 76 |
42.1111332-10 |
1 |
Маховик топливного насоса |
| 77 |
252161-П29 |
1 |
Шайба |
| 78 |
250565-П29 |
1 |
Гайка |
Секция топливного насоса высокого давления двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
421.1111220 |
12 |
Клапан нагнетательный в сб. |
| 2 |
421.1111226 |
12 |
Седло клапана |
| 3 |
421.1111224 |
12 |
Клапан нагнетательный в сб. |
| 4 |
42.1111230 |
24 |
Упор пружины клапана |
| 5 |
42.1111239 |
48 |
Прокладка регулировочная |
| 6 |
42.1111237 |
48 |
Прокладка регулировочная |
| 7 |
42.1111228 |
12 |
Пружина клапана |
| 8 |
42.1111257 |
12 |
Прокладка уплотнительная |
| 9 |
33.1112342 |
12 |
Кольцо уплотнительное |
| 10 |
42.1111256 |
12 |
Штуцер топливный высокого давления |
| 11 |
421.1111150-30 |
6 |
Пара плунжерная |
| 11 |
421.111151-30 |
6 |
Пара плунжерная |
| 12 |
42.1111041 |
12 |
Корпус секции в сб. |
| 13 |
2531112079 |
36 |
Кольцо 030-034-25-2-1 |
| 14 |
2531112069 |
24 |
Кольцо 021-025-25-2-1 |
| 15 |
42.1111135 |
12 |
Тарелка пружины толкателя нижняя |
| 16 |
42.1111138 |
12 |
Пружина толкателя плунжера |
| 17 |
42.1111134 |
12 |
Тарелка пружины толкателя верхняя |
| 18 |
42.1111176 |
12 |
Кольцо пружинное |
| 19 |
42.1111174 |
12 |
Втулка поворотная |
Форсунка двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
181.1112010-10 |
12 |
Форсунка |
| 1 |
18.1112196 |
12 |
Винт регулировочный |
| 2 |
312753-П |
12 |
Прокладка |
| 3 |
852507-П15 |
12 |
Гайка |
| 4 |
18.1112172 |
12 |
стержень фильтра форсунки |
| 5 |
18.1112024 |
12 |
Корпус |
| 6 |
33.1111325 |
12 |
Шарик |
| 7 |
18.1112136 |
12 |
Тарелка пружины верхняя |
| 8 |
33.1112140 |
12 |
Пружина |
| 9 |
312471-П |
12 |
Шайба уплотнительная |
| 10 |
33.1112116 |
12 |
Гайка распылителя |
| 11 |
181.1112110 |
12 |
Распылитель в сб. |
| 12 |
181.1112112 |
12 |
Корпус |
| 13 |
236-1112114-А |
12 |
Игла распылителя |
| 14 |
18.1112382 |
12 |
Проставка |
| 15 |
18.1112134 |
12 |
Штанга форсунки |
| 16 |
311900-П2 |
12 |
Гайка |
| 17 |
312695-П15 |
12 |
Шайба |
| 18 |
840.1112163 |
24 |
Скоба |
| 19 |
840.1112169 |
12 |
Опора скобы |
| 20 |
310468-П2 |
12 |
Шпилька |
Впускные коллекторы двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1115012 |
1 |
Коллектор впускной передний правый в сб. |
| 2 |
252006-П29 |
24 |
Шайба |
| 3 |
4593281097 |
24 |
Болт |
| 4 |
2531112299 |
4 |
Кольцо уплотнительное 108-115-46-2-1 |
| 5 |
840.1115158-01 |
2 |
Втулка соединительная |
| 6 |
8401.1115334 |
2 |
Прокладка |
| 7 |
8401.1115330 |
2 |
Фланец |
| 8 |
201464-П29 |
4 |
Болт |
| 9 |
8401.1115338 |
2 |
Втулка подводящая |
| 10 |
8401.1115011 |
1 |
Коллектор впускной задний правый в сб. |
| 11 |
840.1115026 |
12 |
Прокладка |
| 12 |
201-1015624 |
2 |
Прокладка |
| 13 |
850.1115014 |
1 |
Коллектор впускной передний левый в сб. |
| 14 |
8401.1115013 |
1 |
Коллектор впускной задний левый в сб. |
| 15 |
250510-П29 |
2 |
Гайка |
| 16 |
252135-П2 |
6 |
Шайба |
| 17 |
252005-П29 |
8 |
Шайба |
Фильтр тонкой очистки топлива двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1117010 |
1 |
Фильтр тонкой очистки топлива в сб. |
| |
840.1117020 |
1 |
Корпус фильтра в сб. |
| 1 |
840.1117162 |
1 |
Гильза перепускного клапана |
| 2 |
840.1117158 |
1 |
Пружина клапана термостата |
| 3 |
312699-П2 |
4 |
Шайба |
| 4 |
840.1117150 |
1 |
Клапан перепускной |
| 5 |
840.1117022 |
1 |
Корпус фильтра |
| 6 |
316198-П29 |
2 |
Пробка |
| 7 |
316108-П29 |
1 |
Пробка |
| 8 |
312367-П |
1 |
Шайба |
| 9 |
840.1117159 |
1 |
Пружина перепускного клапана |
| 10 |
252007-П29 |
2 |
Шайба |
| 11 |
252137-П2 |
2 |
Шайба |
| 12 |
310156-П2 |
2 |
Болт |
| 13 |
316622-П29 |
2 |
Ввертыш |
| 14 |
316615-П29 |
2 |
Ввертыш |
| 15 |
840.1117122 |
2 |
Болт |
| 16 |
312326-П |
2 |
Шайба |
| 17 |
840.1117037 |
2 |
Пружина фильтра |
| 18 |
850.1117182 |
2 |
Колпак фильтра |
| 19 |
4599311201 |
2 |
Пробка |
| 20 |
840.1117186 |
2 |
Прокладка колпака |
| 21 |
850.1117144 |
2 |
Пробка сливная |
| 22 |
840.1117114 |
4 |
Прокладка элемента |
| 23 |
840.1117040-01 |
2 |
Элемент фильтрующий |
| 24 |
840.1117035-01 |
2 |
Элемент в упаковке |
| 25 |
216554-П29 |
4 |
Шпилька |
| 26 |
252136-П2 |
4 |
Шайба |
| 27 |
850.1117152 |
1 |
Кронштейн |
| |
250517-П29 |
|
Гайка |
Турбокомпрессор двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
12.1118010-08 |
1 |
Турбокомпрессор правый в сб. |
| |
12.1118010-09 |
1 |
Турбокомпрессор левый в сб. |
| 1 |
12.1118130 |
2 |
Корпус компрессора в сб. |
| 2 |
201418-П29 |
6 |
Болт |
| 3 |
12.1118134 |
2 |
Корпус копрессора |
| 4 |
2531116057 |
6 |
Кольцо 010-044-75-2-5 |
| 5 |
240Н-1118282 |
2 |
Кольцо уплотнительное |
| 6 |
12.1118135 |
2 |
Вставка корпуса компрессора |
| 7 |
12.1118120 |
2 |
Гайка |
| 8 |
12.1118110-01 |
2 |
Колесо компрессора |
| 9 |
12.1118036 |
2 |
Болт-стопор |
| 10 |
12.1118294 |
2 |
Проставка корпуса турбины |
| 11 |
12.1118106 |
8 |
Кольцо уплотнительное |
| 12 |
12.1118154-10 |
2 |
Корпус турбины |
| 13 |
12.1118024 |
2 |
Корпус подшипников |
| 14 |
310437-П |
12 |
Шпилька |
| 15 |
12.1118103 |
6 |
Пластина турбины |
| 16 |
12.1118104 |
12 |
Болт |
| 17 |
12.1118086 |
2 |
Колесо турбины с валом в сб. |
| 18 |
250512-П5 |
8 |
Гайка |
| 19 |
312300-П2 |
8 |
Шайба |
| 20 |
238Ф-1118158 |
2 |
Прокладка |
| 21 |
240Н-1008504 |
8 |
Болт |
| 22 |
12.1118030 |
2 |
Втулка подшипников |
| |
258364-П |
4 |
Штифт |
| 23 |
12.1118270 |
4 |
Шайба упорная |
| 24 |
12.1118268 |
2 |
Шайба распорная |
| 25 |
12.1118272 |
2 |
Подшипник упорный |
| 26 |
12.1118180 |
2 |
Экран маслосбрасывающий |
| 27 |
12.1118284 |
2 |
Маслоотражатель |
| 28 |
12.1118283 |
2 |
Втулка уплотнительный колец |
| 29 |
201457-П29 |
16 |
Болт |
| 30 |
252135-П2 |
16 |
Шайба |
| 31 |
12.1118102 |
8 |
Пластина компрессора |
| 32 |
12.1118280 |
2 |
Крышка корпуса подшипников |
| 33 |
12.1118240 |
2 |
Кольцо уплотнительное |
| 34 |
252005-П2 |
8 |
Шайба |
Муфта опережения впрыскивания двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1121010 |
1 |
Муфта опережения впрыскивания топлива |
| 1 |
6-306К5 |
1 |
Шарикоподшипник |
| 2 |
840.1121104 |
1 |
Кольцо 1Б30 |
| 3 |
840.1121036 |
2 |
Ось грузов |
| 4 |
840.1121060 |
1 |
Втулка ведомой шестерни |
| 5 |
840.1029122 |
1 |
Шестерня ведомая привода топливного насоса |
| 6 |
840.1121032 |
2 |
Груз |
| 7 |
840.1121038 |
2 |
Проставка груза |
| 8 |
840.1121041 |
2 |
Ось грузов |
| 9 |
840.1121030 |
1 |
Вал ведомый |
| 10 |
840.1121086 |
1 |
Корпус муфты |
| 11 |
252156-П29 |
2 |
Шайба |
| 12 |
4593461578 |
2 |
Болт |
| 13 |
6-305 |
1 |
Шарикоподшипник |
| 14 |
840.1121112 |
2 |
Кольцо Б26 |
| 15 |
840.1121074 |
2 |
Пружина муфты |
| 16 |
312694-П15 |
8 |
Шайба регулировочная |
| 17 |
840.1121062-01 |
2 |
Стакан пружины |
| |
840.3813862 |
1 |
Сухарь |
Охладитель надувочного воздуха двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1170200 |
1 |
Охладитель наддувочного воздуха в сб. |
| |
850.1170208 |
1 |
Корпус охладителя в сб. |
| 1 |
2531116319 |
4 |
Кольцо 180-190-46-2-5 |
| 2 |
8401.1170220-01 |
2 |
Элемент охлаждающий в сб. |
| 3 |
8401.1170256-01 |
2 |
Сетка защитная в сб |
| 4 |
8401.1170276 |
1 |
Прокладка |
| 5 |
216533-П29 |
14 |
Шпилька |
| 6 |
252005-П29 |
18 |
Шайба |
| 7 |
252135-П2 |
34 |
Шайба |
| 8 |
250511-П29 |
14 |
Гайка |
| 9 |
316608-П29 |
10 |
Ввертыш |
| 10 |
850.1170272 |
1 |
Крышка охладителя |
| |
850.1170270 |
1 |
Крышка охладителя в сб. |
| 11 |
250515-П29 |
2 |
Гайка |
| 12 |
252137-П2 |
4 |
Шайба |
| 13 |
252007-П29 |
4 |
Шайба |
| 14 |
216594-П29 |
2 |
Шпилька |
| 15 |
8401.1170212-40 |
1 |
Корпус охладителя в сб. |
| 16 |
316601-П29 |
1 |
Ввертыш |
| 17 |
201460-П29 |
16 |
Болт |
| 18 |
8401.1115314 |
2 |
Прокладка |
| 19 |
8401.1170400 |
2 |
Патрубок подводящий |
| 20 |
238Ф-1170048 |
2 |
Рукав |
| 21 |
238Ф-1115138 |
4 |
Хомут стяжной в сб. |
| 22 |
240Н-1115146 |
4 |
Колпачок гайки |
| 23 |
250464-П29 |
4 |
Гайка хомута |
| 24 |
200411-П29 |
2 |
Болт |
| 25 |
8401.1170299 |
1 |
Прокладка бачка нижняя |
| 26 |
850.1170294 |
1 |
Бачок охладителя |
| 27 |
201470-П29 |
4 |
Болт |
| 28 |
316121-П29 |
1 |
Пробка |
| 29 |
206В-1011037 |
2 |
Втулка |
| 30 |
8401.1170298 |
1 |
Прокладка бачка |
| |
8401.1115310 |
2 |
Патрубок подводящий |
| |
8401.1115322 |
2 |
Втулка патрубка |
| |
2531116284 |
4 |
Кольцо 075-083-46-2-5 |
Трубы и термостаты системы охлаждения двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1303100 |
1 |
Труба водяная передняя правая в сб. |
| 1 |
850.1303104 |
1 |
Труба водяная передняя правая |
| 2 |
4597441034 |
4 |
Термостат ТС107.1306100-02 |
| 3 |
840.1303214 |
2 |
Прокладка |
| 4 |
850.1303130 |
2 |
Патрубок |
| 5 |
252005-П29 |
48 |
Шайба |
| 6 |
252135-П2 |
53 |
Шайба |
| 7 |
201460-П29 |
16 |
Болт |
| 8 |
200270-П29 |
24 |
Болт |
| 9 |
316169-П2 |
5 |
Пробка |
| |
316608-П29 |
12 |
ввертыш |
| 10 |
840.1303082 |
3 |
Муфта соединительная |
| 11 |
2531112267 |
10 |
Кольцо 052-060-46-2-1 |
| 12 |
8401.1303112-10 |
1 |
Труба водяная задняя правая |
| |
8501.1303112 |
|
Труба водяная задняя правая |
| 13 |
2531112253 |
8 |
Кольцо 032-040-46-2-1 |
| 14 |
8401.1303296-11 |
1 |
Труба отводящая охладителя правая |
| 15 |
250511-П29 |
2 |
Гайка |
| 16 |
850.1303122 |
1 |
Заглушка |
| 17 |
850.1303123 |
1 |
Прокладка |
| 18 |
8401.1303300-11 |
1 |
Труба отводящая охладителя левая |
| 19 |
8401.1303114-10 |
1 |
Труба водяная задняя левая |
| |
8501.1303114 |
|
Труба водяная задняя левая |
| |
850.1303101 |
1 |
Труба водяная передняя левая в сб. |
| 20 |
850.1303105 |
1 |
Труба водяная передняя левая |
| 21 |
850.1303046 |
1 |
Муфта соединительная |
| 22 |
2531112262 |
4 |
Кольцо 044-052-46-2-1 |
| 23 |
840.1303084 |
1 |
Муфта соединительная |
| 24 |
252136-П2 |
22 |
Шайба |
| 25 |
200463-П29 |
2 |
Болт |
| 26 |
840.1303404 |
4 |
Заглушка |
| 27 |
840.1002406 |
6 |
Прокладка |
| 28 |
850.1303188 |
1 |
Прокладка |
| 29 |
850.1303098 |
1 |
Фланец перепускной |
| 30 |
201462-П29 |
6 |
Болт |
| 31 |
850.1303044 |
1 |
Патрубок переходной |
| 32 |
238Б-1013740 |
4 |
Рукав соединительный |
| 33 |
316205-П |
8 |
Хомут в сб. |
| 34 |
840.1303268 |
12 |
Прокладка |
| 35 |
850.1303174 |
1 |
Патрубок подводящий водомасляного радиатора |
| 36 |
850.1303324 |
4 |
Прокладка |
| 37 |
840.1303024 |
3 |
Прокладка |
| 38 |
8401.1303186 |
1 |
Патрубок отводящий водомасляного радиатора |
| 39 |
201680-П29 |
8 |
Болт |
| 40 |
252006-П29 |
8 |
Шайба |
| 41 |
840.1303168-10 |
1 |
Патрубок подводящий правого блока |
| 42 |
840.1303324 |
1 |
Прокладка |
| 43 |
8401.1303312 |
1 |
Прокладка |
| 44 |
8401.1303292-10 |
1 |
Патрубок подводящий охладителя верхняя |
| 45 |
8401.1303284-01 |
1 |
Патрубок отводящий водомасляного радиатора |
| 46 |
850.1303321 |
1 |
Патрубок отводящий |
| 47 |
201676-П29 |
6 |
Болт |
| 48 |
8401.1303278-20 |
1 |
Патрубок подводящий охладителя нижний |
| 49 |
201464-П29 |
2 |
Болт |
| 50 |
8401.1303280-01 |
1 |
Труба подводящая охладителя нижняя |
| 51 |
850.1303322 |
1 |
Патрубок подводящий левого блока |
| |
850.1303319 |
1 |
Патрубок подводящий левого блока в сб. |
| |
8501.1303319 |
|
Патрубок подводящий левого блока в сб. |
| |
316601-П29 |
6 |
Ввертыш |
| 52 |
850.1303186 |
1 |
Патрубок отводящий радиатора гидротрансмиссии |
| 53 |
850.1714600 |
1 |
Радиатор водомасляный гидротрансмиссии в сб. |
| 54 |
200407-П29 |
2 |
Болт |
| 55 |
252007-П29 |
4 |
Шайба |
| 56 |
252137-П29 |
4 |
Шайба |
| 57 |
200412-П29 |
2 |
Болт |
| 58 |
850.1303052 |
2 |
Фланец подводящий |
| 59 |
850.1303162 |
1 |
Патрубок отводящий |
| 60 |
850.1303088 |
1 |
Труба перепускная правая |
| 61 |
850.1303156 |
1 |
Труба отводящая |
| 62 |
850.1303208 |
1 |
Патрубок подводящий водяного насоса |
| 63 |
200455-П29 |
4 |
Болт |
| 64 |
850.1303121 |
1 |
Прокладка патрубка |
| 65 |
200274-П29 |
3 |
Болт |
| 66 |
200460-П29 |
2 |
Болт |
| 67 |
850.1303016 |
1 |
Патрубок отводящий |
| 68 |
850.1303096 |
1 |
Патрубок перепускной |
Водяной насос двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1307010 |
1 |
Насос водяной в сб. |
| 1 |
850.1307015 |
1 |
Корпус |
| 2 |
252137-П2 |
3 |
Шайба |
| 3 |
200411-П29 |
3 |
Болт |
| 4 |
850.1307033 |
1 |
Кольцо стопорное |
| 5 |
2531112308 |
1 |
Кольцо 130-140-46-2-1 |
| 6 |
840.1307045-01 |
1 |
Крышка |
| 7 |
850.1307030 |
1 |
Крыльчатка в сб. |
| 8 |
850.1307039 |
1 |
Втулка крыльчатки |
| 9 |
850.1307062 |
1 |
Манжета |
| 10 |
850.1307031 |
1 |
Уплотнение торцовое в сб. |
| 11 |
2531112198 |
1 |
Кольцо 089-095-36-2-2 |
| 12 |
850.1307023 |
1 |
Валик |
| 13 |
4612133774 |
2 |
Подшипник 304А |
| 14 |
850.1307090 |
1 |
Манжета в сб |
| 15 |
850.1307070 |
1 |
Шестерня |
| 16 |
8401.1307136 |
1 |
Кольцо стопорное |
Натяжное приспособление ремня натяжного насоса двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.1307155 |
1 |
Натяжное приспособление в сб |
| 1 |
840.1307206 |
1 |
Кронштейн |
| 2 |
312214-П29 |
1 |
Шайба |
| 3 |
250659-П29 |
2 |
Гайка |
| 4 |
201688-П29 |
2 |
Болт |
| 5 |
252136-П2 |
2 |
Шайба |
| 6 |
840.1307184 |
1 |
Ось шкива |
| 7 |
240Б-1318056 |
2 |
Кольцо Б47 ГОСТ 13943-68 |
| 9 |
2564111168 |
1 |
Ремень привода 1-14*3-1180 |
| 10 |
840.1307180 |
1 |
Шкив |
| 11 |
840.1307194 |
1 |
Крышка шкива |
| 12 |
840.1307165 |
1 |
Кольцо Б17 ГОСТ 13942-68 |
| 13 |
310027-П29 |
1 |
Болт-натяжитель |
| 14 |
250515-П29 |
1 |
Гайка |
| 15 |
252137-П2 |
1 |
Шайба |
Компрессор пневмотормозов двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.3509010 |
1 |
Компрессор пневматического тормоза в сб |
| |
18.3509015-10 |
1 |
Компрессор 306-Ш в сб. |
| 1 |
18.3509020-20 |
1 |
Картер компрессора |
| 2 |
18.3509204 |
4 |
Шпилька крепления цилиндра |
| 3 |
|
1 |
Кольцо 102-108-30-2-5 |
| 4 |
18.3509110 |
1 |
Вал коленчатый |
| 5 |
20.3509113 |
1 |
Втулка-вкладыш |
| 6 |
|
1 |
Кольцо 085-090-30-2-5 |
| 7 |
20.3509088 |
1 |
Крышка задняя в сб. |
| 8 |
45 9811 1206 (252005 |
9 |
Шайба |
| 8 |
4593771119 |
3 |
Болт |
| 9 |
290617-П29 |
3 |
Болт |
| 10 |
312482-П34 |
4 |
Шайба |
| 11 |
310122-П2 |
2 |
Болт |
| 12 |
840.2509260 |
1 |
Трубка подвода масла |
| 13 |
18.3509180 |
1 |
Шатун |
| 14 |
18.3509172 |
2 |
Стопор поршневого пальца |
| 15 |
18.3509170 |
1 |
Палец поршневой |
| 16 |
18.3509160 |
1 |
Поршень |
| 17 |
18.3509166 |
1 |
Кольцо поршневое маслосъемное |
| 18 |
18.3509164 |
2 |
Кольцо поршневое маслосъемное |
| 19 |
18.3509042 |
1 |
Ограничитель |
| 20 |
18.3509050 |
1 |
Клапан нагнетательный |
| 21 |
18.3509046 |
1 |
Проставка в сб. |
| 22 |
18.3509056 |
1 |
Клапан всасывающий |
| 23 |
18.3509045 |
1 |
Прокладка проставки |
| 24 |
18.3509030 |
1 |
Цилиндр |
| 25 |
4595551055 |
4 |
Гайка |
| 26 |
252136-П2 |
4 |
Шайба пружинная |
| 27 |
200471-П2 |
2 |
Болт |
| 28 |
216523-П29 |
2 |
Шпилька |
| 29 |
238Н-1722063 |
2 |
Кольцо уплотнительное |
| 30 |
840.3509294 |
2 |
Фланец трубки |
| 31 |
252135-П2 |
4 |
Шайба |
| 32 |
250511-П29 |
2 |
Гайка |
| 33 |
840.3509278-30 |
1 |
Трубка подвода воды в сб. |
| 34 |
314510-П |
2 |
Угольник |
| 35 |
18.3509057 |
1 |
Прокладка клапана |
| |
18.3509057-10 |
1 |
Пружина волнистая |
| 36 |
18.3509285 |
2 |
Штифт |
| 37 |
18.3509245 |
2 |
Втулка промежуточная |
| 38 |
18.3509202 |
2 |
Болт |
| 39 |
316332-П2 |
2 |
Ввертыш |
| 40 |
18.3509203 |
4 |
Болт крепления головки |
| |
4593781135 |
4 |
Болт крепления головки |
| 41 |
18.3509205 |
1 |
Болт |
| 42 |
18.3509041-10 |
1 |
Головка цилиндров в сб. |
| 43 |
18.3509043 |
1 |
Прокладка головки |
| 44 |
8401.3509436 |
1 |
Прокладка фланца |
| 45 |
8401.3509432-10 |
1 |
Фланец |
| 46 |
201466-П29 |
2 |
Болт крепления фланца |
| 47 |
8401.3509280-10 |
1 |
Трубка отвода воды от компрессора |
| 48 |
2531112188 |
1 |
Кольцо 076-082-36-2-1 |
| 49 |
18.3509131 |
1 |
Гайка |
| 50 |
200466-П29 |
2 |
Болт |
| 51 |
252006-П29 |
2 |
Шайба |
| 52 |
18.3509130 |
1 |
Шестерня |
| 53 |
18.3509112 |
1 |
Втулка вкладыш |
| 54 |
2531112066 |
1 |
Кольцо 018-022-25-2-1 |
Генератор двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
4573710552 |
1 |
Генератор в сб. 5702.3701-20 |
| 1 |
Г287-3701307 |
1 |
Прокладка |
| 2 |
Г250П1-3701010 |
1 |
Щеткодержатель в сб. |
| 3 |
Г272-3701011 |
1 |
Щеткодержатель |
| 4 |
Г272-3701020-А |
1 |
Щетка |
| 5 |
Г272-3701030-А |
1 |
Щетка |
| 6 |
Г272-3701012-А |
1 |
Крышка щеткодержателя |
| 7 |
8Х-1497-А |
5 |
Шайба |
| 8 |
М11-41081 |
2 |
Шайба |
| 9 |
Г250Е1-3701016 |
2 |
Болт |
| 10 |
3802.3701300 |
1 |
Крышка со стороны контактных колец |
| 11 |
4619827133 |
1 |
Шарикоподшипник 6-180603К1С9 |
| 12 |
Г287-3701305-А |
1 |
Кольцо контактное |
| 13 |
Г21-3701005 |
1 |
Чашка ротора |
| 14 |
3417913000 |
1 |
Блок выпрямительный БПВ7-100-02 |
| 15 |
8Х-1537М |
2 |
Гайка |
| 16 |
МХ-0246-01 |
2 |
Шайба |
| 17 |
1МЮ-37 |
1 |
Шайба |
| 18 |
Г287-3701319 |
1 |
Втулка |
| 19 |
НО-0801-10 |
1 |
Болт контактный |
| 20 |
5702.3701100 |
1 |
Статор |
| 21 |
5702.3701200 |
1 |
Ротор |
| 22 |
15Х-4148 |
1 |
Шпонка |
| 23 |
7Х-4066 |
4 |
Винт |
| 24 |
Х-4001-01 |
11 |
Шайба |
| 25 |
Г287-3701405 |
1 |
Шайба |
| 26 |
Г287-3701053 |
1 |
Втулка распорная |
| |
Г288-3701130 |
1 |
Фаза статора |
| |
Г288-3701132 |
1 |
Фаза статора |
| 27 |
250515-П29 |
3 |
Гайка |
| 28 |
201460-П29 |
2 |
Болт |
| 29 |
252135-П2 |
2 |
Шайба |
| 30 |
252136-П2 |
7 |
Шайба |
| 31 |
850.3701716 |
1 |
Кронштейн натяжителя |
| 32 |
850.3701795 |
1 |
Болт натяжителя |
| 33 |
850.3701792 |
1 |
Стержень с наконечником |
| 34 |
850.3701002 |
1 |
Комплект ремней зубчатых привода генератора |
| 35 |
МХ-0235-01 |
1 |
Гайка |
| 36 |
Г287-3701074 |
1 |
Шайба |
| 37 |
5702.3701051 |
1 |
Шкив генератора |
| 38 |
3802.3701055 |
1 |
Вентилятор |
| 39 |
5702.3701400 |
1 |
Крышка |
| 40 |
Г287-3701054 |
1 |
Втулка |
| 41 |
4619829170 |
1 |
Шарикоподшипник 6-1180304К1С9 |
| 42 |
201678-П29 |
6 |
Болт |
| 43 |
250512-П29 |
1 |
Гайка |
| 44 |
252006-П29 |
2 |
Шайба |
| 45 |
310213-П29 |
1 |
Болт |
| 46 |
МХ-0139 |
3 |
Винт |
| 47 |
Х-1482-01 |
6 |
Шайба |
| 48 |
НО-0102 |
3 |
Винт |
| 49 |
238-3701780 |
1 |
Палец |
| 50 |
850.3701774 |
1 |
Кронштейн крепления генератора |
| 51 |
850.3701773 |
1 |
Прокладка |
| 52 |
Г250-3701053-А1 |
1 |
Скоба в сб. |
| 53 |
Х-4237-01 |
4 |
Винт |
| 54 |
Г287-3701060 |
1 |
Крышка |
Натяжное приспособление ремня привода генератора двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
840.3701715 |
1 |
Натяжное приспособление в сб. |
| 1 |
840.3701716 |
1 |
Кронштейн |
| 2 |
252136-П2 |
3 |
Шайба |
| 3 |
4593281102 |
3 |
Болт |
| 4 |
250615-П29 |
1 |
Гайка |
| 5 |
310027-П29 |
1 |
Болт-натяжитель |
Стартер двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
4573751616 |
1 |
Стартер 2562.3708 |
| |
16.3708100-10 |
1 |
Корпус в сб. |
| 1 |
16.3708120-10 |
1 |
Корпус |
| 2 |
4593461522 |
6 |
Болт |
| 3 |
15.3708007 |
10 |
Шайба стопорная |
| 4 |
16.3708104-10 |
1 |
Болт |
| 5 |
16.3708107-10 |
1 |
Прокладка |
| 6 |
16.3708103-10 |
1 |
Изоляция |
| 7 |
7Х-4289(45 9816 1008 |
3 |
Шайба |
| 8 |
4593461594 |
1 |
Болт |
| 9 |
16.3708 001 |
1 |
Кожух |
| 10 |
16.3708 002 |
1 |
Кольцо уплотнительное |
| 11 |
4593461557 |
1 |
Болт |
| 12 |
16.3708 005 |
1 |
Шайба стопорная |
| 13 |
4593361502 |
4 |
Болт |
| 14 |
Х-1482 (45 9816 1045 |
27 |
Шайба |
| 15 |
16.3708 004 |
1 |
Шайба |
| 16 |
16.3708 302 |
1 |
Кольцо |
| 17 |
80205 |
1 |
Подшипник |
| 18 |
8Х-1533(45 9553 1054 |
2 |
Гайка |
| 19 |
45.9811 1205 |
3 |
Шайба |
| 20 |
16.3708105-10 |
1 |
Втулка |
| 21 |
СТ25-3708071-Т |
1 |
Втулка изоляционная |
| 22 |
Х1-11-58-Т |
8 |
Винт полюса |
| 23 |
МХ-0825 |
1 |
Шайба |
| 24 |
Х2-9302(45 9553 1260 |
2 |
Гайка |
| 25 |
16.3708011 |
4 |
Болт стяжной |
| 26 |
МХ-0246 |
4 |
Шайба |
| 27 |
16.3708102 |
1 |
Изоляция |
| |
|
1 |
Крышка со стороны кллектора в сб |
| 28 |
16.3708301 |
1 |
Крышка со стороны кллектора |
| 29 |
16.3708160-10 |
1 |
Катушка шунтовая 1 |
| 30 |
16.3708130-10 |
1 |
Катушки сериесные |
| 31 |
16.3708170-10 |
1 |
Катушка шунтовая 2 |
| 32 |
16.3708108-10 |
1 |
Изоляция |
| 33 |
16.3708101 |
4 |
Полюс |
| 34 |
МХ-0037-Т |
1 |
Шайба изоляционная |
| 35 |
СТ25-3708104-Т |
1 |
Болт выходной |
| 36 |
240-3708721 |
2 |
Скоба крепления стартера |
| 37 |
252138-П2 |
1 |
Шайба |
| 38 |
4593281195 |
1 |
Болт |
| 39 |
200853-П29 |
2 |
Болт |
| 40 |
16.3708401 |
1 |
Рычаг |
| 41 |
16.3708006 |
1 |
Чашка опорная |
| 42 |
16.3708007 |
1 |
Шайба |
| 43 |
16.3708600 |
1 |
Привод |
| 44 |
16.3708009 |
2 |
Сухарь |
| 45 |
16.3708008 |
1 |
Чашка |
| 46 |
16.3708014 |
1 |
Кольцо |
| 47 |
58.016 |
4 |
Болт |
| 48 |
МХ-1032 |
4 |
Шайба замковая |
| 49 |
16.3708403 |
1 |
Шайба |
| 50 |
16.3708404 |
1 |
Шайба |
| 51 |
16.3708406 |
1 |
Кольцо уплотнительное |
| 52 |
СТ142-3708070 |
1 |
Ось рычага |
| 53 |
4594321109 |
10 |
Винт |
| 54 |
88.016 |
7 |
Винт |
| 55 |
СТ142.3708267 |
1 |
Пробка |
| |
16.3708400 |
1 |
Крышка со стороны привода в сб. |
| 56 |
16.3708402 |
1 |
Крышка со стороны привода |
| 57 |
16.3708003 |
1 |
Кольцо уплотнительное |
| 58 |
16.3708200-01 |
1 |
Якорь |
| 59 |
МХ-0142 |
1 |
Шайба |
| 60 |
16.3708013 |
1 |
Рым-болт |
| 61 |
16.3708050 |
8 |
Щетка |
| |
840.3708702 |
1 |
Кронштейн крепления стартера верхний |
| |
8401.3708704-10 |
1 |
Кронштейн крепления стартера нижний |
| |
201563-П29 |
4 |
Болт |
| |
252137-П2 |
4 |
Шайба |
Реле стартера двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
16.3708800 |
1 |
Реле стартера в сб |
| 1 |
16.3708060 |
1 |
Перемычка |
| 2 |
16.3708070 |
1 |
Перемычка |
| 3 |
МХ-0246 |
12 |
Шайба |
| 4 |
8Х-1537 |
6 |
Гайка |
| 5 |
1-МЮ-37 |
4 |
Шайба |
| 7 |
4594321090 |
4 |
Винт |
| 8 |
Х-4001 |
4 |
Шайба |
| 9 |
8Х-1497 |
4 |
Шайба |
| 10 |
16.3708809 |
4 |
Шайба уплотнительная |
| 11 |
16.3708831 |
1 |
Крышка реле |
| 12 |
16.3708808 |
1 |
Кольцо уплотнительное |
| 13 |
16.3708832 |
2 |
Болт контактный |
| 14 |
16.3708840 |
1 |
Плунжер с диском |
| 15 |
16.3708850 |
1 |
Ярмо реле с катушкой |
| 16 |
16.3708802 |
1 |
Прокладка |
| 17 |
5.016 |
1 |
Гайка |
| 18 |
16.3708806 |
2 |
Шайба |
| 19 |
4598711018 |
1 |
Шплинт |
| 20 |
16.3708807 |
1 |
Втулка |
| 21 |
4593461522 |
4 |
Болт |
| 22 |
15.3708007 |
4 |
Шайба стопорная |
| 23 |
4594341113 |
4 |
Винт |
| 24 |
16.3708805 |
1 |
Чашка |
| 25 |
16.3708811 |
1 |
Пружина |
| 26 |
Х-1482 |
4 |
Шайба |
| 27 |
МХ-0276 |
4 |
Шайба |
| 28 |
16.3708804 |
1 |
Пружина |
| 29 |
16.3708801 |
1 |
Основание реле |
| 30 |
16.3708012 |
1 |
Прокладка |
| 31 |
16.3708803 |
1 |
Чашка |
| 32 |
16.3708820 |
1 |
Якорь со штоком |
Привод датчика тахометра двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
201456-П29 |
3 |
Болт |
| 2 |
252135-П2 |
3 |
Шайба |
| 3 |
252005-П29 |
3 |
Шайба |
| 4 |
МЭ307-3730010 |
1 |
Датчик тахометра в сб. |
| 5 |
840.3813856 |
1 |
Прокладка датчика |
| 6 |
840.3813862 |
1 |
Сухарь привода датчика |
Заслонка аварийного останова двигателя двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
8401.1030230 |
2 |
Заслонка аварийного останова двигателя в сб. |
| |
8401.1030236 |
2 |
Корпус заслонки со швильками в с б. |
| 1 |
8401.1030244 |
2 |
Заслонка |
| 2 |
8401.1030248 |
2 |
Пластина |
| 3 |
310238-П29 |
2 |
Болт |
| 4 |
312349-П |
2 |
Шайба |
| 5 |
8401.1030238 |
2 |
Корпус заслонки |
| 6 |
2531116299 |
4 |
Кольцо уплотнительное 108-115-46-2-5 |
| 7 |
310444-П29 |
4 |
Шпилька |
| 8 |
4573746669 |
2 |
Электромагнит РС-336-02 |
| 9 |
8401.1030242 |
2 |
Пружина |
| 10 |
8401.1030240 |
2 |
Ось заслонки |
| 11 |
238Н-1723031 |
2 |
Кольцо уплотнительное |
| |
8401.1030160 |
2 |
Кнопка в сб. |
| 12 |
8401.1030168 |
2 |
Кнопка |
| 13 |
8401.1030166 |
2 |
Пружина |
| 14 |
8401.1030162 |
2 |
Ввертыш кнопки |
| 15 |
236-1011358-А |
2 |
Прокладка |
| 16 |
258003-П29 |
2 |
Шплинт |
| 17 |
8401.1030170 |
2 |
Рычаг возврата заслонки в сб. |
| 18 |
8401.1030186 |
2 |
Шайба кривошипа |
| 19 |
250511-П29 |
4 |
Гайка |
| 20 |
252005-П2 |
4 |
Шайба |
| 21 |
252135-П2 |
4 |
Шайба |
| 22 |
258282-П29С |
2 |
Шплинт |
| 23 |
201-1015624 |
2 |
Шайба |
| 24 |
8401.1030164 |
2 |
Толкатель |
| |
8401.1030155 |
2 |
Электромагнит со штоком в сб. |
| 25 |
8401.1030158 |
2 |
Шток фиксатора |
| 26 |
8401.1030159 |
2 |
Гайка |
| 27 |
312307-П29 |
4 |
Шайба |
| 28 |
840.1030184 |
2 |
Пружина кривошипа |
| 29 |
8401.1030180 |
2 |
Упор фиксатора |
| 30 |
260305-П29 |
2 |
Заглушка |
| 31 |
8401.1030176 |
2 |
Фиксатор |
| 32 |
8401.1030175 |
2 |
Корпус привода заслонки |
| 33 |
2531112015 |
2 |
Кольцо 007-010-19-2-1 |
| 34 |
8401.1030182 |
2 |
Кривошип возврата заслонки |
| 35 |
8401.1030178 |
2 |
Ось фиксатора |
| 36 |
201416-П29 |
4 |
Болт |
| 37 |
8401.1030246 |
2 |
Пластина замковая |
Привод вентилятора двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1308011-01 |
1 |
Привод вентилятора в сб. |
| 1 |
311413-П29 |
1 |
Гайка |
| 2 |
850.1308652 |
1 |
Ступица вентилятора |
| 3 |
850.1308395 |
1 |
Манжета с пружиной в сб. |
| 4 |
4593471530 |
4 |
Болт |
| 5 |
252135-П2 |
4 |
Шайба |
| 6 |
201687-П29 |
6 |
Болт |
| 7 |
252136-П2 |
8 |
Шайба |
| 8 |
850.1308102 |
1 |
Корпус привода |
| 9 |
850.1308108 |
1 |
Прокладка корпуса |
| 10 |
4612134189 |
1 |
Подшипник 307 |
| 11 |
850.1308056 |
1 |
Втулка распорная |
| 12 |
850.1308089 |
2 |
Кольцо В40 |
| 13 |
850.1308642 |
1 |
Кольцо упорное |
| 14 |
4612134250 |
1 |
Подшипник 308 |
| 15 |
850.1308140 |
1 |
Прокладка упорного фланца |
| 16 |
850.1308107 |
1 |
Фланец упорный |
| 17 |
850.1308050-11 |
1 |
Вал ведомый |
| |
850.1308780-11 |
1 |
Дроссель |
| 18 |
4598246266 |
2 |
Шпонка |
| 19 |
2531116312 |
1 |
Кольцо 145-155-46-2-5 |
| 20 |
850.1308606 |
1 |
Поршень |
| 21 |
850.1308620 |
6 |
Пружина |
| 22 |
850.1308635 |
3 |
Пружина |
| 23 |
850.1308634 |
1 |
Упор поршня |
| 24 |
200471-П29 |
2 |
Болт |
| 25 |
850.1308618 |
6 |
Пружина |
| 26 |
850.1308616-11 |
1 |
Обойма нажимная |
| 27 |
850.1308632 |
7 |
Диск ведомый |
| 28 |
850.1308630 |
6 |
Диск ведущий |
| 29 |
850.1308670 |
1 |
Диск опорный |
| 30 |
850.1308678 |
1 |
Кольцо В160 |
| 31 |
850.1308672 |
1 |
Корпус переднего подшипника |
| 32 |
220105-П29 |
2 |
Винт |
| 33 |
252154-П2 |
2 |
Шайба |
| 34 |
850.1308674 |
1 |
Прокладка корпуса переднего подшипника |
| 35 |
240Н-1118106 |
2 |
Кольцо уплотнительное |
| 36 |
850.1308651-11 |
1 |
Втулка |
| 37 |
850.1308650 |
1 |
Вал ведущий |
| 38 |
850.1308658 |
1 |
Фланец подшипника |
| 39 |
201454-П29 |
4 |
Болт |
| 40 |
850.1308104 |
1 |
Шестерня привода вентилятора |
| 41 |
4612134026 |
1 |
Подшипник 306 |
| 42 |
240-1005089-А |
1 |
Кольцо В30 |
Вентилятор и кожух вентилятора двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| 1 |
850.1309010 |
1 |
Кожух вентилятора в сб. |
| 2 |
850.1309068 |
1 |
Кронштейн крепления кожуха правый средний |
| 3 |
201678-П29 |
2 |
Болт |
| 4 |
252136-П2 |
8 |
Шайба |
| 5 |
850.1309063 |
1 |
Кронштейн крепления кожуха верхний |
| 6 |
4593181096 |
6 |
Болт |
| 7 |
850.1308012 |
1 |
Крыльчатка вентилятора в сб. |
| 8 |
250515-П29 |
1 |
Гайка |
| 9 |
850.1309070 |
1 |
Кронштейн крепления кожуха левый средний |
| 10 |
252137-П2 |
1 |
Шайба |
| 11 |
201563-П29 |
1 |
Болт |
| 12 |
252135-П2 |
8 |
Шайба |
| 13 |
201452-П29 |
5 |
Болт |
| 14 |
201456-П29 |
3 |
Болт |
| 15 |
850.1309071 |
2 |
Кронштейн крепления кожуха нижний |
Включатель муфты привода вентилятора двигателя ЯMЗ 850.10
| id |
Номер по каталогу |
Количество |
Наименование |
| |
850.1308680 |
1 |
Включатель муфты привода вентилятора в сб. |
| 1 |
236-1308706 |
1 |
Пружина возвратная |
| 2 |
236-1308704 |
1 |
Шайба пружины |
| 3 |
236-1308700 |
2 |
Шайба |
| 4 |
236-1308696 |
2 |
Пружина |
| 5 |
236-1308694-А |
1 |
Золотник |
| 6 |
201470-П29 |
1 |
Болт |
| 7 |
236-1308702 |
1 |
Толкатель |
| |
236-1308702-А |
1 |
Толкатель |
| 8 |
236-1308745 |
1 |
Пружина фиксатора |
| 9 |
4691173785 |
2 |
Шарик Б5-100 |
| 10 |
236-1308740 |
1 |
Пробка крана |
| 11 |
240-1011085 |
1 |
Кольцо |
| 12 |
236-1308748 |
1 |
Рычаг пробки |
| 13 |
236Н-1722063 |
1 |
Кольцо уплотнительное |
| 14 |
850.1308682 |
1 |
Корпус включателя в сб. |
| 15 |
850.1308763 |
1 |
Трубка отводящая |
| 16 |
8423.1319030 |
1 |
Гайка |
| 17 |
4591441580 |
1 |
Элемент термосиловой ТС108-1306090-20 |
| 18 |
312798-П |
7 |
Прокладка |
| 19 |
8423.1319036 |
1 |
Прокладка уплотнительная |
| 20 |
850.1308752 |
1 |
Прокладка корпуса |
| 21 |
4691162965 |
1 |
Шарик Б3-60 |
| 22 |
236-1308728 |
1 |
Шток фиксатора золотника |
| 23 |
312326-П34 |
9 |
Шайба |
| 24 |
316187-П29 |
1 |
Пробка |
| 25 |
850.1308754 |
1 |
Трубка подводящая |
| 26 |
310096-П29 |
4 |
болт |
| 27 |
252135-П2 |
2 |
Шайба |
| 28 |
201460-П29 |
1 |
Болт |
| 29 |
240-1005586 |
1 |
Кольцо уплотнительное |
| 30 |
240Б-1318234 |
1 |
Крышка корпуса |
| 31 |
252154-П2 |
2 |
Шайба |
| 32 |
201418-П29 |
2 |
Болт | |
